Pabrik Biodiesel (Arsitektur Hightech)

(1)

Wan Achmad Adriansyah : Pabrik Biodiesel (Arsitektur Hightech), 2009.

PABRIK BIODIESEL

(ARSITEKTUR HIGHTECH)

O l e h

WAN ACHMAD ADRIANSYAH 04 0406 040

Medan,15 Juni 2009 Disetujui oleh,

Pembimbing I Pembimbing II

Prof.Ir.M. Nawawiy Loebis,M.Phil,Ph.D. Hilma Tamiami F,ST,M.sc

(NIP: 130 288 509)

(Ketua Departemen Arsitektur FT- USU)

(2)

PABRIK BIODIESEL

ARSITEKTUR HIGHTECH

LAPORAN PERANCANGAN

TKA - 490 - STUDIO TUGAS AKHIR

SEMESTER A TAHUN AJARAN 2008/2009

Sebagai Persyaratan Untuk Memperoleh Gelar Sarjana Teknik Arsitektur

Oleh :

WAN ACHMAD ADRIANSYAH

0 4 0 4 0 6 0 4 0

DEPARTEMEN ARSITEKTUR

FAKULTAS TEKNIK

UNIVERSITAS SUMATERA UTARA

(3)

SURAT HASIL PENILAIAN PROYEK AKHIR

( SHP2A )

Nama : Wan Achmad Adriansyah

NIM : 040406040

Judul Proyek Akhir : Pabrik Biodiesel

Tema Proyek Akhir : Arsitektur Hightech

Rekapitulasi Nilai :

Nilai akhir A B+ B C+ C D E

Dengan ini mahasiswa bersangkutan dinyatakan :

No Status Waktu

Medan,15 Juni 2009

Ketua Departemen Arsitektur FT – USU Koordinator TKA-490 Studio Tugas Akhir

(4)

Wan Achmad Adriansyah : Pabrik Biodiesel (Arsitektur Hightech), 2009. KATA PENGANTAR

Alhamdulillah, segala puja dan puji kita panjatkan kehadirat Allah SWT, atas segala

rahmat dan kebesaran beliau yang telah memberikan kenikmatan yang tiada henti-hentinya dari dalam kandungan ibu hingga saat ini. Ya Allah ya Rabbi, kepada engkaulah kami menyembah

dan kepada engkaulah kami memohon pertolongan, terima kasih atas berkat dan rahmat yang telah engkau berikan kepada hambamu ini . Dan tak lupa pula kita tuturkan salawat beriring salam kepada baginda besar Muhammad SAW sehingga kita dapat menikmati keindahan islam.

Tak terasa masa indah di kampus arsitektur ini akan saya lalui. Beragam watak, karakter

teman dan dosen telah saya hadapi selama di kampus arsitektur yang secara tidak langsung telah menempa mental saya. Yang mana kehidupan di Arsitektur yang keras, disiplin waktu yang

tinggi, serta pengorbanan fisik maupun materi yang besar. Selama proses pengerjaan tugas akhir ini saya mengucapkan terima kasih yang sebesar-besarnya kepada kedua orang tua saya, Wan Syahrir, SE dan ibu Salbiah, S.Pd,berkat doa, dukungan serta pengorbanan dari beliau selama

proses tugas akhir ini. Tanpa beliau berdua saya hanyalah manusia yang tidak berdaya,yang tidak mempunyai arti dan guna. Adik saya satu-satunya Wan Achmad Devriansyah yang turut

serta memberikan dukungan,serta memberikan kekuatan batin tersendiri bagi saya yang selalu kurindukan akan kepolosannya. Acik dan Nenek, Hj. Pocut Nisma dan Aisyah yang merupakan

ibunda dari kedua orang tua saya yang telah memberikan perhatian dan kasih sayangnya kepada saya selama ini. Tari Adrian yang tercinta terima kasih atas perhatian, doa dan dukukungan

yang telah engkau berikan . Asrul Azmi Sinaga, Bambang Herawan, Purnanda, Ilham Syahputra Lubis, Ahmad Husein, teman-teman seangkatan, serta teman-teman seperjuangan di tugas akhir

terima kasih atas dukunngannya.

Saya juga mengucapkan terima kasih yang sebesar-besarnya kepada :

• Bapak Prof. Ir. M. Nawawiy Loebis, M.Phil, Ph.D. sebagai Dosen Pembimbing I yang telah memberikan bimbingan yang sangat berarti pada rancangan saya, mengembangkan

wawasan dan pandangan saya,

• Ibu Hilma Tamiami F, ST, MS.c sebagai Dosen Pembimbing II yang telah memberikan saran, masukan dan ide yang sangat berguna terhadap rancangan saya,

• Bapak Ir. Dwi Lindarto Hadinugroho, MT selaku Ketua Departemen Arsitektur Fakultas Teknik Universitas Sumatera Utara,

• Bapak Devin Defriza, dan bapak Firman Eddy, selaku dosen penguji yang turut serta dalam memberikan masukan yang berarti bagi proyek tugas akhir saya.

(5)

Saya menyadari bahwa laporan ini masih jauh dari kesempurnaan, oleh karena itu saya menerima saran dan kritik yang bersifat membangun demi kesempurnaan laporan ini. Semoga

dapat bermanfaat bagi kita semuanya.

Medan,15 Juni 2009

(6)

(7)

(8)

5.2. Konsep Perancangan Ruang Dalam ... 60

5.3 Konsep Struktur ... 61

BAB VI HASIL PERANCANGAN ... 63

6.1. Gambar Perancangan, Poster dan Maket ... 63

(9)

Wan Achmad Adriansyah : Pabrik Biodiesel (Arsitektur Hightech), 2009. DAFTAR TABEL

BAB 2

Tabel 2.1.1.b Diagram Proses Pengolahan Pabrik Biodiesel ... 12

Tabel 2.1.1 Harga Pokok Produksi Biodiesel ... 13

Tabel 2.1.2. Sistem Pabrik Biodiesel ... 14

Tabel 2.1 Suasana di Sekitar Tapak ... 17

Tabel 2.2.2 Batas site ... 20

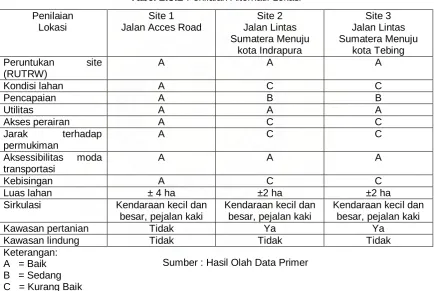

Tabel 2.3.2 Penilaian Alternatif Lokasi ... 21

Tabel 2.4.1 Kelompok Kegiatan Fasilitas Pabrik ... 23

Tabel 2.4.2 Deskripsi Pelaku ... 24

Tabel 2.4.3 Kebutuhan ruang ... 25

Tabel 2.4.4 Kesimpulan dan Studi Banding ... 30

BAB 4 Tabel 4.1.3. Batas-Batas Tapak ... 44

Tabel 4.2.1 Program Ruang Dalam ... 52

Tabel 4.2.2 Program Ruang Luar ... 56

BAB 5 Tabel 5.1 Konsep ruang luar ... 58

Tabel 5.2 Konsep ruang Dalam... 60

(10)

Wan Achmad Adriansyah : Pabrik Biodiesel (Arsitektur Hightech), 2009. DAFTAR GRAFIK

BAB 1

Grafik 1.1.a Pohon Industri Kelapa Sawit ... 1

(11)

Wan Achmad Adriansyah : Pabrik Biodiesel (Arsitektur Hightech), 2009. Gambar 2.1.1.a Peta Jalan (roadmap) Pengembangan Industri Sawit ke Depan ... 12

Gambar 2.1. Lokasi Usulan Pabrik Bio Diesel …………....……… 15

Gambar 2.2.1. wilayah disekitar site……… 16

Gambar 2.2.2 Batas site ………. 19

Gambar 2.2.2 Alternatif Pemilihan Lokasi ……… 21

Gambar 2.4.4.a Faust ……….. 27

Gambar 2.4.4.b BMW Welt …….……… 28

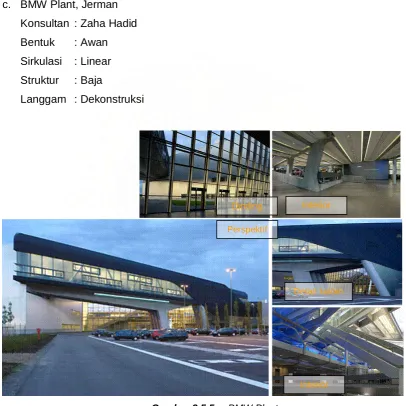

Gambar 2.4.4.c BMW Plant ………. 29

BAB 3 Gambar 3.3 .3 Penggunaan Baja (BMW Welt Building)………37

Gambar 4.1.2. Analisa Tapak dalam Lingkungan Kawasan ... 43

Gambar 4.1.3. Analisa Ukuran Tapak dan Batas-Batas Tapak ... 44

Gambar 4.1.4. Analisa Jarak dan Waktu Tempuh ... 45

Gambar 4.1.5 AnalisaZonning dan Tata Guna Lahan ... 45

Gambar 4.1.6. Analisa View Menuju Tapak ... 46

Gambar 4.1.7. Analisa View Dari Tapak ... 46

(12)

BAB 6 PERANCANGAN ARSITEKTUR Gambar 6.1 Site Plan ... 63

Gambar 6.9. Rencana Pembalokan lantai II dan III ... 71

Gambar 6.10. Rencana Atap ... 72

Gambar 6.11. Aksonometri Bangunan Area Pabrik ... 73

Gambar 6.12. Rencana Elektrikal Lantai I ... 74

Gambar 6.13. Rencana Elektrikal Lantai I & II ... 75

Gambar 6.14. Rencana Sanitasi Lantai I ... 76

Gambar 6.15. Rencana Sanitasi Lantai II & III ... 77

Gambar 6.16. Rencana AC Lantai I ... 77

Gambar 6.17. Rencana AC Lantai II & III ... 78

Gambar 6.18. Rencana Sisitem Pemadam Kebakaran Lantai I ... 79

Gambar 6.19. Rencana Sisitem Pemadam Kebakaran Lantai II & III ... 80

Gambar 6.20. Perspektif Eksterior... 82

Gambar 6.21. Detail Fasade ... 82

Gambar 6.22. Poster ... 83

Gambar 6.23. Maket 1 ... 84

(13)

Wan Achmad Adriansyah : Pabrik Biodiesel (Arsitektur Hightech), 2009. BAB 1

PENDAHULUAN

1.1 Latar Belakang

Kelapa sawit merupakan salah satu produk perkebunan yang memiliki nilai tinggi dan

m am pu m enyediakan kesem pat an ker j a bagi lebih dar i 2 j ut a t enaga ker j a di

ber bagai subsist em . Industrinya termasuk padat karya. Manfaat dari buah kelapa

sawit sendiri sangat bervariasi. Cukup banyak industri lain yang dapat menggunakan

sebagai bahan baku produknya, seperti minyak goreng, makanan, kosmetik dan

lain-lain.

Gambar 1.1.a Pohon Industri Kelapa Sawit

Sumber : Badan Penelitian dan Pengembangan Pertanian Departemen Pertanian 2005

Akhir-akhir ini industri kelapa sawit cukup marak dibicarakan, karena dunia saat ini

sedang ramai-ramainya mencari sumber energi baru pengganti minyak bumi yang

cadangannya semakin menipis. Salah satu alternatif pengganti tersebut adalah energi

biodiesel dimana bahan baku utamanya adalah minyak mentah kelapa sawit atau yang

lebih dikenal dengan nama Crude Palm Oil (CPO). Biodiesel ini merupakan energi

alternatif yang ramah lingkungan, selain itu sumber energinya dapat terus

dikembangkan, sangat berbeda dengan minyak bumi yang jika cadangannya sudah

(14)

Pertumbuhan permintaan CPO tidak hanya disebabkan dengan adanya

pengembangan energi alternatif tersebut, tetapi juga disebabkan kenaikan permintaan

yang disebabkan oleh pertumbuhan industri hilirnya. Indonesia sebagai produsen

utama bersama Malaysia seharusnya dapat memperoleh keuntungan dari keadaan

tersebut, dengan berkonsentrasi membangun industri kelapa sawit dan infrastruktur

pendukungnya.

Konsumsi minyak sawit (CPO) dunia dari tahun ke tahun terus menunjukkan tren

meningkat. Pertumbuhan akan permintaan CPO dunia dalam 5 (lima) tahun terakhir,

rata-rata tumbuh sebesar 9,92%. China dengan Indonesia merupakan negara yang

paling banyak menyerap CPO dunia. Selain itu negara Uni Eropa juga termasuk

konsumen besar pengkomsumsi CPO di dunia.

Seiring dengan meningkatnya konsumsi dunia, ekspor CPO dalam 5 (lima) tahun

terakhir juga menunjukkan tren meningkat, rata-rata peningkatannya adalah sebesar

11%. Eksportir terbesar didunia didominasi oleh Malaysia dan Indonesia, kedua negara

tersebut menguasai 91% pangsa pasar ekspor dunia. Papua Nugini berada di urutan

ke 3 dengan perbedaan share yang cukup jauh yaitu berkisar 1,3% (Grafik 1).

Diprediksikan peningkatan konsumsi dan ekspor ini akan terus berlanjut bahkan dalam

persentase yang lebih besar mengingat faktor yang mendukung hal tersebut cukup

banyak, seperti: pertumbuhan penduduk, pertumbuhan industri hilir, perkembangan

energi alternatif, dll. Malaysia dan Indonesia diprediksikan akan terus menjadi pemain

utama dalam ekspor CPO ini, mengingat belum ada perkembangan yang signifikan

dari negara pesaing lainnya. Bahkan Indonesia diprediksikan akan menyalip Malaysia

baik dalam produksi maupun ekspor CPO, karena didukung oleh luas lahan yang

tersedia dimana Malaysia sudah mulai terbatas.

Grafik 1.1.a Perkembangan Ekspor dan konsumsi CPO Dunia

(15)

Industri perkebunan kelapa sawit merupakan salah satu sektor unggulan Indonesia

dan kontribusinya terhadap ekspor non migas nasional cukup besar. Dalam enam

tahun terakhir rata-rata share per tahun adalah 6,17% dan setiap tahun cenderung

terus mengalami peningkatan. Ekspor CPO Indonesia setiap tahunnya juga

menunjukkan tren meningkat dengan rata-rata peningkatan adalah 12,97%.

Sampai dengan tahun 2005 luas perkebunan kelapa sawit yang ternanam di Indonesia

adalah 5,6 juta ha, yang terdiri dari: perkebunan rakyat 1,9 juta ha, perkebunan

pemerintah 0,7 juta ha, dan perkebunan swasta 3, 0 juta ha. Rata-rata pertumbuhan

lahan per tahun sebesar 15% atau 200.000 ha per tahun. Sementara itu, produksi

kelapa sawit Indonesia di tahun 2005 telah mencapai 17 juta ton meningkat 63,7%

dibandingkan tahun 2003 yang mencapai 10,4 juta ton.

Sebagian besar lahan perkebunan kelapa sawit di Indonesia terletak di Pulau

Sumatera (69%) disusul Pulau Kalimantan (26%). Dengan adanya rencana pemerintah

membangun 850 km perkebunan kelapa sawit di sepanjang perbatasan Indonesia dan

Malaysia di Pulau Kalimantan maka pada tahun 2020 diprediksikan luas perkebunan

kelapa sawit di Indonesia akan menjadi 9 juta ha sehingga share lahanelapa sawit di

Kalimantan naik menjadi 35% sebaliknya Sumatera turun menjadi 56%.

Grafik 1.1.b Distribusi Luas Lahan Kelapa Sawit 2005

Sumber : Economic Review No.206. Desember 2006

Produktifitas kebun kelapa sawit di Indonesia masih kalah dibandingkan Malaysia.

Produktifitas Indonesia berkisar 3,04 ton/ha sedangkan Malaysia berkisar 3,83 ton/ha.

Hal ini lebih disebabkan oleh pemilihan bibit yang kurang baik, sistem pemupukan

yang kurang optimal dan kondisi perkebunan kelapa sawit di Indonesia yang sudah

banyak melewati usia produktif akibat keterterlambatan dalam melakukan regenerasi

(16)

Ke depan, pengembangan industri kelapa sawit nasional sangat prospektif karena saat

ini pemerintah Indonesia sedang menjalankan program pengembangan bio diesel yang

menggunakan CPO sebagai bahan bakunya. Dengan demikian kapasitas penyerapan

CPO akan jauh lebih besar lagi disamping nilai tambahnya juga akan semakin tinggi.

Gambar 1.1.b Produksi Kelapa Sawit di Indonesia

Sumber : Data Produksi CPO dari Departemen Pertanian tahun 2003

Prospek pertumbuhan industri kelapa sawit ini sangat cerah mengingat permintaannya

yang terus meningkat, baik akibat dari pertambahan yang alami seperti kenaikan

pertambahan penduduk yang otomatis akan meningkatan permintaan minyak goreng,

berkembangnya industri hilir, dan yang terakhir yang cukup mempengaruhi kenaikan

permintaan CPO dunia secara signifikan yaitu pengembangan energi alternatif

pengganti minyak bumi.

Diprediksikan biodiesel ini akan mengubah bentuk ketergantungan dunia akan energi

yang tidak dapat diperbaharui (non renewable). Memang saat ini harganya relatif

mahal, tetapi seiring dengan semakin meningkatnya kapasitas produksi dan konsumsi

maka diprediksikan harga akan semakin murah.

Persaingan biodiesel berbahan baku minyak kelapa sawit dengan yang berbahan baku

minyak kacang kedelai atau jagung yang umumnya didominasi negara maju, akan

dimenangkan oleh bio diesel yang berbahan minyak kelapa sawit, karena biaya

produksinya jauh lebih murah. Disamping itu dalam kapasitas produksi, minyak kelapa

sawit jauh lebih besar daripada minyak kacang kedelai/jagung.

Indonesia merupakan salah satu negara yang sangat diuntungkan dengan adanya

perubahan penggunaan energi dunia ini karena hanya dua negara yang mendominasi

(17)

pertumbuhannya cenderung melambat karena adanya keterbatasan lahan, sedangkan

di Indonesia potensi pengembangan lahannya masih terbuka luas.

Untuk itu Indonesia harus dapat mengantisipasi pergerakan perubahan energi dunia

tersebut dengan cara antara lain:

1. Mempersiapkan segala kebijakan dan infrastruktur yang nyata untuk

perkembangan industri kelapa sawit, seperti penerapan kebijakan satu atap,

mensubsidi suku bunga kredit, membangun sarana jalan, membangun

pelabuhan ekspor, dll.

2. Mempermudah proses investasi yang menguntungkan baik bagi investor asing

dan lokal.

3. Meningkatkan kualitas SDM dan teknologi yang terkait dengan industri kelapa

sawit.

4. Segera membangun pabrik biodiesel yang terpadu, baik dengan cara

mendorong sektor swasta berinvestasi atau mendirikan BUMN yang bergerak

di bidang tersebut.

5. Integrasi antara pabrik kelapa sawit dan biodiesel akan dapat memproduksi

biodiesel dengan harga yang paling kompetitif di dunia.

1.2 Tujuan dan Manfaat

Adapun tujuan dan manfaat perencanaan dan perancangan Pabrik Biodiesel ini adalah

:

• Sebagai upaya untuk menciptakan pabrik yang menghasilkan bahan bakar yang bahan mentahnya dapat diperbaharui, sehingga bahan bakar yang berbahan

mentah dari fosil tidak habis.

• Sebagai usaha meningkatkan penggunaan energi yang lebih bertanggung jawab

• Sebagai usaha untuk memajukan pertumbuhan perekonomian di Sumatera Utara pada khususnya, dimana hasil sawitnya sangat melimpah. Sehingga menimbulkan

industri baru yang sehat dan kompetitif.

• Menjadikan sebuah pabrik yang tidak mengeluarkan emisi gas yang

membahayakan bagi lingkungan sekitar.

(18)

Wan Achmad Adriansyah : Pabrik Biodiesel (Arsitektur Hightech), 2009. 1.3 Perumusan Masalah

Masalah perancangan yang timbul dalam kasus proyek ini adalah:

• Bagaimana menentukan jenis-jenis kegiatan yang akan berlangsung di dalam bangunan tersebut dan mewujudkannya ke dalam sebuah proses perancangan

• Bagaimana menampung aktivitas pengguna (pekerja, para operator mesin, staff, konsumen ) di dalam site untuk menampung semua aktivitas yang ada dan

mengelompokkannya dalam zoning ruang.

• Bagaimana menyediakan fasilitas pabrik biodiesel yang memenuhi standar Perencanaan Bangunan.

• Bagaimana merancang bangunan pabrik biodiesel yang menarik yang sesuai dengan tema .

• Bagaimana memahami dan menerapkan tema yang diangkat dan mewujudkannya pada bangunan melalui proses perancangan.

• Bagaimana meningkatkan citra dan potensi lingkungan setempat sebagai

kontribusi dari sebuah pabrik biodiesel.

• Bagaimana penyelesaian terhadap konteks lingkungan di sekitar site yang direncanakan sehingga terjadi harmonisasi yang selaras tanpa merusak lingkungan

yang telah ada sebelumnya.

• Bagaimana penyelesaian terhadap pola lalu lintas, kondisi bangunan sekitar, ruang terbuka, dan tapak.

1.4 Metoda Pendekatan

Untuk menyelesaikan berbagai permasalahan yang akan dihadapi dalam proses

perencanaan dan perancangan pabrik biodiesel dilakukan berbagai pendekatan desain

yaitu:

− Mengadakan survei dalam memperoleh data-data dan gambaran tentang

pengolahan proses bahan baku hingga menjadi sebuah produk biodiesel, dan

(19)

− Memperoleh data-data dari berbagai departemen yang berwenang tentang

perkembangan ekspor dan konsumsi CPO dunia, distribusi luas kelapa sawit,

produk kelapa sawit di Indonesia dan sebagainya.

− Mengadakan wawancara dengan berbagai kalangan yang memiliki kaitan dengan perencanaan dan perancangan proyek ini.

− Studi berbagai sumber pustaka yang berkaitan dengan standar-standar arsitektur bagi perencanaan sebuah pabrik biodiesel dan tema yang digunakan dalam

perancangan.

1.5 Lingkup dan Batasan Proyek

Batasan-batasan dan lingkup kajian yang akan dibahas dalam kasus proyek ini adalah

bagaimana mengembangkan berbagai konsep dalam merencanakan dan merancang

sebuah pabrik biodiesel. Lingkup pembahasan yang akan digunakan adalah:

− Mempelajari proses pengolahan bahan baku pembuatan biodiesel hingga menjadi sebuah produk .

− Menelusuri kebutuhan-kebutuhan akan fasilitas pendukung bagi pabrik biodiesel.

− Mempelajari dan menerapkan hubungan antara proses pengolahan bahan baku bio diesel dengan bentukan ruang dan massa.

− Menerapkan tema arsitektur Hi-tech ke dalam bentukan pabrik.

Batasan-batasan dalam merencanakan pabrik biodiesel adalah:

− Hanya membahas tentang masalah-masalah yang dihadapi dalam merancang

sebuah fasilitas yang mendukung proses pembuatan biodieel.

(20)

Wan Achmad Adriansyah : Pabrik Biodiesel (Arsitektur Hightech), 2009. 1.6 Kerangka Berpikir

Latar Belakang

• Biodiesel merupakan energi alternatif yang ramah lingkungan, selain itu sumber energinya dapat terus dikembangkan, sangat berbeda dengan minyak bumi yang jika cadangannya sudah habis tidak dapat dikembangkan kembali.

• Industri perkebunan kelapa sawit merupakan salah satu sektor unggulan Indonesia dan kontribusinya terhadap ekspor non migas nasional cukup besar.

• Diprediksikan biodiesel ini akan mengubah bentuk ketergantungan dunia akan energi yang tidak dapat diperbaharui (non renewable).

Judul Proyek :

• Pabrik Biodiesel.

Tema :

• High Tech.

Tujuan dan Manfaat

• Sebagai upaya untuk menciptakan pabrik yang menghasilkan bahan bakar yang bahan mentahnya dapat diperbaharui, sehingga bahan bakar yang berbahan mentah dari fosil tidak habis.

• Sebagai usaha meningkatkan penggunaan energi yang lebih bertanggung jawab

• Sebagai usaha untuk memajukan pertumbuhan perekonomian di Sumatera Utara pada khususnya, dimana hasil sawitnya sangat melimpah. Sehingga menimbulkan industri baru yang sehat dan

Perumusan Masalah

• Bagaimana menentukan jenis-jenis kegiatan yang akan berlangsung di dalam bangunan tersebut dan mewujudkannya ke dalam sebuah proses perancangan

• Bagaimana menampung aktivitas pengguna (pekerja, para operator mesin, staff, konsumen ) di dalam site untuk menampung semua aktivitas yang ada dan mengelompokkannya dalamzoning ruang.

• Bagaimana menyediakan fasilitas pabrik biodiesel yang memenuhi standar Perencanaan Bangunan. • Bagaimana merancang bangunan pabrik biodiesel yang menarik yang sesuai dengan tema .

Pengumpulan Data :

• Studi literatur

• Studi lapangan

• Studi banding

• Wawancara

Studi Banding :

• Kajian tema

• Bentuk bangunan

• Fasilitas

Studi Site :

• Data eksisting site

• Kondisi disekitar site

Analisa :

• Analisa Site.

• Analisa Lingkungan Sekitar.

• Analisa Fungsi.

(21)

Diagram 1.6 Kerangka berpikir merancang

Sumber: Hasil olah data primer 1.7 Sistematika Penulisan Laporan

Secara garis besar, urutan pembahasan dalam penulisan laporan ini adalah sebagai

berikut:

Bab 1 Pendahuluan, berisi kajian tentang latar belakang pembangunan pabrik bio

diesel, maksud dan tujuan, masalah perancangan, lingkup dan batasan, dan metode

pendekatan.

Bab 2 Deskripsi Proyek, berisi tentang pembahasan mengenai terminologi judul,

pemilihan lokasi, deskripsi kondisi eksisting, luas lahan, peraturan dan keistimewaan

lahan, tinjauan fungsi dan studi banding arsitektur dengan fungsi sejenis.

Bab 3 Elaborasi Tema, menjelaskan tentang pengertian tema yang diambil, interpretasi

tema, keterkaitan tema dengan judul dan studi banding arsitektur dengan tema sejenis.

Bab 4 Analisa Perancangan, menjelaskan tentang analisa kondisi tapak dan

lingkungan, analisa fungsional, analisa teknologi, analisa dan penerapan tema, serta

kesimpulan.

Bab 5 Konsep Perancangan, menjelaskan konsep penerapan hasil analisis

komprehensif yang digunakan sebagai alternatif pemecahan masalah. Konsep :

• Analisa kondisi tapak

• Konsep bangunan

(22)

DESKRIPSI PROYEK

2.1 Pengertian Judul

Pada pembahasan ini, akan diuraikan tentang pengertian judul proyek.

• Pabrik1 adalah tempat memproduksi barang-barang, alat memproduksi dengan memakai mesin yang canggih.

• Biodiesel :

Sumber

1

Kamus Besar Bahasa Indonesia, 2009

Berikut pernyataan dari penemu mesin

Diesel :

“Mesin diesel itu dapat diberi makan dengan

minyak nabati dan akan Sangat membantu

dalam pengembangan dari negara agraris

yang menggunakan nya” (1911)

“Pemakaian minyak nabati untuk bahan

bakar mesin kelihatannya tidak penting hari

ini. Tetapi minyak-minyak seperti itu akan

menjadi sangat penting seperti minyak

tanah dan produk-produk aspal cair di masa

mendatang” (1912). “

Gambar 2.1. Dr.RUDOLPH DIESEL

(23)

b. Pengertian

Jadi yang dimaksud dengan Pabrik Biodiesel adalah Tempat memproduksi

bahan bakar yang bahan mentahnya berasal dari tumbuhan untuk menggerakkan

mesin-mesin diesel yang banyak digunakan dalam kehidupan sehari-hari.

2.1.1 Studi Kelayakan

Produksi minyak Indonesia terus menurun pada kurun waktu 1997 – 2006. Pencapaian

produksi tertinggi (peak production) pertama tahun 1977 seperti dicatat oleh BP Migas

adalah sebesar 1,7 juta barel per hari (million barrel oil per day/MBOPD) dan peak

production kedua tahun 1995 sebesar 1,6 MBOPD. Di antara dua puncak produksi itu

terjadi fluktuasi, dan tentu saja tidak melebihi kedua titik puncak produksi tersebut.

Tahun 2007 produksi minyak Indonesia total rata-rata 954.000 BOPD (barrel oil per

day /barel per hari/bph). Dan menurut BP Migas, pada Agustus dan September 2007

angka produksi merambah naik sedikit demi sedikit. Puncaknya pada Januari 2008,

produksi minyak menembus satu juta BOPD. Lalu sempat turun, tetapi naik kembali.

Terakhir ini kebutuhan produksi nasional harus mencapai 1,3 juta BOPD. Indonesia

saat ini menjadi importir minyak terbesar di ASEAN. Walaupun banyak kalangan

perminyakan yang meyakini posisi ini masih bisa diperbaiki. Indonesia mempunyai 60

cekungan hidrokarbon, di mana 38 cekungan telah dieksplorasi dan 22 cekungan

sisanya masih belum disentuh eksplorasi. Dari hasil eskplorasi 38 cekungan tersebut,

15 cekungan di antaranya telah berproduksi, 11 cekungan belum produksi, dan 12

cekungan belum terbukti. Jumlah cadangan terus menurun secara alami dan pada saat

ini mencapai 8,3 miliar barel atau dapat diproduksi untuk waktu 20 tahun. Sedangkan

cadangan gas yang terbukti dan potensi justru mengalami kenaikan. Saat ini cadangan

gas mencapai 185,6 triliun kaki kubik/TCF yang dapat diproduksi hingga 64 tahun3

Sangat menyedihkan jika persediaan minyak bumi nantinya akan habis dan tidak dapat

dinikmati oleh generasi penerus, sementara banyak energi alternatif yang ditemukan

dan sudah diterapkan dibeberapa negara yang sangat memperhatikan efek .

3

(24)

pemanasan global. Sementara pihak Pertamina sibuk dengan mengeksplorasi

sumur-sumur minyak yang belum di sentuh sama sekali. Padahal salah satu komoditas utama

Indonesia di bidang perkebunan adalah kelapa sawit yang menghasilkan minyak sawit

yang dapat dijadikan sebagai bahan bakar pengganti yang bahan mentahnya dapat

diperbaharui. Seiring dengan meningkatnya permintaan akan minyak sawit dan produk turunannya, maka diperkirakan kinerja berbagai industri yang berbasis minyak sawit juga cukup memberikan insentif yang menarik bagi para pelakunya. Keragaan perkiraan biaya dan nilai tambah menurut jenis industri yang berbasis minyak sawit disajikan pada tabel dibawah ini.

Gambar 2.1.1.a Peta jalan (roadmap) pengembangan industri sawit ke depan

Sumber : Badan Penelitian dan Pengembangan Pertanian Departemen Pertanian 2005

Kebanyakan produk olahan dan eskpor Indonesia dari kelapa sawit baru pada tahap

CPO saja, sehingga nilai tambahnya lebih banyak dinikmati oleh negara pengimpor

yang melakukan pengolahan lebih lanjut. Untuk meraih dan meningkatkan nilai tambah sawit dalam negeri, program pengembangan industri sawit dalam jangka pendek difokuskan pengembangan industri minyak goreng dan margarin, dan dalam jangka menengah adalah pengembangan industri oleo kimia yang berbasis sawit. Untuk mengantisipasi terjadinya kelangkaan sumber eneri (BBM) maka pengembangan industri biodiesel yang berbasis sawit dalam program jangka panjang sangat prospektif dan strategis.

(25)

Tabel 2.1.1.b Diagram Proses Pengolahan Pabrik Biodiesel

Sumber : Engineering Center – BPPT (Badan Pengkajian dan Penerapan Teknologi) Dari penjelasan tabel B.2.1.1.b diperoleh perkiraan harga pokok produksi biodiesel untuk produksi dalam negeri:

Tabel 2.1.1 Harga Pokok Produksi Biodiesel

CHEMICAL HARGA

MeOH Rp. 300,-

Pengembalian Modal Rp. 260,- *)

TOTAL Rp. 900 *) Kapasitas 100 ribu ton/tahun, 6 tahun pay-back period

Sumber : Engineering Center – BPPT (Badan Pengkajian dan Penerapan Teknologi)

Harga Produksi Biodiesel sudah kompetitif

Harga Bahan baku + Biaya Produksi + Pajak + Transport = Solar Industri

(a) (b) (c) (d) (e)

Asumsi : Bahan baku CPO

a) Biaya Produksi CPO Rp. 3600/kg

(26)

Atau Rp. 4050/liter (1 kg CPO => 1.1 liter biodiesel) c) PPN 10% dari produk biodiesel Rp. 450/kg --- Biodiesel + pajak : Rp. 4500/kg

d) Transport darat (asumsi 240 km) Rp. 300/liter tergantung jarak (Rp. 50/40 km/liter) ---+

Harga net biodiesel di tempat : Rp. Rp. 4800/liter

e) Solar industri Rp. 5300/liter (harga depo)4

No

Untuk bahan mentah biodiesel selain menggunakan CPO dapat juga menggunakan minyak jarak pagar. Tetapi dalam pengembangan harga minyak jarak pagar sangat berefluktuasi dikarenakan lahan yang sudah ditanami baru 5 juta hektar dan yang baru akan dikembangkan 20 juta hektar lagi sehingga sangat memerlukan waktu dan biaya perawatan yang tinggi serta produktifitas buahnya yang rendah. Sangat berbeda jika menggunakan minyak sawit (CPO) dimana produktifitasnya tinggi dan paling murah harganya sehingga CPO sangat besar potensinya untuk dikembangkan menjadi biodiesel.

2.1.2 Sistem Pabrik Biodiesel

Berikut ini adalah proses pabrik biodiesel ditunjukkan dalam tabel 2.1.2

Tabel 2.1.2 Sistem Pabrik Biodiesel

Keterangan 1 Proses Degumming

Yaitu menghilangkan gum yang terkandung dalam mingak nabati yang mengandung FFA ≤ 5 % dengan menambahkan larutan H3PO485.

2 Proses Filtering

Yaitu untuk menyaring bentonit dan gum yang terserap pada bentonit tersebut beserta kotoran-kotoran lainnnya agar diperoleh minyak nabati dengan kandungan FFA < 5 % serta kadar fosfor < 20 ppm.

3 Proses Deodorization

Yaitu proses penghilangan FFA atau asam lemak bebas yang menimbulkan bau (odor) pada minyak nabati tersebut dengan proses steam stripping pada sistem vacuum sehingga diperoleh minyak nabati dengan kandungan FA <0,5b w/o.

4 Proses Reaction

Yaitu mereaksikan minyak dan metanol dengan katalis NaOH sehingga menghasilkan methyl ester/biodiesel dan gliserin

5 Proses Washing

Yaitu proses pencucian biodiesel agar bebas dari metanol yang tersisa,glicerol, maupun

4

(27)

katalis NaOH. Prosenya berupa mixing dan settling . Hasilnya diperoleh fase atas berupa biodiesel yang siap untuk proses drying dan fase bawah berupa larutan metanol yang siap untuk proses distilasi

6 Proses Drying

Berupa proses pengeringan biodiesel dengan sistem vakuum untuk menghilangkan air yang terkandung dalam biodiesel hingga kadar airnya menjadi < 0,04 w/0

7 Proses Filtering

Yaitu proses penyaringan biodiesel dengan fine filter hingga diperoleh kadar kotoran < 0,01 w/0

8. Proses Distillation

Yaitu proses pemurnian larutan metanol 60 % sisa reaksi dan washing menjadi produk atas berupa metanol 95 % dan hasil bawah berupa crude glycerine.

Sumber : Engineering Center – BPPT (Badan Pengkajian dan Penerapan Teknologi)

2.2 Lokasi Proyek

Lokasi Proyek Pabrik Bio Diesel ini berada di desa Kwala Tanjung Kecamatan

Air Putih Kabupaten batu Bara. Tepatnya berada pada sekitar kawasan industri

Pabrik Indonesia asahan alumunium.

DESA KWALA TANJUNG KECAMATAN AIR PUTIH KABUPATEN BATUBARA

SITE PABRIK

(28)

Wan Achmad Adriansyah : Pabrik Biodiesel (Arsitektur Hightech), 2009. 2.2.1 WILAYAH SEKITAR SITE

Lokasi site perada pada pinggir jalan Access Road menuju kawasan Perindustrian PT.

Indonesia Asahan Alumunium (INALUM) . Luas Lahan keseluruhan adalah 4 Ha dan

pada saat ini pada lokasi site sudah dikelilingi oleh pagar dinding bata dan dengan

kontur tanah relative datar. Berikut data wilayah sekitar site :

SELAT MALAKA

Gambar 2.1 Lokasi Usulan Pabrik Bio Diesel

Sumber :Google Earth & Pribadi

1

SITE PABRIK

BIO DIESEL ₂

3

7

8

5 6

(29)

Berikut keterangan suasana disekitar tapak:

Tabel 2.2.1 Suasana di Sekitar Tapak

NO KETERANGAN GAMBAR

1. Perumahan Karyawan PT. INALUM

(

)

SELAT MALAKA

Gambar 2.2.1. wilayah disekitar site

Sumber : Google Earth diakses pada tanggal 3

(30)

2. Site Pabrik Biodiesel

(

)

3. PT.DOMBA MAS [Pabrik Pengolahan

Kelapa sawit(PKS) yang menghasilkan

Crude Plam Oil (CPO)]

(

)

4. PT.MULTI MAS [Pabrik Pengolahan

Kelapa sawit(PKS) yang menghasilkan

Crude Plam Oil (CPO)]

(

)

5. PT.SAMUDERA [Pabrik timah masih

dalam tahap pembangunan]

(

)

6. PT. INDONESIA ASAHAN

ALUMUNIUM (INALUM) sebuah

perindustrian yang menghasilkan

aluminum hasil kerjasama antara

(31)

Adapun pertimbangan pemilihan site adalah sebagai berikut :

1. Termasuk dalam kawasan Industri.

2. Kontur daratan yang relatif datar dan dikelilingi perkebunan kelapa sawit.

3. Terdapat pabrik besar pengolahan kelapa sawit yang menghasilkan CPO

(Crude Palm Oil) sebagai bahan baku biodiesel. (PT.MULTIMAS dan PT.

DOMBAMAS).

4. Dekat dengan gardu induk Perusahaan Listrik Negara (PLN) yang akan

menyuplai aktifitas pabrik nantinya.

5. Akses pengeksporan bio diesel nantinya akan dipermudah dengan

dibangunnya sarana dermaga. Walaupun saat ini sudah dapat dermaga yang

sudah menjorok ke laut seperti yang dimiliki oleh PT. INALUM dan PT.

MULTIMAS. Bukan hanya dua perusahaan tersebut saja tetapi PT. DOMBA

(

)

7. PT. GUNUNG PANTARA BARISAN

[Pabrik semen yang masih dalam

tahap pembangunan]

(

)

8. Gardu Induk PLN (Perusahaan Listrik

Negara)

(

)

(32)

MAS sudah mulai dalam tahap pembangunan dermaga yang menjorok ke

Selat Malaka, dermaga tersebut dari pantai menjorok ke perairan selat

malaka hingga 1 km.

6. Jalan Acces Road yang menuju ke Site Pabrik biodiesel merupakan milik

PT.INALUM, kualitas jalannya sangat bagus sehingga mempermudah proses

transportasi.

7. Masih banyak lagi perindustrian yang masih dalam proses perencanaan ,yaitu

pabrik yang menghasilkan Tar/aspal jalan.

2.2.2 Batas site

Adapun batas site pabrik Biodiel adalah sebagai berikut :

Tabel 2.2.2 Batas site

Selatan Sebelah selatan berbatasan langsung

dengan jalan Access Road menuju PT.

INALUM. Jalan ini merupakan milik

perusahaan INALUM dan juga jarak 15

meter dari pinggir kanan jalan ini,

tanahnya juga milik INALUM. Jl.access Road

Gambar 2.2.2 Batas site

Sumber : Google Earth diakses pada tanggal 3 SELAT

(33)

Wan Achmad Adriansyah : Pabrik Biodiesel (Arsitektur Hightech), 2009. 2.3 Analisis Pemilihan Lokasi

Berikut akan diuraikan tentang analisis pemilihan lokasi yang tepat bagi pabrik

biodiesel.

2.3.1 Alternatif Pemilihan Lokasi

Beberapa alternatif pemilihan lokasi perancangan berada di Jalan Acces Road (site 1),

Jalan Lintas Sumatera Menuju kota Indrapura (site 2), dan Jalan Lintas Sumatera

Menuju kota Tebing (site 3), ditunjukkan dengan gambar berikut.

Timur Sebelah Timur berbatasan dengan

perumahan penduduk. Rumah penduduk

ini hanya berada di pinggir jalan dan

dibelakangnya hanya berupa lahan

kosong.

Barat Sebelah Barat berbatasan dengan

perumahan penduduk. Rumah penduduk

ini hanya berada di pinggir jalan dan

dibelakangnya hanya berupa lahan

kosong.

Utara Sebelah utara berbatasan dengan lahan

rawa-rawa air payau dan beberapa bagian

dari rawa tersebut dijadikan sebagai

tambak udang.

Sumber : Hasil Olah Data Primer

(34)

Wan Achmad Adriansyah : Pabrik Biodiesel (Arsitektur Hightech), 2009. 2.3.2 Penilaian Alternatif Lokasi

Ketiga alternatif lokasi ini akan dinilai untuk mendapatkan lokasi perancangan yang

tepat.

Tabel 2.3.2 Penilaian Alternatif Lokasi

Penilaian Lokasi

Site 1 Jalan Acces Road

Site 2

Sirkulasi Kendaraan kecil dan

besar, pejalan kaki

Kendaraan kecil dan besar, pejalan kaki

Kawasan pertanian Tidak Ya Ya

Berdasarkan potensi kawasan yang ada dan juga berbagai pertimbangan atas dasar

kriteria pemilihan lokasi proyek maka lokasi tapak di Jalan Acces Road Kecamatan Air

Putih desa Kwala Tanjung dipilih menjadi lokasi proyek.

2.2.3 Kondisi Eksisting Lokasi Proyek

Lokasi proyek : Jalan Acces Road

SITE 2 SITE 3

Gambar 2.2.2 Alternatif Pemilihan Lokasi

Sumber : Google Earth diakses pada tanggal 3

(35)

Garis Sempadan Bangunan : 20 meter

BCR/KDB : 60%

Zoning tapak : area perindustrian

2.4 Tinjauan Fungsi

Berikut ini akan diuraikan tinjauan fungsi berupa pengguna, kegiatan, kebutuhan

ruang, dan persyaratan ruang.

2.4.1 Deskripsi Pengguna dan Kegiatan

Pelaku kegiatan yang terlibat dalam fasilitas pabrik biodiesel ini dari hasil survei

lapangan dan wawancara secara umum adalah:

1. Pengunjung

− Institusi pendidikan (sekolah, perguruan tinggi)

− Dinas/kantor pemerintahan (Dinas Pengelolaan Lingkungan Hidup, Energi, dan Sumber Daya Mineral)

− Lembaga Swadaya Masyarakat (LSM) Lingkungan

− Supplier bahan baku

− Konsumen yang membeli biodiesel

− Konsumen yang membeli gliserol sebagai bahan baku metanol. 2. Pengelola

− Direktur dan Wakil direktur

− General manager dan sekretaris

− Karyawan pabrik

− Karyawan kantor

(36)

Wan Achmad Adriansyah : Pabrik Biodiesel (Arsitektur Hightech), 2009. − Karyawan laboratorium

Kelompok kegiatan fasilitas pabrik biodiesel dibagi menjadi (lihat Tabel 2.4.1) :

Tabel 2.4.1 Kelompok Kegiatan Fasilitas Pabrik

No Kelompok

Kegiatan

Uraian Kegiatan

1 Utama − Kegiatan melakukan proses biodiesel

− Kegiatan memberikan pendidikan dan penyuluhan lingkungan kepada publik dan masyarakat.

2 Tambahan − Makan dan minum

− Pergudangan

− Pemeliharaan dan inventarisasi

− Bilas dan berganti pakaian.

− Ibadah

3 Pelayanan − Memarkir kendaraan roda dua atau empat.

− Mengabsensi kedatangan/kepulangan pengelola/karyawan.

− Menerima kedatangan pengunjung.

− Pertolongan pertama pada kecelakaan (P3K). 4 Pengelolaan − Kegiatan manajemen.

− Kegiatan administratif.

− Kegiatan pengawasan.

− Kegiatan marketing.

− Kegiatan operasional.

− Kegiatan keamanan.

5 Teknikal − Kegiatan pengawasan

− Kegiatan pemeliharaan

− Kegiatan perawatan dan kebersihan

− Kegiatan plumbing dan sanitasi

2.4.2 Deskripsi Perilaku

Perilaku dari pengguna fasilitas pabrik ditunjukkan pada tabel berikut.

(37)

No Pengguna Alur Kegiatan

1 Pengunjung

3 Pengelola _Datang _Penerima

Parkir

2.4.3 Deskripsi Kebutuhan Ruang

Dari kelompok kegiatan dan pengguna diperoleh acuan kebutuhan ruang untuk

menjadi dasar perancangan .4

(38)

Wan Achmad Adriansyah : Pabrik Biodiesel (Arsitektur Hightech), 2009. Tabel 2.4.3 Kebutuhan Ruang

Jenis ruang Pengguna Kegiatan Nama ruang Zona

ruang Pengelola General manager Menjalankan perusahaan

pabrik

Ruang kantor Semipublik

Berkoordinasi dengan kepala bidang

Ruang rapat direksi

Semipublik

Beristirahat Ruang istirahat

Toilet

Membantu peran general manager

Toilet

Ruang kantor Semipublik

Ruang rapat direksi

Privat

Toilet

Sekretaris Membantu tugas general

manager dan kepala bidang

Ruang sekretaris Semipublik

Ruang rapat direksi

Privat

Toilet teknis dan nonteknis

Ruang tata usaha Ruang fotocopy

Semipublik Semipublik

Toilet

Teknisi Menjaga performa

perusahaan dan proses pabrik

Toilet Peneliti Mengawasi kualitas proses

dan limbah pabrik

Ruang laboratorium

Privat

(39)

Wan Achmad Adriansyah : Pabrik Biodiesel (Arsitektur Hightech), 2009. Office boy atau

cleaning service

Menjaga kebersihan dan membantu tugas nonteknis

Ruang office boy Ruang makan

Beristirahat Toilet

Ruang makan Musholla

Privat Publik Publik

Perpabrikan Karyawan pabrik Bekerja Ruang proses

Gudang kerja Bertukar pakaian Ruang ganti/loker Privat

Toilet Mendapat pengobatan Ruang klinik Semipublik

Melamar pekerjaan Ruang

resepsionis

Masuk dan keluar pekerjaan

Pengunjung Mendaftar Ruang

resepsionis

Publik

Melihat proses Ruang aula Publik

Menunggu Ruang tunggu Publik

Bertanya jawab Ruang konferensi Publik

Beristirahat Ruang

makan/kantin Musholla

Publik Publik

Servis Distribusi listrik darurat Ruang genset Servis

Distribusi penghawaan Distribusi air bersih dan air

limbah

Ruang pompa Servis

Mengontrol distribusi Ruang control Servis Distribusi komunikasi Ruang PABX Servis

Menjaga keamanan Ruang CCTV Servis

Sumber: Hasil olah data primer

2.4.4 Studi Banding Arsitektur dengan Fungsi Sejenis

Adapun studi banding arsitektur yang akan diterapkan dalam perancangan diambil dari

fungsi atau tipe bangunan sejenis.

(40)

Adapun studi banding arsitektur yang akan diterapkan dalam perancangan diambil dari

fungsi atau tipe bangunan sejenis.

a. Faustino Winery II, Spanyol

Konsultan : Foster & Partners

Bentuk : Segitiga

Sirkulasi : Radial

Struktur : Beton bertulang didukung baja

Langgam : Fungsionalisme

Gambar 2.4.4.a Faust

Sumber: http://images.google.co.id/imgresFaustino Winery II

Pabrik pengolahan anggur ini dirancang dengan menggunakan pendekatan

fungsionalisme. Dengan kondisi topografi tapak, sebuah jalur di atas atap dibuat di

atas bangunan, dengan maksud agar anggur yang dipanen dapat langsung

dimasukkan ke dalam unit hopper, tempat permulaan proses produksi anggur.

Dengan perancangan yang terkubur sebagian di lansekap, pengaruh bangunan

menjadi berkurang dan keuntungan perancangan pasif dimaksimalkan, dimana

struktur beton menggunakan massa termal untuk mengendalikan atmosfir internal.

Pada atap bangunan, dipasang photovoltaic untuk mengurangi dampak negatif

terhadap lingkungan. Pembagian ruang publik diletakkan di tengah bangunan,

sehingga pengguna dapat mengamati setiap operasi tanpa kesulitan.

Kesimpulan:

Perancangan fungsional dengan memadukan unsur lingkungan pasif (lansekap)

dan aktif (photovoltaic).

Aksonometri

(41)

b. BMW Welt, Jerman

Konsultan : Coop Himme(l)bau

Bentuk : Awan

Sirkulasi : Cluster

Struktur : Baja

Langgam : Dekonstruksi

Gambar 2.4.4.b. BMW Welt

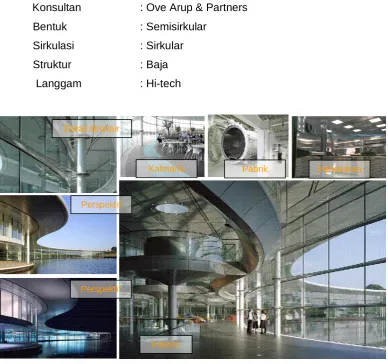

Sumber: http://images.google.co.id/imgresMcLaren Technology Cent

Sebagai ikon penting dunia otomotif, Prix hendak melukiskan karyanya seperti dua

kerucut bertemu, yang dia sebut sebagai twin cone. Dari atas bonggol kembar dia

membuat atap yang konsepnya adalah awan melayang seperti tanpa topangan

lain, kecuali pada bonggol kembar. Fasade bangunan berkaca-kaca, menjadikan

keseluruhan bangunan seperti sosok virtual yang ternyata benar-benar hadir di

lingkungan nyata. Bangunan itu telah menembus batas antara dunia nyata dengan

dunia tidak nyata, antara real dengan virtual realities. Bangunan ini disebut

sustainable karena konsep inovatif klimatiknya yang diperkirakan menghemat

Perspektif

Kantor Dinding

Maket Pemodelan Konsep

(42)

energi sebesar 30%. Pengudaraan di ruang hall menggunakan panel atap

photovoltaic.

Kesimpulan:

Alur sirkulasi pengunjung dan pabrik yang bersinggungan tetapi tidak melewati

batas setiap ruang, kombinasi teknologi struktur dengan bentuk yang berkonsep

jelas, memanfaatkan sistem energi lingkungan.

c. BMW Plant, Jerman

Konsultan : Zaha Hadid

Bentuk : Awan

Sirkulasi : Linear

Struktur : Baja

Langgam : Dekonstruksi

Gambar 2.5.5.c. BMW Plant

Sumber: http://images.google.co.id/imgresBMW Plant

Organisasi ruang menunjukkan urutan atau sekuen yang jelas dari depan hingga

belakang, mulai dari area publik/sibuk sampai kepada aktifitas yang tenang. Sampul

fasade ditarik ke dalam untuk memberikan kesan ruang terbuka kepada siapapun.

Perspektif

Interior Dinding

(43)

Pengunjung atau pembeli mobil dapat mengunjungi bangunan ini dengan melihat

langsung cara perakitan mobil BMW, dengan memberikan transparansi kepada proses

mesin. Bentuk focal point yang dinamis dibuat secara visual untuk menunjukkan sistem

ruang yang dinamis mulai dari utara pabrik dan artikulasi bangunan sentral sebagai

puncak kulminasi dari aliran bentuk yang beragam. Kelihatannya orientasi dari pabrik

ini diwujudkan di bangunan sentral.

Kesimpulan:

Sekuen ruang diatur dengan bentuk yang distorsi dan berlapis. Sistem bangunan

mengutamakan fungsi ruang dan efisiensi.

Berikut penjelasan tentang kesimpulan dan studi bandingnya.

Tabel 2.4.4 Kesimpulan dan Studi Banding

No Studi Banding Kesimpulan

1 Faustino Winery

II

Perancangan fungsional dengan memadukan unsur lingkungan

pasif (lansekap) dan aktif (photovoltaic).

2 BMW Welt Alur sirkulasi pengunjung dan pabrik yang bersinggungan tetapi

tidak melewati batas setiap ruang, kombinasi teknologi struktur

dengan bentuk yang berkonsep jelas, memanfaatkan sistem

energi lingkungan.

3 BMW Plant Sekuen ruang diatur dengan bentuk yang distorsi dan berlapis.

Sistem bangunan mengutamakan fungsi ruang dan efisiensi.

Kesimpulan akhir:

Perancangan bentuk sebuah bangunan pabrik dapat diekspresikan dalam berbagai

macam rupa. Kebebasan untuk membuat bentuk tetap memperhatikan efisiensi produksi

di dalamnya.

Pengaturan sirkulasi menjadi perhatian utama dalam efisiensi proses di dalam bangunan.

Dengan memperhatikan fungsi pabrik apa yang akan diakomodasi, pengaturan sirkulasi

(44)

Konstruksi bangunan pabrik dapat terlepas dari kekakuan bentuk rangka portal, akan

tetapi tetap konteks dan tanggap dengan kondisi tapak dan lingkungannya. Pemilihan

struktur dapat menampilkan nilai arsitektur bangunan pabrik.

Pengolahan massa dengan langgam apapun dapat dilakukan sepanjang tetap

memperhatikan lingkungan dan proses pabrik didalamnya.

Tinjauan studi banding fungsional, jumlah orang dan mesin, akan diadaptasi dengan

menyesuaikan pada proses pabrik bio diesel.

(45)

ELABORASI TEMA

3.1. Tema

3.1.1. Pengertian Tema

Tema yang akan diangkat untuk menyelesaikan berbagai permasalahan

seputar proses desain Pabrik Biodiesel ini adalah “Arsitektur High Tech”.

Pengertian Arsitektur High-Tech:

Istilah Arsitektur High Tech pertama kali muncul pada awal tahun 70-an yang

digunakan para arsitek untuk menyatakan “teknologi alternative”. Sejalan dengan

waktu istilah tersebut semakin umum digunakan, namun arsitek-arsitek High Tech

sendiri lebih memilih untuk menggunakan istilah “teknologi tepat guna”, sebuah istilah

yang ambisius.

Di Amerika Serikat istilah High Tech memang menunjuk kepada pengertian

langgam, sedangkan di Inggris maknanya lebih dalam, dimana High Tech tidak ada

hubungannya dengan High Teknologi, sebagaimana Gotic tidak ada hubungannya

dengan Goths ( salah satu suku bangsa Jerman yang mempunyai wilayah terbentang

dari Batic sampai ke Laut Hitam dan abab ke 3 Masehi menyerang kekaisaran Romawi

)

3.1.2. Sejarah dan Representasi

High tech adalah sebuah fenomena abad 20 pada industri bangunan yang

berpengaruh pada dunia arsitektur dan desain. Istilah High Tech adalah sebuah

penemuan pada tahun 1970-an terhadap perancangan bangunan dan objek untuk

rumah dan menjadi popular setelah Joan Kron dan Suzanne Slesin, menulis buku yang

menjadi best selling tahun 1978 berjudul “High Tech : The Industrial Style and Source

Book for The Home”. Dalam buku tersebut dikatakan bahwa high tech adalah istilah

arsitektural yang digunakan untuk menerangkan bertambahnya bangunan dengan

pengeksposan struktur dan elemen-elemen lainnya yang terbuat dari bahan

prefabrikasi yang biasa digunakan untuk membangun gudang dan pabrik. Pada buku

ini Suzanne Slesin dan Joan Kron juga mengikutsertakan trend pararel dalam design

interior seperti penggunaan peralatan industri di rumah ke dalam pengertian high-tech.

Akan tetapi, Jauh sebelum tahun 1970, high-tech sudah ada dan diterapakan.

(46)

1779 dibangun jembatan di river severn di Coalbrookdale. Jembatan ini merupakan

jembatan yang pertama kali terbuat dari besi dan strukturnya terbuat dari material

prefabrikasi. Pada tahun 1848 dibangun Decimus Burton’s Palm House yaitu sebuah

struktur bentang lebar dari besi,baja, dan beratap kaca. Pada tahun 1889 menara Eiffel

dibangun dengan menggunakan material prefabrikasi dan struktur yang canggih.

Struktur bangunan-bangunan tersebut memberikan pengaruh yang tidak sedikit pada

perkembangan arsitektur high-tech sekarang ini. Bangunan-bangunan tersebut

merepresentasikan bentuk alternatif bangunan yang berdasar pada teknologi industri.

Kemudian pada tahun 1920an yaitu pada zaman arsitektur modern, arsitektur

high-tech juga berkembang misalnya pada tahun 1927 Buckminster Fuller membangun

Dymaxion House, sebuah rumah dengan struktur logam ringan berbentuk heksagonal.

Teknologi yang digunakan pada rumah ini adalah adaptasi dari teknologi yang

digunakan untuk membangun pesawat terbang pada saat itu. Bangunan ini

menunjukkan ciri dari arsitektur high-tech secara keseluruhannya. Karena bangunan

rancangannya ini, Colin Davies dalam bukunya yang berjudul ‘High tech

architecture’,mengatakan jika ada orang yang pantas disebut sebagai ‘bapak

high-tech” maka Buckminster Fuller lah yang pantas.

Pada tahun 1960an, sebuah grup yang dikenal dengan Archigram (Peter Cook,

Warren Chalk, David Greene, Denis Crompton, Ron Herron dan Mike Webb) mulai

mempublikasikan dan memamerkan proyek teoritis yang secara jelas menjabarkan

tentang elemen-elemen dari arsitektur high-tech pada tahun 1970an dan 1980an.

Walaupun high-tech telah ada sebelum tahun 1970an, Istilah High-tech mulai

terkenal sejak tahun 1970an. Hal ini disebabkan perkembangan teknologi yang

memang sangat maju pada jaman tersebut yang ditandai dengan adanya pendaratan

pertama di bulan oleh Neil Amstrong pada tahun 1969 sehingga masyarakat pada

waktu itu mulai berpikir ke depan dan menyukai perubahan-perubahan yang didapat

dari teknologi.

Bangunan Hightech memiliki sejumlah karakter, diantaranya adalah :

- terbuka

- struktur yang trasparan dan maju.

- menggunakan material dan teknik yang terbaru

- penggunaan warna penting pada bangunan

- terdiri dari lapisan yang banyak

(47)

Hal yang dapat dipelajari adalah bangunan High Tech pada dasarnya memiliki

keseimbangan antara fungsi dan simbolisme.

3.1.3 Arsitektur High Tech dan Kota

Tiga bangunan High Tech yang terpenting, yaitu : Center Pampidou, Llyod’s

Building, dan Hongkong Bank adalah bangunan tengah kota dan arsiteknya telah

menyatakan bahwa konteks perkotaan telah memberikan efek yang besar pada desain

mereka. Meskipun demikian adalah benar untuk mengatakan bahwa kepedulian kota,

seperti manipulasi ruang, tidak merupakan suatu elemen utama dalam filosofi High

Tech.

Ada alasan mengapa arsitektur kota bukan merupakan suatu elemen utama

dalam filosofi High Tech; dan ada alasan lain mengapa perkotaan bukan elemen

utama filosofi High Tech dan itu berhubungan erat dengan masa, yaitu :

• High Tech melihat ke depan

• Arsitektur yang optimistik

• Kemampuan untuk mengendalikan lingkungan daripada beradaptasi dengan lingkungan

• High Tech anti urban style tidak seperti kota yang berhubungan erat dengan tradisi kesinambungan dan sejarah

• Bangunan High Tech biasanya memperlihatkan kota secara

revolusioner bukan tradisional.

Jika sebuah kota dibangun itu akan menjadi suatu yang abstrak, penuh

dengan kotak-kotak servis atau mega struktur, fleksibel, dan diubah-ubah.

3.1.4. Kesimpulan

Berdasarkan sejumlah penjabaran diatas dapat di tarik sejumlah kesimpulan,

sebagai berikut :

• Bangunan High Tech pada dasarnya memiliki keseimbangan antara fungsi dan simbolisme

• Konsep Arsitektur High Tech seperti rangka baja, kabel yang diekspose ditunjukkan agar terjadi ruang dalam yang memiliki fleksibilitas maksimal.

(48)

Secara ringkas dapat dikatakan bahwa pengertian arsitektur High Tech adalah:

1. Arsitektur yang mempunyai karakteristik material kaca dan baja.

2. Pada pokoknya mengikuti ekspresi “kejujuran” suatu keagungan yang

ditampilkan melalui kejelasan material yang digunakan, maupun material yang

digunakan diproduksi secara massal.

3. Biasanya membubuhkan ide-ide tentang produk industri.

4. Digunakan oleh industri-industri lainnya tidak hanya sebagai bangunan namun

juga sebagai sumber imajinasi.

Konsep arsitektur High Tech seperti rangka baja, kabel, zona service dan

utilitas yang diekspose ditujukan agar terjadi ruang dalam yang memiliki fleksibelitas

yang maksimal.

3. 2. Keterkaitan Tema dengan Judul Proyek

Fasilitas yang ditawarkan dalam bangunan Pabrik Bio Diesel tentunya

membutuhkan teknologi yang tinggi bagaimana merancang sebuah bangunan yang

peka terhadap iklim, kuat secara struktur dan memiliki kekuatan secara estetis. Seiring

dengan itu, untuk mendapatkan bentuk yang menarik dan fungsional, elemen-elemen

yang berkaitan dengan teknologi bangunan, khususnya struktur bangunan

diekspresikan dengan penonjolan-penonjolan material sehingga mendapatkan kesan

Hi-tech. Yang mana tujuan dari perancangan Pabrik bio diesel ini dapat dijadikan

sebuah persepsi baru tentang bangunan pabrik yang berbeda yang selama ini kita lihat

yang pencapainnya dengan menerapkan tema pada design .

3.3. Penerapan Tema pada Bangunan

Tema arsitektur hightech yang mengusung penggunaan material kaca dan baja

ternyata memberikan dampak tertentu pada lingkungan maupun bangunan itu sendiri.

Namun sebagai bangunan yang menerapkan arsitektur hightech, terdapat sejumlah hal

yang perlu dipertimbangkan sehingga bangunan dapat memberikan suasana terbaik.

Arsitektur hightech yang biasa diciri-khaskan sebagai bangunan yang banyak

menggunakan material kaca, perlu mempertimbangkan sejumlah hal.

(49)

Penggunaan kaca pada bangunan perlu mempertimbangkan sejumlah faktor,

diantaranya adalah faktor radiasi matahari. Ada sejumlah jenis kaca yang memberikan

pengaruh panas yang berbeda-beda pada bangunan. Dapat dijelaskan sebagai berikut

adalah :

• Pemakaian kaca transparan tanpa pelindung.

Kaca jenis ini meneruskan kalor radiasi ke dalam bangunan sebesar 76-78 %

dari energi panas yang diterima permukaan kaca. Dengan penggunaan kaca

jenis ini namun digandakan penyerapan kalor radiasi bisa berkurang sebesar

20% disbanding dengan penggunaan kaca polos tanpa pelindung tunggal.

• Pemakaian kaca penghisap panas.

Penggunaan kaca jenis ini dapat mengurangi energi kalor sebesar 40-47%.

• Penggunaan kaca pemantul panas

Penggunaan kaca jenis ini dapat mengurangi penyerapan kalor sebesar 66%.

• Penggunaan sunscreen

Penggunaan sunscreen pada kaca dapat mengurangi penyerapan kalor

hingga 42%.

• Alat peneduh.

Penggunaan alat peneduh pada bagian luar bangunan terbukti paling efektif.

Peneduh ini dapat mengurangi panas yang diserap hingga 80%.

3.3.2. Pengaruh penggunaan kaca pada bangunan

Penggunaan kaca pada bangunan memberikan sejumlah efek pada

lingkungan. Salah satunya adalah efek silau dari pantulan cahaya matahari. Dampak

ini dapat dikurangi dengan menerapkan sejumlah upaya. Diantaranya adalah :

• Sejumlah penelitian tentang pengurangan dampak penggunaan kaca

menyebutkan sejumlah hal yang dapat dilakukan untuk mengurangi efeknya

pada lingkungan, diantaranya dengan penempatan dinding kaca pada

orientasi yang dinding, yaitu dengan mengurangi penggunaan kaca pada arah

datang sinar matahari dan tidak menggunakan kaca refleksi, namun

menggunakan kaca penyerap panas dipadukan dengan penggunaan kaca

double. Langkah lain adalah dengan membangun penghalang. Contohnya

adalah dengan memaksimalkan vegetasi pada arah datang sinar matahari.

(50)

terjadi pada ketinggian 1,5 m sehingga penambahan vegetasi dengan

ketinggian 1,5 m dapat mengurangi tingkat kenaikan panas ini.

• Vegetasi juga dapat mengurangi efek pantulan bunyi. Tingkat pantulan bunyi pada kasus ini terhitung cukup kecil.

Sejumlah masalah dialami saat menggunakan material kaca. Untuk

mengurangi dampak yang dihasilkan maka dapat dilakukan sejumlah tindakan, yaitu :

• Manggunakan kaca double.

• Penggunaan kaca double yang berjenis kaca penghisap panas.

• Penggunaan alat peneduh dalam dapat berupa tirai.

• Penggunaan alat peneduh luar berupa sun shading yang mampu menghalangi radiasi namun tidak menimbulkan dampak rumah kaca.

• Menggunakan kaca dari jenis yang mampu meneruskan panas namun

sesedikit mungkin meneruskan kalor ke dalam bangunan.

• Mamadukan semua jenis upaya mengurangi penerusan kalor ke dalam

bangunan.

• Penggunaan kaca berwarna dapat mengurangi efek silau. Mengurangi efek silau juga dapat dilakukan dengan sun shading. Selain berfungsi sebagai

elemen fungsional, sun shading juga dapat berfungsi sebagai elemen

arsitektural.

• Efek bising pada dasarnya tidak begitu besar berpengaruh. Penempatan bangunan yang menajuhi posisi jalan (sumber bunyi) sebenarnya telah

mengurangi efek bising. Namun penggunaan kaca kedap atau double selain

berfungsi mengurangi efek panas juga dapat mengurangi bising.

• Penggunaan kaca khusus tahan api dan dapat dibuka pada bagian tertentu dapat mengurangi bahaya kebakaran. Kaca ini terdiri dari sejumlah jenis,

diantaranya adalah kaca wireglass, laminated glass.

• Penggunaan kaca dengan ketebalan yang tepat merupakan salah satu solusi untuk mengurangi dampak buruk dari air dan udara (kelembaban).

3.3.3. Penerapan penggunaan Baja pada bangunan

Penggunaan baja pada bangunan high-tech sebagai elemen struktur yang

mendukung seluruh beban bangunan termasuk pada struktur atap merupakan salah

satu representasi tema pada bangunan. Menampilkan elemen struktural baja secara

(51)

Baja Stainless

Baja stainless merupakan baja paduan yang mengandung minimal 10,5% Cr.

Sedikit baja stainless mengandung lebih dari 30% Cr atau kurang dari 50% Fe.

Karakteristik khusus baja stainless adalah pembentukan lapisan film kromium oksida

(Cr2O3). Lapisan ini berkarakter kuat,tidak mudah pecah dan tidak terlihat secara kasat

mata. Lapisan kromium oksida dapat membentuk kembali jika lapisan rusak dengan

kehadiran oksigen. Pemilihan baja stainless didasarkan dengan sifat-sifat materialnya

antara lain ketahanan korosi, fabrikasi, mekanik, dan biaya produk. Penambahan

unsur-unsur tertentu kedalam baja stainless dapat dilakukan dengan tujuan untuk

mendapatkan keriteria baja yang diinginkan.

Umumnya berdasarkan paduan unsur kimia dan presentasi baja stainless

dibagi menjadi lima katagori[4]. Lima katagori tersebut yaitu :

• Baja stainless martensitik.

• Baja Stainless austenitik

• Baja stainless dupleks

• Baja stainless pengerasan endapan

Kesimpulan

Melalui sejumlah penjelasan diatas, pabrik Biodiesel yang menerapkan tema

High-Tech yang cukup menonjolkan penggunaan baja akan menggunakan baja jenis

Stainless Dupleks yang memiliki sejumlah spesifikasi khusus terutama ketahanan

terhadap nilai teganagan tarik yang lebih tinggi dibanding jensi baja lainnya. Selain itu,

Gambar 3.3.3 Penggunaan Baja (BMW Welt Building)

(52)

baja jenis ini juga memiliki nilai leleh yang lebih tahan. Ketahanan korosi juga melebihi

jenis baja lainnya.

3.3.4 Studi Banding Arsitektur dengan Tema Sejenis

a. Renault Distribution Centre, Inggris

Konsultan : Foster & Partners

Bentuk : Payung

Sirkulasi : Linear

Struktur : Baja

Langgam : Hi-tech

Gambar 2.4.4.a Renault Distribution Centre

Sumber : http://images.google.co.id/imgresRenault Distribution Centre

The Renault Centre merupakan pabrik yang menerapkan permainan struktur.

Perancangan ini dikatakan baik secara arsitektural, karena menghapus teori

kemonotonan bahwa bentuk massa bangunan dan pengolahan detail ruangnya

sederhana. Dengan luas bangunan 25.000 meter persegi, bangunan ini didukung

dengan kolom tubular dan baja pelengkung, membentuk siluet yang melengkapi

lansekap sekitarnya.

Kesimpulan :

Efisiensi bahan dengan sistem pabrikasi dan berulang, bentuk unit atau modul

yang diadaptasi dari pemecahan analisis lingkungan di sekitarnya.

b. McLaren Technology Centre, Inggris

Sistem Tampak

Interior Perspektif

(53)

Klien : McLaren Group

Konsultan : Ove Arup & Partners

Bentuk : Semisirkular

Sirkulasi : Sirkular

Struktur : Baja

Langgam : Hi-tech

Gambar 2.4.4.b McLaren Technology Centre

Sumber : http://images.google.co.id/imgresMcLaren Technology Centre

Dilihat dari denah, bangunan ini berbentuk semi sirkular atau setengah lingkaran,

setengah lingkaran lagi dilengkapi dengan danau yang merupakan bagian integral

dalam sistem pendingin bangunan. Fasade bangunan yang menghadap danau

dirancang secara menerus dengan dinding kaca dan dibayangi dengan atap

kantilever. Lantai dasar menampung fasilitas produksi dan penyimpanan.

Bangunan berstruktur dua lantai ini sebagian ditanam ke dalam tanah untuk

meminimalkan intervensi terhadap lingkungan dan juga agar yang kelihatan hanya

atap sirkularnya. Kedinamisan bentuk menjadi ciri khas pabrik ini. Selain itu

material transparan memberikan kesatuan antara ruang dalam dan ruang luar.

Teknologi yang diusung juga memperhatikan kecerdasan dalam detail.

Kesimpulan:

Interior

Kafetaria Pabrik Perkantora

Detail struktur

(54)

Teknologi struktur dan bahan mendukung proses kreatif perancangan bentuk

dengan memperhatikan efisiensi proses dan ruang serta tanggap lingkungan.

c. INMOS Factory, Inggris

Konsultan : Richard Rogers & Partners

Bentuk : PCB

Sirkulasi : Paralel

Struktur : Baja

Langgam : Hi-tech

Gambar 2.4.4.c INMOS Factory

Sumber : http://images.google.co.id/imgresINMOS Factory

Richard Rogers mengulang kembali irama dan ritme seperti yang sebelumnya di

Pompidou dan Lloyd. Dengan menerapkan material pabrikasi, setiap bagian

bangunan dapat dibangun dengan cepat. Sistem struktur yang modern, kabel dan

rangka menjadi ciri struktur dan konstruksi pabrik ini. Kecanggihan bangunan ini

juga turut merepresentasi fungsi bangunan sebagai pabrik mikrocip.

Kesimpulan: Potongan

Denah atap
