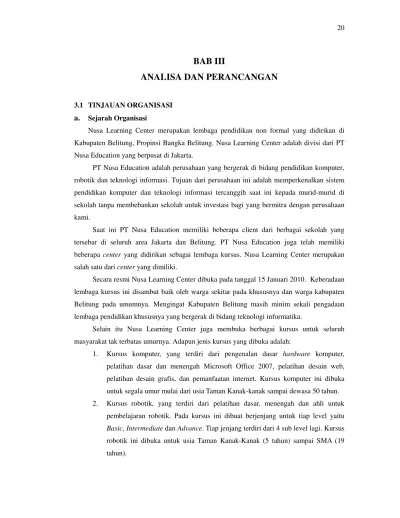

BAB III ANALISA DAN PERANCANGAN

(1)

BAB III

ANALISA DAN PERANCANGAN

3.1 TINJAUAN ORGANISASI

a. Sejarah Organisasi

Nusa Learning Center merupakan lembaga pendidikan non formal yang didirikan di Kabupaten Belitung, Propinsi Bangka Belitung. Nusa Learning Center adalah divisi dari PT Nusa Education yang berpusat di Jakarta.

PT Nusa Education adalah perusahaan yang bergerak di bidang pendidikan komputer, robotik dan teknologi informasi. Tujuan dari perusahaan ini adalah memperkenalkan sistem pendidikan komputer dan teknologi informasi tercanggih saat ini kepada murid-murid di sekolah tanpa membebankan sekolah untuk investasi bagi yang bermitra dengan perusahaan kami.

Saat ini PT Nusa Education memiliki beberapa client dari berbagai sekolah yang tersebar di seluruh area Jakarta dan Belitung. PT Nusa Education juga telah memiliki beberapa center yang didirikan sebagai lembaga kursus. Nusa Learning Center merupakan salah satu dari center yang dimiliki.

Secara resmi Nusa Learning Center dibuka pada tanggal 15 Januari 2010. Keberadaan lembaga kursus ini disambut baik oleh warga sekitar pada khususnya dan warga kabupaten Belitung pada umumnya. Mengingat Kabupaten Belitung masih minim sekali pengadaan lembaga pendidikan khususnya yang bergerak di bidang teknologi informatika.

Selain itu Nusa Learning Center juga membuka berbagai kursus untuk seluruh masyarakat tak terbatas umurnya. Adapun jenis kursus yang dibuka adalah:

1. Kursus komputer, yang terdiri dari pengenalan dasar hardware komputer, pelatihan dasar dan menengah Microsoft Office 2007, pelatihan desain web, pelatihan desain grafis, dan pemanfaatan internet. Kursus komputer ini dibuka untuk segala umur mulai dari usia Taman Kanak-kanak sampai dewasa 50 tahun. 2. Kursus robotik, yang terdiri dari pelatihan dasar, menengah dan ahli untuk

pembelajaran robotik. Pada kursus ini dibuat berjenjang untuk tiap level yaitu

Basic, Intermediate dan Advance. Tiap jenjang terdiri dari 4 sub level lagi. Kursus robotik ini dibuka untuk usia Taman Kanak-Kanak (5 tahun) sampai SMA (19

(2)

3. Kursus Bahasa Inggris, yang terdiri dari Bahasa Inggris untuk penunjang pendidikan sekolah, Bahasa Inggris percakapan, dan Bahasa Inggris untuk umum. Kursus Bahasa Inggris ini dibuka untuk segala umur mulai dari usia Taman Kanak-kanak sampai dewasa 50 tahun.

4. Bimbingan Belajar, yang terdiri dari tingkat TK sampai SMA. Pada kursus ini siswa dibimbing berdasarkan mata pelajaran yang diajarkan di sekolah.

membantu mengerjakan tugas sekolah sampai persiapan ujian nasional. Bimbingan belajar dibuka untuk usia Taman Kanak

(19 tahun).

Identitas Nusa Learning Center 1. Nama Institusi

2. Propinsi

3. Otonomi Daerah 4. Kecamatan 5. Desa / Kelurahan 6. Jalan dan Nomor 7. Telepon

8. Tahun Berdiri

b. Arti dan Makna Lambang Nusa Learning Center

Nusa Learning Center memiliki lambang sebagai berik

Kursus Bahasa Inggris, yang terdiri dari Bahasa Inggris untuk penunjang pendidikan sekolah, Bahasa Inggris percakapan, dan Bahasa Inggris untuk umum. Kursus Bahasa Inggris ini dibuka untuk segala umur mulai dari usia Taman

kanak sampai dewasa 50 tahun.

Bimbingan Belajar, yang terdiri dari tingkat TK sampai SMA. Pada kursus ini siswa dibimbing berdasarkan mata pelajaran yang diajarkan di sekolah.

membantu mengerjakan tugas sekolah sampai persiapan ujian nasional. Bimbingan belajar dibuka untuk usia Taman Kanak-Kanak (5 tahun) sampai SMA

Identitas Nusa Learning Center adalah sebagai berikut.

Nama Institusi : Nusa Learning Center : Bangka Belitung Otonomi Daerah : Belitung

Kecamatan : Tanjung Pandan

Desa / Kelurahan : Paal Satu

Jalan dan Nomor : Jl. Jend Gatot Subroto 11B Ruko C : (0719) 21174

Tahun Berdiri : 2010

Arti dan Makna Lambang Nusa Learning Center Nusa Learning Center memiliki lambang sebagai berikut :

Gambar 3.1. Logo Nusa Learning Center

Kursus Bahasa Inggris, yang terdiri dari Bahasa Inggris untuk penunjang pendidikan sekolah, Bahasa Inggris percakapan, dan Bahasa Inggris untuk umum. Kursus Bahasa Inggris ini dibuka untuk segala umur mulai dari usia Taman

Bimbingan Belajar, yang terdiri dari tingkat TK sampai SMA. Pada kursus ini siswa dibimbing berdasarkan mata pelajaran yang diajarkan di sekolah. Mulai dari membantu mengerjakan tugas sekolah sampai persiapan ujian nasional. Kanak (5 tahun) sampai SMA

(3)

Adapun arti dan maknanya adalah :

1. Gambar robot berarti pokok bidang usaha yang dijalankan perusahan adalah pengenalan teknologi canggih yaitu pemanfaatan robot untuk anak.

2. Gambar notebook (laptop) berarti bidang usaha perusahaan adalah juga di bidang teknologi infomasi dan komunikasi (komputer)

3. Warna biru berarti kedamaian dan keharmonisan.

4. Warna putih berarti kesucian, kejernihan, dan kebersihan.

c. Struktur Organisasi

STRUKTUR ORGANISASI NUSA LEARNING CENTER

Gambar 3.2 Struktur Organisasi

Dari struktur organisasi yang ada pada Nusa Learning Center dapat dilihat dengan jelas hubungan masing–masing bagian dengan bagian lainnya. Untuk lebih jelasnya, tugas, wewenang, serta tanggung jawab maupun fungsinya diuraikan sebagai berikut :

a. Pimpinan (Kepala Center)

Pimpinan berfungsi dan bertugas sebagai edukator, manajer, administrator dan

supervisor, pemimpin / leader inovator, motivator. b. Guru

Guru mempunyai tugas sebagai pengajar tetap dari setiap kelas yang telah ditentukan. Guru wajib mengisi jurnal harian sebagai laporan pengajaran, melaporkan kehadiran siswa dan membuat penilaian sebagai hasil belajar siswa. c. Bagian Akademik

Staf bagian akademik mempunyai tugas melaksanakan administrasi umum yang meliputi registrasi siswa, surat menyurat umum, dan administrasi akademik yang meliputi penjadwalan, hasil belajar siswa serta absensi siswa dan guru.

PIMPINAN GURU BAGIAN ADMINISTRASI BAGIAN KEUANGAN BAGIAN TECHNICAL SUPPORT

(4)

d. Bagian Keuangan

Staf administrasi keuangan mempunyai tugas melaksanakan administrasi bidang keuangan dan bertanggungjawab kepada pimpinan (kepala center) dalam kegiatan-kegiatan melaksanakan pengelolaan keuangan, pengurusan administrasi iuran kursus siswa, menyusun laporan keuangan.

e. Bagian Technical Support

1. Melakukan tugas perakitan komputer sampai instalasi komputer 2. Melakukan service hardware dan upgrade komputer

3. Bertanggung jawab atas tugas yang dilakukan misalnya troubleshooting komputer, dan sebagainya

(5)

3.2 ANALISA SISTEM BERJALAN a. Use Case Sistem Berjalan

(6)

b. Activity Diagram Sistem Berjalan Guru Akademik Keuangan Proses pendaftaran Terima Pembayaran Kwitansi Penjadwalan Mencetak Jadwal Jadwal

mencatat uang keluar & masuk

Menerima Jadwal

Jurnal

Membuat penilaian

Hasil Belajar Absensi

(7)

Secara umum sistem akademik dan keuangan yang sedang berjalan di Nusa Learning Center masih dilakukan secara manual sehingga masih didapatkan banyak kendala. Keseluruhan sistem yang ada disini dapat dibagi menjadi beberapa proses yaitu:

1. Proses pendaftaran siswa baru

2. Proses pembayaran iuran kursus siswa 3. Proses pembuatan jadwal belajar siswa

4. Proses pencatatan jurnal harian guru & absensi belajar siswa 5. Proses pencatatan penilaian hasil belajar siswa

6. Proses pencatatan uang keluar Nusa Learning Center

3.3 PERANCANGAN SISTEM USULAN

(8)

Gambar 3.5 Use Case Sistem Usulan Deskripsi Use Case sistem usulan

a. Nama Use Case : Pengolahan data master

Actor : Administrator

Deskripsi : Administrator akan memilih menu data master yang terdiri dari pengolahan data periode, data kursus, data ruang, data jam, data rekening, dan data karyawan.

Bagian administrator akan mengentry, mengedit dan melihat seluruh data master tersebut.

b. Nama Use Case : Pembuatan jadwal

Actor : Bagian akademik, administrator

Deskripsi : Bagian akademik akan membuat jadwal kelas kursus yang diadakan setiap periodenya.

c. Nama Use Case : Registrasi siswa

Actor : Administrator

Deskripsi : Administrator akan mencatat registrasi (pendaftaran) siswa baru .

d. Nama Use Case : Pencatatan iuran kursus

Actor : Bagian keuangan, administrator

Deskripsi : Bagian keuangan dan atau administrator akan mencatat setiap uang masuk yang merupakan pembayaran iuran kursus dari siswa. Pada Use Case ini akan menghasilkan dokumen kwitansi pembayaran yang diberikan kepada siswa.

e. Nama Use Case : Pencatatan uang keluar

Actor : Bagian keuangan, administrator

Deskripsi : Bagian akademik dan atau administrator akan mencatat setiap uang keluar operasional institusi yang berasal dari semua karyawan. Pada Use Case ini akan menghasilkan dokumen bukti kas keluar yang diberikan karyawan bersangkutan yang melakukan reimburse.

(9)

f. Nama Use Case : Pengisian jurnal

Actor : Guru, akademik

Deskripsi : Guru dan bagian akademik akan mengisi jurnal pembelajaran yang terdiri dari kode kelas, tanggal pertemuan, pertemuan keberapa, topik, aktifitas, dan tugas yang diberikan guru kepada siswa.

g. Nama Use Case : Pengisian absensi

Deskripsi : Guru dan bagian akademik akan mengisi absensi siswa setiap pertemuan kursus yang terdiri dari kode kelas, tanggal pertemuan, nomor identitas siswa, dan keterangan kehadiran. h. Nama Use Case : Pengisian nilai

Deskripsi : Guru dan bagian akademik akan mengisi nilai siswa yang terdiri dari nilai kognitif, psikomotorik dan afektif. Setelah proses penilaian komplit maka akan menghasilkan sertifikat untuk siswa.

b. Activity Diagram Usulan

Secara umum sistem administrasi dan keuangan yang diusulkan di Nusa Learning Center dapat dibagi menjadi beberapa proses yaitu:

1. Proses pengolahan data master

2. Proses pembuatan jadwal belajar siswa 3. Proses pendaftaran siswa baru

4. Proses pembayaran iuran kursus siswa

5. Proses pencatatan jurnal harian guru & absensi belajar siswa 6. Proses pencatatan penilaian hasil belajar siswa

7. Proses pencatatan uang keluar Nusa Learning Center

Berikut adalah activity diagram dari keseluruhan proses sistem akademik dan keuangan yang sedang berjalan di Nusa Learning Center.

(10)

Guru

Administrator Akademik Keuangan

Mengolah data master

Proses Registrasi Pembayaran

Terima Pembayaran Kwitansi Penjadwalan Mencetak Jadwal Jadwal

mencatat uang keluar & masuk

Menerima Jadwal Mengisi Jurnal Membuat penilaian Hasil Belajar Absensi Hasil Belajar

Bukti Kas Keluar

(11)

1. Proses Pengolahan Data Master

Pada proses pembuatan jadwal kursus Nusa Learning Center, prosesnya adalah sebagai berikut:

a. Bagian akademik akan mengisi data master yang terdiri dari data periode, data kursus, data ruang, data jam, data rekening, dan data karyawan.

b. Keseluruhan data ini akan digunakan untuk pengolahan sistem secara umum.

(12)

2. Proses Pembuatan Jadwal Kursus

Pada proses pembuatan jadwal kursus Nusa Learning Center, prosesnya adalah sebagai berikut:

a. Jadwal belajar telah ditetapkan di setiap awal periode akademik. b. Jadwal belajar akan dibagikan untuk siswa dan guru yang bersangkutan.

(13)

3. Proses Pendaftaran Siswa

Pada proses pendaftaran siswa Nusa Learning Center, prosesnya adalah sebagai berikut:

1. Siswa mengisi formulir pendaftaran yang berisi biodata siswa dan kelas kursus yang akan diikuti.

2. Siswa akan membayar biaya pendaftaran ke bagian keuangan dan staf keuangan akan menerima uang pembayaran pendaftaran siswa baru, dan memberikan kwitansi sebagai bukti pembayaran.

3. Siswa akan menunjukkan kwitansi pembayaran ke bagian administrasi untuk dibuatkan tanda registrasi siswa baru dan jadwal kursus.

(14)

Gambar 3.9 Activity Diagram Pendaftaran Siswa Baru

4. Proses Pembayaran Iuran Kursus Siswa

Pada proses pembayaran iuran kursus siswa Nusa Learning Center, prosesnya adalah sebagai berikut:

(15)

1. Siswa menyerahkan uang pembayaran kursus sesuai yang telah ditetapkan kepada staf keuangan,

2. Staf keuangan akan menerima pembayaran tersebut dan memberikan

kwitansi sebagai bukti pembayaran. Keuangan

Mencatat Uang Masuk

Kwitansi

(16)

5. Proses Pencatatan Jurnal Mengajar dan Absensi Siswa Guru

Pada proses pencatatatan absensi siswa dan jurnal mengajar guru Nusa Learning Center, prosesnya adalah sebagai berikut:

a. Guru yang masuk kelas akan membawa kelengkapan administrasi berupa jurnal mengajar dan absensi siswa.

b. Guru akan mengisi jurnal mengajar sesuai dengan materi yang diajarkan dan setiap kegiatan yang berlangsung di kelas.

c. Guru akan mengabsen siswa dan memberi tanda check list pada daftar absen siswa.

d. Setelah selesai mengajar administrasi guru ini dikembalikan kepada staf akademik untuk ditandatangani.

(17)

6. Proses Penilaian Hasil Belajar Siswa

Pada proses penilaian hasil belajar siswa Nusa Learning Center, prosesnya adalah sebagai berikut:

1. Di akhir masa belajar siswa akan diberikan sertifikat hasil belajar, maka guru yang bersangkutan akan memberikan nilai yang siswa dapatkan. 2. Guru akan memberikan nilai kepada staf akademik dan staf akademik akan

memberikan sertifikat kepada siswa.

Akademik Guru

Sertifikat Mengisi Nilai Siswa

Penilaian

(18)

7. Proses Pencatatan Uang Keluar Nusa Learning Center

Pada proses pencatatan uang keluar operasional Nusa Learning Center, prosesnya adalah sebagai berikut:

a. Setiap karyawan yang ingin melakukan reimburse biaya operasional kursus wajib menyerahkan nota bukti bayar kepada staf administrasi keuangan. b. Staf keuangan akan mencatat data uang keluar dan memberikan bukti kas

keluar yang ditandatangani oleh karyawan yang bersangkutan dan staf keuangan.

Keuangan

Mencatat Uang Keluar

Bukti Kas Keluar

(19)

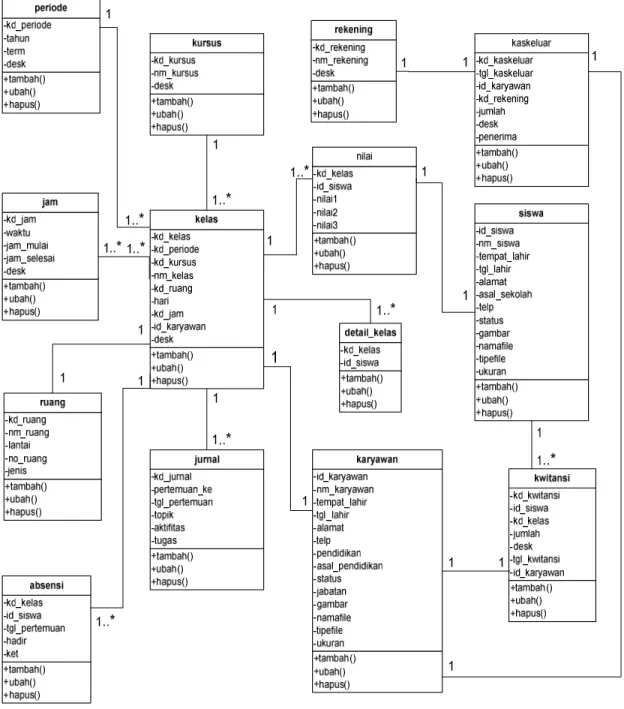

c. Class Diagram

(20)

d. Spesifikasi Basis Data

1. Nama File : Periode

Media : harddisk

Isi : Data Periode

Primary Key : kd_periode Panjang Record : 61 byte Jumlah record : 12 record Struktur : Lihat Tabel

Tabel 3.1 Spesifikasi Basis Data Periode

2. Nama File : Jam

Media : harddisk

Isi : Data Jam Kursus

Primary Key : kd_jam Panjang Record : 46 byte Jumlah record : 40 record Struktur : Lihat Tabel

Tabel 3.2 Spesifikasi Basis Data Jam

3. Nama File : Kursus

Media : harddisk

Isi : Data Kursus

Primary Key : kd_kursus Panjang Record : 76 byte Jumlah record : 14 record Struktur : Lihat Tabel

Tabel 3.3 Spesifikasi Basis Data Kursus

No Nama Field Jenis Lebar Desimal Keterangan

1 kd_periode varchar 6 - Kode Periode

2 tahun varchar 4 - Tahun Periode

3 term varchar 1 - Term Periode

4 desk varchar 50 - Deskripsi Periode

1 kd_jam varchar 6 - Kode Jam

2 waktu varchar 5 - Waktu Jam

3 jam_mulai varchar 5 - Jam Mulai

4 jam_selesai varchar 5 - Jam Selesai

5 desk varchar 25 - Deskripsi Jam

1 kd_kursus Varchar 6 - Kode Kursus

2 nm_kursus varchar 20 - Nama Kursus

(21)

4. Nama File : Rekening

Media : harddisk

Isi : Data Rekening

Primary Key : kd_rekening Panjang Record : 135 byte Jumlah record : 14 record Struktur : Lihat Tabel

Tabel 3.4 Spesifikasi Basis Data Rekening

1 kd_rekening varchar 5 - Kode Rekening

2 nm_rekening varchar 30 - Nama Rekening

3 desk varchar 100 - Deskripsi Rekening

5. Nama File : ruang

Media : harddisk

Isi : Data Ruang

Primary Key : kd_ruang Panjang Record : 49 byte Jumlah record : 19 record Struktur : Lihat Tabel

Tabel 3.5 Spesifikasi Basis Data Ruang

6. Nama File : detail_kelas

Media : harddisk

Isi : Data detail kelas

Primary Key : kd_kelas + id_siswa Panjang Record : 313 byte

Jumlah record : 1200 record Struktur : Lihat Tabel

Tabel 3.6 Spesifikasi Basis Data Detail_Kelas

1 kd_ruang varchar 5 - Kode ruangan

2 nm_ruang varchar 20 - Nama ruangan

3 lantai varchar 1 - Lantai

4 no_ruang varchar 3 - Nomor ruangan

5 jenis varchar 20 - Jenis ruangan

1 kd_kelas varchar 6 - Kode Kelas

(22)

7. Nama File : siswa

Media : harddisk

Isi : Data siswa

Primary Key : id_siswa Panjang Record : 313 byte Jumlah record : 1200 record Struktur : Lihat Tabel

Table 3.7 Spesifikasi Basis Data Siswa

8. Nama File : Karyawan

Media : harddisk

Isi : Data Karyawan

Primary Key : id_karyawan Panjang Record : 347 byte Jumlah record : 25 record Struktur : Lihat Tabel

Tabel 3.8 Spesifikasi Basis Data Karyawan

1 id_siswa varchar 6 - Nomor identitas siswa

2 nm_siswa varchar 30 - Nama siswa

3 tempat_lahir varchar 15 - Tempat lahir siswa 4 tgl_lahir varchar 10 - Tanggal lahir siswa

5 alamat varchar 50 - Alamat rumah siswa

6 asal_sekolah varchar 30 - Asal sekolah siswa

7 telp varchar 12 - Telepon siswa

8 status varchar 10 - Status keaktifan siswa

9 gambar blob - Foto siswa

10 namafile varchar 50 - Nama file foto siswa

11 tipefile varchar 50 - Tipe file foto siswa

12 ukuran varchar 50 - Ukuran file foto siswa

1 id_karyawan varchar 5 - Nomor identitas karyawan

2 nm_karyawan varchar 30 - Nama karyawan

3 tempat_lahir varchar 15 - Tempat lahir karyawan 4 tgl_lahir varchar 10 - Tanggal lahir karyawan

5 Alamat varchar 50 - Alamat rumah karyawan

6 Telp varchar 12 - Telepon karyawan

7 Pendidikan varchar 15 - Pendidikan terakhir

karyawan

8 Asal_pendidikan varchar 30 - Asal pendidikan karyawan

9 Status varchar 10 - Status karyawan

10 Jabatan varchar 20 - Jabatan karyawan

11 gambar blob - Foto siswa

12 namafile varchar 50 - Nama file foto siswa

13 tipefile varchar 50 - Tipe file foto siswa

(23)

9. Nama File : kelas

Media : harddisk

Isi : Data kelas

Primary Key : kd_kelas Panjang Record : 108 byte Jumlah record : 310 record Struktur : Lihat Tabel

Tabel 3.9 Spesifikasi Basis Data Kelas

10. Nama File : jurnal

Media : harddisk

Isi : Data jurnal

Primary Key : kd_kelas Panjang Record : 122 byte Jumlah record : 3000 record Struktur : Lihat Tabel

Tabel 3.10 Spesifikasi Basis Data Jurnal

11. N a

1 kd_kelas varchar 5 - Kode kelas

2 kd_periode varchar 5 - Kode periode

3 kd_kursus varchar 5 - Kode kursus

4 nm_kelas varchar 30

4 kd_ruang varchar 5 - Kode ruangan

5 hari varchar 8 - Hari kursus

6 kd_jam varchar 5 - Kode jam kursus

7 kd_karyawan varchar 5 - Kode karyawan

9 desk Varchar 40 - Deskripsi kelas

1 kd_kelas varchar 5 - Kode kelas

2 pertemuan_ke varchar 2 - Pertemuan ke

3 tgl_pertemuan varchar 10 - Tanggal pertemuan

4 topik varchar 25 - Topik

5 aktifitas varchar 50 - Aktifitas

(24)

11. Nama File : absensi

Media : harddisk

Isi : Data absen siswa

Primary Key : kd_kelas+ id_siswa Panjang Record : 62 byte

Tabel 3.11 Spesifikai Basis Data Absensi

12. Nama File : nilai

Media : harddisk

Isi : Data nilai siswa

Primary Key : kd_kelas+ id_siswa Panjang Record : 20 byte

Tabel 3.13 Spesifikasi Basis Data Nilai

13. Nama File : kwitansi

Media : harddisk

Isi : data pembayaran iuran siswa

Primary Key : kd_kwitansi Panjang Record : 66 byte Jumlah record : 3200 record Struktur : Lihat Tabel

Tabel 3.13 Spesifikasi Basis Data Kwitansi

1 kd__kelas varchar 5 - Kode kelas

3 tgl_pertemuan varchar 10 - Tanggal pertemuan

4 hadir varchar 11 - Kehadiran

5 ket varchar 30 - Keterangan tidak masuk

1 kd__kelas varchar 5 - Kode kelas

3 nilai1 integer 3 - Nilai afektif

4 nilai2 integer 3 - Nilai kognitif

5 nilai3 integer 3 - Nilai psikomotorik

No Nama Field Jenis Lebar Desimal Keterangan 1 kd_kwitansi Varchar 10 - Kode kwitansi

2 id_siswa Varchar 6 - Nomor identitas siswa

3 kd_kelas Varchar 5 - Kode kelas

4 jumlah Double - Jumlah pembayaran

5 desk Varchar 30 - Deskripsi pembayaran

6 tgl_kwitansi Varchar 10 - Tanggal pembayaran 7 id_karyawan Varchar 5 - Nomor identitas karyawan

(25)

14. Nama File : kaskeluar

Media : harddisk

Isi : data kas keluar

Primary Key : kd_kaskeluar Panjang Record : 110 byte Jumlah record : 400 record Struktur : Lihat Tabel

Tabel 3.14 Spesifikasi Basis Data Kaskeluar

3.4 RANCANGAN LAYAR

a. Struktur Tampilan User Administrator

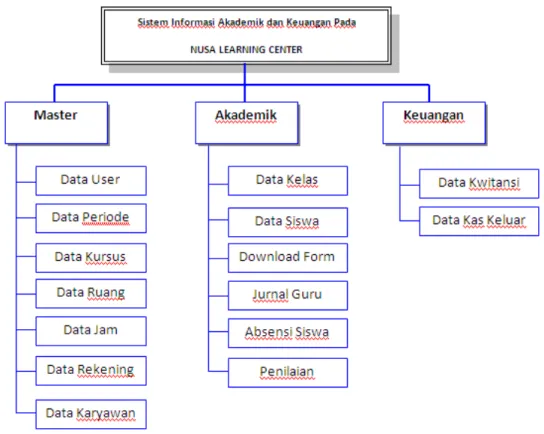

Gambar 3.15 Struktur Tampilan User Administrator

No Nama Field Jenis Lebar Desimal Keterangan 1 kd_kaskeluar varchar 10 - Kode kas keluar 2 tgl_kaskeluar varchar 10 - Tanggal kes keluar 3 id_karyawan varchar 5 - Nomor identitas karyawan

4 kd_rekening varchar 5 - Kode rekening

5 jumlah double - Jumlah kas keluar

6 desk varchar 50 - Deskripsi kas keluar

(26)

b. Struktur Tampilan User Akademik

Gambar 3.16 Struktur Tampilan User Akademik

c. Struktur Tampilan User Guru

(27)

d. Struktur Tampilan User Keuangan

(28)

e. Rancangan Layar

Gambar 3.19 Rancangan Layar Halaman Utama

Gambar 3.20 Rancangan Layar Data Periode

(29)

Gambar 3.23 Rancangan Layar Data Kursus

Gambar 3.24 Rancangan Layar Input Kursus

(30)

Gambar 3.26 Rancangan Layar Data Ruang

Gambar 3.27 Rancangan Layar Input Ruang

Gambar 3.28 Rancangan Layar Ubah Ruang

(31)

Gambar 3.30 Rancangan Layar Input Jam

Gambar 3.31 Rancangan Layar Ubah Jam

(32)

Gambar 3.33 Rancangan Layar Input Rekening

Gambar 3.34 Rancangan Layar Ubah Rekening

(33)

Gambar 3.36 Rancangan Layar Input Karyawan

(34)

Gambar 3.38 Rancangan Layar Data Siswa

Gambar 3.39 Rancangan Layar Input Siswa

(35)

Gambar 3.41 Rancangan Layar Data Kelas

Gambar 3.42 Rancangan Layar Input Kelas

(36)

Gambar 3.44 Rancangan Layar Data Download Form

(37)

Gambar 3.46 Rancangan Layar Jurnal

(38)

Gambar 3.49 Rancangan Layar Ubah Absensi

Gambar 3.50 Rancangan Layar Data Nilai Siswa

(39)

Gambar 3.52 Rancangan Layar Edit Nilai

(40)

Gambar 3.54 Rancangan Layar Input Iuran

(41)

Gambar 3.56 Rancangan Layar Data Kwitansi

(42)

Gambar 3.58 Rancangan Layar Input Kas Keluar

(43)

(44)

3.4 SEQUENCE DIAGRAM

(45)

(46)

(47)

(48)

(49)

(50)

(51)

(52)

(53)

(54)

(55)

(56)

(57)

(58)

Gambar 3.74 Sequence Diagram Data User
