BAB III ANALISA & PERANCANGAN SISTEM

(1)

BAB III

ANALISA & PERANCANGAN SISTEM

3.1 Profil Perusahaan

PT. Arthawensakti Gemilang (ASG) adalah perusahaan yang bergerak di sektor industri manufaktur dengan jenis produk kemasan kaleng yang berawal dari sebuah industri pengolahan makanan dalam kaleng didirikan pada tahun 1975 dengan nama CV.Benteng Mas. Dalam pergerakan bisnis menjadi perseroan terbatas dengan nama PT.Arthawensakti Gemilang. Tujuan pertama akses ini untuk mendapatkan akses gerak yang lebih luas dalam menyikapi tuntutan perkembangan perusahaan dan strategi kedepan. Kemudian di tahun 1995, PT. Arthawensakti Gemilang berubah status usaha dari perusahaan swasta nasional menjadi Penanaman Modal Dalam Negeri (PMDN).

Aktivitas Arthawena awalnya didominasi oleh aktivitas pembuatan kaleng cat dan

thinner,akan tetapi krisis ekonomi yang berkepanjangan tersebut telah mengakibatkan

penurunan daya beli masyarakat yang cukup tajam, sehingga sektor properti yang

booming beberapa waktu silam mengalami kemerosotan pada waktu itu, untuk mengatasi

hal ini Arthawena merubah fokus produk ke kemasan pelumas dalam negeri, dan sekaligus menyewa dua lokasi usaha pada tahun 1999 di jalan Sunandar Priyosudarmo, untuk mengejar permintaan kaleng pelumas yang sangat tinggi dan memenuhi kebutuhan produk untuk seluruh wilayah Indonesi timur. Saat ekonomi telah berangsur-angsur pulih ekspansi usaha telah dilakukan oleh Arthawena.

3.2 Visi dan Misi Perusahaan

a. Visi Perusahaan

Visi PT. Arthawensakti Gemilang yaitu menjadi yang terbaik dalam industry kemasan logam di Indonesia.

b. Misi perusahaan

Misi PT. Arthawensakti Gemilang yaitu peningkatan secara berkesinambungan terhadap produk dan layanan yang dihasilkan untuk memberikan yang terbaik bagi pelanggan, dan memberikan nilai tambah bagi pihak-pihak yang berkepentingan.

(2)

3.3 Struktur Organisasi

Berikut merupakan truktur organisasi PT. Arthawenasakti Gemilang

Gambar 3.1 Struktur Organisasi

Tugas-tugas struktur organisasi PT. Arthawenasakti Gemilang, adalah sebagai berikut:

1. Direktur

 Menentukan kebijakan perusahaan sesuai dengan pedoman pedoman yang telah

ditetapkan.

 Mengangkat pegawai tingkat staf serta menentukan tanggung jawab dan wewenang

masing masing bagian.

 Mengadakan pengawasan dan pemeriksaan terhadap keuangan perusahaan.

 Memperbesar kapasitas produksi dan penjulan melalui pembelian alat-alat produksi

dan penjualan melalui pembelian alat-alat produksi yang sesuai dan berkualitas tinggi.

2. General Manager

 Menetapkan kebijakan perusahaan dengan menentukan rencana dan tujuan

perusahaan baik jangka pendek maupun jangka panjang.

 Mengkoordinir dan mengawasi seluruh aktivitas yang dilaksanakan dalam

perusahaan. D ire k tu r G e n e ra l M a n a g e r F a c to ry M a n a g e r P ro d u c tio n M a n a g e r P P IC M a n a g e r L a b o ra to ry M a n a g e r W a re h o u s e M a n a g e r S ta ff S ta ff S ta ff S ta ff

(3)

Membuat peraturan intern pada perusahaan yang tidak bertentangan dengan kebijakan perusahaan.

 Memperbaiki dan menyempurnakan segeneap segi penataan agar tujuan organisasi

dapat tercapai dengan efektif dan efisien.

 Membimbing bawahan dan mendelegasikan tugas-tugas yang dapat dikerjakan oleh

bawahan secara jelas.

3. Factory Manager

 Memberikan petunjuk-petunjuk teknis pada karyawan.

 Mengatur kegiatan produksi.

 Didalam menjalankan tugasnya bertanggung jawab kepada direktur.

4. R&D Manager

 Mengawasi pelaksanaan kegiatan testing bahan baku dari pemasok.

 Mengawasi pelaksanaan pemakaian alat-alat testing sesuai dengan procedure.

 Mengetagui laporan bahan baku masuk dari pemasok.

5. R&D Staff

 menginput bahan baku dari pemasok.

 Membuat laporan stok bahan baku dari pemasok.

6. Warehouse Manager

 Mengawasi seluruh kegiatan yang berhubungan dengan bahan baku serta produk

yang sudah jadi.

 Mengetahui laporan stok bahan baku yang ada di gudang raw material.

 Mengetahui laoran stok produk yang ada digudang finish good.

7. Staff Raw Material

 Monitoring bahan baku dari bagian R&D

 Issued bahan baku sesuai permintaan dari bagian produksi.

 Membuat laporan stok bahan baku.

 Didalam menjalankan tugasnya bertanggung jawab kepada raw material

supervisor.

8. Poduction Manager

 Mengawasi seluruh kegiatan produksi

 Memberikan petunjuk teknis pada karyawan

 Bertanggung jawab terhadap seluruh kegiatan produksi.

9. Staff Production

 Mengerjakan administrasi yang berhubungan dengan karyawan produksi

(4)

 menginput hasil produksi.

 bertanggung jawab terhadap production supervisor.

10. PPIC Manager

 Mengatur jadwal proses produksi sesuai dengan waktu, roting dan jumlah

produksi yang tepat.

 Mengawasi keseimbangan penggunaan mesin perusahaan sehingga tidak ada

mesin produksi yang overload atau malah jarang digunakan oleh bagian produksi.

 Memenuhi permintaan contoh produk dari bagian marketing.

 Memantau proses pengiriman produk kepada customer.

11. PPIC Staff

 Membuat rencana produksi dengan berpedoman rencana sales marketing.

 Memantau semua inventory, stock yang ada digudang maupun yang didatangkan

sehingga pelaksanaan proses dan pemasukan pasar tetap berjalan lancer dan seimbang.

 Membuat evaluasi hasil produksi, hasil penjualan, maupun kondisi inventory.

3.2. Analisa Sistem Berjalan

Berikut alur proses yang terjadi dalam sistem manufacturing pada PT. Arthawenasakti Gemilang :

a. Bagian R&D melakukan testing bahan baku yang diterima dari supplier, memastikan bahan baku tersebut layak atau tidak serta harus sesuai standart.

b. Jika sudah di tes dan hasilnya sesuai, maka bagian R&D akan mengisi form

hasil tes bahan baku. Yang kemudian akan diserahkan ke bagian gudang raw material untuk di input, serta bagian gudang raw material dapat memonitoring persediaan bahan baku.

c. Jika bagian produksi membutuhkan bahan baku, makan bagian produksi mengisi lembaran form material request yang kemudian di serahkan kepada bagian gudang raw material.setelah selesai di acc bagian gudang raw material, maka bagian produksi dapat mengambil bahan baku yang dibutuhkan.

d. Setelah proses bahan baku diterima dibagian produksi, maka bagian produksi

akan memproses bahan baku tersebut menjadi sebuah produk, dan bagian produksi ini akan memberikan hasil produksi kepada bagian PPIC.

e. Bagian PPIC akan menginput hasil produksi yang diberikan dari bagian produksi.

(5)

B a g ia n R & D T e s t in g b a r a n g (B B ) d a r i s u p p lie r B a g ia n G u d a n g R M M o n it o r in g p e r s e d ia a n b a r a n g ( B B ) M e n g a m b il b a r a n g ( B B ) d a r i R M M e m b e r ik a n h a s il F in is h G o o d In p u t h a s il F in is h G o o d B a g ia n P r o d u k s i B a g ia n P P IC S is t e m M a n u f a c t u r in g

3.4 Pemodelan Use Case Diagram Sistem Berjalan

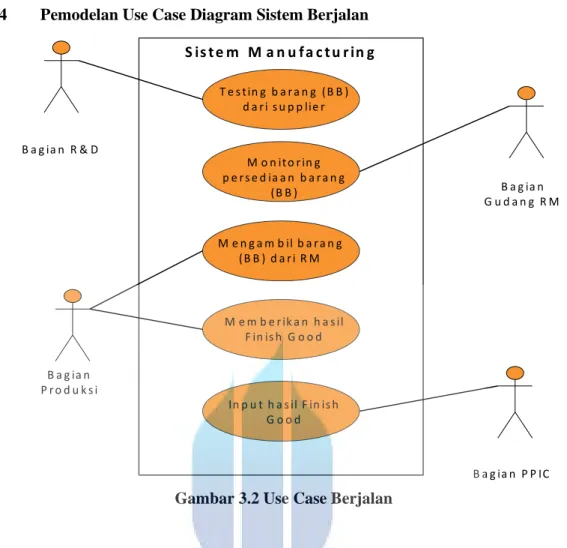

Gambar 3.2 Use Case Berjalan

Setiap Use Case di deskripsikan dalam dokumen untuk mendefinisikan bagaimana

alur yang harus dilakukan sistem ketika actor mengaktifkan Use Case. Fungsi dari sistem

yang telah digambarkan menggunakan Use Case diagram pada gambar 3.2 akan

dijelaskan secara lebih detail pada bagian tabel Use Case Description sebagai berikut:

Tabel 3.1 Skenario Use Case Testing Bahan Baku Dari Supplier

Nama Use Case Testing barang (BB) dari supplier

Aktor Bagian R&D

Deskripsi Bagian R&D melakukan testing barang

(BB) dari supplier

Tindakan Utama Bagian R&D melakukan testing dan

memberikan form hasil testing kepada Bag Gudang RM

(6)

Tabel 3.2 Skenario Use Case Monitoring Persediaan Barang (BB)

Nama Use Case Monitoring persediaan barang (BB)

Aktor Bagian Gudang Raw Material

Deskripsi Bagian Gudang RM melakukan input form

hasil testing dari bagian R&D

Tindakan Utama Bagian Gudang RM melakukan input form

hasil testing dan input barang (BB) masuk.

Tabel 3.3 Skenario Use Case Mengambil Barang (BB) Di Gudang RM

Nama Use Case Mengambil barang (BB) di gudang RM

Aktor Bagian Produksi

Deskripsi Bag. produksi mengambil barang (BB)

setelah menyerahkan form material request pada bagian gudang RM

Tindakan Utama Bagian produksi dapat mengambil barang

(BB) setelah form request material di acc oleh bagian gudang RM

Tabel 3.4 Skenario Use Case Memberikan Hasil Finish Good

Nama Use Case Memberikan hasil Finish Good

Deskripsi Bagian Produksi memberikan form hasil

Finish Good kepada bagian PPIC

Tindakan Utama Bagian Produksi memberikan form hasil

Finish Good yang sudah di lengkapi dan akan diserahkan ke bagian PPIC untuk diproses

(7)

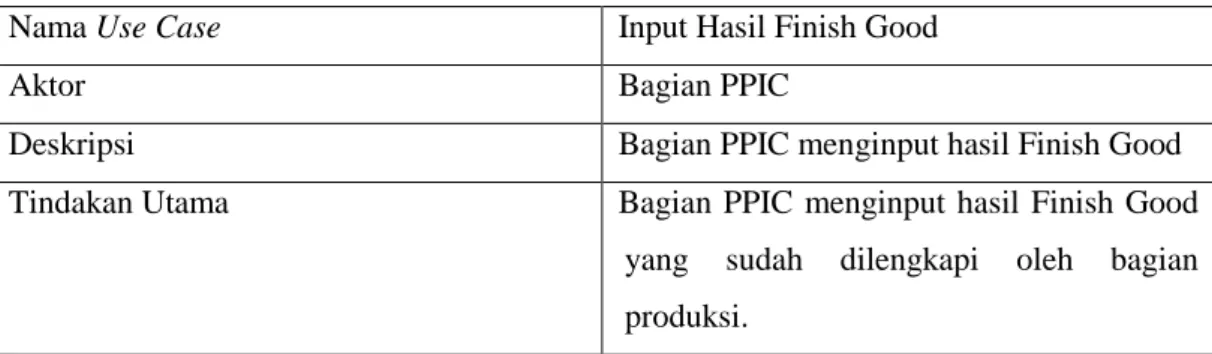

Tabel 3.5 Skenario Use Case Input Hasil Finish Good

Nama Use Case Input Hasil Finish Good

Aktor Bagian PPIC

Deskripsi Bagian PPIC menginput hasil Finish Good

Tindakan Utama Bagian PPIC menginput hasil Finish Good

yang sudah dilengkapi oleh bagian produksi.

3.5 Pemodelan Use Case Diagram Sistem Usulan

Gambar 3.3 Use Case Usulan

B a g ia n R & D M e n g e lo la b a r a n g (B B ) m a s u k B a g ia n G u d a n g R M M e n g e lo la b a r a n g (B B ) k e lu a r M e m b u a t la p o r a n s to k b a r a n g (B B ) B a g ia n P r o d u k s i B a g ia n P P IC S is t e m M a n u fa c t u r in g T e r im a L a p o r a n b a r a n g (B B ) & fin is h g o o d M e n g e lo la h a s il fin is h g o o d M e m b u a t la p o r a n S to k fin is h g o o d

(8)

Tabel 3.6 Skenario Use Case Mengelola Barang (BB) Masuk

Nama Use Case Mengelola masuk barang (BB)

Aktor Bagian R&D

Deskripsi Mengelola barang (BB) masuk dari supplier

Tindakan Utama Mengelola barang (BB) setelah di lakukan pengetesan

Tabel 3.7 Skenario Use Case Mengelola Barang (BB) Keluar

Nama Use Case Catat barang (BB) keluar

Aktor Bagian Gudang RM

Deskripsi Mengelola barang (BB) baku keluar

Tindakan Utama Mengelola barang (BB) keluar setelah ada permintaan

dari bagian produksi

Tabel 3.8 Skenario Use Case Membuat laporan Stok Barang (BB)

Nama Use Case Membuat laporan stok barang (BB)

Aktor Bagian Gudang RM

Deskripsi Membuat laporan stok bahan barang (BB)

Tindakan Utama Membuat laporan stok barang (BB) masuk dan keluar

Tabel 3.9 Skenario Use Case Mengelola Hasil Finish Good

Nama Use Case Mengelola hasil Finish Good

Deskripsi Bagian produksi/staff mengelola data hasil Finish

Good

Tindakan Utama Bagian produksi mengelola data hasil Finish Good

berdasarkan form yang telah di isi oleh Spv produksi yang ada dilapangan

(9)

Tabel 3.10 Skenario Use Case Membuat laporan Stok Finish Good

Nama Use Case Membuat laporan Stok Finish Good

Aktor Bagian produksi

Deskripsi Membuat laporan Stok Finish Good

Tindakan Utama Membuat laporan Stok Finish Good berdasarkan data

yang ada di lapangan.

Tabel 3.11 Skenario Use Case Terima Lap Barang (BB) & Lap Stok Finish Good

Nama Use Case Terima laporan barang (BB) & laporan stok Finish

Good

Aktor Bagian PPIC

Deskripsi Bagian PPIC Menerima laporan barang (BB) &

laporan stok finish good

Tindakan Utama Bagian PPIC harus mampu memonitoring seluruh

kegiatan produksi, mulai dari bahan baku sampai produk yang dihasilkan.

3.6 Activity Diagram Usulan

3.6.1 Activity Diagram Usulan Menambah Data Supplier

Gambar 3.4 Activity Diagram Usulan Menambah Data Supplier

B a g R & D S i s t e m P i l i h f o r m m a s t e r s u p p l i e r M e m a s u k a n d a t a s u p p l i e r M e n a m p i l k a n i n p u t s u p p l i e r b a r u D a t a s u p p l i e r d i m a s u k a n S i m p a n d a t a s u p p l i e r

(10)

3.6.2 Activity Diagram Usulan Menambah Data Barang (BB) Baru

Gambar 3.5 Acitivity Diagram Usulan Menambah Data Barang (BB) Baru

3.6.3 Activity Diagram Usulan Menambah FG Baru

Gambar 3.6 Acitivity Diagram Usulan Menambah Data FG Baru

B a g R & D S is te m P ilih fo rm m a s te r b a ra n g (B B ) & F G In p u t b a ra n g (B B ) b a ru M e n a m p ilk a n m a s te r b a ra n g (B B ) S im p a n A d d E d it B a g R & D S is t e m P ilih f o r m m a s t e r b a r a n g ( B B ) & F G In p u t F G b a r u M e n a m p ilk a n m a s t e r F G S im p a n A d d E d it

(11)

3.6.4 Activity Diagram Usulan Barang (BB) Masuk

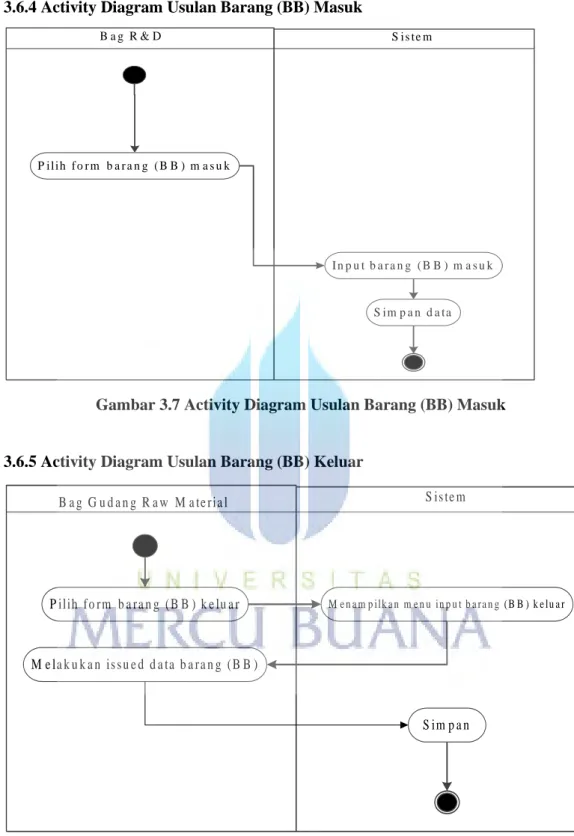

Gambar 3.7 Activity Diagram Usulan Barang (BB) Masuk

3.6.5 Activity Diagram Usulan Barang (BB) Keluar

Gambar 3.8 Activity Diagram Usulan Barang (BB) Keluar

B a g R & D S is te m I n p u t b a r a n g ( B B ) m a s u k S im p a n d a ta P ilih f o r m b a r a n g ( B B ) m a s u k B a g G u d a n g R a w M a te ria l S is te m P ilih fo rm b a ra n g ( B B ) k e lu a r M e la k u k a n is s u e d d a ta b a ra n g ( B B ) M e n a m p ilk a n m e n u in p u t b a ra n g (B B ) k e lu a r S im p a n

(12)

3.6.6 Activity Diagram Usulan Membuat laporan Stok Barang (BB)

Gambar 3.9 Activity Diagram Usulan Membuat laporan Stok Barang (BB)

3.6.7 Activity Diagram Usulan Finish Good Masuk

Gambar 3.10 Activity Diagram Usulan Finish Good Masuk

B a g G u d a n g R a w M a te r ia l S is te m P ilih f o r m la p o r a n s to k M e m ilih p e r io d e y a n g a k a n d ic e ta k M e n a m p ilk a n la p s to k B B m a s u k /k e lu a r M e n c e ta k la p o r a n c B a g P r o d u k s i S is te m P ilih f o r m F in is h G o o d M e la k u k a n in p u t d a ta f in is h g o o d m a s u k M e n a m p ilk a n in p u t f in is h g o o d m a s u k S im p a n

(13)

3.6.8 Activity Diagram Usulan Membuat Laporan Stok Finish Good

Gambar 3.11 Activity Diagram Usulan Membuat Laporan Stok Finish Good

3.6.9 Activity Diagram Usulan Terima Laporan

Gambar 3.12 Activity Diagram Usulan Terima Laporan

B a g P r o d u k s i S i s t e m P i l i h f o r m l a p o r a n s t o k M e n a m p i l k a n l a p o r a n s t o k f i n i s h g o o d M e n c e t a k l a p o r a n B a g P P IC S is te m P ilih fo rm L a p o ra n s to k M e m ilih p e rio d e y a n g a k a n d ic e ta k M e n a m p ilk a n L a p o ra n s to k L a p . s to k b a ra n g ( B B ) L a p . S to k F in is h G o o d M e n c e ta k la p o ra n

(14)

3.7 Sequence Diagram Usulan

3.7.1 Sequence Diagram Usulan Login

Gambar 3.13 Sequence Diagram Usulan Login

3.7.2 Sequence Diagram Usulan Barang

Gambar 3.14 Sequence Diagram Usulan Barang U s e r T a m p i l a n M e n u L o g i n M e n u L o g i n I n p u t u s e n a m e p a s s w o r d ( ) C e k d a t a ( ) D a t a U s e r L o g i n ( ) B a g R & D T a m p i l a n M e n u b a r a n g & F G M e n u b a r a n g & F G C e k d a t a ( ) D a t a B a r a n g I n p u t d a t a ( ) A d d d a t a ( ) E d i t d a t a ( ) D e l e t e d a t a ( ) S a v e d a t a ( )

(15)

3.7.3 Sequence Diagram Usulan Barang FG

Gambar 3.15 Sequence Diagram Usulan Barang FG

3.7.4 Sequence Diagram Usulan Supplier

Gambar 3.16 Sequence Diagram Usulan Supplier

B a g R & D T a m p i l a n M e n u B a r a n g F G M e n u b a r a n g F G C e k d a t a ( ) D a t a B a r a n g F G I n p u t d a t a ( ) A d d d a t a ( ) E d i t d a t a ( ) D e l e t e d a t a ( ) S a v e d a t a ( ) B a g R & D T a m p ia n M e n u S u p p lie r T a m p ila n M e n u S u p p lie r C e k d a t a () D a t a S u p p lie r In p u t d a t a () A d d d a t a () S a v e d a t a ()

(16)

3.7.5 Sequence Diagram Usulan Barang Masuk

Gambar 3.17 Sequence Diagram Usulan Barang Masuk

3.7.6 Sequence Diagram Usulan Barang Keluar

Gambar 3.18 Sequence Diagram Usulan Barang Keluar

B a g R & D T a m p ila n M e n u In p u t B a ra n g M a su k M e n u in p u t b a ra n g ) m a su k A d d B a ra n g M a su k A d d b a ra n g m a su k () D a ta B a ra n g S a v e D a ta () B a g G u d a n g R M T a m p ila n M e n u In p u t B a ra n g k e lu a r M e n u In p u t b a ra n g k e lu a r A d d b a ra n g K e lu a r A d d b a ra n g k e lu a r () D a ta B a ra n g E d it d a ta () S a v e D a ta ()

(17)

3.7.7 Sequence Diagram Usulan Membuat laporan Stok

Gambar 3.19 Sequence Diagram Usulan Membuat laporan Stok

3.7.8 Sequence Diagram Usulan Barang masuk FG

Gambar 3.20 Sequence Diagram Usulan Barang Masuk FG B a g P ro d u k s i T a m p ila n M e n u B a ra n g M a s u k F G T a m p ila n M e n u B a ra n g M a su k F G F in is h G o o d A d d d a ta () S a v e d a ta () B a g G u d a n g R M T a m p ila n M e n u L a p o r a n S to k M e n u la p o r a n s to k P r o s e s L a p o r a n S to k P ilih p e r io d e () D a ta B a r a n g C e ta k () C e ta k ()

(18)

3.7.9 Sequence Diagram Usulan Membuat Laporan Stok FG

Gambar 3.21 Sequence Diagram Usulan Membuat laporan stok FG

3.7.10 Sequence Diagram Usulan Terima Laporan

Gambar 3.22 Sequence Diagram Usulan Terima Laporan B a g P ro d u k s i T a m p ila n M e n u L a p o ra n S to k F G M e n u la p o ra n s to k F G P ro s e s L a p o ra n S to k F G P ilih p e rio d e () D a ta S to k F G C e ta k () C e ta k ()

Tam p ilan M en u Lap o ran Sto k

M en u lap o ran sto k

M en u Lap o ran sto k FG

P ilih p erio d e () P ro ses Lap o ran

C etak ()

D ata B aran g & sto k FG

M en u lap o ran sto k FG

Search D ata ()

(19)

3.8 Class Diagram

Gambar 3.23 Class Diagram

tb l_ lo g in * id _ u se r u se rn a m e p a ssw o rd le v e l sta tu s + T a m b a h () + E d it () + D e le te () tb l_ b a ra n g * id _ b a ra n g k o d e b a ra n g id su p p lie r tip e sa tu a n d e sk rip si u k u ra n + A d d () + E d it () + D e le te () + S a v e () tb l_ su p lie r * k o d e su p lie r n a m a a la m a t + A d d () + S a v e () tb l_ b a ra n g m a su k * id _ b a ra n g m a su k k o d e b a ra n g ju m la h k e te ra n g a n ta n g g a l + A d d () + D e le te () + S a v e () tb l_ b a ra n g K e lu a r * id _ b a ra n g k e lu a r k o d e b a ra n g ju m la h k e te ra n g a n ta n g g a l + A d d () + D e le te () + S a v e () tb l_ b a ra n g m a su k fg * id _ b a ra n g m a su k fg k o d e b a ra n g ju m la h k e te ra n g a n ta n g g a l + A d d () + D e le te () + S a v e () 1 _{1 ..*} 1 1 1 ..* 1 1 ..* 1 1 ..* 1 1 ..* 1 1 ..* 1 1 ..* tb l_ b a ra n g fg * id _ b a ra n g fg k o d e b a ra n g tip e sa tu a n D e sk rip si u k u ra n + A d d () + E d it () + D e le te () + S a v e () 1 1 ..* 1 ..*

(20)

3.9 Rancangan Struktur Tabel

Berikut ini adalah tabel-tabel dalam rancangan sistem pengelolaan manufacturing pada PT. Arthawenasakti Gemilang

1. Tabel_login

No Field Tipe Data Length Keterangan

1. id_user int 5 Primary key

2. Username varchar 10

3. Password varchar 8

4. Level varchar 10

5. Status int 2

2. Tabel_barang

1. id_barang int 5 Primary key

2. Kodebarang varchar 8 3. id_supplier int 11 4. Tipe varchar 10 5. Satuan varchar 5 7. Deskripsi varchar 20 6. Ukuran varchar 15

(21)

3. Tabel_suplier

1. id_suplier Int 11 Primary key

2. kode_suplier Varchar 50

3. Nama Varchar 50

4. Alamat Varchar 50

4. Tabel_barangfg

1. id_barangfg int 5 Primary key

2. Kodebarang varchar 8 3. Tipe varchar 50 4. Satuan varchar 15 5. Deskripsi varchar 100 6. Ukuran varchar 50 5. Tabel_barangmasuk

1. id_barangmasuk Int 5 Primary key

2. Kodebarang Varchar 8

3. Jumlah Int 5

4. Keterangan Varchar 15

(22)

6. Tabel_barangkeluar

1. Id_barangkeluar int 5 Primary key

2. Kodebarang varchar 8

3. Jumlah int 5

4. Keterangan varchar 15

5. Tanggal date

7. Tabel_barangmasukfg

1. id_barangmasukfg int 5 Primary key

2. Kodebarang varchar 8

3. Jumlah int 5

4. Keterangan varchar 15

(23)

3.10 Rancangan Tampilan Layar

3.10.1 Rancangan Tampilan Layar Menu Login

Gambar 3.24 Rancangan Tampilan Layar Login

3.10.2 Rancangan Tampilan Layar Menu Input Barang (BB) Baru

Gambar 3.25 Rancangan Tampilan Layar Menu Input Barang (BB) Baru

L o g in G a m b a r L o g in U s e r n a m e P a s s w o r d L o g o P T . A r t h a w e n a s a k t i G e m ila n g S u b m it S u p p lie r In p u t S u p p lie r B a r u M a s t e r B a r a n g (B B ) & F in is h G o o d In p u t B a r a n g ( B B ) B a r u D a t a B a r a n g (B B ) M a s u k H a s il F in is h G o o d B a r a n g ( B B ) K e lu a r L a p o r a n S t o k L o g o L o g o u t z a qi r & d S e la m a t D a t a n g M a n u f a c t u r in g S y s t e m D a t a B a r a n g ( B B ) S t o k B a r a n g (B B ) S t o k F in is h _{G o o d} L a p o r a n B a r a n g ( B B ) M a s u k L a p o r a n B a r a n g ( B B ) K e lu a r In p u t B a r a n g ( B B ) B a r u K o d e B a r a n g (B B ) S u p p lie r D e s k r ip s i U k u r a n W a r n a S a t u a n : : : : : :

(24)

3.10.3 Rancangan Tampilan Layar Menu Input Supplier Baru ,

3.8.4 Rancangan Tampilan Layar Master Produk

Gambar 3.26 Rancangan Tampilan Layar Menu Input Supplier Baru

3.10.4 Rancangan Tampilan Layar Menu Input Finish Good Baru

Gambar 3.27 Perancangan Tampilan Layar Menu Input Finish Good Baru S u b m it S u p p lie r In p u t S u p p lie r B a ru B a ra n g (B B ) & F in ish G o o d In p u t B a ra n g (B B ) B a ru D a ta B a ra n g (B B ) M a su k H a sil F in ish G o o d B a ra n g (B B ) K e lu a r L a p o ra n S to k L o g o L o g o u t z a qi r& d S e la m a t D a ta n g M a n u fa c tu rin g S y ste m D a ta B a ra n g (B B ) S to k B a ra n g (B B ) S to k F in ish _{G o o d} L a p o ra n B a ra n g (B B ) M a su k L a p o ra n B a ra n g (B B ) K e lu a r In p u t S u p p lie r B a ru K o d e S u p p lie r N a m a S u p p lie r A la m a t : : : S u b m it S u p p lie r M a s te r B a ra n g (B B ) & P ro d u k H a s il F in is h G o o d B a ra n g (B B ) K e lu a r L a p o ra n S to k L o g o L o g o u t y a tu n p ro d S e la m a t D a ta n g M a n u fa c tu rin g S y s te m D a ta B a ra n g (B B ) S to k B a ra n g (B B ) S to k F in is h _{G o o d} L a p o ra n B a ra n g (B B ) M a s u k L a p o ra n B a ra n g (B B ) K e lu a r In p u t F in is h G o o d B a r u K o d e F in is h G o o d D e s k rip s i W a rn a : : : B a ra n g (B B ) M a s u k In p u t F in is h G o o d M a s u k In p u t F in is h G o o d M a s u k D a ta F in is h G o o d M a s u k D a ta F in is h G o o d M a s u k In p u t F in is h G o o d B a ru In p u t F in is h G o o d B a ru E d it D a ta F in is h G o o d E d it D a ta F in is h G o o d S a tu a n U k u ra n : :

(25)

3.10.5 Rancangan Tampilan Layar menu Input Barang (BB) Masuk

Gambar 3.28 Rancangan Tampilan Layar Menu Input Barang (BB) Masuk

3.10.6 Rancangan Tampilan Layar Menu Input Barang (BB) Keluar

Gambar 3.29 Rancangan Tampilan Layar Menu Barang (BB) Keluar

S im p a n S u p p lie r M a s te r B a ra n g (B B ) & F in is h G o o d H a s il F in is h G o o d B a ra n g (B B ) K e lu a r L a p o ra n S to k L o g o L o g o u t y a tu n p ro d S e la m a t D a ta n g M a n u fa c tu rin g S y s te m D a ta B a ra n g (B B ) S to k B a ra n g (B B ) S to k F in is h _{G o o d} L a p o ra n B a ra n g (B B ) M a s u k L a p o ra n B a ra n g (B B ) K e lu a r In p u t B a ra n g (B B ) M a s u k K o d e B a ra n g (B B ) D e s k rip s i W a rn a : : : B a ra n g (B B ) M a s u k In p u t B a ra n g (B B ) M a s u k In p u t B a ra n g (B B ) M a s u k D a ta B a ra n g (B B ) M a s u k D a ta B a ra n g (B B ) M a s u k In p u t B a ra n g (B B ) B a ru In p u t B a ra n g (B B ) B a ru In p u t S u u p lie r B a ru In p u t S u u p lie r B a ru S a tu a n U k u ra n : : Ju m la h B a h a n B a k u K e te ra n g a n : : S im p a n S u p p lie r B a r a n g (B B ) & F in is h G o o d H a s il F in is h G o o d B a r a n g ( B B ) K e lu a r L a p o r a n S to k L o g o L o g o u t a d m in g u d a n g S e la m a t D a ta n g M a n u fa c t u r in g S y s te m D a ta B a r a n g (B B ) S to k B a r a n g ( B B ) S to k B a r a n g (B B ) L a p o r a n B a r a n g (B B ) M a s u k L a p o r a n B a r a n g (B B ) K e lu a r In p u t B a r a n g (B B ) K e lu a r K o d e B a r a n g (B B ) D e s k r ip s i W a r n a : : : B a r a n g (B B ) M a s u k In p u t B a r a n g (B B ) K e lu a r In p u t B a r a n g (B B ) K e lu a r D a ta B a r a n g (B B ) K e lu a r D a ta B a r a n g (B B ) K e lu a r S a tu a n U k u r a n : : S to k Ju m la h B a r a n g (B B ) : : S to k B a r a n g (B B ) S to k B a r a n g (B B ) K e te r a n g a n : (M in im u m S t o k 3 0 )

(26)

3.10.7 Rancangan Tampilan Layar Menu Stok Barang (BB)

Gambar 3.30 Rancangan Tampilan Layar Menu Stok Barang (BB)

Print Laporan

Supplier

B arang (B B) & Finish G ood

H asil Finish G ood

B arang (B B) Keluar Laporan Stok Lo go Logout adm in gudang Selam at D atang M an u factu rin g System

D ata B arang (B B ) Stok Finish G ood

Stok B arang (B B) Laporan B arang (B B ) M asuk Laporan B arang (B B ) Keluar

Sto k B aran g (B B )

B arang (B B ) M asuk

Input B arang (B B) Keluar

D ata B arang (B B ) Keluar

D ata B arang (B B) Keluar

Stok B arang (B B)

Stok B arang (B B )

Stok B aran g (B B )

C ari D ata Tam p ilkan _{D ata}

N o K o d e B aran g (B B ) N am a B aran g (B B ) W arn a Sto k B aran g (B B )

N ext

Previous 1

First Last

M en am p ilkan 1 sam p ai 4 d ari 4 d ata

(27)

3.10.8 Rancangan Tampilan Layar Menu Input Finish Good Masuk

Gambar 3.31 Rancangan Tampilan Layar Menu Input Finish Good Masuk

S im p a n S u p p lie r B a ra n g (B B ) & F in ish G o o d H a sil F in ish G o o d B a ra n g (B B ) K e lu a r La p o ra n S to k Lo g o u t y a tu n p ro d S e la m a t D a ta n g M a n u fa ctu rin g S y ste m

D a ta B a ra n g (B B ) S to k B a ra n g (B B ) S to k B a ra n g _{(B B )} La p o ra n B a ra n g M a su k (B B ) La p o ra n b a ra n g (B B ) K e lu a r In p u t F in ish G o o d M a su k K o d e F in ish G o o d D e sk rip si W a rn a : : : B a ra n g M a su k (B B ) In p u t B a ra n g (B B ) M a su k In p u t B a ra n g (B B ) M a su k D a ta B a ra n g (B B ) M a su k D a ta B a ra n g (B B ) M a su k In p u t F in ish G o o d B a ru In p u t F in ish G o o d B a ru S a tu a n U k u ra n : : Ju m la h F in ish G o o d K e te ra n g a n : : E d it D a ta F in ish G o o d E d it D a ta F in ish G o o d

(28)

3.10.9 Rancangan Tampilan Layar Menu Laporan Stok Finish Good

Gambar 3.32 Rancangan Tampilan Layar Menu Laporan Stok Finish Good P rin t Lap o ran

Su p p lier B aran g (B B ) & Fin ish G o o d

H asil Fin ish G o o d B aran g (B B ) Kelu ar

Lap o ran Sto k

Lo go

Lo go u t

n u fu s

p p ic Selam at D atan g M an u factu rin g System

D ata B aran g (B B ) Sto k B aran g (B B )

Sto k B aran g (B B ) Lap o ran B aran g (B B ) M asu k Lap o ran B aran g (B B ) Kelu ar
