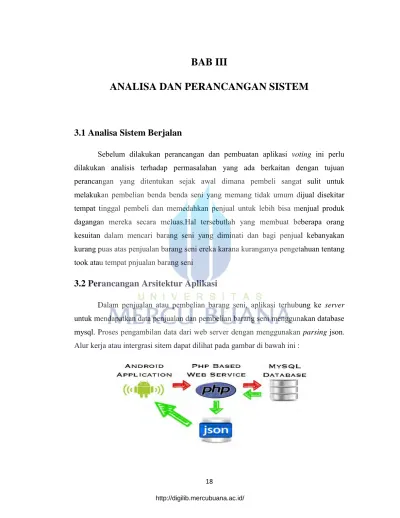

BAB III
ANALISA DAN PERANCANGAN SISTEM
3.1 Analisa Sistem Berjalan
Sebelum dilakukan perancangan dan pembuatan aplikasi voting ini perlu dilakukan analisis terhadap permasalahan yang ada berkaitan dengan tujuan perancangan yang ditentukan sejak awal dimana pembeli sangat sulit untuk melakukan pembelian benda benda seni yang memang tidak umum dijual disekitar tempat tinggal pembeli dan memedahkan penjual untuk lebih bisa menjual produk dagangan mereka secara meluas.Hal tersebutlah yang membuat beberapa orang kesuitan dalam mencari barang seni yang diminati dan bagi penjual kebanyakan kurang puas atas penjualan barang seni ereka karana kuranganya pengetahuan tentang took atau tempat pnjualan barang seni
3.2
Perancangan Arsitektur Aplikasi
Dalam penjualan atau pembelian barang seni, aplikasi terhubung ke server untuk mendapatkan data penjualan dan pembelian barang seni menggunakan database mysql. Proses pengambilan data dari web server dengan menggunakan parsing json. Alur kerja atau intergrasi sitem dapat dilihat pada gambar di bawah ini :
Gambar 3.1 Perancangan Arsitektur Aplikasi
3.3 Proses Jual Beli Barang Seni
Prosedur yang akan diambil dari langkah-langkah yang terjadi atau yang dilakukan dalam suatu sistem. Prosedur sistem yang sedang berjalan dari jual beli barang seni sebagai berikut:
a. Pencarian info Penjual
Pembeli akan mencari tahu informasi si penjual barang seni melalui berbagai macam sumber informasi baik dari media cetak ,elektronik ataupun dari orang ketiga untuk mengetahui keberadaan dan identitas si penjual barag seni
b. Mengunjungi Penjual
Setelah pebeli mendapatkan informasi penjual ,pembeli wajib mengunjungi penjual untuk memastikan kondisi dn barang yang akan dibeli
c. Melakukan Transaksi Pembelian
Setelah pembeli memastikan haraga dan kondisi barang yang akan dibeli selanjutnya pembeli melakukan transaksi pembayaran terhadap pelaku penjual untuk memastikan kesepakatan antara sipenjual dan sipembeli
d. Deskrpsi tugas dalam Penjualan Barang Seni
Pembeli : Adalah Pelaku yang mencari barang seni Penjual : Adalah Pelaku yang menyediakan barang seni.
3.4 Use Case Diagram Sistem Berjalan
Gambar 3.2 Use Case Diagram Sistem Berjalan
Setiap Use Case dideskripsikan dalam dokumen untuk mendefinisikan bagaimana alur yang harus dilakukan pembeli dan penjual. Fungsi dari sistem yang telah digambarkan menggunakan use case diagram dan dijelaskan secara lebih detail pada bagian tabel use case spesifikasi sebagai berikut :
Table 3.1 Seknario Use Case Diagram mencari info penjual
Nama Use Case Mencari info Penjual Actor Pembeli
Deskripsi Pembeli mencari info penjual barang seni
Tabel 3.2 Skenario Use Case Diagram mengunjungi penjual
Nama Use Case Mengunjungi penjual Actor Pembeli
Deskripsi Pembeli mengunjungi penjujual barang seni untuk mengetahui barang yang akan dibeli
Tabel 3.3 Skenario Use Case Diagram melakukan transaksi pembelian
Nama Use Case Melakukan transaksi pembelian Actor Penjual dan Penbel
Deskripsi
Pembeli melakukan transaksi pembelian yaitu pembayaran atas barang seni yang sudah disepakati
3.5 Activity Diagram Jual Beli Barang Seni
3.5.1. Activity Diagram Jual Beli Barang Seni
Gambar 3.3 Activity Diagram Jual beli Barang Seni Tabel 3.4. Activity diagram Jual beli Barang Seni
Nama Activity Activity Diagram Jual Beli Barang Seni Deskripsi Singkat
Pembeli melakukan transaksi pembelian kepada penjual Baran seni
Aktor Pembeli Dan Penjual
Pra Kondisi -
Tindakan Utama
Sebelum melakukan transaksi pembelian pembeli mencari informasi penjual,kemudian mengunjungi penjual
3.6 Analisa Sistem Usulan
Untuk memberikan kemudahan dalam melakuakan pembelian ataupun penjualan barang seni system yang akan dibuat dengan beberapa fitur menarik memudahkan pembeli untuk mendapatkan informasi penjual ataupun penjual yang dimudahkan untuk menjual karya seninya hanya dengan mengakses aplikasi ini sendiri.
Dengan adanya aplikasi pembeli tak perlu repot repot lagi untuk mencari keberadaan penjual seni dan tak perlu lagi bingun mengenai barang yng akan dibeli apakah sesuai dengan keinginan si pembeli karena aplikasi sendiri sudah dilengkapai dengen foto haraga serta domisili barang seni itu berada.
Gambar 3.4 Use Case Diagram Sistem Usulan
3.8 Deskripsi Uses Case dan Activty Diagram Actor Admin
3.8.1 Use Case Login
Tabel 3.5 Deskripsi Use Case Login
Nama Activity diagram login. Deskripsi singkat
Admin dan user harus login terlebih dahulu yakni mengisi username dan password untuk memasuki menu selanjutnya.
Aktor Admin dan User
Pra Kondisi -
Tindakan utama -Memasukan user id dan password -Membuka form menu utama
Tindakan Alternatif Jika username & password salah, maka akan muncul tampilan warning
Pasca kondisi Aktor bisa melakukan kegiatan selanjutnya
3.8.2 Activity Diagram Mengelola Data User
Gambar 3.6 Activity Diagram Mengelola data Table 3.6 Activity Diagram Mengelola Data User
Nama Activity diagram mengelola data user
Deskripsi singkat Admin dan user membuka aplikasi, melakukan login, apabila tidak diterima username dan password tidak akan bisa masuk, apabila diterima masuk kehalaman utama, setelah itu memilih kelola data user lalu admin dapat menambah, mengedit, dan menghapus setelah selesai sistem akan menyimpan perubahan.
Actor Admin dan User
Pra Kondisi -
Tindakan Utama - Memasukan user id dan password - Membuka form menu utama
Tindakan aleternatif Jika username & password salah, tidak akan bisa login Pasca Kondisi Admin dan user bisa melakukan kegiatan selanjutnya.
Gambar 3.7 Activity Diagram mengelola Data Kota Table 3.7 Activity Diagram Mengelola Data Kota
Nama Activty diagram mengelola data kota
Deskripsi singkat Admin dan user membuka aplikasi, melakukan login, apabila tidak diterima username dan password tidak akan bisa masuk, apabila diterima masuk kelola data kota, lalu admin dapat menambah, mengedit, dan menghapus setelah selesai sistem akan menyimpan perubahan.
Actor Admin dan User
Pra Kondisi -
Tindakan Utama - Memasukan user id dan password - Membuka form menu utama
Tindakan alternative Jika username & password salah tidak akan bisa login Pasca Kondisi Admin dan user bisa melakukan kegiatan selanjutnya.
Gambar 3.8 Activity Diagram Kelola Peralatan Seni Table 3.8 Activity Diagram Kelola Peralatan Seni
Nama Use Case Activity Diagram Kelola Peralatan Seni
Deskripsi singkat Admin dan user membuka aplikasi, melakukan login, apabila tidak diterima username dan password tidak akan bisa masuk, apabila diterima masuk kelola peralatan seni, lalu admin dapat menambah, mengedit, dan menghapus setelah selesai sistem akan menyimpan perubahan.
Actor Admin dan User
Pra kondisi Tindakan utama
- Memasukan user id dan password - Membuka form menu utama
Tindakan alternative Jika username & password salah tidak akan bisa login Pasca kondisi Admin dan user bisa melakukan kegiatan selanjutnya.
3.9 Deskripsi Uses Case dan Activty Diagram Actor User
3.9.1. Activity Diagram Pencarian Peralatan Seni
Gambar 3.9 Activity Diagram Pencarian Peralatan Seni Table 3.9 Activity Diagram Web Pencarian Peralatan Seni
Nama Use Case Activity diagram Pencarian Peralatan Seni
Deskripsi singkat User dapat melakukan pencarian barang seni sesuai kategori,dan domisili
Actor User
Pra kondisi Pilih menu pencarian seni Tindakan utama -
Tindakan alternative Pindah ke page/ laman lain
Pasca kondisi User bisa melakukan kegiatan selanjutnya.
3.10 Sequence Diagram Usulan
3.10.1 Sequence Diaram Login
Pada sequence in admin atau user harus melakukan login yaitu menginput username dan password sebelum masuk ke aplikasi, kemudian sistem akan memvalidasi jika berhasil admin masuk kemenu utama jika gagal kembali ke login awal
3.10.2 Sequence Diagram Mengelola Data Seni
Admin membuka aplikasi, lalu melakukan login,dengan username dan password,jika password atau usermane salah gagal,jika benar lanjut ke menu utama admin selanjutnya memilih kelola seni.Admin dapat menambahkan,mengganti,dan menghapus data seni,setelah itu system menyimpan data baru,jika batal kembali ke menu kelola seni,dan jika admin melakukan logout kembali kehalaman menu login
3.10.3 Sequence Diagram Mengelola Data Kota
Gambar 3.12 Sequence Diagram Mengelola Data Kota
Admin membuka aplikasi, lalu melakukan login,dengan username dan password,jika password atau usermane salah gagal,jika benar lanjut ke menu utama admin selanjutnya memilih kelola kota.Admin dapat menambahkan,mengganti,dan menghapus data kota,setelah itu system menyimpan data baru,jika batal kembali ke menu kelola kota,dan jika admin melakukan logout kembali kehalaman menu login
3.10.4 Sequence Diagram Change Profil
Gambar 3.13 Sequence Diagram Change Profil
Admin dan user membuka aplikasi, lalu melakukan login,dengan username dan password,jika password atau usermane salah gagal,jika benar lanjut ke menu utama admin selanjutnya memilih change profil.Admin dan user dapat mengubah
profil,setelah itu system menyimpan data baru,jika batal kembali ke menu change profil,dan jika admin dan user melakukan logout kembali kehalaman menu login
3.11 Penerapan Algoritma Searching Pada Barang Seni
3.11.1 Flowchart Pencarian Barang Seni
3.12 ERD
Gambar 3.15 ERD
3.13 Struktur Basis Data
Tabel 3.10 Struktur Basis Data Barang
Nama Field Type Keterangan
idBarang Int(11) Id Barang
idUser Int(11) Id user
namaBarang Varchar(150) Naa barang Kategori Varchar(20) kategori
Harga Double Harga barang
Deskripsi Text Keterangan barang Foto1 varchar(150) Foto Barang Foto2 varchar(150) Foto Barang
Foto3 varchar(150) Foto Barang Foto4 varchar(150) Foto Barang
Tabel 3.11 Struktur Basis Data Kota
Nama Field Type Keterangan
idKota Int(11) Id Kota
namaProvinsi varChar(150) Nama Provinsi
namaKota varChar(150) Nama Kota
Tabel 3.12 Struktur Basis Data User
Nama Field Type Keterangan
idUser Int(11) Id Voting
namaUser varchar(100) Nama user
Jk varchar(20) Jenis kelamin user
Alamat Text Alamat user
Email varchar(150) Alamat email
Phone varchar(15) Phone user
Username varchar(30) Username user Password varchar(30) Password user
Foto varchar(150) Foto user
Pengguna varchar(20) Pengguna user
Deskripsi Text Deskripsi user
idKota Int(11) Id kota user
1. Rancangan Layar Utama
Gambar 3.16 Rancangan Layar Utama
Berikut adalah rancngan layar utama pada aplikasi. Disini terdapat Pencarian Seni, Login, Registrasi, Lupa Password, dan Keluar.
2. Rancangan Pencarian Seni
Gambar 3.17 Rancangan Pencarian Seni
Berikut adalah rancangan dari pencarian seni dimana penguna bisa mencari barang seni yang diinginkan,penguna bisa memilih kategori seni dan kota yang dimau sesuai keinginan pengguna.
3. Rancangan login admin.
Gambar 3.18 Rancangan Login admin
Berikut adalah rancangan dari login admin,dimana admin dapat mengelola kota,mengelola user, mengelola seni,change profil,change password, dan keluar kelayar utama.
4. Rancangan Login User
Gambar 3.19 Rancangan Login User
Berikut adalah rancangan dari login user,dimana user dapat mengelola peralatan seni, mengganti profil,mengganti password, dan keluar kelayar utama.
5. Rancangan Registrasi
Gambar 3.20 Rancangan halaman Registrasi
Berikut adalah rancangan dari halaman registrasi,dimana user harus melakukan registrasi terlebih dahulu sebelum mengelola barang seni yang ingin diupload dengan mengisi kolom – kolom dari layar registrasi berupa nama user, memilih jenis kelamin, alamat, email, phone, username password dan konfirmasi password.
6. Rancangan Lupa Password
Gambar 3.21 Rancangan halaman Lupa Password
Berikut adalah rancangan lupa password, dimana user harus
melakukan penggantin password baru jika pengguna lupa pada password yang digunakan dengan mengisi kolom nama lengkap, phone, email.
