PERANGKAT PEMBELAJARAN
ELEKTRONIKA DIGITAL
Yohandri, Ph.D
JURUSAN FISIKA
FAKULTAS MATEMATIKA DAN ILMU PENGETAHUAN ALAM
UNIVERSTAS NEGERI PADANG
BAHAN AJAR (Hand Out)
Bahan Kajian : Elektronika Digital Kode : ...
SKS : 3
Program Studi : Fisika Pertemuan ke : 1
Dosen : Yohandri, Ph.D
Learning Outcomes (Capaian Pembelajaran) Bahan kajian terkait KKNI :
Mengkomunikasikan tentang konsep-konsep dasar elektronika digital.
Materi :
1. Besaran digital dan analog
2. Digit biner, tingkat logika dan bentuk gelombang digital 3. Operasi logika dasar
4. Fungsi logika dasar
Uraian Materi
A.Besaran digital dan analog
Kata digital identik dengan cara kerja dari sebuah computer dengan menghitung digit. Saat ini, elektronika digital diterapkan diberbagai tempat dan bidang seperti pada televisi, sistem komunikasi, navigasi radar, sistem militer, peralatan medis, kontrol industri dan berbagai aplikasi elektronik. Perkembangan teknologi digital sudah beralih dari rangkaian tabung vakum ke transistor diskrit pada rangkaian terintegrasi (integrated circuit) yang komplek dan terdiri atas jutaan transistor.
Secara umum rangkaian elektronik dapat dikategorikan atas dua kelompok besar yaitu analog dan digital. Elektronika analog berhubungan dengan besaran yang mempunyai nilai kontinu, sementara elektronika digital berhubungan dengan besaran dengan nilai diskrit. Hampir semua besaran di alam yang dapat diukur berbentuk analog seperti temperatur, kelebaban, bunyi, tekanan dan sebagainya. Bila diamati nilai perubahan temperatur dari siang ke malam dan sebalinya selalu berubah secara halus dan kontinu. Tidak ada nilai yang muncul secara tiba-tiba. Bahkan untuk Negara yang memiliki empat musimpun perubahan temperatur selalu kontinu seperti contoh grafik data temperatur pada gambar 1
Gambar 1 Contoh kontinuitas data temperatur.
Berdasarkan gambar 1, jika data temperature tersebut di ambil tiap jam, maka akan diperoleh data diskrit seperti pada gambar 2. Sekarang data analog dapat dirubah dalam bentuk yang dapat didigitalisasi dengan mengambil tiap titik menjadi kode digital. Namun perlu diingat bahwa grafik ini bukan representasi digital dari suatu besaran analog.
Gambar 2 Kuantisasi besaran analog temperatur.
Keuntungan Digital
Dalam aplikasi elektronik, tampilan digital memiliki beberapa kelebihan dibanding analog. Diantara kelebihan digital adalah dapat diproses dan dikirim lebih efisien dan handal dibanding data analog. Disamping itu, data digital sangat menguntungkan dalam proses penyimpanan data. Sebagai contoh, sebuah data music bila disimpan dan bentuk digital dapat disimpan lebih kompak dan dapat diproduksi ulang dengan akurasi yang sangat baik dan jelas. Hal ini sangat sukar dilakukan jika data dalam bentuk analog. Kelebihan lainya adalah pengaruh noise (fluktuasi tegangan yang tidak diinginkan) terhadap data digital tidak sebanyak pada data analog.
Sistem Elektronik Analog
Salah satu contoh sederhana elektronika analog adalah pada sistem pengeras suara. Diagram pengolahan sinyal analog alami hingga menjadi gelombang suara ditunjukan pada gambar 3. Dalam prosesnya sinyal analog alami diterima oleh mikrofon dan dikonversi menjadi tegangan analog lemah (sinyal audio). Tegangan ini akan bervariasi secara kontinu mengikuti perubahan volume dan frekuensi bunyi kemudian menjadi masukan pada penguat linier. Keluaran penguat akan menghasilkan tegangan yang lebih besar dari tegangan masukan dikeluarkan melalui sebuah speaker. Speaker bekerja dengan merubah sinyal audio yang talah diperkuat menjadi gelombang suara yang lebih besar dibanding gelombag suara yang diterima oleh mikrofon.
Gambar 3. Diagram pengolahan sinyal analog pada sistem pengeras suara
Sistem yang menggunakan Analog dan Digital
Dalam beberapa system rangkaian analog dan digital dapat dijumpai bekerja secara bersama-sama. Salah satu contohnya adalah pada sistem pemutar compact disk (CD). Prinsip dasar cara kerja pemutar CD seperti pada gambar 4. Musik dalam bentuk data digital disimpan dalam sekeping disk. Sistem optic membaca data digital dari disk yang berputar ini dan mengirimnya ke rangkaian digital to analog converter (DAC). DAC berfungi untuk merubah data digital menjadi sinyal analog. Sinyal analog ini kemudian diperkuat dan dikirim ke speaker. Proses kebalikan terjadi untuk system perekaman data musik dari gelombang suara ke dalam CD.
Gambar 4. Prinsip dasar cara kerja pemutar CD
B.Digit biner, Level logika dan Bentuk gelombang digital
Elektronika digital dinyatakan dalam dua keadaan yang menggambarkan dua perbedaan level tegangan yaitu tinggi (High) dan rendah (Low). Dalam sistem digital seperti komputer, kombinasi dari dua keadaan disebut dengan kode yang digunakan untuk menampilkan angka, lambang, karakter alpabet, dan infromasi lainnya.
Digit Biner
Dalam rangkaian digital, dua perbedaan level tegangan digunakan untuk menampilkan dua bit. Secara umum, 1 mewakili tegangan yang lebih tinggi (high) dan 0 mewakili level tegangan yang lebih rendah (Low). Kondisi ini disebut dengan logika positif (positive logic). Sistem bilangan dari dua keadaan tersebut di kenal dengan biner yang memiliki dua digit yaitu 0 dan 1. Selanjutnya digit biner disebut dengan bit. Dalam sistem lain menggunakan logika keadan yang berbeda dimana 1 mewakili low dan 0 mewakili high, kondisi seperti ini disebut logika negative (negative logic).
Level Logika
Tegangan yang digunakan sebagai representasi dari 1 dan 0 disebut level logika. Idelanya satu level tegangan mewakili keadaan tinggi (high) dan level lainya sebagai kondisi rendah (low). Namun dalam aplikasi rangkain level keadaan tinggi bias berada dalam rentang tertentu dan begitu juga dengan level rendah juga memiliki rentang tertentu. Sebagai ilustrasi rentangan level tegangan dalam kondisi tinggi dan rendah seperti ditunjukan dalam gambar 5.
Gambar 5. Rentangan level tegangan dalam kondisi tinggi dan rendah
Berdasarkan gambar dapat dijelaskan suatu kondisi dapat dikatakan tinggi selama berada diantara rentangan tegangan tinggi maksimum VH (max) dengan tegangan tinggi
minimum VH (min). Begitu juga untuk kondisi level rendah, tegangan harus berada
diantara tegangan rendah maksimum VL (max) dan tegangan rendah minimum VL
(min). Nilai tegangan yang berada diantara VH (min) dengan VL (mak) tidak dapat diterima karena dapat berubah-ubah menjadi tinggi atau rendah. Sebagai contoh, nilai tinggi untuk tipe tertentu rangkaian digital (CMOS) dapat beroperasi dari 2 sampai 3.3 Volt dan kondisi rendah bervariasi antara 0 sampai 0.8 Volt. Jika tegangan yang diberikan 2.5 Volt maka rangkaian akan menerima sebagai kondisi tinggi atau biner 1. Sebaliknya jika tegangan yang diberikan 0.5 Volt maka tegangan akan menganggap sebagai kondisi rendah atau biner 0. Untuk tipe rangkaian ini, tegangan antara 0.8 Volt dan 2 Volt tidak dapat diterima atau tidak dibenarkan.
Bentuk gelombang digital
Bentuk gelombang digital terdiri atas level tegangan yang berubah-ubah antara level tinggi dan rendah. Gambar 6 menampilkan bentuk pulsa ideal positif dan negatif dari sebuah gelombang digital. Dalam pulsa ideal, sisi naik dan turun berubah secara instan dalam waktu 0. Pulsa memiliki dua sisi yaitu sisi depan (leading edge) yang terjadi pertama saat t0 dan sisi belakang (trailing edge) yang terjadi pada waktu t1.
Pada gambar 6a, tegangan atau arus bergerak dari level rendah normal ke level tinggi dan kembali ke level rendahnya disebut dengan pulsa positif. Pada pulsa positif sisi depan adalah sisi naik dan sisi belakang adalah sisi turun. Sebaliknya pada gambar 6b, pulsa negatif dibangkitkan ketika tegangan bergerak dari level tinggi normal ke
level tinggi dan kembali ke level tinggi. Dalam pulsa negative ini sisi depan adalah sisi turun sementara sisi belakangnya adalah sisi naik.
Gambar 6. Bentuk pulsa ideal; (a) pulsa positif dan (b) pulsa negatif.
Dalam kenyataanya, transisi dari sisi pulsa biasanya tidak terjadi secara instan walaupun dalam beberapa sistem digital diasumsikan sebagai pulsa ideal. Gambar 7 menunjukan bentuk pulsa non ideal yang memiliki beberapa karakteristik. Overshoot dan ringing kadang dibentuk oleh pengaruh induktif dan kapasitif. Sementara droop dapat disebabkan oleh penyimpangan nilai kapasitif dan resistansi rangkaian dalam pembentukan rangkaian RC dengan konstanta waktu rendah.
Gambar 7. Contoh bentuk pulsa tidak ideal
Karakteristik gelombang
Umumnya bentuk gelombang dalam system digital terdiri atas deretan pulsa atau sering juga disebut dengan rantai pulsa. Bentuk deretan pulsa ini dapat dikelompokan menjadi dua bentuk yaitu periodic dan non periodik. Bentuk gelombang pulsa periodic melakukan perulangan yang sama dalam interval waktu tetap. Sementara non periodic tidak melakukan perulangan yang sama dalam interval yang tetap, bahkan dalam
beberapa bentuk bias memiliki lebar pulsa yang berbeda disetiap perulangannya. Sebuah contoh dari tipe periodic dan non periodic ditunjukan dalam gambar 8.
Gambar 8. Bentuk gelombag digital; (a) pulsa periodik dan (b) non periodik. C.Operasi Logika Dasar
Logika digunakan dalam rangkaian digital untuk melakukan fungsi logika. Beberapa jenis rangkaian logika digital adalah elemen dasar yang membentuk sebuah blok system digital yang kompleks seperti computer. Terdapat tiga operasi logika dasar (NOT, AND dan OR) yang ditampilkan dalam lambang seperti pada gambar 9. Garis-garis yang terhubung ke symbol adalah jalur masukan dan keluaran. Jalur masukan berada pada bagian kiri lambang sedangkan bagian keluaran berada pada bagian kanan lambang. Bagian masukan dari gembang logika AND dan OR dapat memiliki banyak masukan. Rangkain yang melakukan operasi logika khusus (AND dan OR) disebut gebang logika.
Gambar 9. Lambang dari gerbang logika; (a) NOT, (b) AND dan (c) OR
Dalam operasi gerbang logika, kondisi benar atau salah diwakili oleh kondisi High (benar) dan Low (salah). Tiap operasi logika dasar menghasilkan respon khusus untuk memberikan set dari kondisi.
NOT
Operasi NOT merubah satu level logika ke level logika yang berlawanan seperti pada gambar 10. Ketika masukan tinggi (1), keluaran adalah rendah (0). Sebaliknya ketika masukan rendah (0) maka keluaran adalah tinggi (1). Operasi NOT digunakan oleg rangkaian logika yang dikenal dengan inverter.
Gambar 10. Gerbang logika NOT AND
Operasi AND hanya akan menghasilkan keluaran tinggi jika semua masukanya berada dalam kondisi tinggi (1). Apabila salah satu masukannya berada dalam konsisi rendah (0) maka keluaranya akan rendah. Operasi AND ini dalam aplikasi rangkaian logika disebut dengan gerbang AND. Kondisi keluaran gerbang logika AND dengan berbagai kondisi masukannya seperti terlihat pada gambar 11.
Gambar 11. Gerbang logika AND
OR
Operasi OR menghasilkan keluaran tinggi jika salah satu masukannya berada dalam kondisi tinggi seperti pada gambar 12. Apabila semua masukan dalam kondisi rendah (0) maka keluaran baru akan berada dalam kondisi rendah (0).
Gambar 12. Gerbang logika OR
D.Fungsi logika dasar
Tiga elemen logika dasar (AND, OR dan NOT) dapat digabungkan membentuk rangkaian logika yang lebih kompleks yang mampu melakukan operasi dalam system digital lengkap. Beberapa fungsi logika yang umum adalah perbandingan, aritmatik, konversi kode, encoding, decoding, pemilihan data, penyimpanan dan perhitungan.
Fungsi perbandingan
Operasi perbandingan dilakukan oleh rangkaian logika disebut dengan komparator. Komparato berkeja dengan cara membandingkan dua besaran apakah kondisinya sama atau berbeda. Bentuk dasar dan contoh sebuah komparator seperti pada gambar 13.
Gambar 13. Bentuk dasar dan contoh komparator.
Fungsi Aritmatika
Penjumlahan
Penjumlahan dilakukan oleh rangkaian logika yang disebut dengan adder (penjumlah). Sebuah adder menjumlahkan dua bilangan biner pada masukan A dan B dengan carry masukan C dan menghasilkan jumlah dan carry keluaran. Gambar 14 adalah ilustrasi adder dasar dan contoh operasi penjumlahan.
Gambar 14. Adder dasar dan contoh operasi
Pengurangan juga dilakukan oleh rangkaian logika. Pengurang (subtracter) membutuhkan tiga masukan yaitu dua bilangan yang akan dikurangkan dan satu masukan borrow. Pada bagian keluaran terdapat dua bagian yaitu keluaran hasil pengurangan dan keluaran borrow.
Pengkalian
Perkalian dilakukan oleh rangkaian logika disebut dengan pengali (multiplier). Masukan dari multiplier terdiri atas dua yaitu bilangan yang akan dikalikan sementara pada bagian keluaran terdapat hasil perkalian. Operasi perkalian ini dapat dilakukan dengan menggunakan sebuah adder dan gabungan rangkaian lainnya.
Pembagian
Pembagian dilakukan dengan deretan pengurangan, perbandingan dan shift atau dapat dilakukan dengan adder dan gabungan beberapa rangkain lainnya. Dibutuhkan dua masukan pada rangkaian pembagi ini dan dua keluaran yaitu hasil bagi dan sisa.
BAHAN AJAR (Hand Out)
Bahan Kajian : Elektronika Digital Kode : ...
SKS : 3
Program Studi : Fisika Pertemuan ke : 2
Dosen : Yohandri, Ph.D
Learning Outcomes (Capaian Pembelajaran) Bahan kajian terkait KKNI :
Mengkomunikasikan tentang system bilangan dan cara mengkonversinya.
Materi : 1. Bilangan Desimal 2. Bilangan Biner 3. Bilangan Hexadesimal 4. Bilangan Octa 5. Konversi Bilangan
6. Binary Coded Decimal (BCD)
Uraian Materi A.Besaran Desimal
Bilangan desimal merupakan sistem bilangan yang paling familiar dalam sehari-hari. Hampir semua operasi matematika sehari-hari menggunakan basis bilangan ini. Bilangan desimal terdiri atas sepuluh digit yaitu dari 0 sampai 9. Untuk mengungkapkan nilai yang lebih besar dari 9, basis bilangan ini menggunakan dua atau lebih angka dalam bilangan desimal. Sebagai contoh, jika ingin mengungkapkan angka 25 maka digit 2 menyatakan kuantitas 20 dan digit 5 menyatakan kuantitas 5 seperti ilustrasi berikut 2 5 2 x 10 5 x 1 20 5 25 Digit 5 memiliki bobot 1 di posisi ini Digit 2 memiliki
Posisi tiap digit dalam bilangan decimal menyatakan besarnya kuantitas yang dinyatakan dan dapat disebut sebagai bobot. Bobot untuk seluruh angka adalah pangkat positif dari 10 yang nilainya naik dari kanan ke kiri dan dimulai dari 100 = 1 (....103, 102, 101, 100). Untuk bilangan pecahan, bobotnya adalah pangkat negative dari 10 yang nilainya berkurang dari kiri ke kanan dan dimulai dari 10-1 = 0.1 (10-1, 10-2, 10-3....). Nilai bilangan desimal adalah jumlah dari hasil perkalian tiap digit dengan bobotnya seperti contoh berikut.
Contoh : Ungkapkan bilangan decimal 318 sebagai jumlah dari nilai tiap digitnya
Solusi : Digit 3 memilki bobot100 yaitu 102, digit 1 memiliki bobot 10 atau 101 dan digit 8 memiliki bobot 1 atau 100. Dengan demikian nilai 318 dapat ditulis 318 = (3 x 102) + (1 x 101) + (8 x 100)
= 300 + 10 + 8 = 318
B.Bilangan Biner
Bilangan biner adalah cara lain mengungkapkan suatu besaran. Bilangan biner terdiri atas 2 digit yaitu 1 dan 0. Berbeda dengan bilangan desimal yang memiliki basis bilangan 10, maka bilangan biner memiliki basis bilangan 2. Posisi 1 dan 0 dalam bilangan biner mencerminkan bobotnya. Bobot dari bilangan biner berdasarkan pangka 2.
Pada bilangan hanya terdapat dua digit yang disebut dengan bit. Untuk menyatakan nilai yang lebih besar dari 0 dan 1 bisa dilakukan dengan merubah konfigurasi deretan nilai 1 dan 0 atau menambah digitnya. Sebagai contoh ungkapan nilai desimal dalam biner yang terdiri atas 4 digit seperti pada table 2.1
Tabel 2.1. Ungkapan desimal 0 sampai 15 dalam bilangan biner
Bilangan
desimal Bilangan biner
0 1 2 3 4 5 6 0 0 0 0 0 0 0 0 0 0 0 1 1 1 0 0 1 1 0 0 1 0 1 0 1 0 1 0
7 8 9 10 11 12 13 14 15 0 1 1 1 1 1 1 1 1 1 0 0 0 0 1 1 1 1 1 0 0 1 1 0 0 1 1 1 0 1 0 1 0 1 0 1
Berdasarkan tabel dapat dijelaskan, untuk menampilkan nilai 0 sampai 15 dibutuhkan 4 bit bilangan biner. Secara sederhana batas nilai yang dapat dihitung berdasarkan jumlah bit dapat dirumuskan dengan 2n-1. Dimana n adalah jumlah bit dari bilangan biner. Seperti pada table, biner terdiri atas 4 bit sehingga 24-1 = 15, dengan demikian nilai yang dapat dihitung adalah sampai 15. Untuk 6 bit (n=6) maka maksimum nilai yang dapat ditampilkan adalah 26-1= 63.
Dalam bilangan biner terdapat dua bagian yaitu bit yang paling kiri atau MSB (most significant bit) dan bit paling kanan LSB (least significant bit). Bobot bilangan biner nilainya meningkat dari kanan ke kiri sebesar pangkat 2 dari tiap bit (2n-1....23 22 21 20). Sementara untuk pecahan menggunakan pangkat 2 negatif yang nilainya turun dari kiri ke kanan (2-1 2-2 2-3 2-4....2-n). Tabel 2.2 dan 2.3 menampilkan bobot tiap bit dari bilangan biner untuk bilangan bulat dan bilangan pecahan.
Table 2.2 Bobot bilangan bulat biner
28 27 26 25 24 23 22 21 20
256 128 64 32 16 8 4 2 1
Table 2.3 Bobot bilangan pecahan biner
2-1 2-2 2-3 2-4 2-5 2-6
0.5 0.25 0.125 0.0625 0.03125 0.015625
C.Bilangan Hexadesimal
Bilangan hexadecimal memiliki basis 16 karakter yang terdiri atas angka dan huruf. Awalnya basis bilangan ini digunakan untuk menyederhakan penulisan bilangan biner yang cukup panjang. Menuliskan bilangan hexa dari bilangan biner sangat mudah
karena tiap 4 bit bilangan biner ditulis dengan satu karakter bilangan hexa seperti contoh dalam table 2.4.
Tabel 2.4 Penulisan bilangan desimal dan biner dalam hexadesimal
Desimal Biner Hexadesimal
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 0000 0001 0010 0011 0100 0101 0110 0111 1000 1001 1010 1011 1100 1101 1110 1111 0 1 2 3 4 5 6 7 8 9 A B C D E F
Perhitungan hexadesimal dari 0 sampai F, setalah nilai F adalah 10 hal ini mirip dengan basis bilangan desimal setelah angka 9. Urutan angka hexadesimal setelah F adalah sebagai berikut
F 10 11 12 13 14 15 16 17 18 19 1A 1B 1C 1D 1E 1F 20 21 …2F 30…
Penjumlahan heksadesimal
Penjumlahan bilangan heksadesimal dapat dilakukan secara langsung. Hal yang perlu diingat adalah nilai 0 sampai 9 sama dengan nilai pada decimal dan nilai A sampai F sama dengan nilai 10 sampai 15 pada bilangan decimal. Ketika melakukan penjumlahan bilangan heksadesimal gunakan aturan berikut
- Ingat nilai desimal angka heksadesimal yang akan dijumlahkan
- Apabila hasil penjumlahan kecil sama dari 15 desimal lansung gunakan digit heksadesimal
- Apabila jumlah keduanya lebih besar dari 15 desimal maka ambil jumlah yang melebih 16 dan bawa 1 ke kolom berikutnya.
Contoh; Jumlahkan 2316 dengan 1616
Solusi;
2316 = kolom kanan 316 + 616 = 310 + 610 = 910 = 916
1616 = kolom kiri 216 + 116 = 210 + 110 = 310 = 316
1916
Contoh; Cari jumlah DF16 + AC16
Solusi; DF16 = kolom kanan F16 + C16 = 1510 + 1210 = 2710 2710 – 1610 = 1110 = B16 dengan carry 1 AC16 = kolom kiri D16 + A16 +116 = 1310 + 1010 + 110 = 2410 1 8B16 2410 – 1610 = 810 = 816 dengan carry 1 D.Bilangan Octa
Bilangan okta juga mirip dengan heksadesimal yang dapat digunakan untuk menyederhanakan penulisan bilangan biner. Namun bilangan okta jarang sekali digunakan dalam penulisan program computer atau prosesor. Bilangan okta terdiri atas 8 digit yaitu bilangan 0 sampai 7. Urutan penulisan bilangan okta seperti berikut
0 1 2 3 4 5 6 7 10 11 12 13 14 15 16 17 20...
Perhitungan pada bilangan okta sama dengan bilangan desimal, kecuali digit 8 dan 9 tidk digunakan. Untuk membedakan antara bilangan okta dengan desimal dan heksadesimal maka ditambahkan indek 8 dibelakang angka. Contoh perbandingan nilai 158 okta sama dengan 1310 desimal dan sama dengan D16 pada heksadesimal.
E.Konversi Bilangan
Untuk memudahkan dalam melakukan operasi atau menyederhanakan penulisan suatu bilangan maka harus dipamahi cara merubah satu basis bilangan kebasis bilangan yang lain.
Konversi bilangan Desimal ke Biner
Untuk mengkonversi bilangan desimal ke biner dapat dilakukan dengan menggunakan metode penjumlahan bobot. Sebuah cara mudah untuk diingat bahwa bobot biner terkecil adalah 1 yaitu hasil dari 20. Urutan bobot berikutnya adalah hasil
lipat dua dari pangkat 2 yaitu 2, 4, 6, 8, 16, 32, 64 dan seterusnya. Sebagai contoh penggunaan penjumlahan bobot dalam mengkonversi bilangan desimal adalah
9 = 8 + 1 atau dapat ditulis 9 = 23 + 20
Tempatkan nilai 1 dalam deretan biner sesuai dengan posisi bobot yaitu pada 23 dan 20 selain dari itu nilai biner adalah 0. Dengan demikian diperoleh nilai biner untuk 9 adalah
23 22 21 20
1 0 0 1 bilangan biner untuk 9 desimal
Konversi bilangan Biner ke Desimal
Nilai desimal dari sebuah bilangan biner dapat diperoleh dengan menjumlahkan bobot seluruh bit yang memiliki digit 1 dan digit 0 tidak diperhitungkan.
Contoh : Konversi bilangan biner 11011011 ke dalam bilangan desimal Solusi : Tentukan bobot tiap bit yang 1 dan jumlahkan bobotnya
Bobot : 27 26 25 24 23 22 21 20 Biner : 1 1 0 1 1 0 1 1
Dalam posisi ini bobot 25 dan 22 tidak dihitung (sama dengan 0) karena memiliki bit biner 0 sehingga
11011011 = 27 + 26 + 24 + 23 + 21 + 20
= 128 + 64 + 16 + 8 + 2 + 1 = 219
Konversi Biner ke Heksadesimal
Konversi biner ke basis bilangan heksadesimal dapat dilakukan secara lansung. Untuk merubahnya dapat dilakukan dengan mengelompokan digit bilangan biner per 4 digit. Setiap 4 digit biner dapat dinyatakan dengan satu digit bilangan heksadesimal. Pengelompokan dimulai dari digit sebelah kanan ke kiri, setiap 4 digit satu kelompok. Contoh perubahan biner ke heksadesimal seperi berikut
Contoh : Rubah bilangan biner 11011110011 ke dalam bilangan heksadesimal Solusi : Buat kelompok biner yang terdiri atas 4 digit dimulai dari kiri
110 1111 0011
Konversi Heksadesimal ke Biner
Untuk merubah bilangan heksadesimal kebiner prose sebaliknya dapat dilakukan. Caranya dengan menterjemahkan setiap bilangan heksadesimal kedalam 4 digit bilangan biner.
Contoh : Ubah bilangan heksadesimal 10A416 ke dalam bilangan biner
Solusi: Rubah setiap bilangan heksa kedalam 4 digit biner 1 = 0001 = 1
0 = 0000 A = 1010 4 = 0100
Maka hasil konversi 10A416 = 1000010100100
Konversi Heksadesimal ke Desimal
Untuk merubah bilangan heksadesimal kebiner dapat dilakukan melalui beberapa tahap. Pertama rubah bilangan ke biner kemudian jumlahkan tiap bobot digit biner yang memiliki bit 1.
Contoh : Rubah bilangan A8516 ke desimal
Solusi : Rubah bilangan ke biner
A = 1010 8 = 1000 5 = 0101 Jadi A8516 = 101010000101
Jumlahkan tiap bobot bilangan biner yang memiliki bit 1
211 + 29 + 27 + 22 +20 = 2048 + 512 + 128 + 4 + 1 = 269310
Konversi Heksadesimal ke Desimal
Merubah bilangan desimal ke heksadesimal dilakukan dengan cara membagi bilangan desimal dengan nilai 16. Hasil pembagian dipisah antara bilangan bulat dengan pecahanya. Pecahan setiap hasil pembagian dikalikan dengan 16 maka diperoleh nilai desimal yang dapat dikonversi kedalam bilangan heksadesimal. Hasil bagi pertama menjadi nilai yang paling kecil (least significant decimal) dan terakhir adalah MSD. Contoh : Tentukan bilangan heksadesimal dari 650
Solusi : 650/16 = 40,625 dari hasil ini diperoleh pecahan 0,625 0,625 x 16 = 1010 = A16
40/16 = 2,5 dari hasil ini diperoleh pecahan 0,5 0,5 x 16 = 810 = 816
2/16 = 0,125 dari hasil ini diperoleh pecahan 0,125 0,125 x 16 = 210 = 216
Dengan demikian 65010 = 28A16
Konversi Oktal ke Biner
Karena tiap digit octal dapat dinyatakan dengan 3 digit biner maka konversi dapat dilakukan dengan mudah. Setiap digit bilangan octal ditulis dengan 3 bit bilangan biner seperti dalam table 2.5
Table 2.5 Konversi octal ke biner
Oktal 0 1 2 3 4 5 6 7
Biner 000 001 010 011 100 101 110 111
Contoh : Rubah bilangan 458 ke dalam bilangan biner
Solusi : Konversi tiap digit octal dengan 3 digit biner 48 = 100 58 = 101
Jadi hasil konvernya adalah 100101 Konversi Biner ke Oktal
Proses sebaliknya dapt dilakukan untuk merubah bilangan biner ke bilangan oktal. Bentuk kelompok dengan isi tiap kelompok terdiri atas 3 digit bilangan biner dimulai dari bagian kanan.
Contoh : Tentukan besar bilangan octal dari 110101
Solusi : Buat kelompok bilangan biner terdiri atas 3 digit mulai dari kanan 110 101
6 5 = 658
F. Binary Coded Decimal (BCD)
Binary coded decimal digunakan untuk menampilkan bilangan desimal dengan menggunakan kode bilangan biner. Karena bilangan desimal hanya terdiri atas 10 digit maka BCD mudah untuk diingat. Umumnya BCD digunakan untuk melakukan system antar muka dalam system computer atau digital. Untuk menentukan code biner dari sebuah angka dalam bilangan desimal dapat dilakukan seperti pada proses konversi bilangan desimal ke biner. Tabel BCD dari bilangan biner seperti pada table 2.6.
Table 2.6 Kode biner angka desimal
Angka
desimal 0 1 2 3 4 5 6 7 8 9
BAHAN AJAR (Hand Out)
Bahan Kajian : Elektronika Digital Kode : ...
SKS : 3
Program Studi : Fisika Pertemuan ke : 3
Dosen : Yohandri, Ph.D
Learning Outcomes (Capaian Pembelajaran) Bahan kajian terkait KKNI :
Menganalisis sistem operasi aritmatika bilangan biner.
Materi :
1. Penjumlahan dan Pengurangan 2. Perkalian dan Pembagian 3. Komplemen
Uraian Materi
A.Penjumlahan dan Pengurangan
1. Penjumahan
Penjumlahan bilangan biner memiliki empat aturan dasar yaitu a. 0 + 0 = 0 dengan carry sama dengan 0
b. 0 + 1 = 1 dengan carry sama dengan 0 c. 1 + 0 = 1 dengan carry sama dengan 0 d. 1 + 1 = 10 dengan carry sama dengan 1
Pada tiga aturan pertama, penjumlahan biner menghasilkan jumlah biner 1 digit sementara pada aturan ke empat diperoleh hasil penjumlahan dua digit dengan carry bernilai 1. Pada penjumlahan bilangan biner yang terdiri atas dua digit atau lebih, jika terjadi carry maka 1 di jumlahkan pada kolom dikirinya dan penjumlahan dimulai pada digit paling kanan.
Contoh: Jumlahkan 011 dengan 001
Carry 1 1 0 1 1 0 0 1
Berdasarkan contoh ini, pada kolom digit paling kanan 1 + 1 = 0 dengan carry 1 yang dijumlahkan pada kolom kiri berikutnya. Sehingga digit ditengah adalah penjumlahan 1 + 1 + 0 = 0 dengan carry 1 yang dilimpahkan ke kolom digit paling kiri yaitu 1 + 0 + 0 = 1. Ketika dalam sebuah penjumlahan terjadi carry maka 1 ikut dijumlahkan pada kolom sebelah kiri berikutnya. Sebagai contoh dapat diperhatikan pada ilustrasi berikut
1 + 0 + 0 = 01 Jumlah sama dengan 1 dengan carry 0 1 + 1 + 0 = 10 Jumlah sama dengan 0 dengan carry 1 1 + 0 + 1 = 10 Jumlah sama dengan 0 dengan carry 1 1 + 1 + 1 = 11 Jumlah sama dengan 1 dengan carry 1 Carry
2. Pengurangan
Empat aturan dasar dalam pengurangan adalah sebagai berikut 0 – 0 = 0
1 – 1 = 0 1 – 0 = 1
10 – 1 = 1 0 – 1 dengan pinjaman (borrow) 1
Dalam proses pengurangan 1 dari bilangan 0 maka dibutuhkan peminjaman digit (borrow) 1 dari kolom dikirinya. Ketika 1 dipinjam dari kolom di kiri maka pada kolom yang sedang dikurangkan akan terbentuk biner 10. Pada contoh berikut akan ditampilkan sebuah ilustrasi dalam proses pengurangan biner
Contoh : Kurangi 101 dengan 011 Solusi
1 0 1
0 1 1
0 1 0
Dalam contoh ini, hasil pengurangan kolom digit sebelah kanan adalah 0. Pada kolom tengah diperlukan peminjaman 1 dari kolom sebelah kiri sehingga pengurangan pada kolom tengah adalah 10 -1 = 1. Kolom digit paling kiri akan berubah jadi 0 karena telah di pinjam pada pengurangan digit sebelumnya sehingga pengurangan menjadi 0 – 0 = 0.
B.Perkalian dan Pembagian 1.Perkalian
Proses perkalian pada bilangan biner sama dengan cara melakukan perkalian pada bilangan desimal. Hasil kali dari tiap digit dari bilangan kemudian dijumlahkan. Empat aturan dasar dalam perkalian biner seperti berikut
0 x 0 = 0 0 x 1 = 0 1 x 0 = 0 1 x 1 = 1
Berikut adalah contoh dalam perkalian bilangan biner 1 1
1 1 1 1 1 1
1 0 0 1
Untuk biner tiga digit atau lebih juga dilakukan dengan cara yang sama 111 101 111 000 111 100011 2.Pembagian
Pembagian dalam bilangan biner mengikuti prosedur seperti pembagian pada bilangan desimal. Nilai konversi biner dalam desimal dapat digunakan dalam proses pembagian. Contoh proses pembagian pada bilangan biner adalah
Contoh: 110 dibagi dengan 11
10 2 11 110 3 6 11 6 000 0 x + x + + +
10 2 11 110 3 6 10 6 10 0 10 00 C.Komplemen
Komplemen dari bilangan biner sangat penting dalam sistem digital untuk menunjukan bilangan negatif. Metode aritmatika komplemen kedua adalah yang paling umum digunakan oleh komputer untuk mengelola bilangan negatif.
Menemukan komplemen pertama
Untuk mendapatkan komplemen pertama dari bilangan biner dapat dilakukan dengan merubah nilai bit pada bilangan biner dengan lawannya. Nilai 1 dirubah menjadi 0 dan nilai 0 dirubah menjadi 1 seperti ilustrasi berikut ini.
1 0 1 1 0 0 1 0 Bilangan biner 0 1 0 0 1 1 0 1 Komplemen pertama
Cara paling sederhana untuk merubah bilangan biner kedalam bentuk komplemenya dalam rangkaian digital adalah dengan menggunakan gerbang NOT. Gambar 3.1 menampilkan bentuk rangkaian gerbang NOT untuk merubah 8 bit bilangan biner.
Gambar 3.1 Penggunaan gerbang NOT (inverter) untuk mendapatkan komplemen pertama
Menemukan komplemen kedua
Komplemen kedua dari bilangan biner diperoleh dengan menambahkan angka 1 pada LSB (nilai bit paling kanan) pada komplemen pertama.
Contoh: Cari komplemen kedua dari 10110010
Solusi:
1 0 1 1 0 0 1 0 Bilangan biner 0 1 0 0 1 1 0 1 Komplemen pertama 1
0 1 0 0 1 1 1 0 Komplemen kedua
Metode kedua untuk mencari komplemen kedua adalah sebagai berikut
- Buat komplemen pertama dari kiri sampai bit bernilai 1 terakhir sebelah kanan - Bit 1 terakhir tidak dirubah dan nilai 0 setelahnya dibuat sama
Contoh : Temukan komplemen kedua dari 10111000
Solusi: Komplemen dilakukan dari bit paling kiri, bit bernilai 1 yang terakhir di sebelah kanan (ke 5 dari kiri) tidak dirubah dan angka 0 setelahnya ditulis sama.
Sehingga diperoleh komplemen kedua adalah 01001000
Komplemen kedua dari sebuah bilangan biner negative dalam rangkaian digital dapat direalisasikan menggunakan inverter (gerbang NOT) dan sebuah penjumlah (adder). Gambar 3.2 menampilkan ilustrasi cara merubah bilangan biner 8 bit menjadi komplemen kedua. Tahap pertama adalah proses inverting dan tapah kedua adalah penjumlahan 1 dengan komplemen pertama.
Gambar 3.2 Rangkain untuk menghasilkan komplemen kedua +
BAHAN AJAR (Hand Out)
Mata Kuliah : Elektronika Digital Kode : ...
SKS : 3
Program Studi : Fisika Pertemuan ke : 4
Dosen : Yohandri, Ph.D
Learning Outcomes (Capaian Pembelajaran) Bahan kajian terkait KKNI :
Menganalisis cara kerja dari gerbang logika.
Materi : 1. Inverter 2. Gerbang AND 3. Gerbang OR 4. Gerbang NAND 5. Gerbang NOR Uraian Materi
Gerbang logika adalah blok terkecil dalam suatu rangkaian elektronika digital. Sebuah gerbang logika mempunyai satu terminal keluaran dan satu atau lebih terminal masukan. Kondisi pada terminal keluaran dapat berada dalam kondisi tinggi (High) atau rendah (LOW) bergantung pada kondisi pada bagian terminal masukannya. Secara umum ada 7 gerbang logika dasar yaitu NOT (Inverter), AND, OR, NAND, NOR, Ex-OR dan Ex-NEx-OR.
A.Inverter
Inverter (Rangkaian NOT) melakukan operasi yang disebut dengan inversi atau komplementasi. Sebuah inverter akan merubah level logika pada masukan menjadi level berlawanan pada keluarannya (1 menjadi 0 dan 0 menjadi 1). Lambang standar dari sebuah inverter seperti ditunjukan pada gambar 4.1.
Gambar 4.1 Lambang dari gerbang logika inverter Masukan Keluaran
Tabel kebenaran
Ketika level tinggi diberikan pada masukan inverter, maka level rendah akan muncul pada bagian keluaran. Sebaliknya jika level rendah diberikan pada bagian masukan maka level tinggi akan keluara pada terminal keluaran. Kondisi keluaran sebagai fungsi dari kondisi masukan di tampilkan dalam Tabel 4.1 yang disebut juga dengan tabel kebenaran.
Tabel 4.1 Tabel kebenaran gerbang NOT
Masukan Keluaran Rendah (0) Tinggi (1) Tinggi (1) Rendah (0) Operasi Inverter
Sebagai ilustrasi operasi dari gerbang NOT dapat diperhatikan dalam gambar 4.2. Untuk masukan berbentuk pulsa dengan lebar pulsa dari t1 hingga t2 maka bentuk
gelombang keluaran akan berlawanan.
Gambar 4.2 Operasi inverter dengan masukan pulsa
Aplikasi
Salah satu contoh aplikasi dari gerbang logika NOT adalah untuk operasi komplemen. Operasi komplemen digunakan oleh computer untuk memproses bilangan biner negatif. Pada Gambar 4.3 ditampilkan contoh operasi komplemen pertama untuk bilangan biner 8 bit
Bilangan biner 8 bit
Keluaraan gerbang NOT
Gambar 4.3. Rangkain komplemen pertama menggunakan gerbang NOT Tinggi (1) Rendah (0) Pulsa masukan t1 t2 Tinggi (1) Rendah (0) Pulsa keluaran t1 t2
B.Gerbang AND
Gerbang AND adalah gerbang logika dasar yang dapat digunakan membentuk suatu fungsi rangkaian logika. Gerbang AND terdiri atas dua atau lebih terminal masukan dan satu terminal keluaran. Bagian kiri adalah terminal masukan dan bagian kanan adalah terminal keluaran. Lambang atau simbol dari gerbang AND seperti pada Gambar 4.4.
Gambar 4.4 Lambang standard gerbang logika AND
Operasi gerbang AND
Gerbang AND akan menghasilkan keluaran tinggi hanya bila semua terminal masukan berada dalam kondisi tinggi. Apabila salah satu masukan berada dalam kondisi rendah maka keluaran akan rendah. Secara sederhana cara kerja gerbang logika AND seperti pada Gambar 4.5 dan 4.6 berikut.
Gambar 4.5 Analogi cara kerja gerbang logika AND di rangkaian listrik
Gambar 4.6 Analogi gerbang logika AND menggunakan rangkaian transistor
Tabel keberanan gerbang AND
Tabel kebenaran menggambarkan kondisi keluaran dari gerbang AND sebagai variasi dari kondisi pada terminal-terminal masukannya. Gambar 4.7 memberikan
Masukan A
Masukan B
gambaran tentang kemungkinan kondisi keluaran gerbang AND berdasarkan kombinasi 2 terminal masukannya. Rangkuman kombinasi masukan dan level keluaran gerbang AND seperti terdapat dalam tabel kebenaran di Tabel 4.2.
Gambar 4.7 Kemungkinan level keluaran gerbang AND sebagai kombinasi 2 masukan
Tabel 4.2. Tabel kebenaran gerbang logika AND
Masukan Keluaran A B X 0 0 1 1 0 1 0 1 0 0 0 1
Operasi dengan masukan bentuk gelombang
Dalam banyak aplikasi, masukan gerbang logika tidak hanya berupa level tegangan tetap tetapi level tegangan berbentuk gelombang yang dapat berubah dengan sering antara level logika tinggi dan rendah. Gambar 4.8 memberikan gambaran operasi gerbang AND dengan masukan berbentuk gelombang pulsa. Perlu diingat kondisi keluaran gerbang AND akan selalu mengacu pada tabel kebenaran.
Dalam gambar 4.8, masukan A dan B keduanya berada dalam kondisi tinggi (1) selama selang waktu t1, sehingga menghasilkan keluaran X tinggi (1) dalam selang waktu ini.
Dalam selang t2 masukan A berada dalam kondisi rendah (0) sementara masukan B
masih tinggi (1), maka keluaran dari gerbang AND akan rendah (0). Sesuai dengan tabel kebenaran dari gerbang AND maka kondisi keluaran tinggi (1) hanya akan dihasilkan pada selang waktu t1 dan t3 saja, selain dari itu akan menghasilkan keluaran rendah (0).
Ekspresi logika gerbang AND
Fungsi logika AND dari variable masukan di tulis secara matematis dengan member titik antara variable seperti A.B, atau dpat juga ditulis variable tanpa titik seperti AB. Namun penggunaanya, penulisan variable langsung tanpa titik lebih sering digunakan karena simpel. Fungsi gerbang logika AND dapat ditulis seperti pada multiplikasi Boolean pada bilangan biner yaitu
0 . 0 = 0 0 . 1 = 0 1 . 0 = 0 1 . 1 = 1
Untuk operasi gerbang AND dengan dua masukan A dan B dan satu keluaran X dapat ditulis dalam bentuk ungkapan Boolean dengan persamaan. Gambar 4.9 menunjukan ekspresi Boolean gerbang AND untuk 2, 3 dan 4 masukan. Tabel kebenaran dua masukan dapat ditulis seperti pada Tabel 4.3.
X = AB
Gambar 4.9 Ekespresi Boolean gerbang AND; (a) Dua masukan, (b) Tiga masukan dan (c) Empat masukan
Tabel 4.2. Tabel kebenaran gerbang logika AND
A B AB = X 0 0 1 1 0 1 0 1 0 . 0 = 0 0 . 1 = 0 1 . 0 = 0 1 . 1 = 1
Aplikasi gerbang AND
Salah satu aplikasi gerbang AND adalah untuk mengaktifkan atau mematikan fungsi alat counter (pencacah). Skematik rangkaian counter ini seperti ditunjukan pada gambar 4.10. Tujuan dari rangkaian ini adalah untuk mencacah pulsa A yang masuk pada salah satu terminal masukan gerbang AND. Pulsa A hanya akan dicacah selama pulsa enable yang masukan ke terminal AND satunya lagi berada dalam kondisi tinggi (1). Saat pulsa enable rendah, maka proses pencacahan pulsa A akan dihentikan. Sebagai contoh, jika ingin mengukur frekuensi dari pulsa A maka pulsa enable dibuat tinggi selama 1 detik. Jumlah pulsa yang dicacah selama 1s adalah frekuensi pulsa A.
Gambar 4.10 Gerbang AND untuk mengaktifkan atau mematikan counter
C.Gerbang OR
Gerbang logika OR memiliki dua atau lebih terminal masukan dan satu terminal keluaran. Lambang standard dari gerbang logika OR seperti ditunjukan dalam gambar 4.11. Sama seperti pada gerbang logika lain pada umumnya, terminal masukan berada pada bagian kiri lambing dan terminal keluaran pada bagian kanan.
Gambar 4.11 Lambang gerbang logika OR Keluaran X Masukan A
Operasi gerbang OR
Gerbang logika OR akan menghasilkan logika tinggi pada keluaran jika salah satu dari terminal masukannya berada dalam level tinggi. Keluaran akan rendah hanya jika semua terminal masukan berada dalam kondisi rendah. Cara kerja gerbang logika OR dapat diilustrasikan seperti pada Gambar 4.12 dan 4.13 berikut.
Gambar 4.12 Cara kerja gerbang logika OR dalam rangkaian listrik
Gambar 4.13 Analogi gerbang logika OR dalam rangkaian transistor
Kondisi terminal keluaran gerbang logika OR untuk berbagai kombinasi dua terminal masukannya seperti terlihat pada Gambar 4.14.
Gambar 4.14 Kondisi keluaran gerbang OR untuk berbagai kombinasi masukan
Tabel kebenaran gerbang OR
Tabel kebenaran dari operasi gerbang OR dengan dua masukan seperti terlihat dalam Tabel 4.3. Tabel ini dapat ditambah sesuai dengan jumlah terminal masukan dari gerbang logika OR.
Tabel 4.3 Tabel kebenaran gerbang logika OR Masukan Keluaran A B X 0 0 1 1 0 1 0 1 0 1 1 1
1 = Tinggi dan 0 = Rendah
Operasi gerbang OR dengan masukan bentuk gelombang
Dalam gambar 4.15 terlihat contoh masukan gerbang OR dalam bentuk gelombang (pulsa). Seperti pada tabel kebenaran, logika tinggi pada keluaran akan dihasilkan jika salah satu masukannya bernilai 1 dan akan rendah jika semua masukan rendah. Bedasarkan Gambar 4.15 ini dapat dijelaskan pada selang waktu t1, t2 dan t4
keluaran dari gerbang OR (X) akan tinggi karena salah satu atau kedua masukannya (A dan B) berada dalam kondisi tinggi. Sementara pada selang waktu t3 kedua terminal
masukan berada dalam kondisi rendah sehingga keluaran gerbang OR akan rendah.
Gambar 4.15 Contoh masukan gerbang OR berbentuk gelombang
Ekspresi logika gerbang OR
Untuk gerbang OR dengan dua variable (dua masukan) dapat dirumuskan secara matematis sebagai penjumlahan dari variable tersebut. Untuk masukan yang terdiri atas A dan B maka keluaran adalah penjumlahan A+B. Aljabar Boolean penjumlah dapat dipakai sebagai fungsi dari gerbang logika ini, dimana aturan penjumlahan Boolean adalah
0 + 0 = 0 0 + 1 = 1 1 + 0 = 1 1 + 1 = 1
Perlu diingat bahwa penjumlahan Boolean berbeda dengan penjumlahan biner dalam kasus 1 ditambah dengan 1. Tidak ada carry dalam penjumlahan Boolean. Expresi Booelan untuk gerbang OR dengan dua masukan yaitu A dan B dan satu keluaran yaitu X dapat ditulis sebagai
X = A + B
Gambar 4.16 menunjukan gerbang logika OR dengan variasi masukan dan ekspresi Boolean tiap konfigurasinya. Tabel kebenaran untuk dua masukan dapat diperhatikan pada tabel 4.4.
Gambar 4.16 Ekspresi Boolean untuk gerbang logika OR; (a) Dua masukan, (b) Tiga masukan dan (c) Empat masukan.
Tabel 4.4 Tabel kebenaran gerbang logika OR
A B A + B = X 0 0 1 1 0 1 0 1 0 + 0 = 0 0 + 1 = 1 1 + 0 = 1 1 + 1 = 1
1 = Tinggi dan 0 = Rendah
Contoh Aplikasi
Sebagai ilustrasi dari penerapan gerbang OR dapat diperhatikan pada contoh alarm jendela rumah berikut. Tiga buah jendela masing-masing dipasangi sebuah sklar yang dapat menghasilkan kondisi tinggi saat terbuka dan kondisi rendah saat tertutup. Jika salah satu jendela terbuka maka alarm rumah akan berbunyi. Bila semua jendela tertutup alarm tidak akan berbunyi dan rumah berada dalam kondisi aman.
Gambar 4.17 Sistem alarm jendela dengan gerbang OR
D.Gerbang NAND
Gerbang logikan NAND prinsip kerjanya adalah gabungan dari gerbang logika AND dan NOT. Keluaran dari gerbang logika NAND akan berlawanan (terbalik) dengan gerbang logika AND. Gerbang logikan NAND terdiri atas dua atau lebih terminal masukan dan satu terminal keluaran. Lambang logika NAND seperti ditunjukan pada gambar 4.18.
Gambar 4.18 Lambang gerbang logika NAND
Operasi gerbang NAND
Gerbang logika NAND hanya akan menghasilkan keluaran rendah jika semua masukan berada dalam kondisi tinggi. Jika salah satu masukan rendah, keluaran gerbang NAND akan tinggi. Apabila sebuah gerbang NAND diberi masukan bernama A dan B dan keluaran dinamai X maka kemungkinan keluaran gerbang logika ini seperti diilustrasikan pada Gambar 4.19. Tabel kebenaran dari gerbang NAND seperti ditampilkan pada Tabel 4.5.
Masukan A Masukan B Keluaran X Masukan A Masukan B Keluaran X
Gambar 4.19 Ilustrasi keluaran gerbang NAND untuk berbagai kombinasi masukan. Tabel 4.5 Tabel kebenaran gerbang logika NAND
Masukan Keluaran A B X 0 0 1 1 0 1 0 1 1 1 1 0
1 = Tinggi dan 0 = Rendah
Operasi dengan masukan berbentuk gelombang
Jika ada dua masukan berbentuk gelombang A dan B pada terminal masukan NAND maka kondisi keluaran dapat diperhatikan pada gelombang X. Berdasarkan Gambar 4.20 terlihat, jika kedua masukan (A dan B) berada dalam kondisi tinggi maka keluaran X akan rendah. Sementara itu, jika salah satu masukan rendah maka keluaran akan berada dalam kondisi tinggi.
Untuk 4 interval ini masukan A dan B keduanya berada dalam kondisi tinggi sehingga X menjadi rendah
Ekspresi logika untuk gerbang NAND
Ekspresi Boolean untuk dua masukan gerbang NAND yaitu A dan B adalah operasi logika AND yang kemudian di komplemen (dibalik nilainya). Dalam persamaan matematis ekspresi logika NAND dapat ditulis dalam bentuk
Dari persamaan ini dapat diperoleh nilai X untuk semua nilai yang munkin pada dua masukan seperti dalam table 4.5.
Tabel 4.5 Ekspresi Boolean untuk dua masukan NAND
A B 0 0 1 1 0 1 0 1
1 = Tinggi dan 0 = Rendah
Aplikasi
Sebagai contoh dari pemakaian logika NAND ini dapat diperhatikan ilustrasi dalam Gambar 4.21 berikut. Dua buah tanki air dipasang sensor untuk mendeteksi level air. Sensor level air akan memiliki sinyal tinggi jika tangki berisi air lebih dari ¼ dan akan rendah jika level air kurang dari ¼. Jika salah satu tanki isinya kurang dari ¼ maka LED Merah akan menyala, namun jika kedua tangki terisi lebih dari1/4 LED Hijau akan menyala.
Gambar 4.21 Indikator level air dalam tangki
LED Hijau
E.Gerbang NOR
Gerbang NOR merupakan gabungan dari gerbang OR dan NOT. Keluaran gerbang NOR ini adalah kebalikan dari hasil keluaran gerbang OR. Seperti pada gerbang OR, gerbang NOR juga memiliki terminal masukan dua atau lebih dan satu terminal keluaran. Lambang dari gerbang NOR ini dapat diperhatikan seperti pada gambar 4.22.
Gambar 4.22 Lambang gerbang NOR
Operasi Gerbang NOR
Gerbang NOR akan menghasilkan keluaran rendah jika salah satu masukannya memiliki level tinggi. Hanya jika semua masukan rendah akan membuat keluarannya tinggi. Untuk gerbang NOR dengan dua masukan A dan B serta satu keluaran X, maka variasi keluaran sebagai hasil kombinasi masukan seperti terlihat pada Gambar 4.23. Hubungan antara kondisi keluaran dengan masukan dapat diperhatikan dalam tabel kebenaran dalam Tabel 4.6
Gambar 4.23 Logika masukan dan keluaran gerbang NOR Tabel 4.6 Tabel kebenaran gerbang logika NOR
Masukan Keluaran A B X 0 0 1 1 0 1 0 1 1 1 1 0 Masukan A Masukan B Keluaran X Atau Masukan A Masukan B Keluaran X
Operasi dengan masukan berbentuk gelombang
Keluaran X dari gerbang logika NOR dapat berubah sesuai dengan kondisi dari masukan gelombang A dan B pada terminal masukan. Gambar 4.23 memberikan ilustrasi operasi gerbang NOR terhadap dua masukan (A dan B). Apabila salah satu masukan dari NOR tinggi maka keluaran akan berada dalam kondisi rendah. Keluaran akan tinggi hanya jika kedua masukan berada dalam kondisi rendah.
Gambar 4.23 Respon keluaran gerbang NOR terhadap kondisi masukan
Ekspresi logika gerbang NOR
Ekspresi Boolean untuk keluaran gerbang NOR dengan dua masukan dapat ditulis sebagai
Persamaan ini menyatakan bahwa variable masukan pertama dilakukan operasi OR kemudian hasilnya di komplemen (dibalik). Hasil ekspresi NOR ini seperti terdapat dalam tabel 4.7.
Tabel 4.7 Ekspresi Boolean untuk dua masukan NOR
A B 0 0 1 1 0 1 0 1
F. Ekslusif OR dan NOR
Eksklusif OR (XOR)
Lambang standar untuk gerbang logika eksklusif OR (XOR) seperti pada Gambar 4.24. Keluaran dari gerbang logika XOR akan tinggi hanya jika kedua masukan memiliki level logika berbeda. Bila kedua masukan berada dalam level yang sama tinggi-tinggi atau rendah-rendah, maka keluarannya akan rendah.
Gambar 4.24 Lambang gerbang logika XOR
Kombinasi masukan dan keluaran gerbang logika XOR untuk dua masukan ditampilkan dalam gambar 4.25. Sementara dalam Tabel 4.8 adalah table kebenaran dari operasi gerbang logika XOR.
Gambar 4.25 Kombinasi gerbang logika XOR dengan dua masukan Tabel 4.8 Tabel kebenaran gerbang logika XOR
Masukan Keluaran A B X 0 0 1 1 0 1 0 1 0 1 1 0 Masukan A Masukan B Keluaran X
Operasi XOR dengan masukan gelombang
Gambar 4.26 Operasi XOR dengan masukan berbentuk gelombang
Eksklusif NOR (XNOR)
Lambang standar dari gerbang logika eksklusif NOR (XNOR) ditunjukan pada Gambar 4.27. Kombinasi gerbang logika XNOR untuk dua masukan seperti dalam Gambar 4.28. Berdasarkan Gambar 4.28 terlihat, gerbang XNOR akan memiliki keluaran rendah jika level masukannya berbeda dan akan tinggi jika level masukannya berada dalam kondisi yang sama. Table kebenaran dari gerbang XNOR ini ditampilkan dalam Tabel 4.9.
Gambar 4.27 Lambang logika XNOR
Gambar 4.28 Kombinasi gerbang logika XNOR dengan dua masukan Tabel 4.9 Tabel kebenaran gerbang logika XNOR
Masukan Keluaran A B X 0 0 1 1 0 1 0 1 1 0 0 1 Masukan A Masukan B Keluaran X
BAHAN AJAR (Hand Out)
Bahan Kajian : Elektronika Digital Kode : ...
SKS : 3
Program Studi : Fisika Pertemuan ke : 5
Dosen : Yohandri, Ph.D
Learning Outcomes (Capaian Pembelajaran) bahan kajian terkait KKNI :
Mengkomunikasikan tentang aljabar Boolean.
Materi :
1. Ekspresi dan Operasi Boolean 2. Hukum dan aturan aljabar Boolean 3. Teorema DeMorgan
4. Peta Karnaugh
Uraian Materi
A.Ekspresi dan Operasi Boolean
Aljabar Boolean adalah matematik dalam sistem digital. Pengetahuan dasar dari aljabar Booelan tidak dapat diabaikan untuk mempelajari dan menganalisis rangakain logika. Variabel, komplemen dan literal adalah komponen yang digunakan dalam aljabar Boolean. Variabel adalah suatu lambang (biasanya berupa huruf) yang digunakan untuk menampilkan jumlah logika. Suatu variable dapat memiliki nilai 1 atau 0. Komplemen adalah kebalikan dari variable yang biasa tandai dengan garis di atas variabel. Sebagai contoh, komplemen variable A biasa disebut dengan “bukan A” atau “A garis”. Literal adalah sebuah variable atau komplemen dari variable.
Penjumlahan Boolean
Seperti sudah dijelaskan dalam materi sebelumnya, penjumlahan Boolean sama dengan operasi logika OR dan ilustrasi aturan dasar menggunakan gerbang OR seperti Gambar 5.1. Dalam aljabar Boolean, komponen jumlah merupakan jumlah dari literal. Dalam rangkaian logika, komponen jumlah dihasilkan oleh sebuah operasi OR tanpa melibatkan operasi AND. Beberapa contoh dari jumlah adalah A+B, A + , A + B +
dan + B + C + . Jumlah komponen sama dengan 1 jika satu atau lebih literal bernilai 1. Sebaliknya jumlah akan sama dengan 0 jika tiap literal sama dengan 0.
Gambar 5.1 Aturan penjumlahan Boolean pada gerbang OR
Perkalian Boolean
Perkalian Boolean sama dengan operasi AND dan aturan dasar seperti diilustrasikan dalam Gambar 5.2. Dalam rangkaian logika, komponen produk dihasilkan oleh operasi AND tanpa melibatkan oerpasi OR. Beberapa contoh komponen produk adalah AB, A , ABC, dan A C . Produk akan bernilai 1 jika semua literal bernilai 1. Sebaliknya produk sama dengan 0 jika salah satu literal bernilai 0.
Gambar 5.2 perkalian Boolean dalam gerbang AND
B.Hukum dan aturan aljabar Boolean
Untuk dapat menggunakan aljabar Boolean dengn baik, ada beberapa peraturan dan hokum yang harus diikuti. Aturan-aturan dan hokum tersebut adalah aturan penjumlahan dan perkalian, hukum asosiasi pada penjumlahan dan perkaian, hukum distribusi dan 12 aturan dasar aljabara Boolean.
Hukum Aljabar Boolean
Hukum dasar aljabar Boolean adalah hukum komutatif dan asosiatif untuk penjumlahan dan perkalian serta hokum distributive sama seperti pada aljabar pada umumnya. Setiap hokum diilustrasikan dengan dua atau tiga variable, namun tidak ada batasan untuk jumlah variable untuk ini.
Hukum komutatif
Hukum komutatif penjumlahan untuk dua variable ditulis sebagai A + B = B + A
Hukum ini menyatakan bahwa urutan variable dalam operasi OR tidak berpengaruh terhadap hasil operasi. Gambar 5.3 mengilustrasikan hukum komutatif yang diaplikasikan pada gerbang OR dan tidak berpengaruh terhadap urutan pada masukan.
Gambar 5.3 Hukum komutatif pada penjumlahan (gerbang OR) Hukum komutatif untuk perkalian dua variable dapat ditulis sebagai
AB = BA
Urutan variable tidak akan berpengaruh terhadap kondisi keluaran atau hasil dari operasi gerbang AND. Aplikasi hokum komutatif ini dalam gerbang AND seperti ditunjukan dalam Gambar 5.4.
Gambar 5.4 Hukum komutatif pada perkalian (gerbang AND) Hukum asosiasi
Untuk tiga variable hukum asosiasi penjumlahan dapat ditulis seperti A + (B + C) = (A + B ) + C
Hukum ini menyatakan penjumlahan variable lebih dari dua (operasi OR), hasil operasi akan sama untuk pengelompokan masukan yang berbeda.lustrasi penerapan huum ini pada gerbang Or seperti Gambar 5.5.
Gambar 5.5 Hukum asosiasi penjumlahan pada gerbang OR
Sementara itu, untuk perkalian hukum asosiasi menyatakan A(BC) = (AB)C
Dari persamaan ini dapat disimpulkan bahwa tidak ada perbedaan hasil akibat perubahan dalam pengelompokan variable. Dalam gerbang AND hokum ini dapat ditunjukan seperti pada Gambar 5.6.
Gambar 5.6 Hukum asosiasi perkalian pada gerbang AND
Hukum distribusi
Hukum distribusi penjumlahan untuk tiga variable dapat ditulis sebagai A (B + C) = AB + AC
Hukum ini menyatakan hasil operasi OR untuk dua atau lebih variable dan kemudian dilakukan operasi AND sama hasilnya dengan melakukan operasi AND satu variable terhadap satu atau dua variable lainya kemudian dilakukan operasi OR. Sebagai ilustrasi dari hukum ini dalam rangkaian logika dapat diperhatikan pada gambar 5.7.
Gambar 5.7 Penerapan hukum distribusi dala rangakain logika
Aturan Aljabar Boolean
Untuk menyederhanakan dan merubah ekspresi Boolean dapat digunakan 12 aturan dasar seperti terdapat dalam Tabel 5.1. Aturan 1 hingga 9 untuk penerapan pada
gerbang logika, sementara aturan 10 hingga 12 aturan dan hokum sederhana seperti yng telah diuraiakan sebelumnya.
Tabel 5.1 Dua belas aturan dasar
No Aturan No Aturan 1 A + 0 = A 7 A . A = A 2 A + 1 = 1 8 A . = 0 3 A . 0 = 0 9 = A 4 A . 1 = A 10 A + AB = A 5 A + A = A 11 A + B = A + B 6 A + = 1 12 (A+B)(A+C) = A + BC
Aturan 1. A + 0 = A
Sebuah variable di OR kan dengan 0 akan selalu sama dengan variable itu sendiri. Jika variable A bernilai 1 maka keluaran variable X adalah 1 atau sama dengan nilai A. Jika A nilainya 0 maka keluarannya akan sama dengan nilai A yaitu 0. Penerapan aturan ini dalam gerbang logika seperti Gambar 5.8 dimana salah satu masukan selalu bernilai 0.
Gambar 5.8 Aturan 1 dalam gerbang OR
Aturan 2. A + 1 = 1
Jika variable A di OR kan dengan 1 maka akan selalu memiliki keluaran 1. Aturan ini seperti diilustrasikan pada Gambar 5.9 dengan salah satu masukan dijaga bernilai 1.
Gambar 5.9 Aturan 2 dalam gerbang OR
Aturan 3. A . 0 = 0
Apabila sebuah variable di AND kan dengan 0 maka keluarannya akan selalu bernilai 0. Jika salah satu saja dri masukan gerbang AND bernilai 0 maka keluaranya akan bernilai 0. Ilustrasi aturan ini dapat diperhatikan dalam Gambar 5.10.
Gambar 5.10 Aturan 3 dalam gerbang AND
Aturan 4. A . 1 = A
Jika sebuah variable di AND kan dengan 1 maka keluaran akan sama dengan variable itu sendiri. Dalam gerbang AND salah satu masukanya dibuat tetap bernilai 1 seperti Gambar 5.11.
Gambar 5.11 Aturan 4 dalam gerbang AND
Aturan 5. A + A = A
Sebuah variable di OR kan dengan variable itu sendiri akan menghasilkan keluaran sama dengan variable tersebut. Gambar 5.12 manampilkan gerbang OR dengan kedua masukan terdiri atas variable yang sama.
Gambar 5.12 Aturan 5
Aturan 6. A + = 1
Sebuah variable di OR kan dengan komplemennya (lawannya) akan selalu sama dengan 1. Jika nilai A = 0 maka 0 + = 0 + 1 = 1. Dalam rangkain gerbang OR aturan ini terlihat seperti dalam Gambar 5.13.
Gambar 5.13 Aturan 6 dalam gerbang OR
Aturan 7. A . A = A
Jika sebuah variable di AND kan dengan variable itu sendiri maka keluaran akan sama dengan variable tersebut. Ilustrasi aturan ini dalam gerbang AND seperti terlihat dalam Gambar 5.14
Aturan 8. A . = 0
Sebuah varibel di AND kan dengan komplemenya akan menghasilkan keluaran sama dengan 0. Gambar 5.15 menampilkan rangkaian logika untu aturan 8.
Gambar 5.15 Rangkaian gerbang logika aturan 8
Aturan 9. = A
Komplemen dua kali dari suatu variable akan sama dengan variable itu sendiri. Aturan ini ditunjukan dalam rangakain logika pada Gambar 5.16.
Gambar 5.16 Rangkaian logika komplemen dua kali
Aturan 10. A + AB = A (1 + B )
Aturan ini menerapkan hukum distribusi, aturan 2 dan aturan 4. Secara aljabar Boolean dapat ditunjukan bahwa
A + AB = A (1+B) hokum distribusi = A.1 aturan 2 (1+B) = 1 = A aturan 4 A.1 = A
Rangkaian logika dan table kebenarannya dapat diperhatikan seperti pada Gambar 5.17 dan Tabel 5.2.
Tabel 5.2 Tabel kebenaran aturan 10
Gambar 5.17 rangkaian logika aturan 10
Aturan 11. A + B = A + B
Aturan ini dapat dibuktikan dengan beberapa aturan dan hokum seperti berikut A + B = (A + AB) + B Aturan 10; A = A+AB
= (AA + AB) + B Aturan 7; A = AA
= AA + AB + A + B Aturan 8; penjumlahan = 0 = (A + )(A + B) Hukum distribusi
= 1. (A + B) Aturan 6; A + = 1
= A + B Aturan 4
Ilustrasi rangkaian gerbang logika dan table kebenaran dapat diperhatikan pada Gambar 5.18 dan Tabel 5.3
Gambar 5.18 Rangkaian logika aturan 11
Tabel 5.3 Table kebenaran aturan 11
Aturan 12. (A + B)(A + C) = A + BC
Pembuktian aturan ini dapat diperhatikan seperti uraian berikut
(A + B)(A + C) = AA + AC + AB + BC Hukum distributive = A + AC + AB + BC Aturan 7
= A (1+C) + AB + BC Hukum distributive = A.1 + AB + BC Aturan 2
= A(1+B) + BC Huum distribusi = A.1 + BC Aturan 2
= A + BC Aturan 4

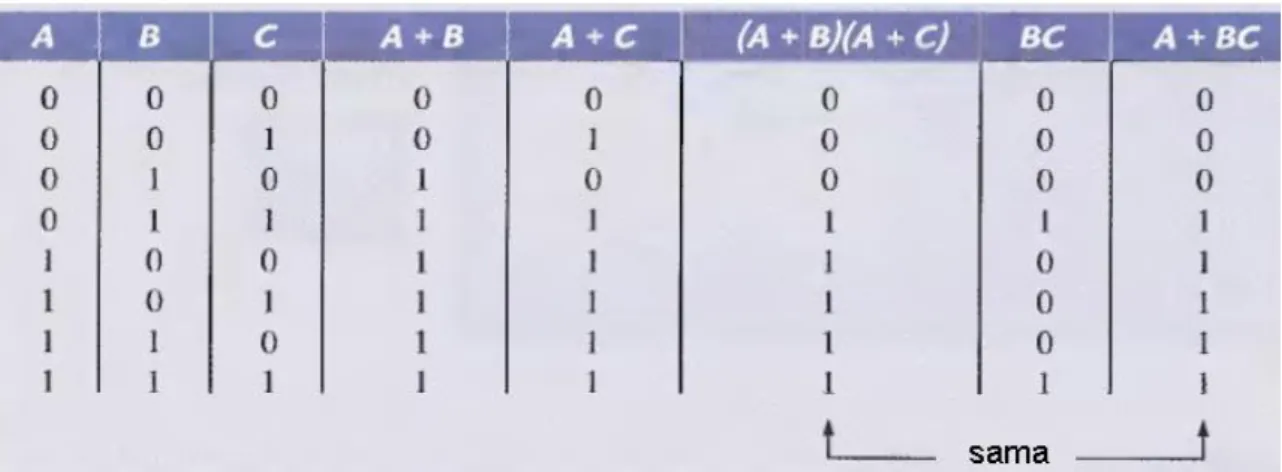

Rangkaian logika dan table kebenaran seperti terlihat pada Gambar 5.19 dan Tabel 5.4.
Gambar 5.19 Rangkaian logika aturan 12
BAHAN AJAR (Hand Out)
Bahan Kajian : Elektronika Digital Kode : ...
SKS : 3
Program Studi : Fisika Pertemuan ke : 6
Dosen : Yohandri, Ph.D
Learning Outcomes (Capaian Pembelajaran) bahan kajian terkait KKNI :
Menganalisis rangkaian kombinasi logika.
Materi :
1. Rangkaian kombinasi logika dasar 2. Penerapan kombinasi logika
Uraian Materi
A.Rangkaian kombinasi logika dasar
1. Logika AND-OR
Gambar 6.1a menunjukan sebuah rangkaian AND-OR yang tediri atas gerbang AND dengan dua masukan dan sebuah gerbang OR dengan 2 masukan. Sementara pada Gambar 6.1b adalah simbol ANSI standar dari rangkaian AND-OR.
Gambar 6.1 Rangkaian logika AND-OR; (a) Diagram logika dan (b) Simbol
Tabel kebenaran dari logika AND-OR dapat diperhatikan dalam table 6.1. Berdasarkan table ini dapat dijelaskan bahwa keluaran X akan tinggi jika kedua masukan A dan B tinggi atau C dan D tinggi.
Tabel 6.1 Tabel kebenaran logika AND-OR
2. Logika kebalikan AND-OR
Untuk keluaran rakaian AND-OR yang dibalik dilakukan dengan memasang logika NOT pada bagian kelurannya. Ekspresi kebalikan AND-OR dapat ditulis sebagai
Diagram logika dan symbol dapat diperhatikan dalam Gambar 6.2. Secara umum rangkaian kebalikan AND-OR dapat memiliki beberapa gerbang AND dengan sejumlah masukan.
Gambar 6.2 Rangkaian kebalikan AND-OR; (a) Diagram logika dan (b) Simbol
Berdasarkan Gambar, untuk empat masukan gerbang AND, keluaran X akan rendah jika kedua masukan A dan B tinggi atau C dan D tinggi.
3. Logika Eksklusif OR
Gerbang logika eksklusif OR merupakan kombinasi dua buah gerbang AND, satu gerbang OR dan dua inverter (NOT). Diagaram logika dan dan symbol seperti terlihat dalam Gambar 6.3.
Gambar 6.3 Logika eksklusif OR; (a) diagram logika, (b) Simbol ANSI Keluaran dari rangkaian logika ini dapat diungkapkan dengan
Kondisi keluaran dari rangkaian ini seperti terlihat pada table kebenaran dalam Tabel 6.2. Perlu diingat bahwa keluaran akan tinggi hanya jika kedua masukan memiliki level yang berlawanan. Operator khusus dari eksklusif OR adalah , sehingga keluaran X dapat ditulis sebagai
X = A B
Tabel 6.2 Tabel kebenaran eksklusif OR
4. Logika Eksklusif NOR
Eksklusif NOR adalah komplemen atau kebalikan dari eksklusif OR yang dapat diungkapkan dalam persamaan
Kondisi keluaran X akan tinggi hanya jika kedua masukan A dan B berada dalam level yang sama.
Eksklusif NOR dapat dibuat dengan menambahkan sebuah inverter pada keluaran eksklusif OR seperti terlihat dalam Gambar 6.4a atau dengan cara langsung seperti pada Gambar 6.4b.
Gambar 6.4 Diagram logika eksklusif NOR
B.Penerapan kombinasi logika
1. Dari persamaan Boolean ke rangkaian logika
Untuk merubah dari persamaan Boolean ke rangkaian logika diperlukan pemeriksaan pada persamaan dan menandakan dalam komponen persamaan jenis gerbang logika yang digunakan. Sebagai contoh perhatikan persamaan berikut
X = AB + CDE
Dapat dilihat dalam persamaan terdapat 5 variabel yang menjadi masukan yaitu A, B, C, D dan E. Suku pertama dalam persamaan (AB) merupakan operasi AND antara A dengan B. Sementara suku kedua (CDE) juga operasi AND antara C, D dan E. Penjumlahan suku pertama dengan suku kedua merupakan operasi OR. Dari uraian ini dapat dijelaskan bahwa gerbang logika yang dibutuhkan untuk membangun rangkaian logika yang sesuai dengan persamaan ini adalah 2 gerbang AND dan 1 gerbang OR. Hasil rangkaian logika dari persamaan ini dapat dilihat dalam Gambar 6.5
2. Dari tabel kebenaran ke rangkaian logika
Untuk merancang rangkaian logika dari table kebenaran diperlukan perumusan terhadap persamaan berdasarkan hasil dari tael kebenaran. Sebagai contoh perhatikan table kebenaran dalam Tabel 6.3
Tabel 6.3 Tabel kebenaran dari suatu keluaran X
Berdasarkan table kebenaran ini daapr dirumuskan, rangakaian memiliki tiga terminal masukan. Untuk nilai X = 1 dapat dilihat adanya operasi OR menurut persamaan
Suku pertama dan suku kedua dalam persamaan dibentuk oleh gerbang AND dengan tiga variable masukan. Pengabungan kedua suku dalam persamaan dilakukan dengan menggunakan gerbang OR. Komplemen dari nilai A, B dan C dibuat menggunakan gerbang NOT. Hasil rangkaian logika berdasarkan table kebenaran ini seperti pada Gambar 6.6.
BAHAN AJAR (Hand Out)
Bahan Kajian : Elektronika Digital Kode : ...
SKS : 4
Program Studi : Fisika Pertemuan ke : 7
Dosen : Yohandri, Ph.D
Learning Outcomes (Capaian Pembelajaran) bahan kajian terkait KKNI :
Menganalisis fungsi-fungsi dari rangkaian kombinasi logika.
Materi :
1. Penjumlah dasar 2. Comparator
Uraian Materi A.Penjumlah dasar
1. Penjumlah setengah (half adder)
Penjumlahan setengah menerima dua digit biner pada masukan dan menghasikan dua digit biner pada keluarannya yaitu jumlah dan bit carry. Simbol penjumlah setengah seperti terlihat dalam Gambar 7.1
Gambar 7.1 Simbol penjumlah setengah
Logika penjumlah setengah
Tabel kebenaran dari penjumlah setengah dapat diperhatikan seperti dalam Tabel 7.1. Persamaan dapat diturunkan berdasarkan dari jumlah dan carry keluaran sebagai fungsi dari masukan. Seperti terlihat di table, Carry keluaran (Cout) hanya akan 1 jika
Tabel 7.1 Tabel kebenaran penjumlah setengah
Persamaan ini merupakan operasi AND dari masukan A dan B. Oleh sebab itu keluaran carry dapat dirumuskan dengan persamaan
Cout = AB
Sementara keluaran jumlah ( ) hanya akan bernilai1 jika nilai variable masukan A dan B tidak sama. Dengan demikian persamaan keluaran jumlah dapat dirumuskan sebagai
= A B
Berdasarkan dari kedua persamaan di atas maka implementasi angakai logika penjumlah setengah dapat dikembangkan. Carry keluaran dihasilkan dari gerbang AND dengan variable masukan A dan B, sementara keluaran jumlah dihasilkan oleh gerbang eksklusif OR dengan masukan A dan B. Rangkaian logika penjumlah setengah seperti dalam Gambar 7.2.
Gambar 7.2 Rangkaian logika penjumlah setengah
2. Penjumlah Penuh (Full adder)
Penjumlah penuh menerima dua bit masukan dan satu carry masukan dan menghasilkan keluaran jumlah dan carry keluaran. Perbedaan dengan penjumlah setengah adalah, masukan penjumlah penuh menerima carry masukan. Simbol dan table kebenaran dari penjumlah penuh seperti terlihat dalam Gambar 7.3 dan Tabel 7.2.
Gambar 7.3 Simbol penjumlah penuh Tabel 7.2 Tabel kebenaran penjumlah penuh
Logika penjumlah penuh
Penjumlah penuh harus menjumlahkan dua bit masukan dan carry masukan (Cin). Seperti pada penjumlah setengah, jumlah masukan bit A dan B dibangun oleh
operasi eksklusif OR. Jika carry masukan ikut dijumlahkan maka carry ini juga akan melakukan operasi eksklusif OR dengan hasil dari eksklusif OR A dan B. Secara sederhana persamaan keluaran jumlah dapat diekspresikan dengan
= (A B) Cin
Berdasarkan persamaan dapat disimpulkan, penjumlahan penuh dapat dibangun menggunakan gerbang eksklusif OR dengan 2 masukan. Eksklusif OR pertama berkerja menghasilkan A B sementara eksklusif OR kedua untuk (A B) Cin. Rangkaian
Gambar 7.4 Rangkaian logika keluaran jumlah
Untuk carry keluaran dapat di rumuskan dengan persamaan Cout = AB + (A B)Cin
Dengan demikian rangkaian logika penjumlah penuh dapat dibangun seperti terlihat dalam Gambar 7.5. Dalam sibol rangkaian logika penjumlah penuh ini dapat dilukiskan seperti dalam Gambar 7.6.
Gambar 7.5 Rangkain lengkap penjumlah penuh
Gambar 7.6 Simbol penjumlah penuh; (a) penjumlah penuh dengan dua penjumlah setengah dan (b) Smbol penjumlah penuh
