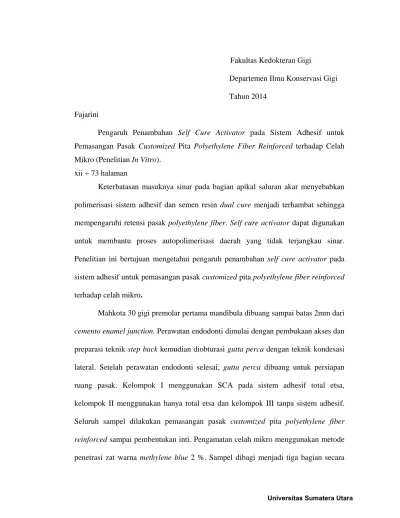

Fakultas Kedokteran Gigi
Departemen Ilmu Konservasi Gigi Tahun 2014
Fajarini
Pengaruh Penambahan Self Cure Activator pada Sistem Adhesif untuk Pemasangan Pasak Customized Pita Polyethylene Fiber Reinforced terhadap Celah Mikro (Penelitian In Vitro).
xii + 73 halaman
Keterbatasan masuknya sinar pada bagian apikal saluran akar menyebabkan polimerisasi sistem adhesif dan semen resin dual cure menjadi terhambat sehingga mempengaruhi retensi pasak polyethylene fiber. Self cure activator dapat digunakan untuk membantu proses autopolimerisasi daerah yang tidak terjangkau sinar. Penelitian ini bertujuan mengetahui pengaruh penambahan self cure activator pada sistem adhesif untuk pemasangan pasak customized pita polyethylene fiber reinforced terhadap celah mikro.
Mahkota 30 gigi premolar pertama mandibula dibuang sampai batas 2mm dari cemento enamel junction. Perawatan endodonti dimulai dengan pembukaan akses dan
preparasi teknik step back kemudian diobturasi gutta perca dengan teknik kondesasi lateral. Setelah perawatan endodonti selesai, gutta perca dibuang untuk persiapan ruang pasak. Kelompok I menggunakan SCA pada sistem adhesif total etsa, kelompok II menggunakan hanya total etsa dan kelompok III tanpa sistem adhesif. Seluruh sampel dilakukan pemasangan pasak customized pita polyethylene fiber reinforced sampai pembentukan inti. Pengamatan celah mikro menggunakan metode
penetrasi zat warna methylene blue 2 %. Sampel dibagi menjadi tiga bagian secara
horizontal yaitu coronal, middle dan apical. Bagian atas dari potongan sampel tersebut diamati dibawah stereomikroskop dengan pembesaran 20 x, kemudian diberi skor 0-4 pada daerah perluasan penetrasi zat warna.
Hasil uji statistik Kruskal-Wallis menunjukkan ada perbedaan yang signifikan terhadap celah mikro pada bagian coronal, middle dan apical diantara ketiga kelompok (p<0.05). Uji Mann-Whitney menunjukkan tidak ada perbedaan yang signifikan antara bagian coronal, middle dan apical antara kelompok I dan II (p>0.05) dan ada perbedaan yang signifikan pada bagian coronal, middle dan apical antara kelompok I-III dan II-III (p<0.05). Kesimpulannya tidak ada pengaruh penambahan self cure activator pada sistem adhesif untuk pemasangan pasak customized pita polyethylene fiber reinfoced terhadap celah mikro.
Kata kunci : polyethylene fiber reinforced, celah mikro, total etsa. Daftar pustaka : 45 (2000-2013)
