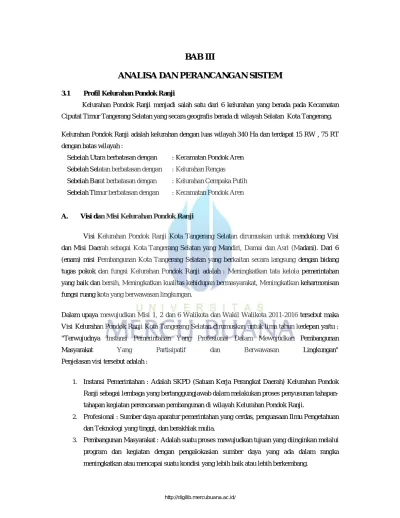

BAB III ANALISA DAN PERANCANGAN SISTEM

(1)

BAB III

ANALISA DAN PERANCANGAN SISTEM

3.1 Profil Kelurahan Pondok Ranji

Kelurahan Pondok Ranji menjadi salah satu dari 6 kelurahan yang berada pada Kecamatan Ciputat Timur Tangerang Selatan yang secara geografis berada di wilayah Selatan Kota Tangerang.

Kelurahan Pondok Ranji adalah kelurahan dengan luas wilayah 340 Ha dan terdapat 15 RW , 75 RT dengan batas wilayah :

− Sebelah Utara berbatasan dengan : Kecamatan Pondok Aren − Sebelah Selatan berbatasan dengan : Kelurahan Rengas − Sebelah Barat berbatasan dengan : Kelurahan Cempaka Putih − Sebelah Timur berbatasan dengan : Kecamatan Pondok Aren

A. Visi dan Misi Kelurahan Pondok Ranji

Visi Kelurahan Pondok Ranji Kota Tangerang Selatan dirumuskan untuk mendukung Visi dan Misi Daerah sebagai Kota Tangerang Selatan yang Mandiri, Damai dan Asri (Madani). Dari 6 (enam) misi Pembangunan Kota Tangerang Selatan yang berkaitan secara langsung dengan bidang tugas pokok dan fungsi Kelurahan Pondok Ranji adalah : Meningkatkan tata kelola pemerintahan yang baik dan bersih, Meningkatkan kualitas kehidupan bermasyarakat, Meningkatkan keharmonisan fungsi ruang kota yang berwawasan lingkungan.

Dalam upaya mewujudkan Misi 1, 2 dan 6 Walikota dan Wakil Walikota 2011-2016 tersebut maka Visi Kelurahan Pondok Ranji Kota Tangerang Selatan dirumuskan untuk lima tahun kedepan yaitu : "Terwujudnya Instansi Pemerintahan Yang Profesional Dalam Mewujudkan Pembangunan Masyarakat Yang Partisipatif dan Berwawasan Lingkungan" Penjelasan visi tersebut adalah :

1. Instansi Pemerintahan : Adalah SKPD (Satuan Kerja Perangkat Daerah) Kelurahan Pondok Ranji sebagai lembaga yang bertanggungjawab dalam melakukan proses penyusunan tahapan-tahapan kegiatan perencanaan pembangunan di wilayah Kelurahan Pondok Ranji.

2. Profesional : Sumber daya aparatur pemerintahan yang cerdas, penguasaan Ilmu Pengetahuan dan Teknologi yang tinggi, dan berakhlak mulia.

3. Pembangunan Masyarakat : Adalah suatu proses mewujudkan tujuan yang diinginkan melalui program dan kegiatan dengan pengalokasian sumber daya yang ada dalam rangka meningkatkan atau mencapai suatu kondisi yang lebih baik atau lebih berkembang.

(2)

4. Partisipatif : Adalah mewujudkan tujuan atau keinginan yang merupakan harapan dari seluruh stakeholder.

5. Wawasan Lingkungan : Artinya masyarakat mempunyai kepekaan terhadap lingkungan, mematuhi aturan/norma/etika dalam mewujudkan tujuan yang ingin dicapai.

Pernyataan misi membawa organisasi kepada suatu fokus. Misi menjelaskan mengapa organisasi itu ada, apa yang dilakukannya, dan bagaimana melakukannya.

Misi adalah sesuatu yang dilaksanakan/diemban oleh instansi pemerintah, sebagai penjabaran dari visi yang telah ditetapkan. Dengan pernyataan misi diharapkan seluruh pegawai dan pihak yang berkepentingan (stakeholders ) dapat mengenal instansi pemerintah dan mengetahui peran dan programnya serta hasil yang diperoleh dimasa mendatang. Pernyataan misi yang jelas, akan memberikan arahan jangka panjang dan stabilitas manajemen dan kepemimpinan organisasi. Adapun Misi Kelurahan Pondok Ranji adalah sebagai berikut:

1. Mewujudkan aparatur Kelurahan Pondok Ranji yang profesional, produktif, berkomitmen tinggi, dan berakhlak mulia;

2. Meningkatkan pemanfaatan teknologi informasi dan sistem informasi manajemen untuk mewujudkan pelayanan yang efektif dan efisien;

3. Menerapkan Standar Pelayanan Minimal (SPM) sesuai dengan peraturan perundangan yang berlaku;

4. Mendorong masyarakat Ciputat Timur untuk aktif dan partisipatif dalam setiap kegiatan dan program pembangunan;

5. Membangun kemitraan dengan sektor private/dunia usaha dan Lembaga Swadaya Masyarakat (Non Government Organization);

6. Menerapkan pola dan mekanisme pemanfaatan ruang yang sesuai dengan prosedur hukum yang berlaku.

(3)

B. Struktur Organisasi Kelurahan Pondok Ranji

Gambar 3. 1 Struktur Organisasi Kelurahan Pondok Ranji

Berikut ini merupakan keterangan dari tugas dan fungsi bagian-bagian yang ada pada kelurahan pejagalan sesuai dengan struktur organisasi diatas, sebagai berikut:

1. Lurah

a. Lurah mempunyai tugas pokok menyelenggarakan urusan pemerintahan,

Pembangunan dan kemasyarakatan serta melaksanakan urusan pemerintahan yang dilimpahkan oleh walikota.

b. Mengkordinasikan pelaksanaan tugas Sekretariat Keluarahan dan seksi. c. Melakukan pembinaan organisasi kemasyarakatan di wilayah kelurahan. d.

2. Sekretaris Kelurahan

a. Menyusun rencana, pengendalian, evaluasi penyusunan laporan dan pengelolaan keuangan dan administrasi kelurahan.

b. Menyiapkan , mengumpulkan dan menyusun bahan laporan Kelurahan yang terkait dengan tugas Sekretariat.

(4)

c. Melaksanakan pengelolaan keuangan, pegawai dan barang. d. Mengatur kegiatan acara kelurahan.

e. Melaporkan dan mempertanggungjawabkan pelaksaan tugas Sekretariat.

3. Kasi Pemerintahan

a. Melaksanakan pengumpulan dan pengolahan data administrasi pemerintahan.

b. Memfasilitasi pelaksanaan pemilihan, pengangkatan dan pemberhentiaan Ketua RW dan Ketua RT, serta membantu penyelesaian proses administrasinya.

c. Melaksanakan administrasi Pertanahan.

d. Melaksanakan tugas kedinasan lainnya yang diberikan atasan. e. Melaksanakan penyusunan rencana kerja pemerintahan kelurahan.

4. Kasi Kesejahteraan Sosial (Kesos)

a. Memimpin, Mengatur, Membina dan Mengendalikan Kegiatan Seksi Kesejahteraan Sosial.

b. Menyimpan dan menyusun program kerja dan rencana kegiatan Seksi Kesejahteraan Sosial sesuai dengan kebijakan dan Program Kerja Kelurahan.

c. Menyiapkan bahan konsep naskah sesuai dengan bidang tugas dan petunjuk lurah. d. Melaksanakan kordinasi teknis dengan pejabat atau satuan kerja lainnya di dalam

maupun diluar lingkungan Kelurahan tentang pelayanan jasa publik mengenai hal-hal yang berkaitan dengan kesejahteraan sosial.

e. Memberikan pelayanan kepada masyarakat mengenai kesejahteraan sosial .

5. Kasi Pelayanan Umum (Yanum)

a. Penyusun dan Pelaksanaan rencana program kerja kelurahan bidang pelayanan umum. b. Penghimpunan peraturan perundang-undangan, pedoman, petunjuk, teknis, dan bahan-bahan yang berhubungan dengan penyelenggaraan pelayanan umum kelurahan.

c. pelaksanaan pelayanan masyarakat berupa pemberian pengantar penerbitan Kartu Tanda Penduduk, Kartu Susunan Keluarga dan keterangan penduduk lainnya.

d. pelaksanaan pemantauan pemeliharaan prasarana dan fasilitas pelayanan umum. e. pengelolaan pengaduan masyarakat.

6. Kasi Ekonomi Dan Pembangunan (Ekbang)

(5)

b. Menyusun rencana dan program kerja Seksi Ekonomi dan Pembangunan.

c. Mendistribusikan pekerjaan dan memberi petunjuk pelaksaan tugas kepada bawahan. d. Membimbing, mengendalikan dan mengevaluasi hasil kerja dalam upaya

meningkatkan produktivitas kerja.

e. Menyusun konsep kebijakan pimpinan di bidang ekonomi dan pembangunan.

f. Menyusun konsep naskah dinas yang berkaitan dengan Seksi Ekonomi dan pembangunan.

7. Pelaksana

a. Pelaksana adalah pelaksana lapangan, sebagai pembantu kepala lurah dalam melaksanakan tugas-tugas yang berkaitan dengan pelayanan masyarakat secara teknis dilapangan, bertanggung jawab kepada kepala lurah.

8. Bendahara

a. Membuka rekening kas Kelurahan bersama Lurah atas nama Kelurahan. Menerima dan menyimpan uang.

b. Melaksanakan pembayaran dari uang yang dikelolanya.

c. Membukukan penerimaan dan pengeluaran uang disertai dokumen atau bukti-bukti pendukung yang sah.

d. Mempertanggungjawabkan pengeluaran uang. e. Menyampaikan laporan keuangan kepada Lurah.

3.2 Analisa Sistem

3.2.1 Analisa Sistem Berjalan

Analisa sistem berjalan adalah proses tahapan sistem yang sedang berjalan. Analisa dilakukan untuk mengetahui masalah yang terdapat pada sistem berjalan yang sudah ada, Berikut ini adalah rancangan sistem berjalan :

(6)

3.2.2 Activity Diagram Sistem Berjalan

(7)

Tabel 3. 1 Deskripsi Activity Diagram Warga

Nama Activity Diagram Warga

Aktor Warga

Deskripsi Warga mengajukan surat keterangan sertifikat tanah tidak sengketa untuk mendaftarkan sertifikat tanah

Tindakan Utama Warga yang ingin mendaftarkan sertifikat kepemilikan tanah, langsung datang ke kelurahan dan membawa dokumen tanah yang diperlukan untuk mendaftarkan ke kelurahan.

Tabel 3. 2 Deskripsi Activity Diagram Kasi Pemerintahan Nama Activity Diagram Kasi Pemerintahan

Aktor Kasi Pemerintahan

Deskripsi Kasi Pemerintahan memperoses sertifikat tanah yang di daftarkan oleh warga

Tindakan Utama Kasi Pemerintahan Menerima permohonan pendaftaran sertifikat kepemilikan tanah dan memeriksa kelengkapan dokumen, apabila sudah lengkap, Kasi Pemerintahan merangkap dan mengarsipkan dokumen tanah.

Tabel 3. 3 Deskripsi Activity Diagram Lurah

Nama Activity Diagram Lurah

Aktor Lurah

Deskripsi Lurah menandatangani pengajuan surat keterangan tanah tidak sengketa.

Tindakan Utama Lurah menandatangani pengajuan surat keterangan tanah tidak sengketa yang telah diperiksa oleh Kasi Pemerintahan untuk keaslian sertifikatnya dan kelengkapan persyaratan pengajuan surat keterangan tanah tidak sengketa

(8)

3.3 Rancangan Usulan 3.3.1 Use Case Diagram Usulan

(9)

Tabel 3. 4 Deskripsi Use Case Login

Tabel 3. 5 Deskripsi Use Case Input Pemilik Tanah

Tabel 3. 6 Deskripsi Use Case Input Data Tanah Nama Use Case Login

Aktor Kasi Pemerintahan dan Warga Deskripsi Kasi Pemerintahan dan Warga Login

Tindakan Utama Kasi Pemerintahan dan Warga Memasukan User name dan Password

Nama Use Case Input Pemilik Tanah

Deskripsi Kasi Pemerintahan Menginput data pemilik tanah

Tindakan Utama Kasi Pemerintahan Menginput data pemilik tanah sesuai dengan KTP.

Nama Use Case Input Data Tanah

Deskripsi Kasi Pemerintahan Menginput data tanah

Tindakan Utama Kasi Pemerintahan Menginput data tanah sesuai dengan dokumen tanah.

(10)

Tabel 3. 7 Deskripsi Use Case Input Data Surat Tanah

Tabel 3. 8 Deskripsi Use Case Input Pembayaran Pajak Tanah

Tabel 3. 9 Deskripsi Use Case Pendaftaran Sertifikat Tanah Nama Use Case Input Data Surat Tanah

Deskripsi Kasi Pemerintahan Menginput data surat tanah

Tindakan Utama Kasi Pemerintahan Menginput data surat tanah sesuai dengan dokumen tanah yang dimiliki pemilik tanah.

Nama Use Case Input Pembayaran Pajak Tanah

Deskripsi Kasi Pemerintahan Input Pembayaran Pajak Tanah

Tindakan Utama Kasi Pemerintahan Input Pembayaran Pajak Tanah yang di bayar oleh Pemilik Tanah.

Nama Use Case Pendaftaran Sertifikat Tanah

Aktor Warga

Deskripsi Warga Pendaftaran Sertifikat Tanah

Tindakan Utama Warga menginput data dokumen Sertifikat Tanah untuk mendaftarkan ke kelurahan.

(11)

Tabel 3. 12 Deskripsi Use Case Input Data User Tabel 3. 10 Deskripsi Use Case Laporan

Nama Use Case Laporan

Aktor Kasi Pemerintahan , Lurah

Deskripsi Kasi Pemerintahan membuat laporan untuk Lurah

Tindakan Utama Kasi Pemerintahan membuat laporan pertanahan untuk diserahkan kepada Lurah

Tabel 3. 11 Deskripsi Use Case Membuat Akun

Nama Use Case Membuat Akun

Aktor Warga

Deskripsi Warga Membuat Akun website pertanahan

Tindakan Utama Warga Membuat Akun website pertanahan untuk login dan menginput data sertifikat tanah yang ingin di daftarkan, setelah itu bila belum memiliki surat keterangan tidak sengketa maka warga akan menerima informasi kapan waktu bertemu lurah untuk mengurus surat keterangan tanah tidak sengketa.

Nama Use Case Input Data User

Deskripsi Kasi Pemerintahan Input Data User

Tindakan Utama Kasi Pemerintahan membuat username dan password untuk anggota Kasi Pemerintahan yang lain agar dapat masuk ke dalam website dengan menginput data user

(12)

(13)

Tabel 3. 13 Keterangan Activity Diagram Input Data User Nama Activity Diagram Input Data User

Deskripsi Kasi Pemerintahan melakukan login terlebih dahulu sebelum masuk ke menu utama, kemudian memilih menu data user dan selanjutnya sistem akan menampilkan form data yang dipilih, kemudian Kasi Pemerintahan dapat melakukan tambah data, edit, delete, dan selanjutnya disimpan kedalam database

(14)

3.4.2 Activity Diagram Input Data Pemilik Tanah

(15)

Tabel 3. 14 Keterangan Activity Diagram Input Data Pemilik Tanah Nama Activity Diagram Input Data Pemilik Tanah

Deskripsi Kasi Pemerintahan meginput data pemilik tanah seperti nama, alamat, tanggal lahir, dsb, sesuai dengan data yang tercantum dalam KTP dan di Save ke dalam database.

(16)

3.4.3 Activity Diagram Input Data Tanah

(17)

Tabel 3. 15 Keterangan Activity Diagram Input Data Tanah

Nama Activity Diagram Diagram Input Data Tanah

Deskripsi Kasi Pemerintahan menginput data tanah yang berada di wilayah kelurahan sesuai dengan luas tanah, nomor percil, Blok, dan batas-batas tanah dan di save ke dalam database.

(18)

3.4.4 Activity Diagram Input Dokumen Tanah

(19)

Tabel 3. 16 Keterangan Activity Diagram Input Data Dokumen Tanah Nama Activity Diagram Input Data Surat Tanah

Deskripsi Kasi Pemerintahan menginput data Dokumen Tanah yang telah mendapatkan tanda tangan lurah pada surat keterangan tanah tidak sengketa sesuai dengan data yang tercantum pada Dokumen tanah.

3.4.5 Activity Diagram Input Pembayaran Pajak Tanah

Gambar 3. 8 Activity Diagram Input Pembayaran Pajak Tanah

(20)

Tabel 3. 17 Keterangan Activity Diagram Input Pembayaran Pajak Tanah Nama Activity Diagram Input Pembayaran Pajak Tanah

Deskripsi Kasi Pemerintahan menginput data pembayaran pajak tanah yang dibayarkan oleh pemilik tanah melalui kelurahan sesuai dengan luas tanah dan besaran pajak yang dikenakan.

3.4.6 Activity Diagram Pendaftaran Sertifikat Tanah

(21)

Tabel 3. 18 Keterangan Activity Pendaftaran Sertifikat Tanah Nama Activity Diagram Pendaftaran Sertifikat Tanah

Deskripsi Warga membuat akun terlebih dahulu kemudian login lalu menginput data sertifikat tanah setelah itu Kasi Pemerintahan akan mengecek data pendaftaran, berdasarkan data dokumen yang di input warga kemudian Kasi Pemerintahan menginput jadwal perangkapan dan penyimpanan dokumen di kelurahan apabila sudah lengkap, dan jika warga belum memiliki surat keterangan tanah tidak sengketa, Kasi

Pemerintahan akan menginput jadwal bertemu lurah untuk mengurus surat keterangan tanah tidak sengketa di kelurahan untuk warga yang mendaftar.

(22)

3.4.7 Activity Diagram Laporan

(23)

Tabel 3. 19 Keterangan Activity Diagram Laporan Nama Activity Diagram Mencetak Laporan

Deskripsi login terlebih dahulu sebelum masuk ke menu utama, kemudian memilih menu laporan selanjutnya sistem akan menampilkan form laporan maka data laporan akan tampil.

3.4.8 Activity Diagram Membuat Akun

Gambar 3. 11 Activity MembuatAkun

(24)

Tabel 3. 20 Keterangan Activity Membuat Akun

Membuat Akun Membuat Akun

Deskripsi Warga membuat akun agar bisa login ke dalam website untuk mengajukan pendaftaran sertifikat tanah ke kelurahan

(25)

3.4.9 Activity Diagram Menginput Jadwal

Gambar 3. 12 Activity Menginput Jadwal

(26)

3.5 Squence Diagram Usulan 3.5.1 Squence Diagram Login

Gambar 3. 13 Squence Diagram Login Tabel 3. 21 Keterangan Activity Menginput Jadwal

Membuat Akun Menginput Jadwal

Deskripsi Kasi Pemerintahan akan mengecek data dokumen yang di input warga kemudian Kasi Pemerintahan menginput jadwal perangkapan dan penyimpanan dokumen di kelurahan apabila sudah lengkap, dan jika warga belum memiliki surat keterangan tanah tidak sengketa, Kasi Pemerintahan akan menginput jadwal bertemu lurah untuk mengurus surat keterangan tanah tidak sengketa di kelurahan untuk warga yang mendaftar

(27)

Tabel 3. 22 Keterangan Sequence Diagram Login Nama Sequence Diagram Login

Actor User

Deskripsi User harus melakukan login yaitu menginput username dan password sebelum masuk ke aplikasi, kemudian sistem akan mencoba cek login jika gagal sistem akan kembali ke menu login, jika berhasil, user akan masuk ke sistem, kemudian user bisa keluar kembali

3.5.2 Squence Diagram Input Data User

Gambar 3. 14 Squence Diagram Input Data User

(28)

Tabel 3. 23Keterangan Sequence Diagram Input Data User Nama Sequence Diagram Input Data User

Actor Kasi Pemerintahan

Deskripsi Kasi Pemerintahan melakukan login, kemudian Kasi Pemerintahan memilih menu user dan sistem akan menampilkan menu user, kemudian Kasi Pemerintahan dapat melakukan tambah data user dan selanjutnnya sitem akan menampilkan form user, Kasi Pemerintahan juga bisa melakukan perintah mengubah data user , delete user dan save.

3.5.3 Squence Diagram Input Data Pemilik Tanah

(29)

Tabel 3. 24Keterangan Sequence Diagram Input Data Pemilik Tanah Nama Sequence Diagram Input Data Pemilik Tanah

Deskripsi Kasi Pemerintahan pilih menu data Pemilik Tanah dan sistem akan menampilkan menu Pemilik Tanah, kemudian Kasi Pemerintahan dapat melakukan tambah data Pemilik Tanah dan selanjutnya sitem akan menampilkan form Pemilik Tanah , Kasi Pemerintahan juga bisa melakukan perintah ubah data hapus dan save.

3.5.4 Squence Diagram Input Data Tanah

Gambar 3. 16 Squence Diagram Input Data Tanah

(30)

Tabel 3. 25 Keterangan Sequence Diagram Input Data Tanah Nama Sequence Diagram Input Data Tanah

Deskripsi Kasi Pemerintahan pilih menu Data Tanah dan sistem akan menampilkan menu Data Tanah, kemudian Kasi Pemerintahan dapat melakukan tambah Data Tanah dan selanjutnya sitem akan menampilkan form Data Tanah, Kasi Pemerintahan juga bisa melakukan perintah ubah data hapus dan save.

3.5.5 Squence Diagram Input Data Dokumen Tanah

(31)

Tabel 3. 26 Keterangan Sequence Diagram Input Data Dokumen Tanah Nama Sequence Diagram Input Data Dokumen Tanah

3.5.6 Squence Diagram Input Pembayaran Pajak

Gambar 3. 18 Squence Diagram Input Pembayaran Pajak

(32)

Tabel 3. 27 Keterangan Sequence Diagram Input Pembayaran Pajak Nama Sequence Diagram Input Input Pembayaran Pajak

(33)

Gambar 3. 19 Squence Diagram Pendaftaran Sertifikat Tanah Tabel 3. 28 Keterangan Sequence Diagram Pendaftaran Sertifikat Tanah Nama Sequence Diagram Pendaftaran Sertifikat Tanah

Actor Kasi Pemerintahan, Warga

Deskripsi Warga Membuat Akun agar dapat Login kemudian warga menginput data sertifikat dalam from pendaftaran setelah itu mengecek jadwal perangkapan dan penyimpanan dokumen tanah bila sudah dinyatakan lengkap oleh Kasi Pemerintahan namun jika belum memiliki surat keterangan tanah tidak sengketa maka Kasi Pemerintahan akan menginput jadwal bertemu lurah untuk mengurus surat tersebut.

(34)

3.5.8 Squence Diagram Laporan Dokumen Tanah

Gambar 3. 20 Squence Diagram Laporan DokumenTanah

Tabel 3. 29 Keterangan Sequence Diagram Laporan Dokumen Tanah Nama Sequence Diagram Laporan Dokumen Tanah

Actor Lurah

Deskripsi Lurah Login Lalu membuka Menu laporan kemudian memilih laporan Dokumen tanah dan mencari data Dokumen tanah yang diperlukan.

(35)

3.5.9 Squence Diagram Laporan Pajak Tanah

Gambar 3. 21 Squence Diagram Laporan Pajak Tanah Tabel 3. 30 Keterangan Sequence Diagram Laporan Pajak Tanah

Nama Sequence Diagram Laporan Pajak Tanah

Actor Lurah

Deskripsi Lurah Login Lalu membuka Menu laporan kemudian memilih laporan pajak tanah dan mencari data pajak tanah yang diperlukan.

(36)

3.5.10 Squence Diagram Laporan Jadwal Bertemu Warga

Gambar 3. 22 Squence Diagram Laporan Jadwal Bertemu Warga

Tabel 3. 31 Keterangan Sequence Diagram Laporan Jadwal Bertemu Warga Nama Sequence Diagram Laporan Jadwal Bertemu Warga

Actor Lurah

Deskripsi Lurah Login Lalu membuka Menu laporan kemudian memilih Tanggal Jadwal bertemu warga untuk pembuatan surat keterangan tanah tidak sengketa.

(37)

3.5.11 Squence Diagram Membuat Akun

Gambar 3. 23 Squence Diagram Membuat Akun Tabel 3. 32 Keterangan Sequence Diagram Membuat Akun Nama Sequence Diagram Membuat Akun

Actor Warga

Deskripsi Warga membuka menu untuk membuat akun kemudian menginput data pendaftaran di form pendaftaran sesuai yang diminta lalu di save, setelah itu warga baru bisa login ke dalam sistem.

(38)

3.5.12 Squence Diagram Menginput Jadwal

Gambar 3. 24 Squence Diagram Menginput Jadwal Tabel 3. 33 Keterangan Sequence Diagram Menginput Jadwal

Nama Sequence Diagram Menginput Jadwal

Deskripsi Kasi Pemerintahan mengecek kelengkapan dokumen yang telah didaftarkan warga dan kemudian menginput jadwal untuk membawa dokumen ke kelurahan untuk di simpan dan di arsipkan tapi jika belum memiliki surat keterangan tanah tidak sengketa maka Kasi Pemerintahan akan menginput jadwal untuk bertemu lurah agar warga dapat mengurus pembuatan surat keterangan tanah tidak sengketa.

(39)

3.6 Class Diagram

Diagram kelas (class diagram) menggambarkan keadaan suatu objek dan sangat membantu dalam visualisasi kelas dari suatu sistem, karena class adalah deskripsi kelompok objek-objek dengan atribut (property), perilaku (operation), dan relasinya satu dengan yang lainnya.Berikut ini class

diagram yang diusulkan :

(40)

(41)

3.7 Rancangan Struktur Tabel

Perancangan struktur merupakan tahap perancangan dari tabel – tabel yang ada pada database. Tabel-tabel yang digunakan dalam Perancangan Sistem ini adalah sebagai berikut :

1. Tabel Dokumen Tanah

Nama Table : Dokumen_Tanah

Primary Key : Kd_Tanah

Tabel 3. 34 Struktur Tabel Dokumen Tanah

No Nama Field Type Panjang Keterangan

1 kd_dokumen_tanah Varchar 6 PK

kode_dokumen_tanah

2 kd_Tanah Text - Kd_Tanah

3 Kd_pendaftaran Varchar 6 Kd_pendaftaran

4 No_percil Varchar 15 No_percil

5 No_C Varchar 15 No_C

6 batas_utara Varchar 30 Batas Utara

7 batas_timur Varchar 30 Batas timur

8 batas_selatan Varchar 30 Batas selatan

9 batas_barat Varchar 30 Batas barat

10 status_kepemilikan Varchar 20 Status kepemilikan 11 upload_dokumen_tanah Varchar 30 Upload dokumen tanah

(42)

2. Tabel Pajak

Nama Table : Pajak

Primary Key : Kd_pajak

Tabel 3. 35 Struktur Tabel Pajak

No Nama Field Type Size Keterangan

1 Kd_pajak Varchar 6 PK Kode_Pajak

2 kd_dokumen_tanah Varchar 6 Kode_dokumen tanah

3 no_pbb Varchar 15 No_pbb

4 Jumlah_Pajak Integer 11 Jumlah Pajak

5 tahun Varchar 4 Tahun

6 status Varchar 15 status

7 Tgl_input Date - Tanggal Input

3. Tabel Pemilik

Nama Table : Pemilik

Primary Key : Kd_pemilik

Tabel 3. 36 Struktur Tabel Pemilik

1 kd_pemilik Varchar 6 PK kode_pemilik

2 kd_dokumen_tanah Varchar 6 kode_dokumen_tanah

3 NIK Varchar 15 Nomor KTP

4 tempat_lahir Varchar 40 Tempat lahir

5 tanggal_lahir date - Tanggal lahir

6 jenis_kelamin Varchar 20 Jenis kelamin

7 alamat Varchar 100 alamat

8 rt Varchar 3 rt

9 rw Varchar 3 rw

10 kelurahan Varchar 30 kelurahan

11 kecamatan Varchar 30 kecamatan

12 agama Varchar 20 agama

(43)

14 pekerjaan Varcha 30 pekerjaan 15 kewarganegaraan Varchar 30 kewarganegaraan

4.Tabel Pendaftaran

Nama Table : Pendaftaran

Primary Key : Kd_Pendaftaran

Tabel 3. 37 Struktur Tabel Pendaftaran

1 kd_Pendaftaran Varchar 6 PK

kode_pendaftaran

2 kd_user Varchar 6 kode_user

3 Jenis_sertifikat Varchar 20 Nomor KTP

4 No_sertifikat Varchar 15 Nomor sertifikat

5 blok Varchar 15 blok

6 Luas_tanah Varchar 10 Luas Tanah

7 Nama_pemilik Varchar 30 Nama pemilik

8 Jadwal_pertemuan date - Jadwal pertemuan 9 Status_pendaftaran Varchar 20 Status_pendaftaran

5. Tabel Tanah

Nama Table : Tanah

Primary Key : kd_Tanah

Tabel 3. 38 Struktur Tabel Tanah

No Nama Field Type Size Keterangan

1 Kd_Tanah Varchar 6 PK Kode_Tanah

2 luas_tanah int 11 Kode_luas_ tanah

3 blok Varchar 10 blok

4 alamat varchar 100 alamat

5 status Varchar 30 status

(44)

6.Tabel User

Nama Table : User

Primary Key : kd_User

Tabel 3. 39 Struktur Tabel User

1 Kd_user Varchar 6 PK kode_user

2 Nama_user Varchar 30 Nama user

3 Alamat Varchar 150 Alamat user

4 Telp Varchar 12 Telepon user

5 username Varchar 20 Username

6 Password Varchar 100 Password user

7 Bagian Varchar 20 Bagian

3.4 Rancangan Layar

3.7.1 Rancangan Layar Login

(45)

3.7.2 Rancangan Layar Menu Utama Kasi Pemerintahan

Gambar 3. 27 Rancangan Layar Menu Utama Kasi Pemerintahan

3.7.3 Rancangan Layar Menu Data User

Gambar 3. 28 Rancangan Layar Menu Data User

(46)

3.6.4 Rancangan Layar Menu User

(47)

3.6.5 Rancangan Layar Menu Pendaftaran Warga Pendaftaran Warga NAMA PHONE USERNAME PASSWORD

SAVE

LOGO KELURAHAN _ALAMAT

Gambar 3. 30 Rancangan Layar Pendaftaran Warga

(48)

3.6.6 Rancangan Layar Menu Warga

Gambar 3. 31 Rancangan Layar Menu Warga

3.6.7 Rancangan Layar Menu Data Tanah

(49)

3.6.8 Rancangan Layar Menu Tanah

Gambar 3. 33 Rancangan Layar Menu Tanah

3.6.9 Rancangan Layar Menu Data Dokumen Tanah

Gambar 3. 34 Rancangan Layar Data Dokumen Tanah

(50)

3.6.10 Rancangan Layar Menu Dokumen Tanah

(51)

3.6.11 Rancangan Layar Menu Data Pemilik Tanah

Gambar 3. 36 Rancangan Layar Menu Data Pemilik Tanah 3.6.12 Rancangan Layar Menu Pemilik Tanah

Gambar 3. 37 Rancangan Layar Menu Pemilik Tanah

(52)

3.6.13 Rancangan Layar Menu Data Pajak Tanah

Gambar 3. 38 Rancangan Layar Menu Data Pajak Tanah 3.6.14 Rancangan Layar Menu Pajak Tanah

(53)

3.6.15 Rancangan Layar Menu Data Registrasi

Gambar 3. 40 Rancangan Layar Menu Data Registrasi

3.6.16 Rancangan Layar Menu Registrasi

Gambar 3. 41 Rancangan Layar Menu Registrasi

(54)

3.6.17 Rancangan Layar Menu Laporan Dokumen Tanah

Gambar 3. 42 Rancangan Layar Menu Laporan Dokumen Tanah

3.6.18 Rancangan Layar Menu Laporan Pajak Tanah

Gambar 3. 43 Rancangan Layar Menu Laporan Pajak Tanah 3.6.19 Rancangan Layar Menu Laporan Penjadwalan
