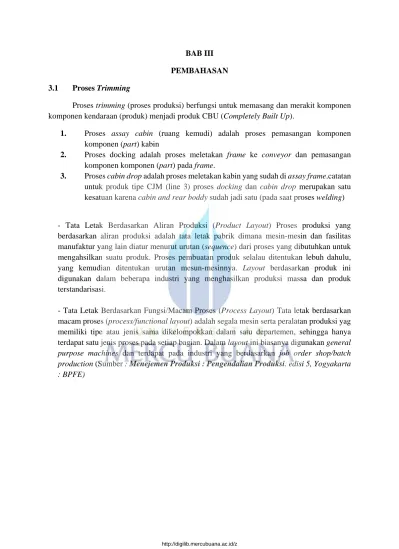

BAB III PEMBAHASAN 3.1 Proses Trimming
Proses trimming (proses produksi) berfungsi untuk memasang dan merakit komponen komponen kendaraan (produk) menjadi produk CBU (Completely Built Up).
1. Proses assay cabin (ruang kemudi) adalah proses pemasangan komponen komponen (part) kabin
2. Proses docking adalah proses meletakan frame ke conveyor dan pemasangan komponen komponen (part) pada frame.
3. Proses cabin drop adalah proses meletakan kabin yang sudah di assay frame.catatan untuk produk tipe CJM (line 3) proses docking dan cabin drop merupakan satu kesatuan karena cabin and rear boddy sudah jadi satu (pada saat proses welding)

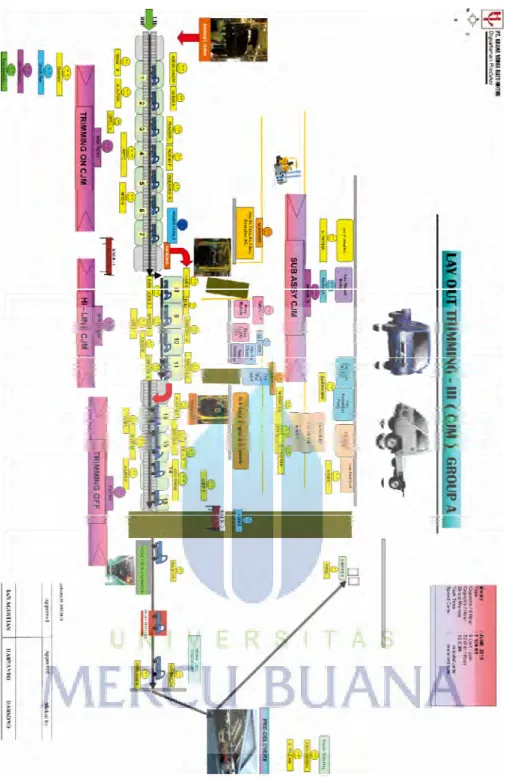

- Tata Letak Berdasarkan Aliran Produksi (Product Layout) Proses produksi yang berdasarkan aliran produksi adalah tata letak pabrik dimana mesin-mesin dan fasilitas manufaktur yang lain diatur menurut urutan (sequence) dari proses yang dibutuhkan untuk mengahsilkan suatu produk. Proses pembuatan produk selalau ditentukan lebuh dahulu, yang kemudian ditentukan urutan mesun-mesinnya. Layout berdasarkan produk ini digunakan dalam beberapa industri yang menghasilkan produksi massa dan produk terstandarisasi.
- Tata Letak Berdasarkan Fungsi/Macam Proses (Process Layout) Tata letak berdasarkan macam proses (process/functional layout) adalah segala mesin serta peralatan produksi yag memiliki tipe atau jenis sama dikelompokkan dalam satu departemen, sehingga hanya terdapat satu jenis proses pada setiap bagian. Dalam layout ini biasanya digunakan general purpose machines dan terdapat pada industri yang berdasarkan job order shop/batch production (Sumber : Menejemen Produksi : Pengendalian Produksi. edisi 5, Yogyakarta : BPFE)
3.2 Penjelasan Tentang Trimming
Pada proses trimming 3 terdapat 15 stasiun untuk menjadi satu produk atau barang jadi,dimana setiap stasiun memiliki jumlah mekanik yang berbeda beda tergantung tingkat kerumitan yang ada pada setiap stasiun dan pada trimming 3 memiliki foreman 3 dimana ada perbedaan setiap petinggi ini yaitu terletak pada topi yang digunakan seperti contoh jika foreman yang memakai topi dengan strip 1 berarti dia masih junior sedangkan yang memakai topi dengan strip 2 berarti dia sudah senior dan pada line 3 terdapat 1 foreman senior dan 2 foreman junior, setiap stasiun memilik SOP yang berbeda beda pula tentunya,di layout pada gambar bisa dilihat bahwa ada 3 step yang akan dilalui untuk sampai pada tahap Quality Control (QC) yaitu :
- Trimming On : Dimana pada proses ini cabin baru turun dari proses welding dan painting dan pada type TS 120 SS atau sering disebut orang orang yang ada di pabrik (CJM) Car Join Mitsubishi ini kap dan bak mobil sudah menyatu.
- Hi Line : Dimana pada proses ini adalah pemasangan engine,transmisi dan roda roda pada mobil itu dipasang dan tingkat keamanan pun lebih ditingkatkan pada fase ini seperti penambahan APD atau pun special tools untuk menunjang pemasangan pada part yang akan dipasang.
- Trimming Off : Dimana pada proses ini adalah pemasangan yang berhubungan dengan part part electrical seperti pemasangan aki mobil dan lampu lampu pada mobil. Untuk penjelasan tentang yang dilakukan mekanik pada setiap stasiun akan dijelaskan di SOP karna setiap stasiun memiliki SOP berbeda beda
3.3 SOP Trimming 3
Trimming On
St 01 Rh
Pada proses ini terdapat 1 mekanik yang khusus ditempatkan pada posisi stasiun satu yang ditempatkan dibagian kanan yaitu pada proses trimming on dimana cabin baru turun dari proses welding dan painting.berikut yang dikerjakan pada stasiun 01 Rh.
NO JOB ASSIGMENT PART NAME
1 Tunggu Cabin turun
2 Pasang Bushing Rear Axle Bushing Spring Shackle 3 Pasang Bolt ke Hole Mounting Bolt Rear Body Mounting 4 Turunkan Montrain
5 Lepas hanger dari cabin dan Naikkan Mountrain
6 Tekan Tombol Conveyor dan Drop Door Open
Stop Comp Stop Comp, F/DR Open
7 Pasang Pad Deck,Nut dan Washer Mounting
Pad Deck Mounting Washer Deck Mounting Nut Self Locking
8 Kencangkan dengan Impact Nut dan Washer Mounting
9 Ambil Colak
10 Drop Trim Front Door opening Trim Front Door Opening
11 Pasang Door Open Stop Comp
Stop Comp, F/DR Open Pin F/DR open stop body 12 Pasang Plug Floor CAP FR/FLR/DR
13 Pasang Grommet Housing Box Grommet Screw
14 Pasang Cushion & Collar Air Cleaner MS66-Chusion Air Cleaner
15 Cooler Cleaner Chusion
E-Ring Parking Brake Cable 17 Kencangkan Door Open Stop Comp Bolt F/DR open Stop
18 Beri Grease
19 Pasang Trim Edge RH Trim Front Door Opening
20 Ambil Weather Strife Outer dan Run Channel
SK73-W/Strip Front Door Opening Run F/DR Glass
21 Pasang Condensor Tank Reserve Tank Assy
22 Drop Safety Belt, W/S Lower dan Housing Box
Seat Belt Compl. 3PT RH Box Comp H/Lamp Housing
23 Pasang dan Kencangkan Safety Belt Kemudian
Torque SEAT BELT COMPL. 3PT RH
24 Pasang dan Kencangkan Housing Box
Box Comp H/Lamp Housing Screw Tapping
25 Ambil Impact & Licensy Lamp Equivment 26 Assy Condensor Tank Condensor Tank 2 7 Recheck
28 Buka Bracket Lock Male RH
29 Drop Lock Male RH dan Stopper Side Panel 30 Pasang Stopper Side Panel RH
St 01 Lh
Pada proses ini terdapat 1 mekanik yang khusus ditempatkan pada posisi stasiun satu namun ditempatkan di bagian kiri pada mobil yaitu pada proses trimming on dimana cabin baru turun dari proses welding dan painting.berikut yang dikerjakan pada stasiun 01 Lh.
NO JOB ASSIGMENT PART NAME
1 Tulis No Chasis & No Cabin
2 Menunggu Cabin & Drop Harness Harness Frame
3 Drop Kabel HandBrake Cable Camb Parking Brake 4 Pasang Bolt Rear Body Mounting Bolt Rear Body Mounting
5 Hanging Down Equipment
6 Buka Hanger dan Hanging Up Equipment
7 Pasang Bolt, Washer dan Nut Body Mounting
Washer Deck Mounting Nut Self Mounting 8 Pasang Rubber Shim Pad Deck Mounting 9 Kencangkan Nut Self Lock Mounting Nut Self Locking 10 Ambil Harness Room Lamp dan Pasang Harness Room Lamp
11 Ambil StickJack dan Clip Band
Handle Jack Clamp Harness
12 Pasang Holder StickJack dan StickJack
Holder Jack Handle Handle Jack
13 Pasang Door Open Stop LH
Stop Comp, F/DR Open Pin F/DR open stop body Bolt Stop Comp, F/DR Open 14 Beri Grease
15 Pasang Plug Floor LH Cap FR/FLR/DR 16 Pasang Harness Frame Harness Frame 17 Clamp Hraness Frame Clip Band Harness
18
Ambil S/belt LH & S/belt Center Buckle Assy Center Seat Belt Compl. 3Pt Rh
19 Ambil dan Pasang Housing Box LH
Box Comp Head Lamp Housing Grommet Screw
Screw Tapping 20 Pasang Buggle S/Belt dan Buggle Center Buckle Assy Center
Scan No Cabin dan Tempel Barcode No Chasis 8 Stamp No Chassis
21
Keluarkan / Lepaskan alat Stamp
Esek-esek No Chassis & Close No Chassis di
layar Monitor Masking Tape & Pensil 22 Psang Bolt Safety Belt Atas dan Bawah Seat Belt Compl. 3Pt Rh 29 Re Check
23 Buka Bracket Lock Male LH Lock Male
24 Pasang Stopper Side panel LH
Stopper Side Panel Stopper Side Panel
St 02 Rh
Pada proses ini terdapat 1 mekanik yang khusus ditempatkan pada posisi stasiun dua namun ditempatkan di bagian kanan pada mobil yaitu pada proses trimming on dimana tugas mekanik pada proses ini adalah melanjutkan apa yang sudah dikerjakan di stasiun 1Rh.berikut yang dikerjakan pada stasiun 02 Rh.
NO JOB ASSIGMENT PART NAME
1
Ambil Nozzle dan Weeper Link
Nozzle Weeper Link 2 Ambil Kotak Nozzle dan Weeper Box Part & Alat
3
Ambil Horn, Bolt Horn Horn
Pasang Bolt Horn Bolt
4 Kencangkan Horn Dengan Kunci Equivment
5
Pasang Nozle Nozzle
Pasang Weeper dan Redmarks Wiper Assy 6 Letakkan Impact Horn dan Kembalikan Colak Box Part & Alat 7 Buka Plastik Antena dan Holder antena Antenna Set
8 Drop Antena &Pasang Holder Antena
Stand Antenna
Screw Tapping ( 4x12 )
9 Pasang Antena
Antena Radio
Screw Tapping ( 4x12 ) 10 Assy Clip Band Harness Clip Band Harness
Assy ECU ECU
11 Assy Moulding RH Moulding
12
Assy Moulding LH Moulding
13 Ree Check
St 02 Lh
Pada proses ini terdapat 1 mekanik yang khusus ditempatkan pada posisi stasiun dua namun ditempatkan di bagian kiri pada mobil yaitu pada proses trimming on dimana tugas mekanik pada proses ini adalah melanjutkan apa yang sudah dikerjakan di stasiun 1 Lh.berikut yang dikerjakan pada stasiun 02 Lh.
NO JOB ASSIGMENT PART NAME
1 Ambil Colak & Drop Stick Hand Brake & Clamp Seat
2 Drop Pipa Vacum dan Motor Link Piva Vacum & Motor Link 3 Assy Head Lining dengan Lem Head Lining
4 Drop H/Lining Head Lining
5 Assy Silincer Dengan Lem Silincer Floor 6 Drop Harness Cabin & Silincer Harness Cabin 7 Assy Stick Hand Brake Stick Hand Brake 8 Masuk Ke Dalam Cabin
9 Semprot Lem ke Roof In Aica Aibon 637 10 Pasang Head Lining Head Lining 11 Rapikan Head Lining Alat Bantu
12 Bersihkan Rail Roof Lap Halus & Osbond 883 13 Semprotkan Lem ke Panel Insulator Aica Aibon 637
14 Pasang Silincer dan Plug Switch Hand Brake Sinincer & Plug
15 Bersihkan Area silincer Lap Halus & Osbond 883 16 Pasang Harness Cabin & Socket Radio Harness Cabi & Socket
17 Sambung Nozzle Hose Nozle
18 Pasang pipa Vacum Pipa Vacum 19 Ambil dan Pasang Bolt Pipa Vacum Bolt
20 Ambil dan Pasang Bolt Massa Harness Cabin Bolt masa 21 Ambil dan Pasang Motor Link Motor Link 22 Pasang Bolt Pipa Vacum Atas Bolt
23 Ambil dan Pasang Stick Hand Brake Stick Hand Brake 24 Moment Stick HandBrake dan RedMark Equivment 25 Taruh Bolt Clamp Seat Bolt 26 Ambil dan Pasang Grommet pipa Vacum Gromet
27 Keluar dari Cabin dan Bawa Alat Pemasangan
Head Lining Equivment
28 Re-Check
29 Kencangkan Nut Lock Male Rh/Lh ( Type 3
Way ) Nut
30 Semprot Lem ke Insulator Aica Aibon 637
31 Pasang Insulator Insulator
32 Rapikan Insulator Insulator
33 Bersihkan Insulator Lap Halus & Osbond 883 34 Pasang Baut Karoseri ( 6 Pcs) Bolt
St 03 Rh
Pada proses ini terdapat 1 mekanik yang khusus ditempatkan pada posisi stasiun tiga namun ditempatkan di bagian kanan pada mobil yaitu pada proses trimming on dimana tugas mekanik pada proses ini adalah melanjutkan apa yang sudah dikerjakan di stasiun 02 Rh.berikut yang dikerjakan pada stasiun 03 Rh.
NO JOB ASSIGMENT PART NAME
1 Pasang Rubber Steering Shaft Rubber Steering Shaft
2 Ambil Colak Equivment
3 Pasang Pin Split Kabel HandBrake Pin Split
4 Pasang Kabel Gas Kabel Gas
5 Pasang Kabel Kopling Kabel Kopling
6 Pasang Nut Pedal Gas Nut
7 Pasang Cover Pedal Gas Cover Pedal Gas
8 Assy Bolt Bracket Master Brake bagian bawah
(2Pcs) Bolt
9 Ambil dan Drop Master Brake ke Cabin Master Brake 10 Pasang Stopper penahan Master Brake Alat Bantu 11 Masuk ke Dalam Cabin
12 Pasang Holder Sunvisor Holder Sunvisior
13 Pasang Sunvisor Sunvisior
14 Pasang Bolt Fuse Box Bolt
15 Pasang Bolt Stay M/Brake di Pillar dan Bolt
M/Brake di Brkt bawah LH Bolt
16 Pasang dan Kencangkan Bolt M/Brake di Brkt
Stay Center Panel dan Bracket Bawah RH Bolt 17 Kencangkan Bolt Stay M/Brake di dekat Nepel Bolt
18 Pasang Nepel Pipa Vacum dengan tangan Pipa Vacum 19 Moment Pipa Vacum dan RedMark Equivment
20 Pasang Bolt Stopper Pedal Gas Bolt 21 Pasang bolt Hose Pipa Vacum Bolt 22 Pasang Plug Stopper Pedal Gas Bolt 23 Re-Check
24 Keluar Cabin dan Bawa Colak Colak
25 Assy Cable Clutch Pedal Kopling
25 Assy pedal Gas Pedal Gas
St 03 Lh
Pada proses ini terdapat 1 mekanik yang khusus ditempatkan pada posisi stasiun tiga namun ditempatkan di bagian kiri pada mobil yaitu pada proses trimming on dimana tugas mekanik pada proses ini adalah melanjutkan apa yang sudah dikerjakan di stasiun 2 Lh.berikut yang dikerjakan pada stasiun 03 Lh.
NO JOB ASSIGMENT PART NAME
1 Drop Kabel Gas Kabel Speedometer & Kabel
kopling Kabel Speed & Kabel Kopling
2 Drop Sunvisor. Cover Pedal Gas dan Rubber
Steering Shaft Sun visior,Cover Pedal & Ruber 3 Sambung Harness Cabin dan Harness Frame Harness Cabin & Harness Frame 4 Pasang W/S lower RH Weather Strip Lower
5 Pasang Sash Run Channel RH Sash Run Chanel 6 Ambil Screw Licensy Lamp dan Licensy Lamp Licensy Lamp 7 Pasang dan Kencangkan Licensy Lamp Equivment 8 Assy Stick Hand Brake Stick Hand Brake 9 Assy Insulator Type Standard Insulator
10 Pasang Spacer Service Lid Spacer Lid
11 Ambil dan Pasang W/S Outer LH SK73-W/Strip Front Door Opening 12 Ambil dan Pasang W/S Outer RH SK73-W/Strip Front Door Opening
13 Rapihkan W/S Outer LH 14 Rapihkan W/S Outer RH
15 Pasang Sash Run Channel LH Sash Run Chenel 16 Pasang W/S lower LH Weather Strip Lower 17 Ambil ECU dan Drop ke Cabin ECU ASY
18 Sambung Socket ECU & Harness Room Lamp ECU & Harness 19 Kencangkan Nut ECU dan Nut Relay Nut
20 Moment Nut ECU dan Redmark Equivment 21 Assy Bolt Stopper Pedal Gas Bolt
22 Assy Cable Cluth Kabel Kopling
23 Ambil dan Pasang Lock Male LH & Beri
Grease Lock Male
24 Ambil dan Pasang Lock Male RH & Beri
Grease Lock Male
St 04 Rh
Pada proses ini terdapat 1 mekanik yang khusus ditempatkan pada posisi stasiun 4 namun ditempatkan di bagian kanan pada mobil yaitu pada proses trimming on dimana tugas mekanik pada proses ini adalah melanjutkan apa yang sudah dikerjakan di stasiun 3 Rh.berikut yang dikerjakan pada stasiun 04 Rh.
NO JOB ASSIGMENT PART NAME
1 Ambil dan Drop Colak Colak
2 Drop Radiator Radiator
3 Buka Plastik Radio ,Plastik Speaker & Psg
Socket Radio Radio, Speaker & Socket 4 Drop Radio Instal Radio, Speaker & Socket 5 Drop Instrument Panel dan Air Cleaner Instrument Panel & Radio 6 Assy & Drop Cover Center Instrument Panel Cover Instrument Panel
7 Masuk ke dalam Cabin & Bawa Colak Colak
8 Pasang Bolt Instument Panel LH 1 Pcs Dengan
Tangan Bolt
9 Pasang dan Kencangkan Bolt Instrument Panel
& Speaker Bolt
10 Pasang dan Kencangkan Pillar Grip LH Pillar Grip 11 Pasang Screw Fluid Tank Screw
12 Pasang Radio Instal Radio, Speaker & Socket 13 Pasang Socket MUT Socket MUT
14 Pasang Clamp Seat Clamp Seat
15 Pasang Cover Center Instrument Panel Cover Instrument Panel 16 Pasang Plug Bolt Instrument Panel Plug
17 Pasang Radiator di Frame Radiator 18 Oles Hole Radiator di Silincer dengan minyak Oli 19 Kencangkan Bolt Radiator Bolt
20 Pasang Air Cleaner Air Cleaner 21 Keluar Cabin dan bawa Colak Colak 22 Re-Check
St 05 Rh
Pada proses ini terdapat 1 mekanik yang khusus ditempatkan pada posisi stasiun lima namun ditempatkan di bagian kanan pada mobil yaitu pada proses trimming on dimana tugas mekanik pada proses ini adalah melanjutkan apa yang sudah dikerjakan di stasiun 04.berikut yang dikerjakan pada stasiun 05 Rh.
NO JOB ASSIGMENT PART NAME
1 Pasang Front Struth RH Front Strut
2 Pasang KeyLock RH Key Lock RH
3 Pasang Grommet Door Install RH Grommet Door Instal 4 Ambil dan Pasang Outer Handle RH Outer Handle
5 Ambil dan Pasang Label Ban Leble Ban 6 Pasang Plug Fender Plug Fender 7 Pasang Butil Tape Butil Tape
8 Drop Regulator, Moulding, Back Mirror, Delta Sash dan Door Latch RH
Reg,Moulding,Back Mirror,Delta Sash,
9 Pasang Latch Door Install RH Door Latch
10 Pasang W/Strife Door Inner RH W/Strife Door Inner RH 11 Kencangkan Outer Handle RH Outer Handle
12 Kencangkan Inner Handle RH Equivment 13 Kencangkan Door Sash dan Latch Door RH Equivment 14 Kencangkan Stricker Door RH Equivment 15 Stel dan Kencangkan Regulator RH Equivment 16 Kencangkan Back Mirror RH Equivment 17 Pasang Delta Sash RH Delta Sash
18 Drop Door Glass, Plastik dan DoorTrim RH Door Glass,Plastik & Door Trimm 19 Pasang Door Glass RH Door Glass
20 Kencangkan Channel Button Door Glass RH Equivment 21 Turunkan Door Glass RH Door Glass
22 Pasang Moulding RH Moulding
23 Pasang Plastik DoorTrim RH Plastik Door Trimm 24 Pasang DoorTrim RH Door Trimm
25 Pasang Pull Handle RH Pull Handle 26 Pasang Bazel Door RH dan Kencangkan Bezel Door RH 27 Pasang Handle Regulator RH Handle Regulator 28 Assy Clip Regulator Cilp
29 Re-Check
St 05 Lh
Pada proses ini terdapat 1 mekanik yang khusus ditempatkan pada posisi stasiun 5 namun ditempatkan di bagian kiri pada mobil yaitu pada proses trimming on dimana tugas mekanik pada proses ini adalah melanjutkan apa yang sudah dikerjakan di stasiun 4.berikut yang dikerjakan pada stasiun 04 Lh.
NO JOB ASSIGMENT PART NAME
1 Pasang Front Struth LH Front Struth LH
2 Drop KeyLock Key Lock
3 Pasang Key Lock LH Key Lock LH 4 Pasang Grommet Door Install LH Gromet 5 Ambil dan Pasang Outer Handle LH Outer Handle 6 Pasang Plug Fender LH Plug Fender 7 Pasang Butil Tape Door LH Butil Tape
8 Drop Regulator, Moulding, Back Mirror, Delta
Sash & Stricker LH Reg,Moulding,Back Mirror,Delta Sash 9 Pasang Latch Door Install LH Door Latch
10 Pasang W/Strife Door Inner LH Weather Strife Door LH 11 Kencangkan Outer Handle LH Equipment
13 Kenangkan dan Stel Regulator LH Equipment 14 Kencangkan Back Mirror LH Equipment 15 Kencangkan Stricker Door LH Equipment 16 Kencangkan Door Sash & Door Latch LH Equipment 17 Pasang Delta Sash LH dan Kencangkan Delta Sash
18 Drop Door Glass, Plastik dan DoorTrim LH Door Glass,Plastik,Door Trimm 19 Pasang Door Glass LH Door Glass
20 Kencangkan Channel Button Door Glass LH Equipment 21 Turunkan Door Glass Regulator 22 Pasang moulding LH Moulding LH 23 Pasang Plastik DoorTrim LH Plastik Door Trimm 24 Pasang Door Trim LH Door Trimm
25 Pasang Pull Handle LH dan Kencangkan Pull Handle 26 Pasang Bazel Door LH dan Kencangkan Bezzel Door LH 27 Pasang Handle Regulator LH Handle Regulator 28 Re-Check
29 Assy Clip Regulator Clip
St 06 & 07
Pada proses yang terjadi di stasiun 6 dan 7 hanyalah pengecekan bahwa yang dilakukan sudah selesai pada tahap trimming on dan mekanik yang ditempatkan pada posisi ini hanyalan 1 ataupun 2 orang jika dibutuhkan/ada kesulitan pada stasiun ini,dan pekerjaan di stasiun ini kadang dikerjakan langsung oleh foreman yang ada di trimming 3 ini.bisa disebut pada tahap ini adalah quality control pada trimming on.
Hi Line
St 08 Rh
Pada tahap ini mobil sudah memasuki tahap Hi Line dimana pekerja/mekanik yang bekerja itu bisa lebih dari satu orang pada stasiun ini dan penggunaan APD maupun tools yang digunakan juga berbeda dengan trimming on sebelumnya seperti pemakaian helm dan kaca mata karena pada proses ini adalah proses dimana pemasangan mesin yang terletak dibagian bawah cabin mobil,berikut yang dikerjakan pada stasiun 8 Rh.
NO JOB ASSIGMENT PART NAME
1 Lepas Tali Harnes,Kabel Gas & Kabel Kopling Harness Frame,Kabel Gas,Kabel Kopling
2 Pasang Clamp Kabel Gas Clamp Accel Cable
3 Pasang Clam Kabel Hand Brake Clamp Parking Brake Cable No 1 4 Pasang Pipe Vacum Pipe Comb Bracket Vacum Master 5 Pasang Pipe Brake Pipe Valve To Rear Brk Ho
6 Sambung Hose Vacum dengan Pipe Vacum Equipment
7 Tembak Pipe Brake Equipment
8 Tembak Pipe Vacum Equipment
9 Tembak Kabel Hand Brake Equipment
10 Pasang Kabel Masa Cable Battery ( - ) JB/JPS 11 Pasang Fuel Pipe Pipe Comp Fuel
12 Pasang Gantungan KabelSpeed [STD] Hanger Speed Cable
13 Instal Cabel Horn Horn
14 Pasang Harnes Frame Front Harnes Frame
15 Conect Cable Indicator Hand Brake Cable Indk Hand Brake 16 Instal Valve 5 Way Valve Assy Brake Pipe
17 Instal Hose Flexible Rh / LH Brake Flexible Hose Eye 18 Moment Hose Flexible Rh / LH Equipment
19 Instal Gantungan Cable Kopling Clamp Clutch Cable
20 Tembak Kabel Gas Equipment
21 Instal Bolt Massa Bolt Harness GND 22 Tembak Clamp Pipa Vacum Equipment
23 Tembak Bolt Valve 5 Way Equipment 24 Tembak Bolt Pipa Rem RH / LH Equipment
25 Pasang Clamp Pipa Minyak Rem Front Clamp Brake Pipe No. 4 26 Kencangkan konektor 5 way Equipment
27 Moment Valve 5 Way Equipment 28 Red Mark ALL
29 Check
30 Assy Pipe Valve FL Brk Pipe Valve FL Brk 31 Assy Pipe Valve FR Brk Pipe Valve FR Brk
32 Assy Pipe Brake Pipe Valve To Rear Brk Ho
33 Assy Pipe Vacum Pipe Comb Bracket Vacum Master 34 Assy Valve 5 Way Valve Assy Brake Pipe
St 08 Lh
Sama dengan yang dikerjakan di bagian kanan,dibagian kiri pun sama memasang mesin hanya saja dilakukan dibagian kiri,dan ada satu orang biasanya yang khusus untuk membantu apa yang dikerjakan oleh orang inti yang bekerja di stasiun 8 ini,bisa disebut tim pembantu karna biasanya bertugas untuk mengambilkan tools atau part yang dibutuhkan,berikut yang dikerjakan pada tahap stasiun 8 Lh.
NO JOB ASSIGMENT PART NAME
1 Ambil Mountraint Dari On Equipment 2 Pasang Clip Band Harnes Di Frame Clip Band 3 Pasang Harnes Frame Rear Harnes Frame 4 Drob Doly Rear Axle Dan Pasang Pin Spring Bolt Spring 5 Sambung Kabel Hand Brake dan Stell Kabel Hand Brake 6 Hunging Up Lifter Rear Axle Equipment
7 Pasang Rear Absorber Rh Dan Lh Absorber Assy 8 Pasang Pin Sackle Dan Plate Sackle Plate Shackle 9 Turunkan Lifter Dan Suply Ke Sub Assy Equipment 10 Tembak Nut Sackle Dan Nut Rear Absorber Equipment
11 Pasang Hose Flexible Dan Moment Brake Flexible Hose Eye 12 Tembak U Bolt,Absorber Low .Pin Spring Equipment
13 Tembak Kabel Hand Brake Rear Equipment 14 Tembak Clamp Pipe Brake Rear Equipment 15 Check
16 Assy Rear Axle Rear Axle
ST 09 RH
Di stasiun ini biasanya ada bagian dimana satu orang mengecek keseluruhan yang dikerjakan pada stasiun sebelumnya dan orang lainnya mengerjakan pekerjaan selanjutnya.berikut yang dikerjakan di stasiun 9 Rh.
NO JOB ASSIGMENT PART NAME
1 Ambil Mountrain Dari Station 08 Equipment 2 Pasang Mounting Mufler Mounting Mufler 3 Pasang Spare Tire & Bolt Spare Tire Bolt Comb Spare Tire 4 Pasang Rear Mudguard R/L Mudguard
5 Pasang Box Batery Box Battere 6 Pasang Air Duck Resonator Duck Air Cleaner 7 Sambung Filter Bensin Dan Clamp Cable Massa Fuel Filter
8 Pasang Protector Mufler ( MB ) Rear Head Protector 9 Tembak Air Duck Resonator Equipment
10 Tembak Bracket Filter Bensin Equipment 11 Pasang Caver Duck ( 3 Way ) Cover Duck
12 Tembak Air Duck Equipment
13 Tembak Mounting Mufler Equipment
14 Tembak Spare Tire Equipment
15 Tembak Rear Mudguard Equipment 16 Pasang Alat Bantu Fuel Tank Alat Bantu
17 Pasang Fuel Tank Fuel Tank
18 Sambung Hose Fuel Tank Dan Socket Hose Fuel 19 Clamp Hose Fuel Neck Equipment
21 Tembak Fuel Tank Equipment 22 Tembak Kabel Hand Brake Equipment
23 Tembak Fuel Neek Equipment
24 Tembak Clamp Hose Fuel Nek Equipment 25 Moment Filter Bensin Dan Redmark Equipment 26 Pasang Clamp Hose Fuel Tank Equipment 27 Moment Sakle dan Red Mark Equipment 28 Moment Absorber Up/Lower dan Red Mark Equipment 29 Assy Mounting Mufler Mounting Mufler 30 Assy Resenator Duck Air Cleaner 31 Assy Spare Tire Bolt Comb Spare Tire 32 Recheck
ST 09 LH
Di bagian kiri pun sama pengerjaannya dengan apa yang dikerjakan di bagian kanan.berikut yang dikerjakan di stasiun 9 Rh.
NO JOB ASSIGMENT PART NAME
1 Pasang Gear Box Box Assy Strg Gear 2 Pasang Arm Dan Tembak Arm Assy F/Suspension
3 Drop Crosmember Crosmember
4 Pasang Bolt Crosmember Rh/Lh Equipment
5 Pasang Bolt Arm Bolt,Suspension Frame 6 Pasang Bolt Nut Draglink Bolt Drag Rod
7 Pasang Stud Bar Rod Set,F/Suspension Tension 8 Tembak Stud Bar All Equipment
9 Tembak Crosmember Dan Gear Box & Nut
Draglink Equipment
10 Tembak Bolt Arm Equipment
11 Moment Nut Arm Dan Drag Link Equipment 12 Pasang Pin Split Tension R/L Pin Split
13 Moment Bolt Arm Equipment
14 Pasang Nut Tie Rod Dan Tembak Equipment 15 Moment Dan Pasang Pin Split Tie Rod Equipment 16 Moment Studbar Front Equipment 17 Moment Studbar Rear Equipment
18 Moment Gear Box Equipment
19 Moment Cross Member Equipment 20 Red Mark All
21 Pasang Bracket Engine Room Bracket Engine Room 22 Ree – Check
23 Drop Crossmember Dari Palet Ke Dolly Crosmember
24 Assy Studbar Tension Rod Set,F/Suspension Tension 25 Assy Bolt Arm Bolt Suspension Arm
26 Assy Gear Box Box Assy Strg Gear
ST 10
Di stasiun ini biasanya ada bagian dimana satu orang mengecek keseluruhan yang dikerjakan pada stasiun sebelumnya dan orang lainnya mengerjakan pekerjaan selanjutnya di stasiun ini biasanya bergerak lebih cepat karena mulai memasang bagian axle ataupun roda roda pada mobil.berikut yang dikerjakan di stasiun 9 Rh.
NO JOB ASSIGMENT PART NAME
1 Ambil Mountraint Dari Station 09 Equipment
2 Pasang Ban Cadangan Tire
3 Pasang Roda Rear Rh Tire
4 Tembak Ban Belakang Rh Equipment 5 Tembak Bolt Spare Tire Equipment 6 Pasang Protector Door Rh Alat Bantu 7 Pasang Kran Minyak Rem Alat Bantu
8 Vacum Minyak Rem Alat Bantu
9 Tarik Hand Brake Hand Brake
10 Bleeding Seiken Dot 3
11 Tutup Kran Minyak Rem Equipment 12 Sedot Minyak Rem di Fluid Tank Equipment
13 Pasang Pelampung Cups Fluid Tank &Tutup Float Reservoir 14 Letakkan Kran Ke Jerigen Equipment 15 Tutup Pintu & Lepas Protector Door Rh Equipment 16 Pasang Gromet Front Mud Guard Gromet
17 Pasang Plug Side Panel Plug Side Panel 18 Moment Nut Pin Spring Equipment
19 Moment U Bolt Equipment
20 Red Mark All
21 Pasang Gantungan Mufler Bolt Comb Spare Tire
22 Pasang Mufler Mufler
23 Pasang Stay Cover Engine Stay Cover Engine 24 Pasang roda Rear Lh Tire
25 Ree – Check
St 11 Rh
Pada stasiun ini para mekanik mengecek pekerjaan yang dilakukan sebelumnya di bagian kanan dan melanjutkan part part yang sudah dikerjakan sebelumnya karena pada proses ini adalah tahap terkahir pada tahap Hi Line,dan akan memasuki tahan trimming off. berikut pengerjaan yang dilakukan di tahap ini.
NO JOB ASSIGMENT PART NAME
1 Tembak Mounting Engine Support Rh Bolt, Mtg Member 2 Sambung Hose Radiator Radiator Outlet Hose 3 Pasang Contra Mur Kabel Copling + Stell Clutch Cable Joint 4 Sambung Conector Hose Fuel Pipe +Hose Fuel Hose Fuel Pipe
5 Moment Mounting Engine Support Rh+Lipat
6 Moment Conector Hose Fuel Pipe dan Red Mark Equipment 7 Tembak Clamp Hose Radiator Equipment 8 Pasang Front Mud Guard Rh Front Mud Guard 9 Pasang Tire Front Rh Tire
10 Pasang Propeler Shaft Torque dan Red Mark Shaft Assy,Propeller
11 Re-Check
12 Bawa Mountrain Ke St 12 / Hangng Down Equipment
13 Drop Protector Mounting Mufler & Bolt Engine
Support Cover Mtg Mufler/Bolt Mtg Member
14 Assy Bolt Mounting Engine Support Bolt, Mtg Member 15 Assy Protector Mounting Mufler Cover Mtg Mufler
St 11 Lh
Sama dengan bagian kanan pada stasiun ini para mekanik mengecek pekerjaan yang dilakukan sebelumnya dan melanjutkan part part yang sudah dikerjakan sebelumnya karena pada proses ini adalah tahap terkahir pada tahap Hi Line,dan akan memasuki tahap trimming off,berikut pengerjaan yang dilakukan di tahap ini.
NO JOB ASSIGMENT PART NAME
1 Ambil Mountrain Dari St 10 Equipment 2 Drop Dolly Engine Dari Sub Assy Equipment 3 Drop Engine ke Cabin Engine
4 Pasang Dan Kencangkan Bolt Mounting Engine
Support Lh Bolt,Mounting Member
5 Kencangkan Mounting Engine Insulator+
Moment Bolt Rear Mounting
7 Pasang Kabel Speed Speed Cable
8 Sambung Socket Back Up Lamp dan Red Mark Harnes Back Up Lamp 9 Clamp Harnes Dengan Kabel Speed Clip Band
10 Tembak Muffler Rear Mounting Mufler 11 Pasang Heat Protector Heat Protektor 12 Sambung Catalitic Dengan Muffler Nut (19) / Gasket
13 Pasang Protector Mounting Muffler Cover Mtg Mufler
14 Moment Catalitic Equipment
15 Moment Bolt Protector Mounting Muffler Equipment
16 Moment Bolt Mounting Engine Support+Lipat
Plat Equipment 17 Pasang Front Mud Guard Lh Front Mud Guard
18 Pasang Roda Lh Front Tire 19 Dorong Dolly Engine Ke Sub Assy Equipment
20 Assy Dolly Engine Engine
St 12
Pada stasiun ini sudah memasuki tahap trimming off dan tugas para mekanik pada tahap ini adalah menurunkan mobil yang sebelumnya ada di tahap Hi Line,di tahap awal trimming off ini mekanik mengecek yang sudah dikerjakan di hi line sebelum mengerjakan pada tahap ini,sama seperti tahap tahap sebelumnya pada tahap ini juga melanjutkan apa yang sudah dikerjakan sebelumnya dan APD yang digunakan biasanya tidak sekhusus bagian hi line,berikut yang dikerjakan pada tahap ini.
NO JOB ASSIGMENT PART NAME
1 Hanging down Equipment
2 Melepas Hanger Mountrain LH Equipment 3 Melepas Hanger Mountrain RH Equipment 4 Tekan Tombol Conveyor Equipment 5
Moment Roda LH dan Red Mark
Tire 6 Moment Roda RH dan Red Mark Tire
7
Ambil Rear Comb Lamp, Back Up Lamp,
Grommet Stopper Gate Rear Comb Lamp L/R
8
Pasang Grommet Back Up Lamp dan Grommet
Rear Comb Lamp Grommet
9 Pasang Rear Comb Lamp R/L Rear Comb Lamp R/L 10 Pasang Back Up Lamp Back Up Lamp
11
Pasang Stopper Rear Gate dan Kencangkan
Screw Stopper Rear Gate
12 Pasang Sticker MITSUBISHI Rear Gate Sticker MITSUBISHI 13 Pasang Packing List Cover E/G Packing List Cover E/G 14 Re-Check
15
Pasang Stopper Rear Gate dan Kencangkan
Screw Stopper Rear Gate
16
Pasang MAL Sticker MITSUBISHI Rear Gate
Dan Beri Garis MAL Sticker
17 Pasang Sticker MITSUBISHI Rear Gate Sticker MITSUBISHI 18 Tembak stay cover engine 4 pcs stay cover engine 19 Tembak stay cover engine 2 pcs stay cover engine 20 Assy Center Member Center Member
St 12 Rh
Pada stasiun ini bagian yang mengerjakan di bagian kanan melanjutkan/awal memasang bagian electrical pada mobil,berikut yang dikerjakan pada tahap ini.
NO JOB ASSIGMENT PART NAME
1 Drop Baterry Baterry
2 Pasang Stay Baterry dan Sambung Socket ( + ) Stay Baterry
3
Kencangkan Nut Wing dan Nut Socket ( + ) dan
Moment Nut Wing dan Nut Socket
4 Stel Kabel Gas Kabel Gas
5
Kencangkan / Sambung kabel Masa dan
RedMark kabel Masa
6 Ambil Gun Bensin ( isi ) Gun Bensin
7
Sambung Hose Vacum, Hose Air Intake dan
Clamp Kabel Gas Hose Vacum, Hose Air Intake 8 Pasang Relay dan Isolasi Harness MC Relay
9 Ambil dan Pasang MC MC
11 Pasang Clamp Hose Condensor Tank Clamp Hose Condensor Tank 12 Pasang Gantungan Seat Gantungan Seat
13 Pasang Striker Sandaran Seat Striker Sandaran Seat
14 Kencangkan MC MC
15 Pasang dan Kencangkan Cover MC Cover MC
16 Ambil Sterring Coloumb dan cocokkan nomor Sterring Coloumb
17 Pasang dan Sambung Harness Steering Coloumb Harness Steering Coloumb 18 Kencangkan Bolt Steering Coloumb Bolt Steering Coloumb 19 Kencangkan Nut Front Struth RH Nut Front Struth
20
Kencangkan Bolt Consule RH dan Clamp Hose
Intake Bolt Consule RH,Clamp Hose Intake
21 Lepas Gun Pengisian Bensin Gun Pengisian Bensin 22 Ambil dan Pasang Nozzle pengisian Radiator Nozzle pengisian Radiator
23
Moment Bolt Steering Coloumb dan Nut Front Struth lalu Red Mark
Bolt Steering Coloumb,Nut Front Struth
24
Hidupkan Engine isi Radiator dan Condensator
Tank Air Radiator dan Condensator Tank
25 Re-Check 26 Isi Colak
27 Assy Clip Cover MC Clip Cover MC
Pada stasiun ini bagian yang mengerjakan di bagian kiri melanjutkan/awal memasang bagian electrical pada mobil,berikut yang dikerjakan pada tahap ini.
NO JOB ASSIGMENT PART NAME
1 Ambil Part dan Alat taruh diatas di dalam Cabin Tang,Kunci 14 2 Ambil Washer Tank, Karpet dan Dongkrak Karpet
3 Pasang Washer Tank Washer Tank
4 Pasang Dongkrak Dongkrak
5
Sambung Hose Radiator + Sambung Hose
Vacum dan Clamp Clamp
6 Rapikan Kabel Select Kabel Select 7 Ambil Center Member Center Member
8
Stel Kopling & Sambung socket radio dan
antena Socket Radio Dan Antena
9 Taruh Alat dan Ambil Colak Tang,Kunci 14 10 Ambil colak dan air gun colak dan air gun 11 Pasang Gantungan Seat Gantungan Seat 12 Pasang Striker Sandaran Seat Striker Sandaran Seat
13
Pasang Bracket Harness E/G Room dan
Kencangkan Clamp Hose Radiator Bracket Harness E/G Room 14 Sambung Socket Harness E/G Room Socket Harness E/G Room 15 Pasang Bolt Center Member Bolt Center Member 16 Pasang Clip-U Kabel Select Clip-U Kabel Select
17
Pasang Pin Kabel Select dan Stel Nut Contra
Kabel Select Pin Kabel Select,Nut Contra 18 Pasang Cover Kabel Select Cover Kabel Select
19 Ambil Gun Pengisi Washer Tank Gun Pengisi
20
Kencangkan Nut Front Struth & Mengisi air
washer tank Nut Front Struth
21 Moment Nut Front Struth Nut Front Struth 22 Taruh Colak dan Gun pengisian washer tank Colak dan Gun 23 Re-Check
24 Assy Small parts st 12 LH Clamp,Striker,Gantungan 25 Assy Center Member Center Member
26 Pasang Buggle Buggle
27 Moment Bugle Buggle
St 13 Rh
Pada stasiun ini mekanik melanjutkan apa yang sudah dikerjakan di stasiun sebelumnya di bagian kanan,berikut yang dikerjakan di stasiun ini.
NO JOB ASSIGMENT PART NAME
1 Pasang Front Comb Lamp Front Comb Lamp 2 Pasang Grommet Front Grill Grommet
3 Drop Head Lamp Head Lamp
4 Ambil Kotak Part dan Alat Kotak Part 5 Kendorkan Bolt Bumper Bolt Bumper 6 Pasang Head Lamp RH dan Adjust Head Lamp RH 7 Pasang Head Lamp LH dan Adjust Head Lamp LH
8 Adjust Bracket dan Hole Front Grill Bracket dan Hole Front Grill 9 Ambil dan Pasang Front Grill Front Grill
11 Kencangkan Screw Front Grill Bagian Bawah Screw Front Grill
12
Kencangkan Screw Front Grill atas RH dan
Pasang Comb Lamp Screw Front Grill
13
Kencangkan Screw Front Grill atas LH dan
Pasang Comb Lamp Screw Front Grill
14
Kencangkan Screw Comb Lamp LH Bagian
dalam dan Adjust Screw Comb Lamp
15
Kencangkan Screw Comb Lamp RH Bagian
Dalam dan Adjust Screw Comb Lamp
16 Adjust dan Kencangkan Bolt Bumper Bolt Bumper 17 Ambil Driver Seat Driver Seat 18 Pasang Driver Seat Driver Seat 19 Re-Check
20 Assy Clip Front Grill Clip Front Grill
St 13 Lh
Pada stasiun ini mekanik melanjutkan apa yang sudah dikerjakan di stasiun sebelumnya di bagian kiri biasanya tahap ini adalah tahap akhir sebelum memasuki quality control di trimming off,berikut yang dikerjakan di stasiun ini.
NO JOB ASSIGMENT PART NAME
1 Rapikan Karpet Karpet
2 Ambil BARCODE di Atas E/G Barcode E/G
3
Ambil check sheet checkman dan Cocokkan
dengan NIK NIK
4 Taruh NIK dan check sheet C/M ke dalam Cabin NIK
5 Ambil dan Pasang Box Consule Box Consule
7
Moment Bugle dan seat belt Assistant seat & red
mark Buggle,seat belt Assisten Seat
8 Kencangkan Knob Transmisi Knob Transmisi
9 Pasang Nik Nik
10 Taruh Colak
11 Ambil Assistant Seat & cek Assistant Seat
12 Pasang Assistant Seat Assistant Seat
13 Tarik Tali Front Glass Front Glass
14 Tarik Tali Rear Glas Rear Glass
15 Pasang Back Mirror dan Room Lamp Back Mirror dan Room Lamp 16 Ambil Sandaran Seat Sandaran Seat
17 Pasang Sandaran Seat Sandaran Seat 18 Re-Check
St 14
Pada proses ini adalah proses paling akhir pada proses trimming di line 3 karna pada stasiun ini mekanik yang ada hanya satu orang untuk mengecek keseluruhan sebelum memasuki tahap quality control.biasanya pemasangan logo atau stiker dilakukan pada tahap ini,berikut yang dikerjakan di stasiun ini.
NO JOB ASSIGMENT PART NAME
1 Ambil Sticker All dan Drop ke Cabin Sticker
2 Pasang Sticker Emblem Front Panel ( T. 120SS) Sticker Emblem T. 120SS 3 Pasang Sticker Front Panel MPI Sticker Front Panel MPI 4 Pasang Sticker Door RH Sticker Door RH
5 Pasang Sticker Door LH Sticker Door LH 6 Pasang Sticker MPI Rear Gate Sticker MPI Rear Gate 7 Pasang Sticker Side Panel LH Sticker Side Panel LH 8 Pasang Sticker Side Panel RH Sticker Side Panel RH 9 Buang Sampah EX Sticker
10 Drop Rear Glass ke Rear Body Rear Glass
11 Ambil, Beri Tanda dan Pasang Front Glass Front Glass 12 Pasang Rear Glass Rear Glass
13 Rapikan W/S Front Glass W/S Front Glass 14 Pasang Weeper Blade Weeper Blade 15 Moment Weeper Blade dan RedMark Weeper Blade 16 Pasang Sandaran Seat Sandaran Seat 17 Re-Check
18 Pasang Sticker T120ss Rear Gate Merah Sticker T120ss Merah 19 Ambil Driver Seat MB Driver Seat MB
20 Pasang Driver Seat MB Driver Seat MB 21 Pasang Plastik Rear Panel Plastik Rear Panel
3.4 Gambar Produk Jadi
Gambar Tampak samping Gambar Tampak Depan
Berikut adalah produk jadi setelah melewati proses trimming,dimana proses trimming hanyalah perakitannya saja setelah melewati 14 stasiun di trimming 3 maka jadilah produk seperti gambar diatas.yang saya ketahui setelah melewati proses trimming ada tahap under check-quality control lalu pre delivery baru setelah itu dipasarkan ke dealer dealer resmi mitsubishi seluruh indonesia.
