BAB III PEMBAHASAN. serta fungsi dari masing-masing bagian yang ada dalam berusahaan tersebut.

Teks penuh

(1)

20

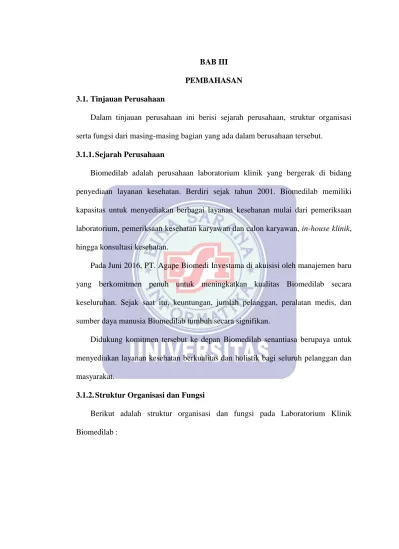

3.1. Tinjauan Perusahaan

Dalam tinjauan perusahaan ini berisi sejarah perusahaan, struktur organisasi serta fungsi dari masing-masing bagian yang ada dalam berusahaan tersebut.

3.1.1. Sejarah Perusahaan

Biomedilab adalah perusahaan laboratorium klinik yang bergerak di bidang penyediaan layanan kesehatan. Berdiri sejak tahun 2001. Biomedilab memiliki kapasitas untuk menyediakan berbagai layanan kesehanan mulai dari pemeriksaan laboratorium, pemeriksaan kesehatan karyawan dan calon karyawan, in-house klinik, hingga konsultasi kesehatan.

Pada Juni 2016, PT. Agape Biomedi Investama di akuisisi oleh manajemen baru yang berkomitmen penuh untuk meningkatkan kualitas Biomedilab secara keseluruhan. Sejak saat itu, keuntungan, jumlah pelanggan, peralatan medis, dan sumber daya manusia Biomedilab tumbuh secara signifikan.

Didukung komitmen tersebut ke depan Biomedilab senantiasa berupaya untuk menyediakan layanan kesehatan berkualitas dan holistik bagi seluruh pelanggan dan masyarakat.

3.1.2. Struktur Organisasi dan Fungsi

Berikut adalah struktur organisasi dan fungsi pada Laboratorium Klinik Biomedilab :

(2)

1. Struktur Organisasi

Gambar III.1: Struktur Organisasi 2. Fungsi Struktur Organisasi

a. Kepala Cabang

1. Mewakili Direksi Pusat menjalankan klinik di Cabang 2. Memberikan laporan kemajuan cabang kepada Direksi Pusat

3. Mengambil semua tindakan yang diperlukan agar cabang dapat berjalan dengan lancar

b. Wakil Kepala Cabang

1. Bertanggung jawab atas kegiatan pada klinik

2. Mengatur dan mengelola seluruh Sumber Daya Manusia 3. Mengatur jadwan kegiatan pada karyawan

KEPALA CABANG

Dr. Sudirja

WAKIL. KA. CAB Nining Sumarni KEUANGAN Dina Gustyani UMUM DRIVER - Sahrudin - Asep Rohidin - Devi Setiawan OFFICE BOY - Joni Sarifudin - Ade Sutedi DOKTER PJ KLINIK Dr. Innoseusius DOKTER PJ LAB Dr. Ida Widayati DOKTER PJ RO Dr. Frieska IT Budi Wardani PJ PERAWAT Euis Fatmawati PJ LAB Siti Kunafsiah PJ MR Rospita Novianti PJ RONTGEN Riana Dewi PJ MARKETING Partini

(3)

c. Keuangan

1. Mengatur dan mengelola keuangan

2. Bertanggung jawab atas seluruh laporan keuangan cabang 3. Mengatur invoice pada customer

d. Dokter PJ Klinik

1. Bertanggung jawab atas semua hasil Medical Check Up 2. Melakukan validasi pada hasil Medical Check Up 3. Menyelenggarakan rekam medis yang memnuhi standar e. Dokter PJ Laboratorium

1. Bertanggung jawab atas semua hasil pemeriksaan laboratorium 2. Melakukan validasi pada hasil laboratorium

3. Menyelenggarakan rekam medis yang memenuhi standar f. Dokter PJ Rontgen

1. Bertanggung jawab atas hasil pembacaan foto rontgen 2. Melakukan validasi pada hasil rontgen

g. Driver

1. Bertanggung jawab atas semua kendaraan operasional klinik

2. Bertanggung jawab atas pengantaran dan serah terima hsil Medical

Check Up

h. Officeboy

1. Bertanggung jawab atas kebersihan dan kerapihan di area klinik 2. Bertanggung jawab atas semua peralatan pantry

3. Bertanggung jawab atas catering karyawan i. IT

(4)

2. Mempersiapkan segala kebutuhan IT pada klinik 3. Mengatasi troubleshotting hardware

4. Mengedukasikan karyawan dalam penggunaan software j. PJ Perawat

1. Bertanggung jawab atas semua peralatan medis pada klinik

2. Bertanggung jawab atas semua jadwal dan tugas yang diberikan kepada perawat

3. Bertanggung jawab atas semua persiapan Medical Check Up Onsite

k. PJ Laboratorium

1. Bertanggung jawab atas semua hasil laboratorium 2. Melakukan QC hasil laboratorium

3. Melakukan perawatan dan pengecekan peralatan laboratorium bahan dan reagensia

4. Bertanggung jawab atas semua kegiatan pada laboratorium l. PJ Medical Record

1. Bertanggung jawab atas semua hasil Medical Check Up Annual dan daily 2. Bertanggung jawab atas semua hasil Elektrokardiografi, Audiometri dan

Spirometri m. PJ Rontgen

1. Bertanggung jawab atas semua hasil pemeriksaan rontgen

2. Menyiapkan fasilitas dan lingkungan unit radiologi untuk kelancaran layanan dan memudahkan pasien menerima layanan

3. Melaksanakan layanan pemeriksaan rontgen dan memintakan hasil pembacaannya kepada dokter spesialis radiologi

(5)

1. Bertanggung jawab terhadap marketing dan menganalisa peluang pemasaran produk klinik

2. Membantu dalam perencanaan dan melaksanakan program pelayanan klinik

3. Memperluas jaringan kerjasama klinik dengan instansi lain baik perusahaan ataupun lembaga pemerintahan

4. Menjaga dan menjalin hubungan dengan pasien, provider dan instansi

3.2. Tinjauan Kasus

Tinjauan kasus Laporan Tugas Akhir pada Laboratorium Klinik Biomedilab Karawang adalah sebagai berikut :

3.2.1. Proses Bisnis Sistem Berjalan

Berdasarkan penelitian yang saya lakukan dengan menggunakan metode wawancara dan observasi, saya dapat menyimpulkan untuk proses bisnis sistem berjalan absensi karyawan adalah sebagai berikut :

1. Proses Absensi Karyawan

Setiap karyawan yang hadir di wajibkan untuk melakukan absen sebagai tanda kehadirannya dengan mengisi waktu masuk atatu keluar pada lembaran absensi.

2. Proses Rekap Absensi

Setelah semua karyawan melakukan absen maka semua berkas absen dikumpulkan kembali kepada setiap PJ departemen nya masing-masing kemudian admin akan menarik berkas di setiap akhir bulannya dan merekap semua absen yang sudah terkumpul mulai dari menghitung jumlah hari kerja dan overtime.

(6)

3. Proses Pembuatan Laporan

Admin membuat laporan absensi karyawan di setiap akhir bulan dengan menggunakan ms. Excel yang hasilnya dikirimkan ke Accounting Head Office untuk data penggajian.

3.2.2. Activity Diagram

Karyawan PJ Departement Admin Accounting

Setiap Karyawan melakukan absen pada

lembar absensi

Setelah semua absen, lembar absensi

dikumpulkan ke PJ Departement

Menerima lembar Absensi

Setelah satu bulan lembar absensi diberikan ke bagian

admin

Menerima Lembar Absensi

Merekap semua absen dari jumlah hari kerja

dan overtime Membuat laporan Absensi karyawan dengan menggunakan Ms. Excel Mengirimkan laporan Absensi ke Accounting

untuk data penggajian

Menerima Laporan Absensi Start

End

Gambar III.2: Activity Diagram

3.2.3. Dokumen Masukan

Dokumen masukan (document input) adalah segala bentuk masukan yang berupa dokumen dan diolah dalam proses sehingga dapat menghasilkan suatu keluaran.

(7)

Berikut dokumen masukan yang digunakan dalam sistem absensi karyawan pada Laboratorium Klinik Biomedilab Cabang Karawang adalah:

1. Nama dokumen : Lembar Absensi

Fungsi : Untuk Mencatat Absensi Sumber : Karyawan

Tujuan : Bagian Admin

Media : Kertas cetakan manual Jumlah : 1 (satu) lembar

Frekuensi : Setiap tutup buku / akhir bulan Bentuk : Lampiran A.1

3.2.4. Dokumen Keluaran

Dokumen keluaran (document output) adalah dokumen yang dihasilkan berdasarkan proses yang terjadi dalam sistem. Bentuk dokumen keluaran dalam sistem absensi karyawan pada Laboratorium Klinik Biomedilab Cabang Karawang adalah:

1. Nama dokumen : Laporan Absensi Fungsi : Untuk data penggajian Sumber : Bagian Admin

Tujuan : Accounting Head Office Media : Ms. Excel

Jumlah : 1 (satu) lembar

Frekuensi : Setiap tutup buku / akhir bulan Bentuk : Lampiran B.1

(8)

3.2.5. Permasalahan Pokok

Berdasarkan laporan yang telah penulis paparkan di bab sebelumnya bahwa Laboratorium Klinik Biomedilab Cabang Karawang untuk sistem absensi masih manual/belum terkomputerisasi, sehingga sering terjadi kesalahan diantaranya: 1. Dalam penulisan absensi seringkali karyawan lalai dalam mengisi absensi

sehingga waktu yang tercatat pada lembar absensi tidak sesuai dengan real time karyawan masuk / keluar.

2. Lembar absensi seringkali terjadi kerusakan seperti terlipat, kusut dan kotor bahkan sampai hilang.

3. Dalam pengumpulan lembar absensi di setiap bulannya seringkali terjadi keterlambatan dalam pengumpulannya , mengakibatkan waktu menjadi tidak efisiensi.

4. Seringkali terjadi kesalahan dalam perhitungan overtime sehingga banyak karyawan yang melakukan komplen.

3.2.6. Pemecahan Masalah

Untuk mengatasi permasalahan-permasalahan yang terjadi di Laboratorium Klinik Biomedilab Cabang Karawang, tentunya diperlukan adanya perubahan ataupun perbaikan disegala sektor yang mendukung kinerja perusahaan. Untuk pemecahan masalahnya anatara lain sebagai berikut:

1. Dibangun suatu sistem terkomputerisasi dalam hal pencatatan dan pembuatan laporan absensi, karena dengan adanya sistem terkomputerisasi akan mempermudah tindak lanjut proses pengolahan data sehingga meminimalisir perbedaan perhitungan data dalam pembuatan laporan absensi.

(9)

2. Dengan proses yang sudah terkomputerisasi maka diharapkan dapat memperoleh keakuratan data sehingga tidak akan terjadi lagi kesalahan dalam pengolahan data absensi.

3. Adanya back up data agar perusahaan mempunyai data cadangan yang dapat digunakan sebagai laporan dan kemanan jika suatu hari terjadi hal yang tidak diinginkan.

4. Dengan sistem yang sudah terkomputersisasi dapat menghemat waktu dan tenaga agar lebih efektif dan efisien.

3.3. Analisis Kebutuhan Software

Tahapan analisa kebutuhan ini dilakukan untuk menspesifikasikan kebutuhan

software agar dapat dipahami software seperti apa yang diinginkan user dan

dideskripsikan dengan jelas.

3.3.1. Analisis Kebutuhan 1. Kebutuhan Pengguna

a. Kebutuhan Admin

1. Admin melalukan login sebelum masuk kehalaman administrator dengan menggunakan NIK sebagai username dan password yang telah terdaftar 2. Admin dapat melakukan proses absensi karyawan

3. Admin dapat mengubah password, dan menghapus data karyawan 4. Admin dapat mengubah waktu overtime MCU dan BussTrip

5. Admin dapat menambah, mengubah dan menghapus data karyawan 6. Admin dapat melihat dan mencetak laporan data karyawan dan data

(10)

b. Kebutuhan Karyawan

1. Karyawan dapat melakukan login sebelum masuk kehalaman dashboard karyawan dengan menggunakan NIK sebagai username dan password yang telah terdaftar

2. Karyawan dapat melakukan proses absensi masuk dan keluar berdasarkan waktu kerja

3. Karyawan dapat merubah profile karyawan 4. Karyawan dapat mencetak profile karyawan c. Kebutuhan Accounting

1. Accounting melalukan login sebelum masuk kehalaman administrator dengan menggunakan NIK sebagai username dan password yang telah terdaftar

2. Accounting dapat melihat laporan absensi 3. Accounting dapat mencetak laporan absensi

4. Kebutuhan Sistem

a. Analisa kebutuhan sistem untuk admin

1. Sistem melakukan validasi username dan password

2. Sistem akan memberikan hak akses kepada admin untuk dapat masuk ke halaman administrator jika username dan password sesuai

3. Sistem akan menolak hak akses kepada admin jika username dan

password tidak sesuai

4. Sistem menyediakan fasilitas untuk dapat menambah, mengubah dan menghapus data yang digunakan untuk menampilkan secara keseluruhan pada sistem absensi karyawan laboratorium klinik biomedilab, serta dapat mencetak seluruh laporan absen dan data karyawan

(11)

5. Sistem akan menghentikan akses admin pada halaman administrator apabila telah melakukan proses logout

b. Analisa kebutuhan sistem untuk Karyawan

1. Sistem melakukan validasi username dan password untuk masuk ke halaman user.

2. Sistem akan memberikan hak akses kepada user untuk dapat masuk ke halaman user jika username dan password sesuai.

3. Sistem akan menolak hak akses kepada karyawan jika username dan

password tidak sesuai.

4. Sistem menyediakan fasilitas untuk mengubah dan mencetak data profile yang digunakan untuk menampilkan data absensi.

5. Sistem akan melakukan penyimpanan data absensi yang dilakukan oleh

user.

6. Sistem akan menghentikan akses admin pada halaman administrator apabila telah melakukan proses logout.

c. Analisa kebutuhan sistem untuk Accounting

1. Sistem melakukan validasi username dan password

2. Sistem akan memberikan hak akses kepada accounting untuk dapat masuk ke halaman administrator jika username dan password sesuai 3. Sistem akan menolak hak akses kepada accounting jika username dan

password tidak sesuai

4. Sistem menyediakan fasilitas untuk dapat melihat, mencetak laporan absensi karyawan.

5. Sistem akan menghentikan akses accounting pada halaman administrator apabila telah melakukan proses logout.

(12)

3.3.2. Use Case Diagram

Berikut use case diagram yang telah dibuat dalam sistem Aplikasi Absensi Karyawan berbasis web:

1. Use Case Diagram Admin

a. Use Case Diagram Login

ADMIN

DASHBOARD

INPUT USER & PASSWORD LOGIN include VERIFIKASI SISTEM include include Use Case Diagram Admin Login

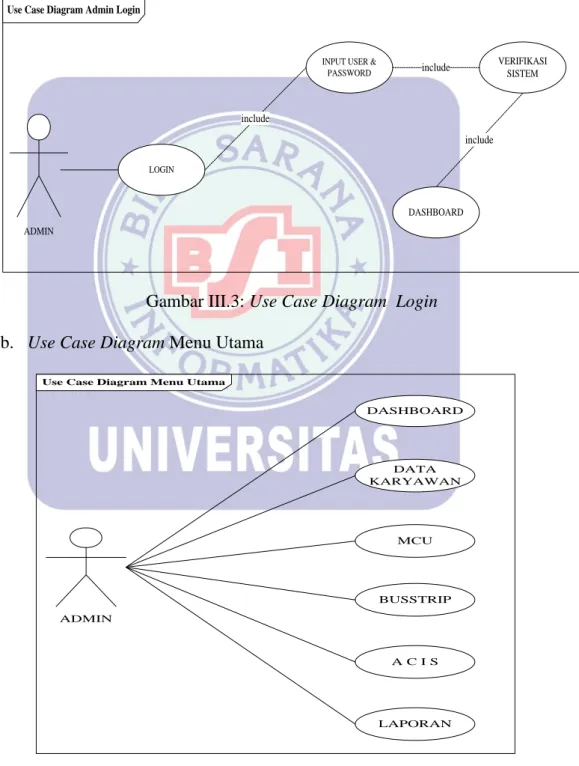

Gambar III.3: Use Case Diagram Login b. Use Case Diagram Menu Utama

ADMIN DASHBOARD DATA KARYAWAN MCU BUSSTRIP A C I S LAPORAN Use Case Diagram Menu Utama

(13)

c. Use Case Diagram Menu Dashboard ADMIN ABSENSI USER DASHBOARD extend extend PROFILE LOGOUT include include ABSEN MASUK ABSEN KELUAR include include CETAK PROFIL extend EDIT PROFILE UPLOAD FOTO include include

Use Case Diagram Dashboard Admin

Gambar III.5: Use Case Diagram Menu Dashboard d. Use Case Diagram Menu Data Karyawan

ADMIN CARI TAMBAH DATA KARYAWAN extend extend SIMPAN BATAL include include EDIT HAPUS include include

Use Case Diagram Data Karyawan

(14)

e. Use Case Diagram Menu MCU ADMIN CARI TAMBAH MCU extend extend SIMPAN BATAL include include EDIT HAPUS include include

Use Case Diagram MCU

Gambar III.7: Use Case Diagram Menu MCU f. Use Case Diagram Menu Busstrip

ADMIN CARI TAMBAH BUSSTRIP extend extend SIMPAN BATAL include include EDIT HAPUS include include

Use Case Diagram BussTrip

(15)

g. Use Case Diagram Menu A C I S ADMIN CUTI ALPA A C I S extend extend TAMBAH CARI include include

Use Case Diagram A C I S

SAKIT IZIN extend extend TAMBAH CARI include include TAMBAH CARI include include TAMBAH BATAL include include EDIT HAPUS include include SIMPAN BATAL include include SIMPAN BATAL include include EDIT HAPUS include include SIMPAN BATAL include include SIMPAN BATAL include include EDIT HAPUS include include EDIT HAPUS include include

Gambar III.9: Use Case Diagram Menu A C I S h. Use Case Diagram Menu Laporan

ADMIN CARI GENERATE LAPORAN extend extend

Use Case Diagram Laporan Admin

FILTER EXPORT extend extend FILTER BATAL include include DOWNLOAD extend EXPORT BATAL include include EXPORT BATAL include include

(16)

i. Use Case Diagram Logout ADMIN LOGOUT PROFILE USER extend extend

Use Case Diagram Admin Logout

Verifikasi Sistem KELUAR BATAL include include include

Gambar III.11: Use Case Diagram Logout

2. Use Case Diagram Karyawan

a. Use Case Diagram Karyawan Login

KARYAWAN

DASHBOARD

INPUT USER & PASSWORD LOGIN include VERIFIKASI SISTEM include include

Use Case Diagram Karyawan Login

(17)

b. Use Case Diagram Dashboard Karyawan KARYAWAN ABSENSI USER DASHBOARD extend extend PROFILE LOGOUT include include ABSEN MASUK ABSEN KELUAR include include CETAK PROFIL extend EDIT PROFILE UPLOAD FOTO include include Use Case Diagram Dashboard Karyawan

VERIFIKASI SISTEM

include

include

Gambar III.13: Use Case Diagram Dashboard Karyawan c. Use Case Diagram Karyawan Logout

KARYAWAN LOGOUT PROFILE USER extend extend Use Case Diagram Karyawan Logout

Verifikasi Sistem KELUAR BATAL include include include

(18)

3. Use Case Diagram Accounting

a. Use Case Diagram Accounting Login

ACCOUNTING

DASHBOARD

INPUT USER & PASSWORD LOGIN include VERIFIKASI SISTEM include include

Use Case Diagram Accounting Login

Gambar III.15: Use Case Diagram Accounting Login b. Use Case Diagram Dashboard Accounting

ACCOUNTING ABSENSI USER DASHBOARD extend extend PROFILE LOGOUT include include ABSEN MASUK ABSEN KELUAR include include CETAK PROFIL extend EDIT PROFILE UPLOAD FOTO include include

Use Case Diagram Dashboard Admin

(19)

c. Use Case Diagram Laporan Accounting ACCOUNTING CARI GENERATE LAPORAN extend extend Use Case Diagram Laporan Accounting

FILTER EXPORT extend extend FILTER BATAL include include DOWNLOAD extend EXPORT BATAL include include EXPORT BATAL include include

Gambar III.17: Use Case Diagram Laporan Accounting

d. Use Case Diagram Accounting Logout

ACCOUNTING LOGOUT PROFILE USER extend extend

Use Case Diagram Accounting Logout

Verifikasi Sistem KELUAR BATAL include include include

(20)

3.3.3. Activity Diagram

Berikut activity diagram yang telah dibuat dalam sistem Aplikasi Absensi Karyawan berbasis web:

1. Activity Diagram Admin

a. Activity Diagram Admin Login

Start

Melakukan Login dengan

username dan password Melakukan validasi data

Menampilkan tampilan Menu Utama

Valid Tidak Valid

Admin Sistem Absensi

Cek data

Activity Diagram Login Admin

End

(21)

b. Activity Diagram Menu Dashboard

Start

Menampilkan tampilan dashboard Klik dashboard

Pada Menu Utama

Melakukan absensi masuk atau keluar

Data absensi disimpan Pada sistem

End

Admin Sistem Absensi

Activity Diagram Dashboard Admin

User Absensi Cetak Profile

Klik user/profile

Klik edit profile untuk merubah

biodata,

Untuk merubah foto klik upload foto Lalu klik simpan

Profile berhasil diubah

Klik cetak profile

Profile berhasil dicetak

(22)

c. Activity Diagram Menu Data Karyawan

Start

Klik data karyawan pada Menu Utama

Menampilkan tampilan Data karyawan

Admin Sistem Absensi

Activity Diagram Data Karyawan

Tambah Klik tambah dan masukan Data karyawan Klik simpan Data berhasil disimpan Cari

Klik cari pada data karyawan

Menampilkan data sesuai pencarian

Ubah Hapus

Klik icon ubah pada data yang ingin diubah

Klik icon hapus pada data yang ingin dihapus

Data berhasil diubah

Data berhasil dihapus

End

Gambar III.21: Activity Diagram Menu Data Karyawan

(23)

d. Activity Diagram Menu MCU

Start Klik MCU pada Menu Utama

Menampilkan tampilan MCU

Admin Sistem Absensi

Activity Diagram MCU

Tambah Klik tambah dan masukan Data MCU Klik simpan Data berhasil disimpan Cari

Klik cari pada data MCU

Menampilkan data sesuai pencarian

Ubah Hapus

Klik icon ubah pada data yang ingin diubah

Klik icon hapus pada data yang ingin dihapus

Data berhasil diubah

Data berhasil dihapus

End

(24)

e. Activity Diagram Menu Busstrip

Start Klik Busstrip pada Menu Utama

Menampilkan tampilan Busstrip

Admin Sistem Absensi

Activity Diagram Busstrip

Tambah Klik tambah dan masukan Data Busstrip Klik simpan Data berhasil disimpan Cari

Klik cari pada data Busstrip

Menampilkan data sesuai pencarian

Ubah Hapus

Klik icon ubah pada data yang ingin diubah

Klik icon hapus pada data yang ingin dihapus

Data berhasil diubah

Data berhasil dihapus

End

(25)

f. Activity Diagram Menu A C I S Start Klik A C I S pada Menu Utama Melakukan tampilan A C I S

Admin Sistem Absensi

Activity Diagram A C I S

Alpa Cuti Izin Sakit

End

(26)

g. Activity Diagram Alpa Start Klik Alpa pada Menu A C I S Menampilkan tampilan data Alpa

Admin Sistem Absensi

Activity Diagram Alpa

Tambah

Klik tambah dan masukan Data Alpa Karyawan

Klik simpan

Data berhasil disimpan

Cari

Klik cari pada data alpa

Menampilkan data sesuai pencarian

Ubah Hapus

Klik icon ubah pada data yang ingin diubah

Klik icon hapus pada data yang ingin dihapus

Data berhasil diubah

Data berhasil dihapus

End

(27)

h. Activity Diagram Cuti Start Klik Cuti pada Menu A C I S Menampilkan tampilan data Cuti

Admin Sistem Absensi

Activity Diagram Cuti

Tambah

Klik tambah dan masukan Data Cuti Karyawan

Klik simpan

Data berhasil disimpan

Cari

Klik cari pada data cuti

Menampilkan data sesuai pencarian

Ubah Hapus

Klik icon ubah pada data yang ingin diubah

Klik icon hapus pada data yang ingin dihapus

Data berhasil diubah

Data berhasil dihapus

End

(28)

i. Activity Diagram Izin Start Klik Izin pada Menu A C I S Menampilkan tampilan data izin

Admin Sistem Absensi

Activity Diagram Izin

Tambah

Klik tambah dan masukan Data Izin Karyawan

Klik simpan

Data berhasil disimpan

Cari

Klik cari pada data izin

Menampilkan data sesuai pencarian

Ubah Hapus

Klik icon ubah pada data yang ingin diubah

Klik icon hapus pada data yang ingin dihapus

Data berhasil diubah

Data berhasil dihapus

End

(29)

j. Activity Diagram Sakit Start Klik Sakit pada Menu A C I S Menampilkan tampilan data Sakit

Admin Sistem Absensi

Activity Diagram Sakit

Tambah

Klik tambah dan masukan Data Sakit Karyawan

Klik simpan

Data berhasil disimpan

Cari

Klik cari pada data sakit

Menampilkan data sesuai pencarian

Ubah Hapus

Klik icon ubah pada data yang ingin diubah

Klik icon hapus pada data yang ingin dihapus

Data berhasil diubah

Data berhasil dihapus

End

(30)

k. Activity Diagram Laporan

Start Klik Laporan pada Menu Utama

Menampilkan tampilan Laporan

Admin Sistem Absensi

Activity Diagram Laporan Admin

Generate Klik filter untuk melihat laporan bulan tertentu Cari Masukan data yang ingin dicari End Filter Export Klik export untuk menyimpan file tsb kemudian dicetak Menampilkan data sesuai pencarian Klik download Klik export untuk menyimpan file tsb kemudian dicetak Klik Generate untuk Memunculkan data karyawan yang baru setelah tutup buku.

(31)

l. Activity Diagram Logout

Start Klik Logout

pada User Melakukan Logout

Admin Sistem Absensi

Cek data

Activity Diagram Logout Admin

Ya

Keluar

Tidak

Batal

End

(32)

2. Activity Diagram Karyawan

a. Activity Diagram Karyawan Login

Start

Melakukan Login dengan

username dan password Melakukan validasi data

Menampilkan tampilan Menu Utama

Valid Tidak Valid

Karyawan Sistem Absensi

Cek data

Activity Diagram Login Karyawan

End

(33)

b. Activity Diagram Dashboard Karyawan

Start

Menampilkan tampilan dashboard Klik dashboard

Pada Menu Utama

Melakukan absensi masuk atau keluar

Data absensi disimpan Pada sistem

End

Karyawan Sistem Absensi

Activity Diagram Dashboard Karyawan

User Absensi Cetak Profile

Klik user/profile

Klik edit profile untuk merubah

biodata,

Untuk merubah foto klik upload foto Lalu klik simpan

Profile berhasil diubah

Klik cetak profile

Profile berhasil dicetak

(34)

c. Activity Diagram Karyawan Logout

Start Klik Logout

pada User Melakukan Logout

Karyawan Sistem Absensi

Cek data Activity Diagram Logout Karyawan

Ya

Keluar

Tidak

Batal

End

Gambar III.33: Activity Diagram Karyawan Logout

3. Activity Diagram Accounting

a. Activity Diagram Accounting Login

Start

Melakukan Login dengan

username dan password Melakukan validasi data

Menampilkan tampilan Menu Utama

Valid Tidak Valid

Accounting Sistem Absensi

Cek data Activity Diagram Login Accounting

End

(35)

b. Activity Diagram Dashboard Accounting

Start

Menampilkan tampilan dashboard Klik dashboard

Pada Menu Utama

Melakukan absensi masuk atau keluar

Data absensi disimpan Pada sistem

End

Accounting Sistem Absensi

Activity Diagram Dashboard Accounting

User Absensi Cetak Profile

Klik user/profile

Klik edit profile untuk merubah

biodata,

Untuk merubah foto klik upload foto Lalu klik simpan

Profile berhasil diubah

Klik cetak profile

Profile berhasil dicetak

(36)

c. Activity Diagram Laporan Accounting

Start Klik Laporan pada Menu Utama

Menampilkan tampilan Laporan

Accounting Sistem Absensi

Activity Diagram Laporan Accounting

Generate Klik filter untuk melihat laporan bulan tertentu Cari Masukan data yang ingin dicari End Filter Export Klik export untuk menyimpan file tsb kemudian dicetak Menampilkan data sesuai pencarian Klik download Klik export untuk menyimpan file tsb kemudian dicetak Klik Generate untuk Memunculkan data karyawan yang baru setelah tutup buku.

(37)

d. Activity Diagram Accounting Logout

Start Klik Logout

pada User Melakukan Logout

Accounting Sistem Absensi

Cek data

Activity Diagram Logout Accounting

Ya

Keluar

Tidak

Batal

End

(38)

3.4. Desain

Berikut desain yang telah dibuat dalam sistem Aplikasi Absensi Karyawan berbasis web yaitu Entity Relationship Diagram (ERD). Logical Record Structure (LRS), Spesifikasi File, Class Diagram, Sequence Diagram, dan User Interface.

3.4.1. Entity Relationship Diagram (ERD)

karyawan 1 MELAKUKAN 1 mcu

alpa sakit absen_masuk busstrip absen_keluar MELENGKAPI MELAKUKAN MELAKUKAN 1 1 m tgl_absen nik id_absen_masuk overtime_masuk jam_masuk tanggal nik id_sakit jumlah keterangan id_alpa keterangan jumlah tanggal nik waktu_mcu keterangan id_mcu tgl_mcu nik waktu_busstrip nik tgl_busstrip keterangan Id_busstrip jabatan

unit_kerja departemen no_hp alamat foto status nama password nik 1 1 1 cuti keterangan nik tanggal jumlah id_cuti izin keterangan nik tanggal jumlah id_izin 1 1 level id_karyawan Nama_perusahaan nama_perusahaan konversi_jam_masuk tgl_absen nik id_absen_keluar overtime_keluar jam_keluar konversi_jam_keluar Gambar III.38: Entity Relationship Diagram (ERD)

(39)

3.4.2. Logical Record Structure (LRS) alpa cuti izin sakit karyawan absen_masuk absen_keluar MCU busstrip # nik - tanggal - keterangan - jumlah - id_alpa # nik - tanggal - keterangan - jumlah - id_cuti # nik - tanggal - keterangan - jumlah - id_sakit # nik - tanggal - keterangan - jumlah - id_izin # nik - tgl_absen - jam_masuk - konversi_jam_masuk - overtime_masuk - id_absen_masuk # nik - password - nama - status - unit_kerja - jabatan - departemen - no_hp - alamat - foto - level - id_karyawan # nik - tgl_absen - jam_keluar - konversi_jam_keluar - overtime_keluar - id_absen_keluar # nik - tgl_mcu - waktu_mcu - nama_perusahaan - keterangan - id_ mcu # nik - tgl_busstrip - waktu_busstrip - nama_perusahaan - keterangan - id_busstrip

(40)

3.4.3. Spesifikasi File

1. Spesifikasi file Karyawan

Nama File : tabel karyawan Akronim : karyawan

Fungsi : Sebagai penyimpanan data karyawan Tipe File : File Master

Organisasi File : Indexed Sequential Akses File : Random

Media : Harddisk Panjang record : 1196 Byte Kunci Field : nik

Software : MySQL

NO Nama Field Tipe Panjang Keterangan

1 Nik Varchar 100 Primary Key

2 Password Varchar 255 3 Nama Varchar 255 4 Status Varchar 100 5 unit_kerja Varchar 50 6 Jabatan Varchar 50 7 Departemen Varchar 50 8 no_hp Varchar 50 9 Alamat Text 10 Foto Varchar 255 11 Level Varchar 20 12 id_karyawan Int 11

(41)

2. Spesifikasi file Absen Masuk

Nama File : tabel absen_masuk Akronim : absen_masuk

Fungsi : untuk melakukan absensi masuk Tipe File : File Transaksi

Organisasi File : Indexed Sequential Akses File : Random

Media : Harddisk Panjang record : 133 Byte Kunci Field : nik

Software : MySQL

NO Nama Field Tipe Panjang Keterangan

1 Nik Varchar 100 Foreign Key

2 tgl_absen Date

3 jam_masuk Time

4 konversi_jam_masuk Int 11

5 overtime_masuk Int 11

6 id_absen_masuk int 11

(42)

3. Spesifikasi file Absen Keluar

Nama File : tabel absen_keluar Akronim : absen_keluar

Fungsi : Untuk melakukan absen keluar Tipe File : File Transaksi

Organisasi File : Indexed Sequential Akses File : Random

Media : Harddisk Panjang record : 133 Byte Kunci Field : nik

Software : MySQL

NO Nama Field Tipe Panjang Keterangan

1 Nik Varchar 100 Foreign Key

2 tgl_absen Date

3 jam_keluar Time

4 konversi_jam_keluar Int 11

5 overtime_keluar Int 11

6 id_absen_keluar int 11

(43)

4. Spesifikasi file Alpa

Nama File : tabel alpa Akronim : alpa

Fungsi : Untuk mengisi data alpa karyawan Tipe File : File Transaksi

Organisasi File : Indexed Sequential Akses File : Random

Media : Harddisk Panjang record : 122 Byte Kunci Field : nik

Software : MySQL

NO Nama Field Tipe Panjang Keterangan

1 nik Varchar 100 Foreign Key

2 tanggal Date

3 keterangan Text

4 jumlah Int 11

5 id_alpa Int 11

(44)

5. Spesifikasi file Cuti

Nama File : tabel cuti Akronim : cuti

Fungsi : Untuk memasukan data cuti karyawan Tipe File : File Transaksi

Organisasi File : Indexed Sequential Akses File : Random

Media : Harddisk Panjang record : 122 Byte Kunci Field : nik

Software : MySQL

NO Nama Field Tipe Panjang Keterangan

1 Nik Varchar 100 Foreign Key

2 Tanggal Date

3 Keterangan Text

4 Jumlah Int 11

5 id_cuti Int 11

(45)

6. Spesifikasi file Izin

Nama File : tabel izin Akronim : izin

Fungsi : Untuk memasukan data izin karyawan Tipe File : File Transaksi

Organisasi File : Indexed Sequential Akses File : Random

Media : Harddisk Panjang record : 122 Byte Kunci Field : nik

Software : MySQL

NO Nama Field Tipe Panjang Keterangan

1 Nik Varchar 100 Foreign Key

2 Tanggal Date

3 Keterangan Text

4 Jumlah Int 11

5 id_izin Int 11

(46)

7. Spesifikasi file Sakit

Nama File : tabel sakit Akronim : sakit

Fungsi : Untuk memasukan data sakit karyawan Tipe File : File Transaksi

Organisasi File : Indexed Sequential Akses File : Random

Media : Harddisk Panjang record : 122 Byte Kunci Field : nik

Software : MySQL

NO Nama Field Tipe Panjang Keterangan

1 Nik Varchar 100 Foreign Key

2 Tanggal Date

3 Keterangan Text

4 Jumlah Int 11

5 id_sakit Int 11

(47)

8. Spesifikasi file Busstrip

Nama File : tabel busstrip Akronim : busstrip

Fungsi : Untuk memasukkan data ovetrime busstrip karyawan Tipe File : File Transaksi

Organisasi File : Indexed Sequential Akses File : Random

Media : Harddisk Panjang record : 311 Byte Kunci Field : nik

Software : MySQL

NO Nama Field Tipe Panjang Keterangan

1 Nik Varchar 100 Foreign Key

2 tgl_busstrip Date

3 waktu_busstrip int 100

4 nama_cabang Varchar 100

5 Keterangan Text

6 id_busstrip int 11

(48)

9. Spesifikasi file MCU

Nama File : Tabel mcu Akronim : mcu

Fungsi : Untuk memasukkan data overtime mcu karyawan Tipe File : File Transaksi

Organisasi File : Indexed Sequential Akses File : Random

Media : Harddisk Panjang record : 376 Byte Kunci Field : nik

Software : MySQL

NO Nama Field Tipe Panjang Keterangan

1 Nik Varchar 100 Foreign Key

2 tgl_mcu Date

3 waktu_mcu int 10

4 nama_perusahaan Varchar 255

5 Keterangan Text

6 id_mcu int 11

(49)

3.4.4. Class Diagram

Berikut Class diagram yang telah dibuat dalam sistem Aplikasi Absensi Karyawan berbasis web:

(50)

3.4.5. Sequence Diagram

Berikut sequence diagram yang telah dibuat dalam sistem Aplikasi Absensi Karyawan berbasis web:

1. Sequence Diagram Absen

Admin, Karyawan

Username & Password

Form

Login Dashboard Absensi

Klik Absen Masuk atau Absen Keluar

Simpan Memilih Dashboard

Sequence Diagram Absen

Logout

(51)

2. Sequence Diagram Data Absensi

Admin, Accounting

Username & Password

Form Login Dashboard Data Karyawan Input data karyawan Memilih Dashboard untuk absen Logout Sequence Diagram Data Absensi

MCU Busstrip A C I S Laporan

Input data MCU Input data Busstrip Input data ACIS Cek Laporan Simpan Cetak

(52)

3.4.6. User Interface

User interface / antar muka pada aplikasi absensi berdasarkan hasil rancangan

antar muka.

1. Tampilan Login

Sebelum admin masuk ke halaman administrator, admin harus melakukan login terlebih dahulu dengan memasukan username dan password.

Gambar III.43: Tampilan Login

2. Tampilan Dashboard Admin

(53)

3. Absen Masuk

Gambar III.45: Tampilan Absen Masuk

4. Absen Keluar

(54)

5. Peringatan Absen

Gambar III.47: Tampilan Peringatan Absen

6. Edit Profile

(55)

7. Data Karyawan

Gambar III.49: Tampilan Data Karyawan

8. Tambah Data Karyawan

(56)

9. Ubah Data Karyawan

Gambar III.51: Tampilan Ubah Data Karyawan

10. Hapus Data Karyawan

(57)

11. MCU

Gambar III.53: Tampilan MCU

12. Busstrip

(58)

13. Tampilan A C I S

Gambar III.55: Tampilan A C I S 14. Laporan

(59)

15. Logout

Gambar III.57: Tampilan Logout

16. Tampilan Cetak Profile Karyawan

(60)

17. Tampilan Hasil Export File Karyawan

Gambar III.59 : Tampilan Hasil Export File Karyawan

18. Tampilan Hasil Export Laporan

(61)

3.5. Implementasi

Implementasi merupakan tahap pembuatan perangkat lunak, tahap kelanjutan dari kegiatan perancangan sistem. Tahap ini merupakan tahap dimana sistem siap untuk dioperasikan.

3.5.1. Code Generation

Penulis akan menampilkan syntax program pada menu dashboard form absen. <?php

defined ('BASEPATH') OR exit ('No direct script access allowed'); class M_absen extends CI_Model {

function tampil_absen($nik){ $this->db->select('*');

$this->db->from('absen_keluar');

$this->db->join('absen_masuk', 'absen_masuk.nik = absen_keluar.nik'); $this->db->where('absen_masuk.nik',$nik); $query = $this->db->get(); return $query; } } 3.5.2. Blackbox Testing

No Skenario Pengujian Hasil yang Diharapkan Kesimpulan 1 Mengosongkan

Username dan Password,

lalu klik tombol “Login”

Sistem akan menolak

akses Login Valid

2 Hanya Mengisi

Username dan

mengosongkan

Password, lalu klik

tombol “Login”

Sistem akan menolak

akses Login Valid

3 Hanya Mengisi

Password dan

Sistem akan menolak

(62)

mengosongkan

Username, lalu klik

tombol “Login” 4 Mengisi dengan salah

satu data salah, lalu klik “Login”

Sistem akan menolak

akses Login Valid

5 Mengisi Username dan

Password dengan data

yang benar, lalu klik “Login”

Sistem akan menerima akses Login dan langsung

masuk ke tampilan Dashboard

Valid

Tabel III.10: BlackBox Testing

3.5.3. Spesifikasi Hardware dan Software

Kebutuhan Keterangan

Sistem Operasi Windows 10 Enterprise 64-bit

Processor Intel(R) Celeron(R) CPU N3060 @ 1.60GHz

RAM 2048 MB

Harddisk ST500LT012-1DG142 Monitor Generic PnP

Keyboard Standard PS/2 Mouse PS/2 Compatible

Figur

Gambar III.3: Use Case Diagram  Login b.  Use Case Diagram Menu Utama

Gambar III.3:

Use Case Diagram Login b. Use Case Diagram Menu Utama p.12
Gambar III.5: Use Case Diagram Menu Dashboard d.  Use Case Diagram Menu Data Karyawan

Gambar III.5:

Use Case Diagram Menu Dashboard d. Use Case Diagram Menu Data Karyawan p.13
Gambar III.7: Use Case Diagram Menu MCU f.  Use Case Diagram Menu Busstrip

Gambar III.7:

Use Case Diagram Menu MCU f. Use Case Diagram Menu Busstrip p.14
Gambar III.9: Use Case Diagram Menu A C I S h.  Use Case Diagram Menu Laporan

Gambar III.9:

Use Case Diagram Menu A C I S h. Use Case Diagram Menu Laporan p.15
Gambar III.11: Use Case Diagram Logout  2.  Use Case Diagram Karyawan

Gambar III.11:

Use Case Diagram Logout 2. Use Case Diagram Karyawan p.16
Gambar III.13: Use Case Diagram Dashboard Karyawan  c.  Use Case Diagram Karyawan Logout

Gambar III.13:

Use Case Diagram Dashboard Karyawan c. Use Case Diagram Karyawan Logout p.17
Gambar III.15: Use Case Diagram Accounting Login  b.  Use Case Diagram Dashboard Accounting

Gambar III.15:

Use Case Diagram Accounting Login b. Use Case Diagram Dashboard Accounting p.18
Gambar III.17: Use Case Diagram Laporan Accounting  d.  Use Case Diagram Accounting Logout

Gambar III.17:

Use Case Diagram Laporan Accounting d. Use Case Diagram Accounting Logout p.19
Gambar III.19: Activity Diagram Admin Login

Gambar III.19:

Activity Diagram Admin Login p.20
Gambar III.20: Activity Diagram Menu Dashboard

Gambar III.20:

Activity Diagram Menu Dashboard p.21
Gambar III.21: Activity Diagram Menu Data Karyawan

Gambar III.21:

Activity Diagram Menu Data Karyawan p.22
Gambar III.22: Activity Diagram Menu MCU

Gambar III.22:

Activity Diagram Menu MCU p.23
Gambar III.23: Activity Diagram Menu Busstrip

Gambar III.23:

Activity Diagram Menu Busstrip p.24
Gambar III.24: Activity Diagram Menu A C I S

Gambar III.24:

Activity Diagram Menu A C I S p.25
Gambar III.25: Activity Diagram  Alpa

Gambar III.25:

Activity Diagram Alpa p.26
Gambar III.26: Activity Diagram Cuti

Gambar III.26:

Activity Diagram Cuti p.27
Gambar III.27: Activity Diagram Izin

Gambar III.27:

Activity Diagram Izin p.28
Gambar III.28: Activity Diagram Sakit

Gambar III.28:

Activity Diagram Sakit p.29
Gambar III.29: Activity Diagram Laporan

Gambar III.29:

Activity Diagram Laporan p.30
Gambar III.31: Activity Diagram Karyawan Login

Gambar III.31:

Activity Diagram Karyawan Login p.32
Gambar III.32: Activity Diagram Dashboard Karyawan

Gambar III.32:

Activity Diagram Dashboard Karyawan p.33
Gambar III.33: Activity Diagram Karyawan Logout 3.  Activity Diagram Accounting

Gambar III.33:

Activity Diagram Karyawan Logout 3. Activity Diagram Accounting p.34
Gambar III.35: Activity Diagram Dashboard Accounting

Gambar III.35:

Activity Diagram Dashboard Accounting p.35
Gambar III.36: Activity Diagram Laporan Accounting

Gambar III.36:

Activity Diagram Laporan Accounting p.36
Gambar III.38: Entity Relationship Diagram (ERD)

Gambar III.38:

Entity Relationship Diagram (ERD) p.38
Gambar III.39: Logical Record Structure (LRS)

Gambar III.39:

Logical Record Structure (LRS) p.39
Gambar III.41: Sequence Diagram Absen

Gambar III.41:

Sequence Diagram Absen p.50
Gambar III.42: Sequence Diagram Data Absensi

Gambar III.42:

Sequence Diagram Data Absensi p.51
Gambar III.47: Tampilan Peringatan Absen  6.  Edit Profile

Gambar III.47:

Tampilan Peringatan Absen 6. Edit Profile p.54
Gambar III.59 :  Tampilan Hasil Export File Karyawan 18.  Tampilan Hasil Export Laporan

Gambar III.59 :

Tampilan Hasil Export File Karyawan 18. Tampilan Hasil Export Laporan p.60

Referensi

Memperbarui...

Related subjects :
