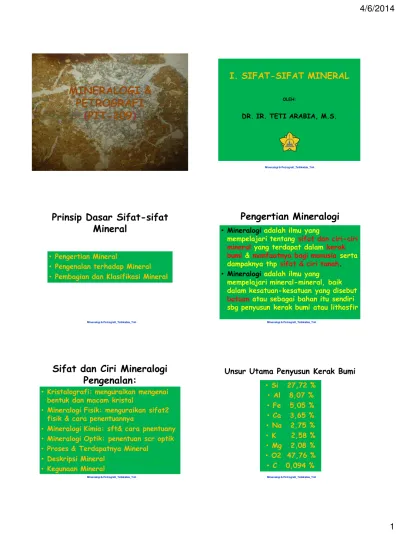

MINERALOGI &
PETROGRAFI
(
PIT-209
)
Mineralogi & Petrografi_TetiArabia_Tnh
I. SIFAT-SIFAT MINERAL
OLEH:
DR. IR. TETI ARABIA, M.S.
Prinsip Dasar Sifat-sifat
Mineral
• Pengertian Mineral
• Pengenalan terhadap Mineral
• Pembagian dan Klasifikasi Mineral
Mineralogi & Petrografi_TetiArabia_Tnh
Pengertian Mineralogi
• Mineralogiadalah ilmu yang
mempelajari tentang sifat dan ciri-ciri
mineral yang terdapat dalam kerak
bumi & manfaatnya bagi manusia serta dampaknya thp sifat & ciri tanah.
• Mineralogiadalah ilmu yang mempelajari mineral-mineral, baik dalam kesatuan-kesatuan yang disebut
batuan atau sebagai bahan itu sendiri
sbg penyusun kerak bumi atau lithosfir
Mineralogi & Petrografi_TetiArabia_Tnh
Sifat dan Ciri Mineralogi
Pengenalan:
• Kristalografi: menguraikan mengenai
bentuk dan macam kristal
• Mineralogi Fisik: menguraikan sifat2
fisik & cara penentuannya
• Mineralogi Kimia: sft& cara pnentuany
• Mineralogi Optik: penentuan scr optik
• Proses & Terdapatnya Mineral
• Deskripsi Mineral
• Kegunaan Mineral
Unsur Utama Penyusun Kerak Bumi
• Si 27,72 %
• Al 8,07 %
• Fe 5,05 %
• Ca 3,65 %
• Na 2,75 %
• K 2,58 %
• Mg 2,08 %
• O2 47,76 %

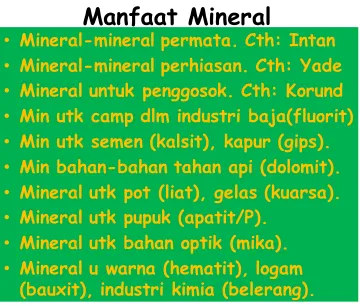

Manfaat Mineral
• Mineral-mineral permata. Cth: Intan
• Mineral-mineral perhiasan. Cth: Yade
• Mineral untuk penggosok. Cth: Korund
• Min utk camp dlm industri baja(fluorit)
• Min utk semen (kalsit), kapur (gips).
• Min bahan-bahan tahan api (dolomit).
• Mineral utk pot (liat), gelas (kuarsa).
• Mineral utk pupuk (apatit/P).
• Mineral utk bahan optik (mika).
• Mineral u warna (hematit), logam (bauxit), industri kimia (belerang).
Mineralogi & Petrografi_TetiArabia_Tnh
Dampak terhadap Sifat &
Ciri Tanah
• Melapuk membentuk tanah
• Melepaskan unsur-unsur yang
dikandung, sebagian merupakan unsur hara tanaman
• Sebagian tercuci atau erosi
• Sebagian membentuk mineral sekunder
• Sebagian tertinggal sbg mineral sukar
lapuk, seperti oksida Fe (goetit) & Al (gibsit)
Mineralogi & Petrografi_TetiArabia_Tnh
• Mineral
• Kuarsa
• Kalsit
• Dolomit
• Feldspar
• ortoklas
• plagioklas
• Mika
• muskovit
• biotit
• Amfibol (hornblende)
• Piroksin (hiperstin,augit)
• Leusit
• Apatit
• Olivin
• Unsur hara
•
-• Ca
• Ca,Mg
• • K
• Na,Ca
• K
• K,Mg,Fe
• Ca,Mg,Fe,Na
• Ca,Mg,Fe
• K
• P
• K,Ca,Mg,Na,Fe
Jenis-jenis Mineral & Kandungan Unsur Hara
Mineralogi & Petrografi_TetiArabia_Tnh
Batuan
• Merupakan benda alam yang menjadi
penyusun utama kerak bumi berupa campuran mineral yang tergabung secara fisik satu sama lain.
• Beberapa batuan tersusun dari satu
jenis mineral, sebagian lagi terbentuk dari gabungan mineral-mineral.
Mineralogi & Petrografi_TetiArabia_Tnh
Regolit Basaltik Felsfar
Kerak bumi
Mantel
Astenosfer
[image:2.540.60.240.69.222.2]Inti Litosfer
Gambar 1. Susunan Lapisan Utama Bumi
0 km 2 km
65 km
1000 km
1388 km
1738 km
25 km
Batu
besar Kerikil
Debu sgt halus
Mineral primer
Mineral
skunder Oksida2
Mineral liat Liat
Pasir Kasar
Debu
Gambar 2. Bahan Padat Bumi berdasarkan Diameter Batu kecil
[image:2.540.293.483.500.617.2]Pengertian Mineral
• Mineral adalah sebagian besar dalam bentuk kristal yang ada dalam kerak bumi yang bersifat homogen, baik susunan fisik maupun susunn kimiawi nya tetap, yg tbtk dari proses alam.
• Sebagian mineral dlm btk amorf.
• Mineral adalah semua bahan alam yang mempunyai susunan kimiawi tertentu, homogen, umumnya padat, cair (minyak bumi), atau gas (gas bumi).
• Mineral merupakan bagian dari batuan.
Mineralogi & Petrografi_TetiArabia_Tnh
Kristal
• Suatu bangun polyeder (bidang banyak)
yang teratur dan dibatasi bidang-bidang datar yang tertentu jumlahnya.
• Ditentukan oleh struktur dan btk
luarnya.
• Ditentukan secara geometri (ilmu ukur)
utk mengetahui sdt2 bidangnya.
• Kedudukan bidang2 tsb ditetapkan dg
sistem koordinat.
Mineralogi & Petrografi_TetiArabia_Tnh
Pengenalan Mineral
• Bentuk kristal
• Sistem sumbu isometrik: ketiga sumbunya tegak lurus satu sama lain serta mempunyai panjang yang sama. Contoh: pirit, magnetit, dll.
• Sistem sumbu tetragonal: jlh sb 3, dua buah sumbu mendatar sama pjg, ke 3 ny slg tegak lurus sesamanya. Contoh: zirkon atau kasiterit.
Mineralogi & Petrografi_TetiArabia_Tnh
●Sistem sumbu ortorombik: jlh sumbu 3 & saling tegak lurus sesamanya, ketiganya memp pjg yg berbeda. Cth: olivin & topaz.
● Sistem sumbu monoklin: jlh sumbu 3, pjg ≠, sb
tegak tegak lurus pd 1 sb datar. Cth: orthoklas, hornblende,mika & gipsum.
●Sistem sumbu triklin: jlh sb 3, pjg ≠, tdk tgk
lrs sesamanya. Cth: plagioklas.
●Sistem sumbu heksagonal & trigonal: jlh sb 4, 3 sb mendatar yg sama pjg membuat sudut sama besar (120⁰)& memp sb tgak yg brlainn pjg nya. Cth: kalsit, kuarsa, apatit.
Mineralogi & Petrografi_TetiArabia_Tnh
Sifat Fisik
• Warna, contoh: klorit bwrn hijau
• Kilap: kilap logam (pirit), kaca
(kuarsa), sutera (asbestos)
• Bentuk: asbestos (serat), mika (daun)
• Belahan: felspar belahan baik dlm 2
arah
• Kekerasan: intan (10), talk (1)
• Berat jenis: mineral berat >2,9
Sifat Optik
• Menggunakan mikroskop polarisasi
• Memakai 2 prisma: polarisator
(bawah), analisator (atas)
• Batuan diasah < 0,03 mm, direkat
MINERALOGI &
PETROGRAFI
(PIT-209)
Mineralogi & Petrografi_TetiArabia_Tnh
II. PEMBAGIAN MINERAL
OLEH:
DR. IR. TETI ARABIA, M.S.
Pembagian Mineral
• Mineral Primer: mineral yang lgsg terbtk dr pengkristalan bbrp seny didlm magma (materi kental yang keluar dr perut bumi) akibat
penurunan suhu. Didominasi oleh fraksi pasir & debu.
• Mineral Skunder: tbtk dr bbrp seny hsl plpk min primer. Didominasi fraksi liat
• Mineral Asesoris: tdpt dlm jlh yg sdkt.
Mineralogi & Petrografi_TetiArabia_Tnh
Mineral Primer
• 1. Felspar
• A. Plagioklas
• - Moonstone
• - Sunstone
• - Labradorstone
• B. Orthoklas
Mineralogi & Petrografi_TetiArabia_Tnh
Feldspar
• Alkali felspar • Monoklin
• Ortoklas
• Sanidin
• Adularia
• Triklin
• Mikroklin
• Anortoklas
• Plagioklas
• Triklin
• Albit
• Oligoklas
• Andesin
• Labradorit
• Bitownit
• Anortit
• Komposisi
• Ab An
• 100 0
• 90 10
• 70 30
• 50 50
• 30 70
• 10 90
• 0 100
•
Kumpulan felspar memp sist 3 komp:•
Ortoklas (Or) = KAlSi3O8•
Albit (Ab) = NaAlSi3O8•
Anortit (An) = CaAlSi3O8•
Or & Ab: alkali felspar, An < 20 %•
Ab & An: plagioklas 100% Ab–100%An•
Pla asam: An 0-30% (albit, oligoklas)•
Pla inter: An 30-60% (andesin, labrdrt)• 1. Olivin(Mg, Fe)2 SiO4
• 2. Piroksin/Augit & hiperstin(AB Si2O6)
• A = Ca, Na, Mg atau Fe²+
• B = Mg, Fe³+, Al
• 3. Amfibol/Hornblenda: min berwrn gelap
• Rumus: A2-3 B5 (Si,Al)8 O22 (OH)2
• A = Mg, Fe²+, Ca atau Na
• B = Mg, Fe²+, Al atau Fe³+
• 4. Mika:(K,Na,Ca) (Mg,Fe,Li,Al)2-3(Al,Si)4 O1O(OH,F)2.
• Biotit: K2 (Mg,Fe)2 (OH)2 (AlSi3O10),
• Muskovit: KAl2 (OH)2 (AlSi3O10),
• 5. Feldspar
• 6. Kuarsa(SiO2)
Mineralogi & Petrografi_TetiArabia_Tnh
Kuarsa Muskovit
Plg Mdh Lpk
Ca-Feldspar (Anortit) Biotit
Amfibol Piroksin Olivin
K-Feldspar (Ortoklas)
Plg Skr Lpk
Fraksi Pasir & Debu
Na-Feldspar (Albit)
Jns Batuan
Gabro (Basalt) SiO2<50%
Diorit (Andesit SiO2= 50%
Granit (Rhiolit) SiO2> 50%
Mineralogi & Petrografi_TetiArabia_Tnh
Mineral Skunder
• Cth: Min primer dr gol Mika, spt
Biotit K(Mg,Fe)3.AlSi3O10.(OH)2
brbh menj mineral liat Illit/hidrous
mika (jika sbgn K diganti oleh H),
Vermikulit (jika slrh K diganti oleh H).
• K-Feldspar menjadi Kaolinit
• 2KAlSi2O8+2H2CO3+9H2O
Al2Si2O5(OH)+4H4SiO4+2HCO3-Mineralogi & Petrografi_TetiArabia_Tnh
Mineral Asesoris (Mineral
Tambahan)
• Terdapat dalam jumlah sedikit < 5 %
• Contoh: Magnetit (Fe3O4), warna
hitam, sifat magnet, terdpt dlm batuan beku (kristalisasi magma)
• Zirkonterdapat dalam batuan granit.
Mineralogi & Petrografi_TetiArabia_Tnh
Klasifikasi Mineral
• Mineral anorganik: mineral yg tssn dr seny kimia anorganik scr alami,
• Mineral organik: mineral yang tssn dr seny C, kecuali karbonat & karbida. Cth: intan, grafit, batubara.
●Divisi I:
unsur2 alami (Au,Ag,Pt,Cu,Fe,Pb, dll) & seny intermetalik (As, Sb, Bi)
●Divisi II:
karbida, nitrida, & fosfida
●Divisi III:
sulfida(Ag2S, Cu2S, PbS, ZnS, dll), garam sulfo (Ag3SbS3, Cu3AsS4, dll) & seny turunannya (PbCuSbS3)
●Divisi IV:
halida (fluorida/CaF2, klorida/NaCl)
●Divisi V: garam oksigen
tungstat(Fe,Mn)WO4,Fosfat Ca5(F,Cl)(PO4)3, arsenat Pb5Cl (AsO4)3 &
vanadat Pb5Cl (VO4)3, borat (Na2B4O7.10H2O)
• Divisi VI:silikat2
• Nesosilikat:SiO4¯ tetrahedra msg2 berdiri
sendiri
• Sorosilikat: 2 ion SiO4 berpolimerisasi
• Siklosilikat: SiO4¯ mbtk cincin
• Inosilikat: SiO4¯ mbtk rantai kontinyu
• Filosilikat:SiO4¯ mbtk lembar kontinu
• Tektosilikat: SiO4¯ berpolimerisasi mbtk
struktur 3 dimensi.
Mineralogi & Petrografi_TetiArabia_Tnh
Sorosilikat Siklosilikat
Nesosilikat
(SiO4)
4-(Si2O7)
6-(Si3O9)
6-Inosilikat
(SiO3)
2-==Si =O
Mineralogi & Petrografi_TetiArabia_Tnh
Filosilikat
(Si2O5)
2-Tektosilikat (SiO2)
Mineralogi & Petrografi_TetiArabia_Tnh
Spesies Mineral
• Spesiesmerupakan unit klasifikasi dasar yg memp komposisi kimia tertentu & struktur kristal yg jelas.
• Beberapa spesies menunjukkan
modifikasi polimorfik, cth: grafit & intan, alfa belerang & ß belerang.
• Nama spe diikuti hrf Yunani ß,.. awaln
• Polimorfi (allotropi): peristiwa dimana
suatu bahan dg ssnan kimia yg sama memberikan btk & sif fisik yg berbeda
Mineralogi & Petrografi_TetiArabia_Tnh
Varitas Mineral
• Merupakan mineral-mineral yg
struktur identik atau hampir identik,
hanya terdpt perbedaan pd komposisi
kimia, dan sifat fisika tertentu.
• Nama diawali sif pbd, cth
magnesio-magnetit, strontium-aragonit (Ca,Sr)CO3
• Kmpss kimia: salah 1 komponen kimia suatu mineral digantikan oleh
komponen lain secaraisomorfik.
• Isomorfik adalah: suatu peristiwa dmn bhn2 yg hampir bersamaan (analog) susunannya mberikn btk2 kristal yg hampir sama
• Cth: Sfalerit (ZnS) tdk bwrn, jika
sbgn Zn digantikan Fe mjd wrn coklat. • Sifat fisika tertentu: dlm berbagai
Terdapatnya Mineral
• Tersebar diantara minerl/batuan lain,
cth: min pirit dlm batuan kuarsa
• Terikat sbg kristal pd min/btn lain
• Pecahn a celah yg trisi min (urat/vein)
• cth:
• Pd bt granit yg pdt & homogen, clh ny tratur & hls pmknny.
• Pd schist (mdh pch & blps2), celahnya sejajar
• Pd bt kapur (mdh lpk), clh tdk teratur
Mineralogi & Petrografi_TetiArabia_Tnh
•
Kand min dlm urat tgtg dr ssn kimiany•
Cth: sulfida2•
Pirit (FeS2), chalcosit (CuFeS2),galenit (PbS), sphalerit (ZnS), chalcsit (Cu2S), bornit (Cu5FeS4), markasit (FeS2), arsenopirit (FeAs2), dll.
•
Jg pd min bkn lgm, spt:•
Kuarsa (SiO2), kalsit (CaCO3), dolomit(CaMgCO)3, siderit (FeCO3), barit (BaSO4), fluorit (CaF2), rhodokrosit (MnCO3), dll.
Mineralogi & Petrografi_TetiArabia_Tnh
Lindgren (1928), pbtk min
bdsrkan letaknya endapan
• 1. Endp hypothermal: tek & suhu tg
(300-500 ⁰C), cth: Au, kasiterit
(SnO2), wolframit (Fe, Mn), dll.
• 2. Endp mesothermal: t & s sdg
(200-300 ⁰C),cth: galenit (PbS),enargit
(Cu3AsS4), dll.
• 3. Endp epithermal: s&t rndh (50-150
⁰C), cth: cinnabar (HgS), stibnit
(Sb2S3), dll.
Mineralogi & Petrografi_TetiArabia_Tnh
Kumpulan2 Mineral Urat
• 1.Urat kuarsa yg mgdg emas, brp btr
kcl yg tsebar bersama pirit,
chalcopirit, arsenopirit (Cikotok, Bgr)
• 2.Urat Cu yg mgdg Au & Ag, tdpt
bersm pirit, kalkopirit, dll.
• 3.Urat Pb mgdg Ag
• 4.Urat Pb-Zn
• 5.Urat Cu-Fe
MINERALOGI &
PETROGRAFI
(PIT-209)
III. MINERALOGI FISIK
OLEH:
DR. IR. TETI ARABIA, M.S.
Mineralogi & Petrografi_TetiArabia_Tnh
Mineralogi Fisik
A.Sifat2 yg tgtg gaya kohesi & elastisitas spt belah, pecah, keras, liat,kenyal,larutn. B.Sifat2 bdsrkn gy brt bumi spt brt jns. C.Sft2 tgtg cahaya spt wrn,kilap,kjernih,
sif optis yg khas, dll.
D.Sif2 tgtg panas spt hantaran pns, prbhn btk, mudahnya lebur, dll.
E.Sif2 bdsrk gy listrik & gy magnit
F.Sif2 bdsrk rngsngn pnc indera spt rasa, rabaan, bau, dll.
Mineralogi & Petrografi_TetiArabia_Tnh
1 Belahan (cleavage)
• Belahan adalah kecenderungan suatu kristal yg krn pemukulan pecah ke suatu arah t3, shg didpt bidang yg rata & licin.
• Belahan suatu kristal dtentukn bdsrkn:
a. mudah tdknya dibelah
• b. btk bidang belahan
• c. arah belahan.
Sifat2 bdsrk gaya kohesi
Mineralogi & Petrografi_TetiArabia_Tnh
•
Bidang belahan merupakan: bidang2 strk kristal, yg berhbgn dg sb2 kristalografis.•
Belahan dlm mcm2 sistem:•
Sistem reguler/isometrik (6 bidang =):•
Cth: galenit, halit, fluorit, intan, cuprit,sfalerit, & sodalit
•
Sistem tetragonal (segi 4, 6bidang 4 & 2):•
Cth: apofilit, rutil, zirkon, skapolit,scheelit, wulfenit
•
Sistem heksagonal (segi 6, 8 bidang):•
Cth: beryl, apatit, nefelin, apatit, kalsit,dolomit, & siderit.
•
Sistem ortorhombis (6 bidg, 2,2&2):•
Cth: anhidrit, barit, selestis, topaz,& piroksin
•
Sistem monoklin (3 sb ≠, 1 sb tgk tegak lurus):•
Cth: mika, klorit, epidot, gips, & stilbit.•
Sistem triklin (3 sb ≠, ke-tiga2nya tdk tgk lrs)•
2. Pecahan (fracture)•
Pd min amorf tdk dijumpai belahan ttppecahan
•
Macam2 pecahan al.:a.chonchoidal: pmkn pchn spt rumah siput, cth min kuarsa & btn obsidian b.kasar & tajam, cth tembaga
c.spt tanah, cth kaolin, bauxit, kapur dll.
Mineralogi & Petrografi_TetiArabia_Tnh
•
3. Keras (hardness) adalah: dy thn min thp pencoretan (scratching) or penggoresan (abrasion), pengasahan (grinding), penekanan (indenting).•
Keras mineral ditentukan dg skala Mohs mulai 1 – 10, yaitu:•
1. Talk 6. Feldspar•
2. Gips 7. Kuarsa•
3. Kalsit 8. Topaz•
4. Fluorit 9. Korund•
5. Apatit 10. IntanMineralogi & Petrografi_TetiArabia_Tnh
•
Jika suatu mineral dpt dicoret dg skala 7 (kuarsa), ttp tdk dpt dicoret dg skala 6 (feldspar), maka keras min tsb adalah 6,5 atau antara 6-7•
Pencoretan hrs searah, krn arah yg beda lain nilainya•
Cth: kyanit bbtk btg, kearah pjg keras 4-5, sdg yg tegak lurus 7.•
Metode penentuan bmcm2 ttp pdkorund pd smua skala sama yaitu 1000
Mineralogi & Petrografi_TetiArabia_Tnh
Metode Penentuan Skala Keras Mineral
Mineral Mohs Poschl Pfaff Rosiwall Auerbach
Talk Gips Kalsit Fluorit Apatit Feldpat Kuarsa Topaz Korund Intan 1 2 3 4 5 6 7 8 9 10 2,3 9,5 22,5 35,5 55 108 300 450 1000 -1,125 13,5 24 38 72 200 300 460 1000 -0,03 1,25 4,5 5,0 6,5 37 120 175 1000 14000 4,4 12,5 80 100 201 220 268 457 1000 2200
Mineralogi & Petrografi_TetiArabia_Tnh
•
4. Sifat dalam (tenacity)•
Kenyal/elastis: keping mineral tipis dptdibengkokkn & tdk pch or putus, bila dilepaskan kembali spt semula, cth: mika
•
Fleksibel: dibengkokkn tdk pch ttpdilepaskan tetap bengkok, cth: talk
•
Dapat dipilin, cth: emas & tembaga•
Rapuh: mdh hancur spt bubuk ttp tdkdpt diiris, cth: kuarsa
•
Mdh ditempa: menj lemp2 tps, cth:Au, Cu
•
5. Sifat luar (bentuk)•
Btk serat, spt asbestos•
B. Berat Jenis•
Mineral yg memp sif fisik lain yg sama dpt dibedakan dr BJ nya, cth: colestit BJ 3,95 dg barit BJ 4,5.•
BJ ditentukan dg pycnometer•
Rumus: BJ = a•
(a+b)-c•
a = berat min yg akan ditentukn (g)•
b = pycnomtr + aquades smp penuh (g)•
c = min + pycno + aqua (g)•
Jika min lrt dlm air, gunakan yg tdk lrt spt alkohol, hslnya x BJ alkoholMineralogi & Petrografi_TetiArabia_Tnh
•
C. Sifat2 tgtg cahaya:•
1. Warna•
Biasa wrn min tetap (idiochromatis)krn unsur penyusunnya tetap, spt belerang, pirit (kuning), magnetit (hitam), galenit (kelabu hitam), dll.
•
Min lain menunjk variasi wrn(allochromatis), krn pigment2, camp & pengisian, cth: kuarsa (bening), amethys (ungu krn Mn), citrin (kuning emas), dll.
•
Pd agaat pigmen kdg merata kdg tdk, tampak berlps2.Mineralogi & Petrografi_TetiArabia_Tnh
•
Labradorit & jns opal, wrn brbh bila diputar perlahan (play of change of colors)•
Moonstone (opal), pantuln spt mutiara•
Gips var satin spar, mata harimau (strfibriler), prbhn wrn spt tenunan sutra (chatoyancy)
•
Phlogopit,kilat bintang (asterism) biladilihat pd cahaya yg terpantul.
Mineralogi & Petrografi_TetiArabia_Tnh
•
2. Derajat kejernihan (degree oftransparency)
•
adalah kemampuan min meneruskn chy.•
Opaque/tdk tmbs chy: tdk dptmneruskn chy wlp tps, spt grafit, galenit, dll
•
Transparent/jenih: dpt meneruskn chydg baik, spt kuarsa, selenit, dll
•
Tranculent/keruh: bgn bwh/blkg minkurang jelas.
Mineralogi & Petrografi_TetiArabia_Tnh
•
3. Kilap (luster)•
adalah penampakn pmkn min krn pantln chy.•
Bhbgn dg drjt kjrnh,pbiasn & str krist•
a. kilap logam: min tdk tmbs & brt,spt pirit, wolframit, galenit
•
b. klp ½ lgm: min ½ lgm, spt Se, Bi,Te•
c. klp bkn lgm:•
klp kaca: kuarsa, sfalerit, dll•
klp mutiara: asbes, satin spar, dll•
klp keruh: kaolin, bauxit, dll•
klp lemak: talk, nephelin, dll.•
D. Sif2 tgtg panas•
1. Sbg penghantar or isolator pns•
Penghantar, spt Cu, Fe, dll•
Isolator, spt asbes, mika, dll.•
2. Nilai lebur•
a. stibnit, leleh pd 525 ⁰C•
b. chalcopirit, 800 ⁰C•
c. almandit, 1050 ⁰C•
d. aktinolit, 1200 ⁰C•
e. ortoklas, 1300 ⁰C•
f. enstatit, bronzit, 1400 ⁰C•
E. Sif2 bdsrk gy magnit & listrik•
1. Bsft magnet,spt magnetit (Fe3O4),pyrotit (FeS), & ferroplatin (FePt)
•
2. Bsft elektrik:•
a. krn pgosokn (frictional electricity),dgosok dg kain, spt intan, turmalin, & topas
•
b. krn pmnsn (pyroelectricity), pd minbtk btg dg mmnskn slh 1 ujung, ke2 ujg bmtn listrik, spt turmalin, kuarsa
•
c. pnekan (piezoelectricity),spt kuarsa•
d. pghantar listrik, spt Cu, Fe, dll.Mineralogi & Petrografi_TetiArabia_Tnh
•
F. Sif2 bdsrkn rangsangn pancaindera•
1. Rasa (yg lrt dlm air/air liur)•
Asin,spt halit NaCl•
Pahit, spt epsomit MgSO4.7H2O•
Dingin, spt chilisalpeter NaNO3•
Alkalis,min alunit (tawas)•
2. Bau (odor)•
Bwg pth, spt min As•
Lobak, spt min Se•
Belerang, spt min S•
Arang, spt batubara, aspal, dll•
Tanah, spt kaolin yg dibasahi.Mineralogi & Petrografi_TetiArabia_Tnh
•
3. Rabaan (feel)•
Spt lemak, cth min talk•
Kasar, cth kapur•
Licin, cth sepiolit•
Melekat, cth kaolin, tanah diatomae(diatomit)
MINERALOGI & PETROGRAFI
(PIT-209)
IV. BATUAN BEKU
OLEH:
DR. IR. TETI ARABIA, M.S.
Mineralogi & Petrografi_TetiArabia_Tnh
CABANG
GEOLOGI
Antara Lain
Mineralogi
Petrografi
Geologi strktur Vulkanologi Seismologi Stratigrafi Paleontologi Geomorfologi Agrogeologi
versus
ASTRONOMI
Antara Lain
Bintang:Bima S
Matahari
Plnet:MVBuMa
YuSaUNeP
Satelit: bulan
dll
Meteor
Komet:helly dll
Asteroid
Mineralogi & Petrografi_TetiArabia_Tnh
PETROGRAFI
Definisi:
Batuan adalah: massa yg tdd ≥ 1 mcm min yg mbtk 1an tkcl dr kerak bumi & memp kmpss kim & min yg tetap, shg dg jls dpt dpshk 1 dg lain
Batuan (rock) dlm geologi: tdk sll
massa pdt, dpt brp batubara ringan, dll, yg mjd pbtk kerak bumi.
Batuan (stone): benda yg pdt & krs.
Mineralogi & Petrografi_TetiArabia_Tnh
Batuan BB
BBD Tubular Sill, dike Masif LakolitBatolit,Stock BBG
BBL
BBB Basalt BBI Andesit
BBA Dasit
BS Klastik
Atmogenik Breksi gurun Tektonik Breksi patahan Glasio Tillit
Hidro
Frgmn btr ksr(Konglomerat)
Fb sdg(Batu pasir)
Fb hlsBatu liat)
F tufaan(Bt lanau tufaan)
Non klastk
Karbonat Batu gamping Evaporit Batu gips
Kersikan Diatomit Besian Batu besi liat Fosfatik Batu guano Organik Batubara Dll Stalaktit
BM
Kataklastik Granit flaser
Non lbr Marmer
Tk rndah Sekis mika
PENGGOLONGAN BATUAN
Batuan Beku (Igneous
Rock). Latin,
ignis
= fire
Batuan Sedimen/Endapan
Batuan Metamorfosa/
BATUAN BEKU
Batuan Beku Dalam
(Intrusi/Plutonis, Yunani
Pluto
=Dewa dunia bawah)
Batuan Beku Gang
(sela/terobosan/
hypoabisik)
hypo= suhu tg, abisik= dlm.
Batuan Beku Luar
(Ekstrusi/Effusif/Volkanis,
Volkano
= Dewa api)
Mineralogi & Petrografi_TetiArabia_Tnh
Pembentukan Batuan Beku
T’btk dr magma/lelehan silikat cair & b’pijar yg berada dlm kerak bumi, oleh kkuatn gas yg larut ddlmny naik
ketemp yg lmh, spt patahan &
lipatan, kmdn membeku.
Magma yg mcpai pmkn bumi dis: lava
Yg mbeku jauh ddlm bumi dis:
batuan beku dlm.
Jk mgm dingin tjd krstlssi or
p’hablurn menj mineral.
Mineralogi & Petrografi_TetiArabia_Tnh
Dasar2 Struktur Geologi
Str geologi (geologi tektonik) adlh:
proses prbhn temp (dislocations) & prbh btk (deformations) dr krk bumi, serta pnyb kjdn tsb.
Prbhn lokasi & prbhn btk pmkn or krk
bumi dis o gy vertikal (radial) & gy horisontal (tangensial)
Gy vert: gy yg m’akibatk pgrk k’ats &
k’bwh dr krk bumi,tjd patahan (faults)
Gy hort: gy yg m’akibatk tbtk lipatan
(folds)
Mineralogi & Petrografi_TetiArabia_Tnh
Up throw
Down throw
Hading fault (patahan normal)
Lipatan simetri (lipatan tegak)
Mineralogi & Petrografi_TetiArabia_Tnh
Pembentukan Batuan Beku
……
Min yg I tbtk min dg BJ bsr, yaitu
yg bwrn glp. Krn BJ bsr dr massa
skllgny tenggelam ke bgn bwh, kmbl
cair & larut, ssnn mgm brbh & kaya basa.
Di bgn ats tinggal min ringan kaya
SiO2 yg bwrn terang.
Diferensiasi disbbk oleh kristalisasi
& gravitasi bumi
BATUAN PLUTONIS
Ciri-ciri
Tbtk 15-50 km ddlm bumi Pendinginan bjln lambat
Berbutir lbh ksr dibdg volkanis
Teks b’sif faneritik (mdh dbdk
Plutonik Tubular
Ukuran < plutnk masif
Letak agk dekat ke pmkn bumi
Sill: PT letakny bsif konkordan
(selaras) dg lap batuan dsktrny bisa dtr, mrg or tgk sesuai arah lap.
Dike: PT bsif diskordan/memotong
lap btn dsktrny, krn tjd dorongn mgm memski lap btn ckp kuat, shg skr skl dihcrkn.
Mineralogi & Petrografi_TetiArabia_Tnh
PRINSIP KONTINUITAS
Pengertian Hyatus dlm Sedimentasi
Lap2 batuan yg mnumpuk & b’aturn
di lap, tjd tdk sll kontinyu, srgkl proses sedimentasi tpts2, krn ada wkt2 t3 diselingi wkt non
sedimentasi,or sedimen yg ada hilang o erosi. Kurun wkt tdk adany
a hilangny sedimen dis: Hyatus
Lapisan konkordan(selaras)
Lapisan diskordan(tdk selaras)
Mineralogi & Petrografi_TetiArabia_Tnh
Konkordan oleh erosi
erosi
Diskonkordan stlh pelipatan
Mineralogi & Petrografi_TetiArabia_Tnh
Plutonik Masif
Ukuran > PT, letak agk dalam
Lakolit: Yunani, lakko= cadangan air,
lithos= batuan. Konkordan dg lap
disktr. Lakolit tltk dibwh suatu dome (kubah), ukuran < batolit.
Batholit:bathos= dlm. Dijumpai
dibgn dlm, & ltkny diskordan dg lap
btn dsktrny. Ukuran sgt bsr,
outcrop min 100 km². Teks granitis,
ssn min tdk t’atur. Tltk dbwh peggn.
Stock: singkapan < 100 km².
Mineralogi & Petrografi_TetiArabia_Tnh
BATUAN GANG
Tbtk atr BBD & BBL, serta
dcelah2 o retak2 ddlm krk bumi
Granit yg mbeku dlm gg dis
porfirigranit
Teks porfiritik (ksr + hls) dg
massa dasar faneritik
Batuan tdd kristal hls & ksr
BBD & BBG tsingkap krn erosi & tektonik
BATUAN VOLKANIK
Sumber materi2 volkanik:
Yg mbeku dpmkn < 10% dr mgm
Mngeluark materi gas,cair & pdt
Bhn gas sumberny dis ekshalasi
Brp uap air, O , N , CO , CO,
SO , H S, NH , H SO dll
Smber keluar uap air dis fumarol
Sumber gas H S disebut solfatar
BATUAN VOLKANIK……
Jns2 materi volkanik:
Yg mngalir dpmkn bumi dis lava
Materi pdt dis tefra (piroklastis)
Berupa: bom (batu bsr), kerikil,
lapili, pasir & abu
Kristalnya kecil2 krn dingin tiba2
Bl tdk smpat m’krstl mgm bbtk
amorf, spt obsidian (batu kaca)
Mineralogi & Petrografi_TetiArabia_Tnh
BATUAN VOLKANIK……
Abu volkanik: bnyk mgdg gls volknk amorf
Gelas volkanik
Brsl dr sisa2 mgm yg mglm krstlssi.
Yg bnyk mgdg Si: bt apung (pumice)
Yg msm mgdg Si bwrn pth (tdk bwrn)
Yg bs mgdg Ca,Mg,Fe bwrn coklat dll
Bhn volkan yg mgdg gls: tipe vitrik
Bhn volkan yg mgdg frgm btn: lithik.
Mineralogi & Petrografi_TetiArabia_Tnh
A. Tipe vitrik
B. Tipe lithik
Gelas volkanik
Frgmn btan
Mineralogi & Petrografi_TetiArabia_Tnh
BATUAN VOLKANIK……
Sifat & ciri batuan volkanik:
Bbtr hls & srg tdpt kaca
Bteks afanitik (teks tdk dpt dbdk)
dpt dilihat dg mikroskop
Str vesikular trtm dibgn pmkn
Tdpt str aliran
Dpt tbakar pd sisi bwh dari aliran
Homogen & kompak
Tdk ada stratifikasi/plpsn
Tdk mgdg fosil, kecuali ttimbun
materi piroklastis spt abu volkan
Mineralogi & Petrografi_TetiArabia_Tnh
BATUAN VOLKANIK……
Pengelompokan bdsrk wrn:
BB bwrn terang: min2 rgn, mdh
pch, kaya silika, bsif msm (BB
Asam/felsik)
BB bwrn glp: min2 brat, skr pch,
kaya min feromagnesium (BB
Basa/mafik)
BB Intermedier,sif diantr 2diats
BATUAN VOLKANIK……
Pengelompokan bdsrk tmpt pbtkny:
Cth:
Gabro sbg BBD dg teks ksr
Porfirgabrosbg BBG teks lbh hls
Batuan
Beku SM SM Jenis BatuanM I B UB
Batuan beku luar
Liparit
(Rhiolit) Trakhit Dasit Andesit Basalt Pikrit
Batuan beku gang
Porfir granit Porfirsienit
Porfir diorit kuarsa
Porfir diorit Porfirgabro
Batuan beku dalam
Granit (sienit-kuarsa) Sienit
Diorit
kuarsa Diorit Gabro peridotit
Sifat Masam Inter-medier Basa
Kadar
SiO 75 % 50 % 50 % 35 %
Mineral kelam (kaya Mg, Fe)
Sedikit Banyak
Mineralogi & Petrografi_TetiArabia_Tnh Mineralogi & Petrografi_TetiArabia_Tnh
MINERALOGI &
PETROGRAFI
(PIT-209)
V. BATUAN SEDIMEN
OLEH:
DR. IR. TETI ARABIA, M.S.
Mineralogi & Petrografi_TetiArabia_Tnh
BATUAN SEDIMEN
Penggolongan mnrt Graben
Endogenik: dhslk krn proses krstlssi
dr lar/suspensi
atmogenik (diend dr atmfr, angin), hidrogenik (diangkt & diendp ol air),
biogenik (kegiatan organisme),
pirogenik (pbekuan/kgiatn g.api)
Eksogenik: endp brsl dr smbr luar
Piroklastik (letusan g.berapi), autoklstk (kgiatn gletser/es) & breksi tektonik (gempa)
Mineralogi & Petrografi_TetiArabia_Tnh
Proses fisik: mhslksedimen klastis
Atmogenik:loess, batu grn pasir, breksi gurun
Tektogenik:breksi patahan, b.lipatan, b.runtuhan,
konglomerat intraformasi, b.intrafm
Glasiogenik: varbed clay, till, tillit (konglomerat glasial)
Hidrogenik: ……
Penggolongan Batuan Sedimen
Mineralogi & Petrografi_TetiArabia_Tnh
Loess: endp angin yg tdd debu & psr. Di Ind dtmkn d end psr pantai
Glasial Till: tbtk dr grkn alirn es. Ciri2 tdk tjd sortasi bsr btr
Bhn enp air: bhn2 yg diend dspjg alrn sungai. Kes tgtg bhn yg diendk, dr teks ksr-hls, blps2, kand BO mnrn tdk tratur dg kdlm.
Cth: sandstone (arkose), claystone
(shale), mud stone, silt stone
Penggolongan Batuan Sedimen
Penggolongan Batuan Sedimen
Hidrogenik…………
Fb ksr (2-256mm):
konglomerat bongkah, k.krakal, k.krikil,
k.krikil hls, k.basal, breksi basal, konglomerat (kps aluvial mglm ltfks)
Fb sdg (1/16-2mm):
Bt psr, bp kuarsa, arkose, graywacke,
sub graywacke
Fb hls:
Serpih, napal, bt lanau, bt liat, bt
lumpur
Penggolongan Batuan Sedimen
……
Tufa:btn porous, biasany blps2, tdd
akmlasi scoria (loose cinder-like lava/ bara api) & abu dsktr g.api yg trikat brsama membentuk suatu massa pdt.
Breksi:batu2 a krikil yg tlh mgalami
smnts mjd pdt, dmn btr2 bt a krkl tsb bbtk runcing2 tak braturn, bt ini blm tbawa jauh dr smbrny,ukrn 2-64 mm.
Konglomerat: bbtk blt, tratur.
Mineralogi & Petrografi_TetiArabia_Tnh
Penggolongan Batuan Sedimen
……
Proses kimia: mhslk sdmn non klstis
Karbonat: bt gamping, bt dolomit
Evaporit:
Halida: bt grm, silvit, polyhalit, dll
Sulfat: bt gips,bt barit,bt anhidrit
Nitrat: bt soda nitrat, dll
Borat: bt boraks
Bt belerang
Mineralogi & Petrografi_TetiArabia_Tnh
Penggolongan Batuan Sedimen
……
Proses kimia…… Sed kersikan: chert, flint, jasper,
porselanit, diatomit, radiolarit
Sed besian: bt psr glauconitik (bt psr
hijau), bp hematitik, serpih h, b gamping besian, bb liat,b karbonat besi
Sed fosfatik: bt gamping fosfatik,
serpih f, fosforit blps, f residual, f terangkut, f tulang,f kepulauan o guano
Sed organik: deposit sapropel, serpih
karbonatan, s bituminan, batubara
Lain-lain: geyserit, stalaktik, stalakmit
Mineralogi & Petrografi_TetiArabia_Tnh
Pembentukan Batuan Sedimen
Proses pbtkn bt sedimen adlh: proses prombakn singkapn btn yg tlh ada kontak dg atm, hidro, & biosfer
Proses prombakn scr fisik & kimia dis
pelapukan
Hsl plapukn brp: bhn pdt, bhn lepas, &
lar garam
Bhn pdt & lps dis sedimen
Sed diangkut k cekungn o tmpt lbh rdh,
diendp, n sljt proses litifikasi
Litifikasi: proses yg menybk sed mjd kompak, pdt & krs, kmdn mjd btn sedimen
Mineralogi & Petrografi_TetiArabia_Tnh
Pembentukan Batuan Sedimen
……
Larutan grm dhslk dr penguapn & reaksi2
kimia & diendp mjd sed kristal (sed kimia)
Penguapan lar Evaporit (bt
anhydrit/CaSO4, bt halit/NaCl)
Air yg ber gas keluar sbg pelarut
CaCO + H O + CO CaH (CO )
(bt kpr) (gas) (as bicarbonat) diendp di goa: stalaktit & stalakmit
diendp dekat mata air o sungai: tuf kpr
Pnurunn sh & tek min2 hydrotermal,
cth: travertin & geyserit……
Pembentukan Batuan Sedimen
……
Interaksi lar2 Evaporit
CaSO bertemu dg BaCO (witherit) yg
mdh lrt BaSO (barit)
Interaksi lar dg bhn pdt
lar yg mgdg ZnSO mell d kpr
ZnCO (smithsonit) & CaSO (bt gips)
Pngrh mahluk hdp dlm lar (kersikan):
-Molusca,cricoida mnyerp CaCO dr air laut dkeluark lg sbg kalsit & aragonit
-Radiolaria, diatom & bunga krg
mengeluark Si diatomit, radiolarit
Air : pd sungai yg banjir dg air deras dpt mengangkut bongkah. Mkn pelan air mkn kcl btrn yg diangkut brp kril & psr. Mkn mdkt hilir yg diangkut smkn hls brp liat & lumpur.
Angin:biasa di Ind pd letusn g.api, yg
diangkut brp abu, debu atau psr tgtg kec, dy angkt dpt ribuan km. Cth: abu letusn g.Kelut (Jatim) dpt mcpi Jabar.
Es:di Ind hny di pck peg Jaya Wijaya.
Endp camp aduk brp air, debu, bt, psr.
1. Pengangkutn Sedimen
Mineralogi & Petrografi_TetiArabia_Tnh
Bongkah Krakal
Krikil Pasir
Debu Liat & lumpur Singkapan
[image:19.540.43.498.71.642.2]batuan asal sedimen klastis
Gambar. Macam-macam endapan klastik (lingkungan aluvial)
Mineralogi & Petrografi_TetiArabia_Tnh
2. Lingkungan Pengendapan
A. Lingkungan darat L gurun (angin): e pasir, debu & grm
L aluvial (al sungai): bongkah - liat
L rawa (sisa2 tan): liat, lmpr, batubara
L danau: e debu, liat, kdg2 napal
B. Lingkungan peralihan
L delta (gab L aluvial & rawa):
pasir-lumpur napal, BO
L litoral (psg-srt): pasir & lumpur
L laguna (lingk spjg jlr pantai brp air yg
tpsh dr laut krn hambtn): debu,liat,BO
Mineralogi & Petrografi_TetiArabia_Tnh
2. Lingkungan Pengendapan
……
C. Lingkungan laut L neritik (disepjg jlr pantai yg lbr //
grs pnt dr bts air srt-200m):psr,gmpng
bliat – bfosil. Bentonit (khdpn bwh laut)
brp Corralina sp. (sjns kerang laut)
L batial (200-4000m): end psr, Si,
Ooze gampingan.
L abisal (> 4000 m): Si (dr cangkang
Diatomae & Radiolaria), > 5000 m liat mrh.
Mineralogi & Petrografi_TetiArabia_Tnh
darat
pantai litoral Batas air psang Batas air surut Neritik (sublitoral)
Batial
abisal
Kedalaman (m) 0
200
[image:19.540.286.498.491.638.2]4000
Gambar. Lingkungan pengendapan Samudera
3. Proses Pembatuan
A. Litifikasi: proses yg mngubah sed yg lepas menjadi btn. Proses dpt bjln semp atau sbgn saja. Pemamptn sed dpt mell
– pbebann: brp penimbn lbh dlm, a sed2
yg ada diatsny,vol air ber- (dehidrasi). Cth tjd pada liat, % susut > 20%.
- plarutn: tjd pd psr yg dibebani pd
bgn yg bsentuhn tjd plrtn scr plahan, pd wkt lm mjd pdt,dg vol <20% lbh kcl.
B. Diagenesa: prbhn sed pd sh rend slm
a ssdh proses litifikasi b’lgsg. Prbhn
3. Proses Pembatuan
……
C. Sementasi: prstw tjdnya pengendbaru dicelah2 diatr btr2 sed, kmdn terikat 1 sm ln scr kuat. Sif semen ada 3 mcm: gampingn, besian & silikaan.
Semen gampingn: air msk dr clh2 btr
sedimen di d yg mgdg Ca, mhsl kalsit.
Semen Fe: pd msm hjn Fe lrt, msm
kmrau diendpk. Cth: bt padas yg brsl dr sed psr yg krs & kompak.
Semen Si: cth endp kayu yg direndam
di d yg bnyk mgdg Si, smkn lama kayu mkn krs krn ada pngdpn Si dlm jrgn kayu.
Mineralogi & Petrografi_TetiArabia_Tnh
3. Proses Pembatuan
……
D. Rekristalisasi: air dlm sed tdkslrhny dpt tperas krn pbebann. Air tsb dpt mgendapk grm2 yg ada mjd krstl2 kcl dirongga2 atr sed, hslny =
sementasi. Bnyk dijumpai di d bkpr.
E. Metasomatisme: pgantian pd sh rdh tanpa mganti keadaan btr sedmn. Cth: mgubah kalsit menjd dolomit.
Metasomatosa: pseudomorfosa pd
keadaan lbh luas. Cth: foliasi a fosil, sisa2 tan a hwn yg mengisi opal str asli msh tampak.
Mineralogi & Petrografi_TetiArabia_Tnh
3. Proses Pembatuan
……
Pseudomorfosa: min2 yg memp btk kristal
yg lain, tjd krn lpkny suatu min & btk kstlny diisi oleh min lain. Kdg2 min asli/I (educt) & min II/hsl (product)
memp ssn yg sama (paramorfosa)
F. Autigenesa: proses tumbuhnya min dlm btk krstl2 baru ssdh plpkn. Syaratny: min hrs stabil n tdk mdh lrt.
Btk kembaran: ptmbhn yg tratur dr sat2
krstl dmn sat2 td mberik keadaan simetri atr I dg yg lain.
MINERALOGI & PETROGRAFI
(PIT-209)
VI. BATUAN METAMORFOSA
OLEH:
DR. IR. TETI ARABIA, M.S.
Mineralogi & Petrografi_TetiArabia_Tnh
Pgolongn Batuan Metamorfosa
BM adalah
: btn yg tlh mglm
prbh baik scr fisik a kimia dr
btk asalny, yaitu dr BB a BS.
Prbhn tsb akibt pngrh tek & sh
tg, serta aliran pns (cair a gas)
Bt blbr (foliated texture),
schist
: blbr hls,
gneis
: blbr ksr
Batuan tdk berlembar
(non-foliated texture)
Mineralogi & Petrografi_TetiArabia_Tnh
Kataklastik (bt pch) Tdk Berfoliasi Berfoliasi (b’lmbr) Malonit
Granit flaser Gabro flaser
Hornfelsa (dr bt lumpur) Skarn Marmer
(dr bt gamping) Kuarsit
(dr bt psr kuarsa/arkosit)
Argilit Slate (dr Shale) Phyllit Sekis: TT: mika gamping talk glaucophane TR: hornblende garnet grafit Genes: kuarsa-feldsfat gamping hornblende konglomerat granit gabro augit amfibolit magmatit Mineralogi & Petrografi_TetiArabia_Tnh
Tabel. Pembagian zona kulit
bumi
Zona Suhu Tekanan
Epi-sona Meso-sona Kata-sona Rendah Tinggi Sgt tinggi Rendah Tinggi Sgt tinggi Diagenesa Metamorfosa kontak Metamorfosa
tk rdh (epi) Metamorfosa
tk sdg (meso)
Metamorfosa tk tgg (kata) 0 2000 4000 6000 8000 10000
200 400 600 800 1000 0
10
30 20
(Suhu dalam ⁰C)
(K ed ala m an d ala m km ) (T eka na n d al am at m os fi r) 0

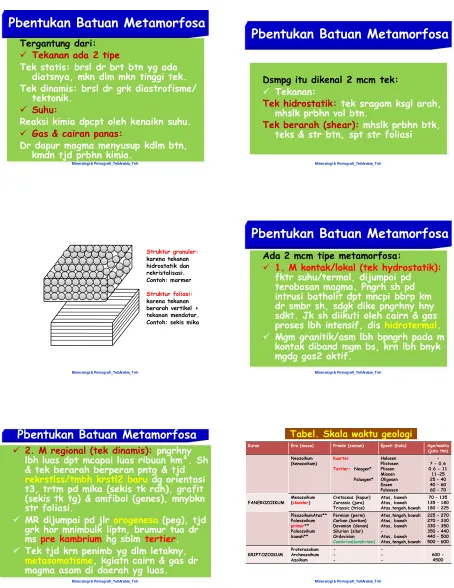

Pbentukan Batuan Metamorfosa
Tergantung dari:
Tekanan ada 2 tipe
Tek statis: brsl dr brt btn yg ada diatsnya, mkn dlm mkn tinggi tek. Tek dinamis: brsl dr grk diastrofisme/
tektonik.
Suhu:
Reaksi kimia dpcpt oleh kenaikn suhu.
Gas & cairan panas:
Dr dapur magma menyusup kdlm btn, kmdn tjd prbhn kimia.
Mineralogi & Petrografi_TetiArabia_Tnh
Pbentukan Batuan Metamorfosa
Dsmpg itu dikenal 2 mcm tek:
Tekanan:
Tek hidrostatik: tek sragam ksgl arah, mhslk prbhn vol btn.
Tek berarah (shear): mhslk prbhn btk, teks & str btn, spt str foliasi
Mineralogi & Petrografi_TetiArabia_Tnh
Struktur granuler: karena tekanan hidrostatik dan rekristalisasi. Contoh: marmer Struktur foliasi: karena tekanan berarah vertikel > tekanan mendatar. Contoh: sekis mika
Mineralogi & Petrografi_TetiArabia_Tnh
Pbentukan Batuan Metamorfosa
Ada 2 mcm tipe metamorfosa:
1. M kontak/lokal (tek hydrostatik):
fktr suhu/termal, dijumpai pd terobosan magma. Pngrh sh pd intrusi batholit dpt mncpi bbrp km dr smbr sh, sdgk dike pngrhny hny sdkt. Jk sh diikuti oleh cairn & gas
proses lbh intensif, dis hidrotermal.
Mgm granitik/asm lbh bpngrh pada m
kontak diband mgm bs, krn lbh bnyk mgdg gas2 aktif.
Mineralogi & Petrografi_TetiArabia_Tnh
Pbentukan Batuan Metamorfosa
2. M regional (tek dinamis): pngrhny lbh luas dpt mcapai luas ribuan km². Sh & tek berarah berperan pntg & tjd
rekrstlss/tmbh krstl2 baru dg orientasi t3, trtm pd mika (sekis tk rdh), grafit (sekis tk tg) & amfibol (genes), mnybkn str foliasi.
MR dijumpai pd jlr orogenesa (peg), tjd
grk hor mnimbulk liptn, brumur tua dr
ms pre kambrium hg sblm tertier.
Tek tjd krn penimb yg dlm letakny,
metasomatisme, kgiatn cairn & gas dr magma asam di daerah yg luas.
Kurun Era (masa) Priode (zaman) Epoch (kala) Age/waktu (juta thn) Neozoikum
(kenozoikum)
Kuarter
Tertier: Neogen* Palaogen* Holosen Plistosen Pliosen Miosen Oligosen Eosen Paleosen -? - 0.6 0.6 - 11
11-25 25–40 40 –60 60 –70
FANEROZOIKUM Mesozoikum (skunder)
Cretaceus (kapur) Jurassic (jura) Triassic (trias) Atas, bawah Atas, bawah Atas,tengah,bawah
70 –135 135 –180 180 –225 PleozoikumAtas** Paleozoikum primer** Paleozoikum bawah** Permian (perm) Carbon (karbon) Devonian (devon) Silurian (silur) Ordovision Cambrian(kambrium) Atas,tengah,bawah Atas, bawah Atas, bawah -Atas, bawah Atas,tengah,bawah
225 –270 270 –330 330 –350 350 –440 440 –500 500 –600
KRIPTOZOIKUM Proterozokum Archeozoikum Azoikum 600 -4500
Skala waktu geologi:
Era (masa): ddsrk pd pkmbgn khdp didunia & kgiatn pbtk peg scr menylrh
Period (zaman): ddsrk pd pbtk peg scr regional/lokal
Epoch (kala): ddsrk pd kndgn fosil
Age (wkt):ddsrk pd fauna&flora/zmn es
Mineralogi & Petrografi_TetiArabia_Tnh
Era/masa:
Azoikum: blm ada khdp (A=tdk, zoo= hwn/khdp), bumi dlm keadaan mbara, jrk bumi & bln msh sgt dekat.
Archeozoikum: sdh mulai ada khdp mahluk sdhn bersel 1(Archeo= purba/kuno). Blm ditemukan fosil.
Proterozoikum: sdh ditemui tnd2 khdp, ttp fosil blm bnyk (proteros=mula2)
Paleozoikum: khdpn I/tua (primer), sdh byk sed yg mgdg fsil (Palaios=lama/tua)
Mesozoikum: khdp pertghn
(mesos/skunder). Byk fosil bntg raksasa
Neozoikum/kenozoikum: khdp baru (neo/tertier)
Mineralogi & Petrografi_TetiArabia_Tnh
Zaman/periode
Tertier: tjd prtw orogenetik (pbtk peg) & volkanisme. Tbtkny rangk peg muda ddunia,yaitu sirkum fasifik& mediteran. Batubara yg tbtk muda byk mgdg gas, kualitas krg baik.
Kuarter: suhu pmkn bumi turun (2⁰C) mnybk zmn es. Pmkn air laut trn 70m
(es smp 40 ⁰LU). Blgsg 4x diselingi
z.interglasil, mns I muncul pd ms ini.
Mineralogi & Petrografi_TetiArabia_Tnh
Era/masa Paleozoikum:
Z/P Kambrium: Brsl dr Cambria Inggris (Wales). Fosil binatg laut primitif (Tribolit). Di Ind blm ditmk fosil.
Ordovisium: Ordovices suku bngs Celtic Wales. Jlh bntg laut invetbrata mngkt. Ix ditmkn fsl bntg btlng blkg. D Ind ta
Silur: Silures sk bgs primitif Wales. Fsl kalajngking laut Curypterids & Halytes.
Devon: desa Inggris Brtdy. Fosil ikan.
Karbon: lap btn mgdg btbara d Inggris. Di Ind dtemukn d Jambi. Paku2n purba
Lepidendron, Calamites. Pecopteris dll.
Perm: daerh d Rusia Tmrlt. Bntg laut:
koral, brachiopoda, briozoa, krinoid,dll.
Mineralogi & Petrografi_TetiArabia_Tnh
Masa Mesozoikum:
Trias: suatu lap tdd 3 endp, merah (bwh), serpih laut & bt gampg (tgh), mrh (atas) di Jerman. Zmn plg krg & tdk subur. Fsl btng a tbhn jrg dtemkn.
Jura: peg dpbtsn Swiss & Prancis. Fsl bntg bsr tp primitf krn btlr d drt
Dinosaurus, d laut Ichtyosaurus, yg bs
terbng Pterodactylus. Di Ind btn
brumur Jura d p.Misol Jzrh Cendrawsh.
Kapur: a creta singkp tebing putih Dover Inggris Tenggr. D Ind fsl
Orbitolina (bntg bersel 1). Dino punah.
Masa Neozoikum (Kenozkm):
A. Zmn Tertier: bintg mnyusui & tbhn biji
Paleosen: Yunani palaios=purba, cene/ kainos= skrg, kala/epoch purba yg tdk mmlk jns btng hdp skrg. Bntg laut
invetebrata, fsl krg laut Pholadonya sp.
Eosen: eos=sgt sdkt. Fsl yg dtemuk ksamaan dg bntg yg dtemuk skrg sgt kcl jlhny. Fsl Nummalites (bntg bersel 1 hdp ddsr laut), badak, onta. Ind d Swhlunto(Sumbar):Protoplotus (bangau).
Miosen: meion=kurang, jlh bntg laut yg sdh ada msh kurang, jk dibandk dg jns
bntg yg hdp skrg.D JabarLepidocyline.
Pliosen: pleion=lbh,jlh bntg lautyg mmiliki
ksamaan dg jns bntg yg hdp dilaut skrg
sdh>50%. D Ind koral,spt Fungia,Favia,
Isurus (gg ikan hiu), kura2 air twr,
gajah purba (Mastodon sp).
B. Zmn Kuarter:
Plistosen: Yunani peistos=sbgn bsr, jns khdpn bnyk ksamaanny dg khdp skrg. D Jw gajah,kerbau, badak,kura2,banteng.
D Ngawi Phitecantropus erectus & homo
erectus.
Holosen/recent:=skrg,mns mrajai dunia
Mineralogi & Petrografi_TetiArabia_Tnh Mineralogi & Petrografi_TetiArabia_Tnh
