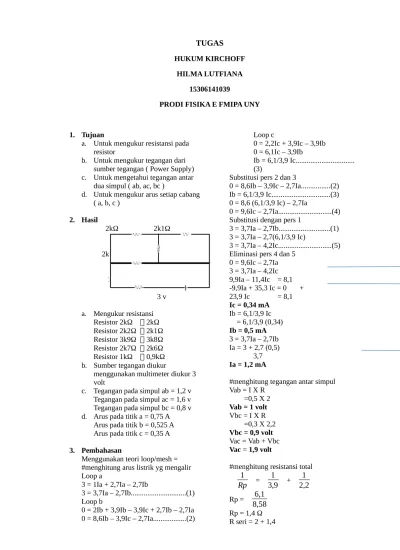

TUGAS
HUKUM KIRCHOFFHILMA LUTFIANA 15306141039
PRODI FISIKA E FMIPA UNY
1. Tujuan
a. Untuk mengukur resistansi pada resistor
b. Untuk mengukur tegangan dari sumber tegangan ( Power Supply) c. Untuk mengetahui tegangan antar
dua simpul ( ab, ac, bc )
d. Untuk mengukur arus setiap cabang ( a, b, c ) b. Sumber tegangan diukur
menggunakan multimeter diukur 3 volt
c. Tegangan pada simpul ab = 1,2 v Tegangan pada simpul ac = 1,6 v Tegangan pada simpul bc = 0,8 v d. Arus pada titik a = 0,75 A
Arus pada titik b = 0,525 A Arus pada titik c = 0,35 A
3. Pembahasan
Menggunakan teori loop/mesh = #menghitung arus listrik yg mengalir Loop a
Substitusi pers 2 dan 3
0 = 8,6Ib – 3,9Ic – 2,7Ia...(2) Ib = 6,1/3,9 Ic...(3) 0 = 8,6 (6,1/3,9 Ic) – 2,7Ia
0 = 9,6Ic – 2,7Ia...(4) Substitusi dengan pers 1
3 = 3,7Ia – 2,7Ib...(1) 3 = 3,7Ia – 2,7(6,1/3,9 Ic)
3 = 3,7Ia – 4,2Ic...(5) Eliminasi pers 4 dan 5
0 = 9,6Ic – 2,7Ia
1
Rp
2
=1
3,4
+1
2,7
=
6,1
9,2
Rp2 = 1,5 Ω4. Kesimpulan
Setiap resistor tidak semuanya memiliki nilai yang sesuai pada warna resistor, bisa jadi hal ini disebabkan penggunaan resistor yang sudah cukup lama.
Data yang diambil tidak selalu mempunyai nilai yang sama dengan data pengukuran.
Untuk mencari arus listrik dapat menggunakan metode loop/ mesh dengan langkah mencari setiap loop dengan menghitung KVL nya. Mencari V dapat menggunakan
rumus V=I X R
Percobaan membuktikan hukum kirchoff 1 “arus yang masuk sama dengan arus yang keluar” meskipun pada data tidak benar benar menghasilkan angka yang sempurna Percobaan membuktikan hukum
kirchoff 2 “bahwa jumlah tegangan pada rangkaian tertutup berjumlah 0” meskipun pada analisis data menghasilkan angka yang mendekati.
5. Daftar Pustaka Catatan
http://teknikelektronika.com/ pengertian-bunyi-hukum-kirchhoff-1-2/ (diunduh 17/11/2015)
