BAB 2
LANDASAN TEORI
2.1.Alat Musik Tradisional
Alat musik tradisional adalah alat musik khas yang terdapat di daerah-daerah seluruh tanah air. Jenisnya banyak sekali, karena hampir setiap daerah memiliki alat musik sendiri. Dari cara memainkannya, alat musik trdisional ini dapat dibedakan, alat musik pukul (perkusi), alat musik tiup, alat musik petik, dan alat musik gesek. Musik juga memiliki fungsi sebagai sarana atau media ritual, media hiburan media ekspresi diri, media komunikasi, pengiring tari, dan sarana ekonomi. (Akbar, 2011).
2.2.Alat Musik Tradisional Sumatera Utara

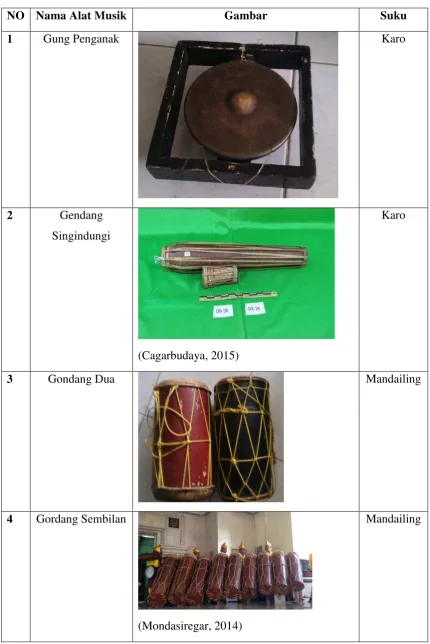

Tabel 2.1 Tabel Alat Musik Tradisional Sumatera Utara
NO Nama Alat Musik Gambar Suku
1 Gung Penganak Karo
2 Gendang
Singindungi
(Cagarbudaya, 2015)
Karo
3 Gondang Dua Mandailing
4 Gordang Sembilan
(Mondasiregar, 2014)
5 Gendang Melayu
6 Dol Melayu
7 Gendra Nias
8 Druri Dana
(Timur, 2015)
9 Kalondang Pakpak
10 Gung Sadarabaan Pakpak
11 Dulang Talam
(Budaya, 2014)
Pesisir
12 Tambua
(Ranahberita, 2014)
13 Gonrang Sipitu-pitu
(Mondasiregar, 2014)
Simalungun
14 Gonrang Sidua-dua
(Midmagz, 2015)
Simalungun
15 Garantung Toba
2.3.Augmented Reality
Augmented Reality (AR) adalah suatu teknologi yang menggabungkan benda maya dua dimensi dan ataupun tiga dimensi ke dalam sebuah lingkungan nyata tiga dimensi lalu memproyeksikan benda-benda maya tersebut dalam waktu nyata.
AR merupakan variasi dari kombinasi Virtual Environtment (VE) dengan
Reality Environtment (RE). Dengan dirumuskannya suatu bentuk diagram kerangka kemungkinan yaitu penggabungan dan peleburan dunia nyata dan dunia maya ke dalam sebuah kontinuum virtualitas (Virtuality Continuum). Sisi yang paling kiri adalah lingkungan nyata yang hanya berisi benda nyata, dan sisi paling kanan adalah lingkungan maya yang berisi benda maya. Untuk lebih jelasnya, dapat digambarkan seperti pada Gambar 2.1 (Milgram, 1994) :

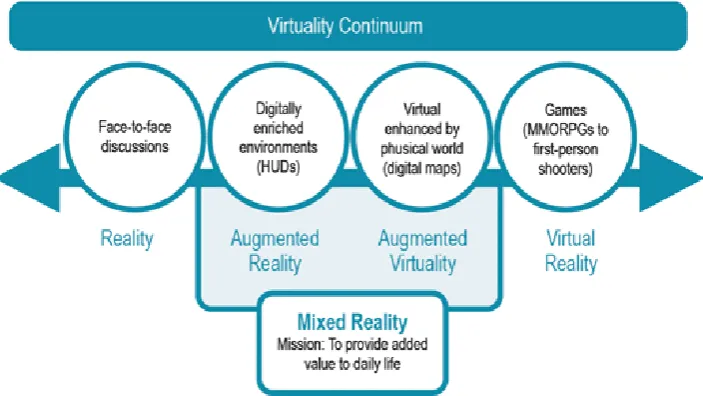

Gambar 2.1. Virtuality Continuum (Milgram, 1994)
Pada Gambar 2.1 diatas menjelaskan bahwa dalam realitas tertambah
Tujuan dari AR adalah mengambil dunia nyata sebagai dasar dengan menggabungkan beberapa teknologi virtual dan menambahkan data konstektual agar pemahaman manusia sebagai penggunanya menjadi semakin jelas. Data konstektual ini dapat berupa komentar audio, data lokasi, konteks sejarah, atau dalam bentuk lainnya. Pada saat ini, AR telah banyak digunakan dalam berbagai bidang seperti kedokteran, militer, manufaktur, hiburan, museum, game pendidikan, pendidikan, dan lain-lain.
Dalam teknologi AR ada tiga karakteristik yang menjadi dasar diantaranya adalah kombinasi pada dunia nyata dan virtual, interaksi yang berjalan secara real-time, dan karakteristik terakhir adalah bentuk obyek yang berupa model 3 dimensi atau 3D. Bentuk data kontekstual dalam sistem AR ini dapat berupa data lokasi, audio, video ataupun dalam bentuk data model 3D.
Beberapa komponen yang diperlukan dalam pembuatan dan pengembangan aplikasi AR adalah sebagai berikut :
a) Komputer, Komputer berfungsi sebagai perangkat yang digunakan untuk mengendalikan semua proses yang akan terjadi dalam sebuah aplikasi. Penggunaan komputer ini disesuaikan dengan kondisi dari aplikasi yang akan digunakan. Kemudian untuk output aplikasi akan ditampilkan melalui monitor.
Secara umum AR berfungsi untuk memvisualisasikan suatu obyek dalam waktu yang bersamaan (realtime). Adapun lebih spesifik lagi fungsi AR sebagai berikut:
1) Mengkombinasikan obyek fisik dan digital interface.
2) Menciptakan manipulasi dari model obyek virtual.
2.3.1.Metode Pelacakan (Tracking) Augmented Reality
Ada beberapa jenis metode pelacakan (tracking) pada AR, antara lain sebagai berikut: 1. Elektromagnetic tracking system, mengukur medan magnet yang dihasilkan
melalui arus listrik yang secara simultan melewati tiga kumparan kabel yang disusun secara tegak lurus satu dengan yang lain. Setiap kumparan kecil bersifat elektromagnet. Sensor sistem mengkalkulasikan bagaimana medan magnet terbentuk dan pengaruhnya terhadap kumpuran lainnya. Pengukuran tersebut menunjukkan posisi atau orientasi dan arah dari emitter. Reponsibilitas dari efisiensi sistem pelacakan elektromagnet sangat baik dan tingkat latensinya cukup rendah. Satu kekurangan dari sistem ini adalah apapun yang dapat menghasilkan medan magnet dapat mempengaruhi sinyal yang dikirim ke sensor.
3. Optical tracking system, perangkat ini menggunakan cahaya untuk menghitung orientasi dan posisi target. Sinyal emitter dalam perangkat optical secara khusus terdiri atas sekumpulan LED inframerah. Sensor kamera dapat menangkap cahaya inframerah yang dipancarkan. LED menyala dalam pulse secara sekuensial. Kamera merekam sinyal pulse dan mengirim informasi kepada unit pemrosesan sistem. Unit tersebut kemudian dapat menghitung kemungkinan data untuk menentukan posisi dan orientasi target. Sistem optical mempunyai tingkat upload data yang cepat, sehingga latensi dapat diminimalisir. Kekurangan sistem ini adalah penglihatan antara kamera dan LED dapat menjadi gelap, bertentangan dengan proses pelacakan. Radiasi inframerah juga dapat membuat sistem kurang efektif.
4. Mechanical tracking system, sistem pelacakan ini bergantung pada physical link antara target dan referensi titik tetap. Salah satu contohnya adalah sistem pelacakan mekanikal dalam lingkungan virtual reality (VR), yaitu BOOM display. BOOM display, sebuah head-mounted display (HMD), dipasang di bagian belakang dengan yang terdiri atas 2 poin artikulasi. Deteksi orientasi dan posisi dari sistem dilakukan melalui lengan. Tingkat update cukup tinggi dengan sistem pelacakan mekanikal, tetapi sistem ini memiki kekurangan yaitu membatasi pergerakan dari pengguna (user).
5. Inertial navigation system, navigasi bantuan yang menggunakan komputer, sensor gerak (accelerometer), sensor rotasi (gyroscopes) secara continue dikalkulasi melalui posisi dead reckoning (proses pengukuran posisi sekarang seseorang, dengan menggunakan posisi yang telah ditentukan sebelumnya, atau memperbaikinya, dan tingkatan posisi berdasarkan kecepatan rata-rata dari waktu-waktu), orientasi, dan kecepatan perpindahan obyek tanpa membutuhkan referensi luar. Sistem ini digunakan dalam bidang transportasi seperti, kapal, pesawat, kapal selam, dan pesawat ruang angkasa.
6. GPS Tracking, teknologi AVL (Automated Vehicle Locater) yang
memanfaatkan kombinasi teknologi GSM dan GPS untuk menentukan koordinat sebuah obyek, lalu menerjemahkan dalam bentuk peta digital.
7. Hybrid Tracking, sistem pelacakan yang merupakan gabungan dari dua atau lebih teknik pelacakan, hybrid tracking digunakan untuk menciptakan sistem pelacakan yang lebih baik. Teknik ini secara sinergis dapat meningkatkan kesegaran (robustness), kecepatan pelacakan (tracking speed) dan akurasi, dan mengurangi jitter dan noice. Hybrid tracking telah banyak digunakan dengan gabungan beberapa teknik pelacakan (misalnya, GPS electronic compass dan
sensor inertial dan sensor optical).
2.3.2.Teknik Tampilan AR
Terdapat tiga teknik tampilan pada AR yaitu head-mounted display, handheld displays, dan spatial display.
1. Head-mounted display
Head-mounted display (HMD) menempatkan gambar diantara dunia nyata dan obyek grafik virtual melalui pandangan user terhadap dunia nyata. Head-mounted display terbagi menjadi dua bagian yaitu optical see-through dan video see-through.Optical see-through biasanya menempatkan sebuah semi-silvered mirror
sebelum mata pengguna. Pengguna dapat melihat dunia nyata melalui mirror
2. Handheld display
Handheld display bekerja dengan sebuah layar kecil yang pas atau sesuai dengan genggaman pengguna. Handheld AR merupakan solusi untuk video-see through. Mulanya, teknik ini bekerja dengan penanda fiducial, dan kemudian GPS, dan sensor MEMS (Microelectromechanical systems) seperti kompas digital,
accelerometer, dan gyroscope. Saat ini, pelacakan tanpa marker, yaitu SLAM
(Simultaneous localization and mapping) seperti PTAM yang mulai digunakan. Keuntungan utama dari handheld AR adalah mudah digunakan, dapat dibawa kemana-mana (portable) dan telah dilengkapi kamera.
2.4.Vuforia
Vuforia merupakan software library untuk augmented reality yang menggunakan
sumber yang konsisten dan fokus pada image recognition. Vuforia mempunyai
banyak fitur dan kemampuan yang dapat membentuk dalam pengembangan bagi
pengguna Augmented reality. Dengan bantuan iOS, Android, dan Unity 3D, platform
vuforia mendukung para pengembang untuk membuat aplikasi yang dapat digunakan
hampir semua jenis smartphone.

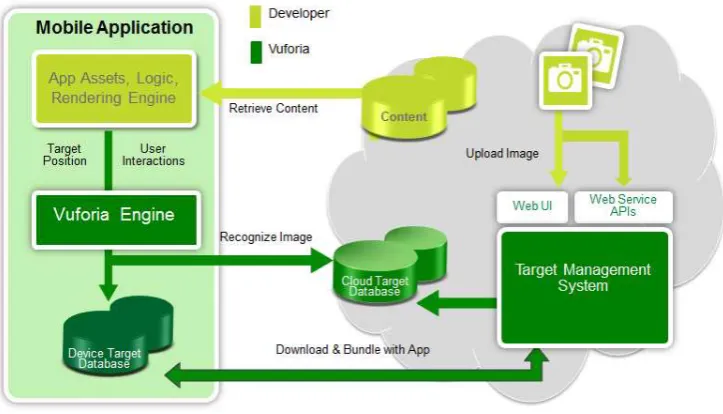

Gambar 2.2. Struktur Vuforia (Lestari, 2015)
1. Image targets, contoh : foto, papan permainan, halaman majalah, sampul buku, kemasan produk, poster, kartu ucapan. Jenis target ini menampilkan gambar sederhana dari Augmented Reality.
2. Frame markers, tipe frame gambar 2D dengan pattern khusus yang dapat digunakan sebagai potongan permainan di permainan pada papan.
3. Multi-target, contohnya kemasan produk atau produk yang berbentuk kotak ataupun persegi. Jenis ini dapat menampilkan gambar sederhana Augmented 3D.
4. Virtual buttons, yang dapat membuat tombol sebagai daerah kotak sebagai sasaran gambar .
2.5.Android
Sistem operasi dari Google yang dikembangkan dari kernel Linux mempunyai penggunaan yang sangat pesat. Android merupakan perangkat lunak open source
dengan dukungan komunitas yang besar sehingga dapat dimodifikasi sesuai kebutuhan. Seiring perkembangannya Android sekarang tidak hanya digunakan pada perangkat handheld seperti Smartphone dan Smart Watch, namun dengan cepat telah memasuki ranah otomotif, hingga perangkat elektronik pada rumah tangga seperti kulkas, mesin cuci dan lainnya. Sehingga tidak bisa dihindari fragmentasi perangkat yang menggunakan Android membuat pengembang aplikasi akan mengalami kesulitan untuk mendukung semua perangkat. Di sisi lain hal ini tentu juga merupakan tantangan dengan profit yang menggiurkan karena pangsa pasar yang didominasi perangkat Android. Harga perangkat yang relatif murah membuat penjualan melonjak tinggi yang mengakibatkan meningkatnya kebutuhan akan aplikasi Android. Pada Juli 2013, terdapat lebih dari 50 miliar download aplikasi yang disediakan di pasar aplikasi Google, Play Store .
untuk pembelajaran, contoh aplikasi, tool untuk debugging, image sistem operasi, dan lain sebagainya. Umumnya aplikasi Android dibuat menggunakan Java dan extensible
markup language (XML). Namun tidak menutup kemungkinan untuk menggunakan
bahasa pemrograman yang lain, beberapa di antaranya adalah:
Basic4Android atau B4A menggunakan Visual Basic. B4A dikembangkan oleh Anywhere Software Ltd.
Corona SDK, dibuat oleh Walter Luh dari Corona Labs Inc. Pengembangan dengan Corona SDK menggunakan bahasa pemrograman Lua, yang berjalan di atas C++/OpenGL.
Delphi pengembangan menggunakan Object Pascal yang dikembangkan oleh Embarcadero.
Kivy, pengembangan aplikasi menggunakan Python. RubyMotion, pengembangan aplikasi menggunakan Ruby. Xamarin, menggunakan C# untuk membuat aplikasi Android.
PhoneGap, menggunakan pemrograman web seperti HTML atau CSS.
2.6.Android SDK
Android SDK merupakan paket starter yang berisi tools, sample code, dan dokumentasi penggunaan yang berguna untuk pengembangan aplikasi Android. Android SDK (Software Development Kit) sebagai alat bantu dan API diperlukan untuk mulai mengembangkan aplikasi pada platform Android menggunakan bahasa pemrograman Java.
2.7.Software Development Kit (SDK)
2.8.Java Development Kit (JDK)
Java Development Kit atau disingkat JDK merupakan produk dari Oracle Corporation yang ditujukan untuk pengembangan perangkat lunak berbasis Java. Sejak Java diperkenalkan, sampai saat ini Java SDK telah banyak digunakan. Pada tanggal, 17 November 2006, Sun memperkenalkan JDK dibawah lisensi GNU General Public License (GPL), sehingga penggunaannya bebas (gratis).
JDK juga dilengkapi dengan JRE (Java Runtime Environment), biasanya disebut private. JRE terdiri dari JVM (Java Virtual Machine) dan semua library class yang terdapat lingkungan produksi, sama baiknya dengan penambahan hanya library-library yang berguna bagi developers, seperti library-library internationalization dan library-library IDL.
2.9.Android Development Tools (ADT)
Android Development Tools (ADT) adalah plugin untuk Eclipse Intergrated Development Environment (IDE) yang dirancang untuk memberikan lingkungan yang terpadu di mana untuk membangun aplikasi Android. ADT memperluas kemampuan Eclipse untuk membiarkan para developer lebih cepat dalam membuat proyek baru Android, membuat aplikasi UI, menambahkan komponen berdasarkan Android
2.10.Unity 3D
Unity adalah software penyusun yang terintegrasi untuk membuat Game 3D atau konten interaktif lain seperti visualisasi arsitektur atau konten 3D interaktif lainnya. Unity Berjalan di Microsoft Windows dan Mac OS dan dapat mengembangakan game
yang berjalan di Windows, Mac, Xbox 360, PlayStation3, Web, Wii, iOS, AnDrone dan baru-baru ini Flash . Dengan kata lain, fungsi Unity disini sebagai software
pembangun aplikasi dan coding editor pada aplikasi yang akan dibuat. Unity 3D berperan dalam menciptakan obyek maya 3D dan proses rendering grafis sama seperti yang dilakukan pada lingkungan antarmuka Unity 3D.
Pada Unity terdapat beberapa hal penting untuk membuat atau membangun suatu aplikasi, diantaranya yaitu:
a. Project, merupakan kumpulan dari komponen – komponen yang dikemas menjadi satu dalam sebuah software agar bisa di build menjadi sebuah aplikasi. Pada Unity, Project berisi identitas aplikasi yang meliputi nama Project, platform building. Kemudian package apa saja yang akan digunakan, satu atau beberapa
scene aplikasi, asset, dan lain – lain.
b. Scene, dapat disebut juga dengan layar atau tempat untuk membuat layar aplikasi.
Scene dapat dianalogikan sebagai level permainan, meskipun tidak selamanya
scene adalah level permainan. Misal, level1 anda letakkan pada scene1, level2 pada scene2, dst. Namun scene tidak selamanya berupa level, bisa jadi lebih dari satu level anda letakkan dalam satu scene. Game menu biasanya juga diletakkan pada satu scene tersendiri. Suatu scene dapat berisi beberapa GameObject. Antara satu scene dengan scene lainnya bisa memiliki GameObject yang berbeda.
c. Asset dan Package, suatu asset dapat terdiri dari beberapa package. Asset atau
package adalah sekumpulan object yang disimpan. Object dapat berupa Game Object, terrain, dan lain sebagainya.
Adapun fitur-fitur yang dimiliki oleh Unity 3D antara lain sebagai berikut.
b) Penyebaran hasil aplikasi pada banyak platform,
c) Engine grafis menggunakan Direct3D (Windows), OpenGL (Mac, Windows),
OpenGL ES (iOS), and proprietary API (Wii),
d) Game Scripting melalui Mono. Scripting yang dibangun pada Mono, implementasi open source dari NET Framework. Selain itu Programmer dapat menggunakan UnityScript (bahasa custom dengan sintaks JavaScriptinspired), bahasa C # atau Boo (yang memiliki sintaks Python-inspired).
Mesh merupakan bentuk dasar dari obyek 3D. Pembuatan mesh tidak dilakukan pada Unity. Sementara GameObjects adalah kontainer untuk semua Komponen lainnya. Semua obyek dalam permainan disebut game objects. Material digunakan dan dihubungkan dengan mesh atau renderer partikel yang melekat pada
game object. Material berhubungan dengan penyaji Mesh atau partikel yang melekat pada GameObject tersebut. Mereka memainkan bagian penting dalam mendefinisikan bagaimana obyek ditampilkan. Mesh atau partikel Tidak dapat ditampilkan Tanpa material karena material meliputi referensi untuk shader yang digunakan untuk membuat Mesh atau Partikel. Material digunakan untuk menempatkan Tekstur ke
GameObjects. Unity mendukung pengembangan aplikasi Android.
Sebelum dapat menjalankan aplikasi yang dibuat dengan Unity Android diperlukan adanya pengaturan lingkungan pengembang Android pada perangkat. Untuk itu pengembang perlu men-download dan menginstal SDK Android dan menambahkan perangkat fisik ke sistem.
Unity Android memungkinkan pemanggilan fungsi kustom yang ditulis dalam C/C + + secara langsung dan Java secara tidak langsung dari script C #. Perbedaan mendasar antara Unity desktop dan unity Android yang perlu diketahui yaitu:
1. Dynamic typing pada JavaScript tidak diperbolehkan dalam Unity Android. 2. Terrain Engine tidak didukung pada perangkat Android.
3. ETC sebagai Texture Compression di Persatuan Android tidak mendukung PVRTC/ ATC,.
2.11.FL Studio 11
FL Studio 11 merupakan software yangmemungkinkan Anda untuk membuat musik elektronik tergantung pada inspirasi dari musisi. FL Studio hanya memberikan informasi yang diperlukan bagi pengguna untuk dapat membuat musik sendiri dan bahwa, tanpa alat musik gitar, piano. Hal ini juga memungkinkan pengguna untuk
beat slicing, pitch shifting, audio editing dan chopping. Perangkat lunak ini dapat bekerja dengan beberapa format memastikan bahwa pengguna dapat berbagi, bermain dan menggunakan penciptaan setiap saat dan pada perangkat apapun. Audio dapat diekspor atau diimpor ke beberapa format seperti WAV, OGG, MIDI, ZIP, MP3 atau perangkat lunak .FLP. Software ini meliputi lima jendela yang semuanya dapat diakses dengan tombol pada toolbar. Jendela ini bekerja sama dengan FL Studio sehingga dapat membantu pengguna dalam menciptakan musiknya dengan mudah. FL Studio 11 menyediakan alat-alat khusus untuk pengguna untuk setiap versi:
Synthmaker, Direct X, iris X, samplers (editing gelombang, rekaman sampel, efek DSP). Plug-in telah diperbarui untuk seperti FL Flowstone, Harmor dan Newtone 2. bassdrum, GSM, Patcher dan plug-in lain juga telah ditambahkan. Trek playlist
mencapai sekarang jumlah 199.
2.12.Blender 3D
Blender adalah program aplikasi 3D yang bersifat opensource, bebas untuk dikembangkan oleh penggunanya atau didistribusikan kembali dan bersifat Legal. Blender dapat di gunakan untuk modeling, UV unwarpping, Texturing, Rigging, Water
Simulations, Skinning,Editing, Compositing, dan membuat interactive 3D
applications, Termasuk Games. Namun pada pembuatan aplikasi ini Blender 3D hanya berfungsi sebagai pembentuk Obyek (modelling) dan pemberian animasi.
Adapun keunggulan Blender 3D sebagai berikut: 1) Interface yang user friendly dan tertata rapi.
2) Tool untuk membuat obyek 3D yang lengkap meliputi modeling, UV mapping, 3) Texturing, rigging, skinning, animasi, particle dan simulasi lainnya, scripting,
4) Cross Platform, dengan uniform GUI dan mendukung semua platform.
5) Blender 3D bisa anda gunakan untuk semua versi windows, Linux, OS X, FreeBSD, Irix, Sun dan sistem operasi yang lainnya.
6) Kualitas arsitektur 3D yang berkualitas tinggi dan bisa dikerjakan dengan lebih cepat dan efisien.
7) Dukungan yang aktif melalui forum dan komunitas. 8) File Berukuran kecil.
9) Free (gratis).
2.13.Adobe Photoshop
Adobe photoshop adalah perangkat lunak editor citra buatan Adobe Systems yang dikhususkan untuk pengeditan foto/gambar dan pembuatan efek. Perangkat lunak ini banyak digunakan oleh fotograferdigital dan perusahaaniklan sehingga dianggap sebagai pemimpin pasar (market leader) untuk perangkat lunak pengolah gambar/foto, dan, bersamaAdobe Acrobat, dianggap sebagai produk terbaik yang pernah diproduksi oleh Adobe Systems. Versi kedelapan aplikasi ini disebut dengan nama Photoshop CS (Creative Suite), versi sembilan disebut Adobe Photoshop CS2, versi sepuluh disebut Adobe Photoshop CS3 , versi kesebelas adalah Adobe Photoshop CS4 , versi keduabelas adalah Adobe Photoshop CS5 , dan versi terbaru adalah Adobe Photoshop CC.
Photoshop tersedia untuk Microsoft Windows, Mac OS X, dan Mac OS; versi 9 ke atas juga dapat digunakan oleh sistem operasi lain seperti Linux dengan bantuan perangkat lunak tertentu seperti CrossOver.
2.14.Marker
Marker digunakan sebagai penanda yang terekam dalam kamera secara realtime.
Deteksi berbasis marker menggunakan pengolahan citra, yang akan menjadi peletakan obyek (maya) dapat memunculkan animasi 3D. Marker yang dimaksud disini adalah pola yang dibuat dalam bentuk gambar yang akan dikenali oleh kamera. Pola marker
Ada beberapa jenis (metode) penggunaan marker AR, yaitu marker base tracking
dan markerless tracking. Terdapat perbedaan antara pelacakan berbasis marker
(marker based tracking) dan pelacakan markerless (markerless tracking). Pada pelacakan berbasis marker posisi kamera dan orientasi kamera dhitung dengan marker
yang telah ditetapkan. Sementara pelacakan markerless, menghitung posisi antara kamera/pengguna dan dunia nyata tanpa referensi apapun, hanya menggunakan titik-titik fitur alami (edge, corner. garis atau model 3D). Markerless ARmerupakan salah satu metode AR tanpa menggunakan frame marker sebagai obyek yang dideteksi. Dengan adanya Markerless AR, maka penggunaan marker sebagai tracking object
yang selama ini menghabiskan ruang, akan digantikan dengan gambar, atau permukaan apapun yang berisi dengan tulisan, logo, atau gambar sebagai tracking oject (obyek yang dilacak) agar dapat langsung melibatkan obyek yang dilacak tersebut sehingga dapat terlihat hidup dan interaktif dan juga tidak lagi mengurangi efisiensi ruang dengan adanya marker.
Pada kasus ini marker yang digunakan adalah Markerless Tracking, namun untuk
marker yang digunakan bukan sembarang marker tetapi marker yang telah diregistrasikan pada Vuforia, agar dapat dikenal oleh AR devices. Jenis marker pada Vuforia yaitu bersifat markerless, artinya bentuk marker yang akan digunakan dapat berupa gambar bebas namun harus sudah diregistrasikan di situs resmi Vuforia.
2.15.Penelitian Terdahulu
Adapun penelitian terdahulu yang berkaitan dengan augmented reality antara lain : 1. Nugraha, S (2009) dalam penelitiannya membahas tentang Pemamfaatan
2. Ramadiyan, A (2011) dalam penelitiannya membahas tentang Prototipe Augmented Reality untuk mengenalkan Gamelan berbasis web memungkinkan komputer untuk menampilkan obyek virtual secara tepat di sebuah obyek nyata secara real time.
