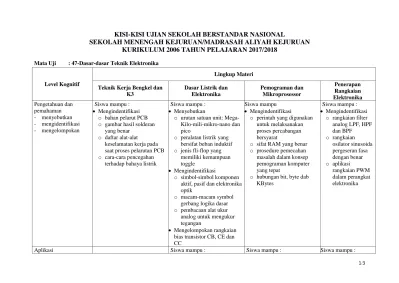

KISI-KISI UJIAN SEKOLAH BERSTANDAR NASIONAL
SEKOLAH MENENGAH KEJURUAN/MADRASAH ALIYAH KEJURUAN
KURIKULUM 2006 TAHUN PELAJARAN 2017/2018
Mata Uji : 47-Dasar-dasar Teknik Elektronika
Level Kognitif
Lingkup Materi
Teknik Kerja Bengkel dan K3
Dasar Listrik dan Elektronika
Pemograman dan Mikroprosessor
Penerapan Rangkaian Elektronika Pengetahuan dan
pemahaman - menyebutkan - mengidentifikasi - mengelompokan
Siswa mampu : Mengindentifikasi
o bahan pelarut PCB o gambar hasil solderan
yang benar
o daftar alat-alat
keselamatan kerja pada saat proses pelarutan PCB
o cara-cara pencegahan
terhadap bahaya listrik
Siswa mampu : Menyebutkan
o urutan satuan unit:
Mega-Kilo-mili-mikro-nano dan pico
o peralatan listrik yang
bersifat beban induktif
o jenis fli-flop yang
memiliki kemampuan toggle
Mengindentifikasi
o simbol-simbol komponen
aktif, pasif dan elektronika optik
o macam-macam symbol
gerbang logika dasar
o pembacaan alat ukur
analog untuk mengukur tegangan
Mengelompokan rangkaian bias transistor CB, CE dan CC
Siswa mampu
Mengindentifikasi
o perintah yang digunakan
untuk melaksanakan proses percabangan bersyarat
o sifat RAM yang benar o prosedure pemecahan
masalah dalam konsep pemograman komputer yang tepat
o hubungan bit, byte dab
KBytes
Siswa mampu : Mengindentifikasi
o rangkaian filter
analog LPF, HPF dan BPF
o rangkaian
osilator sinusoida pergeseran fasa dengan benar
o aplikasi
rangkaian PWM dalam perangkat elektronika
2/3 Level Kognitif
Lingkup Materi
Teknik Kerja Bengkel dan K3
Dasar Listrik dan Elektronika
Pemograman dan Mikroprosessor
Penerapan Rangkaian Elektronika - menerapkan
- mengurutkan - mengklasifikasi - menentukan - mengukur - memilih - menghitung
Mengukur rangkaian logika menjadi aljabar Boole Menentukan
o salah satu nilai dari arus,
tegangan dan tahanan dalam sebuah rangkaian tertutup
o nilai sebuah resistor
pengganti dalam rangkaian seri parallel
o nilai resistor berdasarkan
kode warna resistor empat gelang
o nilai kapasitor
berdasarkan kode angka
o arah medan magnet
terhadap kawat yang dialiri arus listrik Menghitung
o system bilangan desimal,
biner dan hexadecimal
o disipasi daya beban listrik
dari parameter yang diketahui
Menerapkan
o hukum kirchoff arus untuk
menghitung arus pada rangkaian
Menentukan mikroprosesor dan mikrokontroler dengan tepat
Menentukan:
o jenis kurva karakteristik MOSFET
o keluaran Down
Counter 3 bit dengan benar Menghitung
tegangan keluaran dari sebuah rangkaian penguat operasional inverting dengan benar
Mengklasifikasikan komponen sensor cahaya
Mengukur
o menggunaka
multimeter untuk menentukan kaki gate TRIAC
o menggunaka
3/3 Level Kognitif
Lingkup Materi
Teknik Kerja Bengkel dan K3
Dasar Listrik dan Elektronika
Pemograman dan Mikroprosessor
Penerapan Rangkaian Elektronika
o alat ukur multimeter untuk
mengukur arus pada sebuah rangkaian listrik
Penalaran dan Logika - menganalisis - memvalidasi
Siswa mampu :
Menganalisis rangkaian menggunakan hokum Ohm untuk menghitung Salah satu parameter Tegangan, arus atau hambatan
Siswa mampu :
Menganalisis flowchart untuk menentukan nilai vaiabel masukan untuk mendapatkan nilai variabel keluaran yang diharapkan
Siswa mampu : Menganalisis
o rangkaian SCR
dengan benar
o pernyataan yang
benar mengenai rangkaian saklar cahaya
o cara kerja dioda
penyearah dalam rangkain sumber tegangan konstan memvalidasi
