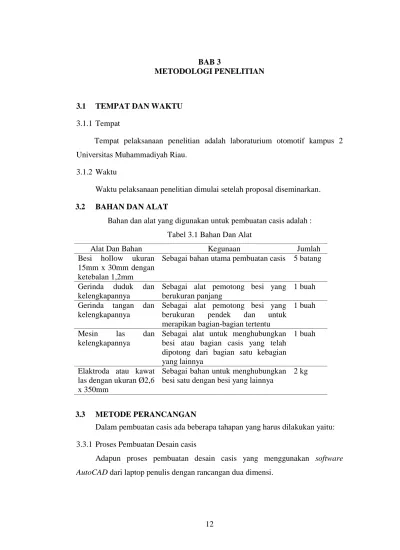

12 BAB 3
METODOLOGI PENELITIAN
3.1 TEMPAT DAN WAKTU 3.1.1 Tempat
Tempat pelaksanaan penelitian adalah laboraturium otomotif kampus 2 Universitas Muhammadiyah Riau.
3.1.2 Waktu
Waktu pelaksanaan penelitian dimulai setelah proposal diseminarkan.
3.2 BAHAN DAN ALAT
Bahan dan alat yang digunakan untuk pembuatan casis adalah : Tabel 3.1 Bahan Dan Alat
Alat Dan Bahan Kegunaan Jumlah
Besi hollow ukuran 15mm x 30mm dengan ketebalan 1,2mm
Sebagai bahan utama pembuatan casis 5 batang
Gerinda duduk dan kelengkapannya
Sebagai alat pemotong besi yang berukuran panjang
1 buah Gerinda tangan dan
kelengkapannya
Sebagai alat pemotong besi yang berukuran pendek dan untuk merapikan bagian-bagian tertentu
1 buah
Mesin las dan kelengkapannya
Sebagai alat untuk menghubungkan besi atau bagian casis yang telah dipotong dari bagian satu kebagian yang lainnya
1 buah
Elaktroda atau kawat las dengan ukuran Ø2,6 x 350mm
Sebagai bahan untuk menghubungkan besi satu dengan besi yang lainnya
2 kg
3.3 METODE PERANCANGAN
Dalam pembuatan casis ada beberapa tahapan yang harus dilakukan yaitu:
3.3.1 Proses Pembuatan Desain casis
Adapun proses pembuatan desain casis yang menggunakan software AutoCAD dari laptop penulis dengan rancangan dua dimensi.
13
Gambar 3.1 Proses Desain Casis Menggunakan software AutoCAD
Gambar 3.2 Hasil Desain Casis
14
Adapun jenis casis yang dipilih adalah Ladder Frame yaitu rangka yang menyediakan dukungan kuat dari beban yang diterima. Casis ini memiliki desain sederhana menyerupai tangga. Material yang dipilih harus menyesuaikan dengan material yang tersedia dipasaran. Sementara itu untuk pembuatan casis menggunakan material besi hollow sebagai material casis utama agar ringan tetapi tetap mengutamakan kekuatan dan keamanan. Struktur casis untuk mobil prototype telah dirancang dan diperoleh hasil desain sebagai berikut :
Gambar 3.3 Casis 3D Pandangan Presfektif (SketchUp 2016)
3.3.2 Proses Pembuatan Casis
Adapun proses pembuatan casis yaitu :
1. Memotong besi hollow dengan ukuran yang telah ditentukan sebagai berikut : Tabel 3.2 Ukuran Potongan Besi Hollow
Ukuran (cm) Jumlah (buah)
200 2
100 2
97 2
95 2
83 1
70 2
63 6
60 2
45 2
40 3
37 2
15
Ukuran (cm) Jumlah (buah)
30 1
20 3
18 1
14 3
Gambar 3.4 Pemotongan Besi Hollow
Gambar 3.5 Merapikan Bagian Yang Telah Dipotong
16
2. Proses pengelasan besi hollow yang telah dipotong pada setiap bagian-bagian hingga membentuk sebuah Casis.
Gambar 3.6 Pengelasan Bagian Depan
Gambar 3.7 Pengelasan Bagian Belakang
17
Gambar 3.8 Proses Pengelasan Casis 3. Proses merapikan bagian-bagian Casis yang telah dilas.
Gambar 3.9 Merapikan Casis Setelah Pengelasan
18
Gambar 3.10 Proses Merapikan Bagian Casis Setelah Pengelasan
4. Hasil akhir bentuk casis.
Gambar 3.11 Casis Seletah Dirapikan
