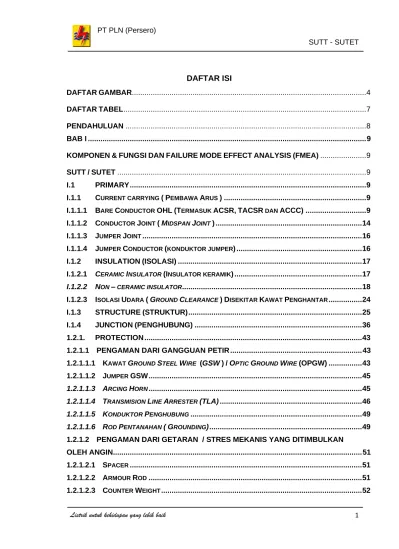

Listrik untuk kehidupan yang lebih baik 1 DAFTAR ISI
DAFTARGAMBAR ... 4
DAFTARTABEL ... 7
PENDAHULUAN ... 8
BAB I ... 9
KOMPONEN&FUNGSIDANFAILUREMODEEFFECTANALYSIS(FMEA) ... 9
SUTT/SUTET ... 9
I.1 PRIMARY ... 9
I.1.1 CURRENT CARRYING (PEMBAWA ARUS ) ... 9
I.1.1.1 BARE CONDUCTOR OHL(TERMASUK ACSR,TACSR DAN ACCC) ... 9
I.1.1.2 CONDUCTOR JOINT (MIDSPAN JOINT ) ... 14
I.1.1.3 JUMPER JOINT ... 16
I.1.1.4 JUMPER CONDUCTOR (KONDUKTOR JUMPER) ... 16
I.1.2 INSULATION(ISOLASI) ... 17
I.1.2.1 CERAMIC INSULATOR (INSULATOR KERAMIK) ... 17
I.1.2.2 NON – CERAMIC INSULATOR... 18
I.1.2.3 ISOLASI UDARA (GROUND CLEARANCE )DISEKITAR KAWAT PENGHANTAR ... 24
I.1.3 STRUCTURE(STRUKTUR) ... 25
I.1.4 JUNCTION(PENGHUBUNG) ... 36
1.2.1. PROTECTION ... 43
1.2.1.1 PENGAMAN DARI GANGGUAN PETIR ... 43
1.2.1.1.1 KAWAT GROUND STEEL WIRE (GSW)/OPTIC GROUND WIRE (OPGW) ... 43
1.2.1.1.2 JUMPER GSW ... 45
1.2.1.1.3 ARCING HORN ... 45
1.2.1.1.4 TRANSMISION LINE ARRESTER (TLA) ... 46
1.2.1.1.5 KONDUKTOR PENGHUBUNG ... 49
1.2.1.1.6 ROD PENTANAHAN (GROUNDING) ... 49
1.2.1.2 PENGAMAN DARI GETARAN / STRES MEKANIS YANG DITIMBULKAN OLEH ANGIN ... 51
1.2.1.2.1 SPACER ... 51
1.2.1.2.2 ARMOUR ROD ... 51
1.2.1.2.3 COUNTER WEIGHT ... 52
Listrik untuk kehidupan yang lebih baik 2
1.2.1.2.4 VIBRATION DAMPER ... 52
1.2.1.3 PENGAMAN DARI ANCAMAN / KEMUNGKINAN GANGGUAN AKIBAT MANUSIA ... 52
1.2.1.3.1 ACD(ANTI CLIMBING DEVICE)/PENGHALANG PANJAT ... 52
1.2.1.3.2 PLAT RAMBU BAHAYA ... 53
1.2.1.4 PENGAMAN DARI KEMUNGKINAN GANGGUAN LUAR (PESAWAT UDARA, TERJUN PAYUNG) ... 53
1.2.1.4.1 BOLA RAMBU ... 53
1.2.1.4.2 PENGAMAN DARI URAT KONDUKTOR PUTUS ... 54
1.2.1.5 MONITORING ... 55
1.2.1.5.1 PLAT INFORMASI TOWER ... 55
1.2.1.5.2 TANGGA PANJAT (STEP BOLT) ... 56
1.2.1.6 FAILURE MODE AND EFFECT ANALYSIS (FMEA) ... 56
1.2.1.6.1 PROSEDURPEMBUATANFMEA ... 57
1.2.1.6.1 FMEASUTT/SUTET ... 58
BAB II ... 67
PEDOMANPEMELIHARAANSUTT/SUTET ... 67
II.1 PEMELIHARAANPREVENTIF(PREVENTIVEMAINTENANCE) ... 68
II.1.1 PEMELIHARAANRUTIN(ROUTINEMAINTENANCE) ... 68
II.1.1.1 IN SERVICE VISUAL INSPECTION ... 68
II.1.2 PREDICTIVEMAINTENANCE ... 78
II.1.2.1 IN SERVICE MEASUREMENT ... 78
II.1.2.2 SHUTDOWN TESTING /MEASUREMENT ... 92
II.1.3 PEMELIHARAANPASCAGANGGUAN ... 93
II.1.4 CORRECTIVEMAINTENACE ... 93
II.1.4.1 PLANNED ... 94
II.1.4.2 UNPLANNED ... 94
BAB III ... 95
EVALUASIHASILPEMELIHARAANSUTT/SUTET ... 95
III.1 METODEEVALUASIHASILPEMELIHARAANSUTT/SUTET ... 95
III.2 STANDAREVALUASIHASILPEMELIHARAANSUTT/SUTET ... 96
Listrik untuk kehidupan yang lebih baik 3
III.2.1 INSERVICEVISUALINSPECTION ... 97
III.2.2 PENGUJIANTHERMOVISI ... 104
III.2.3 PENGUJIANKORONA ... 105
III.2.4 PENGUJIANPUNCTURE(KEBOCORAN)INSULATOR ... 106
III.2.5 PENGUJIANRESISTANSIPENTANAHANTOWER ... 107
III.2.6 DOWNLOADTLA(ARRESTERCONDITIONMONITORING) ... 107
BAB IV ... 109
REKOMENDASIHASILPEMELIHARAANSUTT/SUTET... 109
IV.1 REKOMENDASIHASILPEMELIHARAANRUTIN ... 109
IV.2 REKOMENDASIPENGUJIANTHERMOVISI... 115
IV.3 REKOMENDASIPENGUJIANKORONA ... 116
IV.4 REKOMENDASIPENGUJIANPUNCTURE(KEBOCORAN)INSULATOR ... 116
IV.5 REKOMENDASIPENGUJIANRESISTANSIPENTANAHANTOWER ... 117
IV.6 REKOMENDASIHASILDOWNLOADTLA ... 117
DAFTARPUSTAKA ... 119
Listrik untuk kehidupan yang lebih baik 4 DAFTAR GAMBAR
Gambar 1 : Konduktor ... 11
Gambar 2 : Konduktor Jenis TACSR ... 11
Gambar 3 : Bagian Bagian ACCC ... 13
Gambar 4 : Bagian sambungan konduktor penghantar (a) Selongsong Steel (b) Selongsong alumunium (c) Selongsong steel ACCC (d) Selongsong alumunium ACCC ... 15
Gambar 5 : Jumper Joint ... 16
Gambar 6 : Jumper Conduktor ... 16

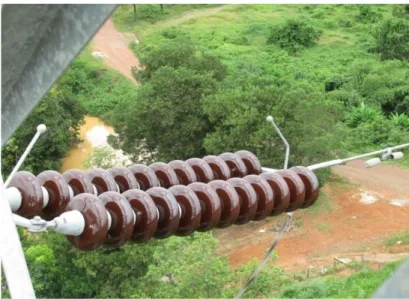

Gambar 7 : Ceramic Insulator ... 17
Gambar 8 : Insulator gelas / kaca ... 19
Gambar 9 : Insulator polymer ... 19
Gambar 10 : Insulator piring (a) tipe clevis (b) tipe ball-and-socket ... 20
Gambar 11 : Komponen insulator piring tipe ball-and-socket ... 20
Gambar 12 : Insulator post ... 21
Gambar 13 : Insulator long rod ... 21
Gambar 14 : Insulator "I" string... 22
Gambar 15 : Insulator "V" string ... 22
Gambar 16 : Insulator horizontal string ... 22
Gambar 17 : Insulator single string ... 23
Gambar 18 : Insulator double string ... 23
Gambar 19 : Insulator quadruple ... 23
Gambar 20: Tiang sudut ... 25

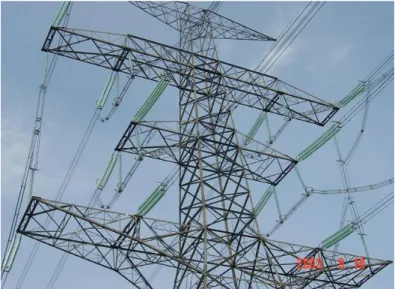

Gambar 21: Tiang transposisi ... 26
Gambar 22: Tiang portal ... 27
Gambar 23: Tiang kombinasi ... 27

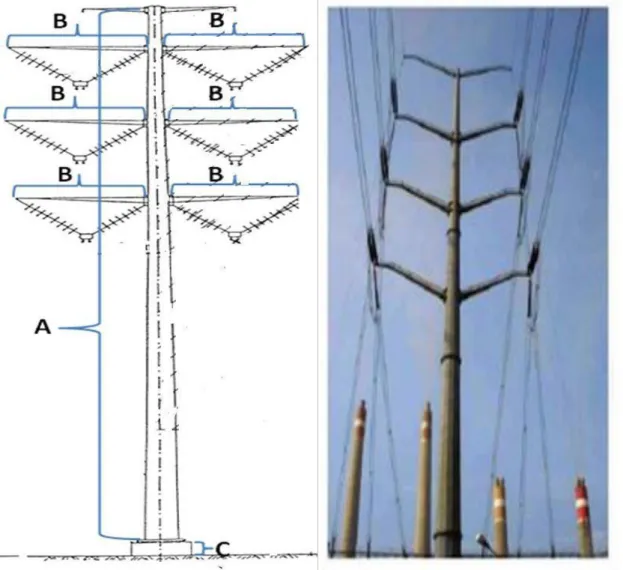

Gambar 24: Konstruksi tiang pole ... 28
Gambar 25: Palang poligonal lengkung (davit) ... 29
Gambar 26: Palang poligonal lurus ... 30

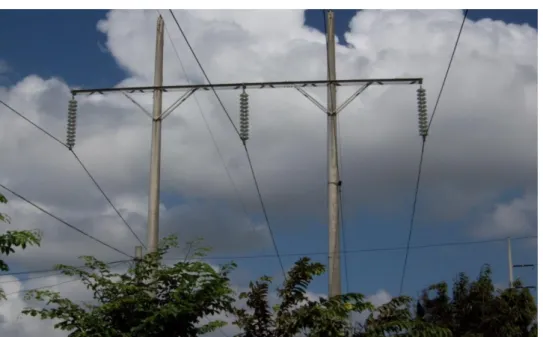

Gambar 27: traverse lurus ... 30
Gambar 28: Tiang delta ... 31
Gambar 29: Tiang zig-zag ... 31
Gambar 30: Tiang piramida ... 32

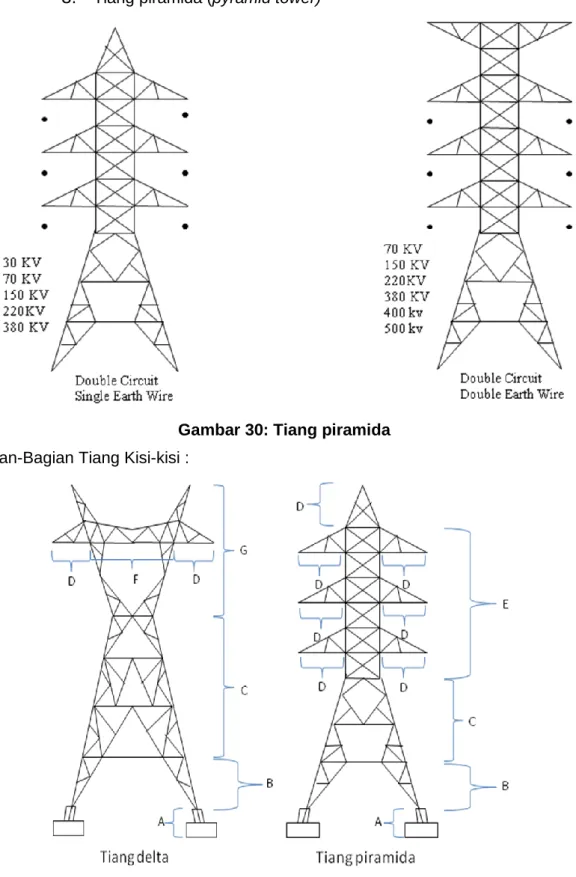

Gambar 31: Konstruksi tiang lattice ... 32
Gambar 32 : Mur dan baut tower ... 33
Listrik untuk kehidupan yang lebih baik 5

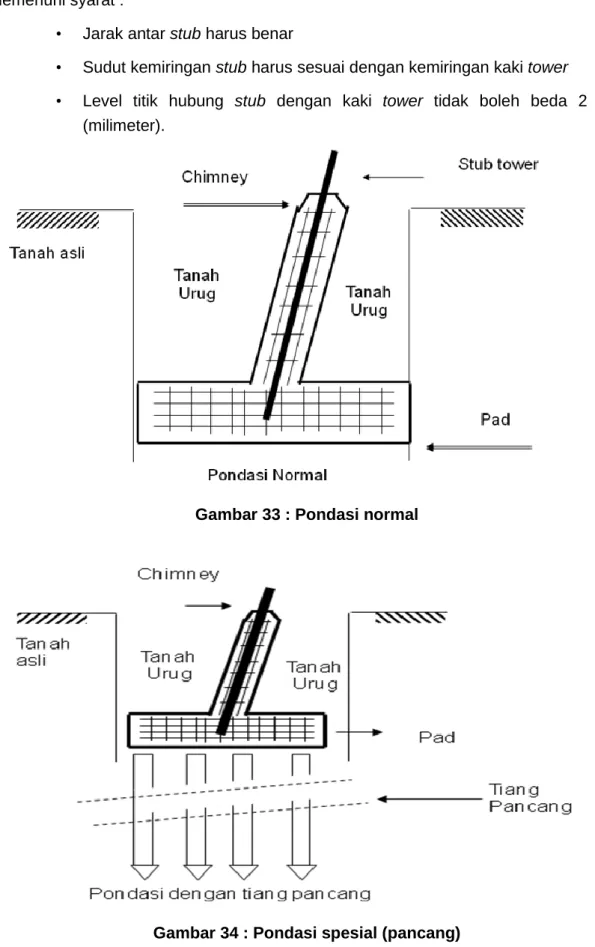

Gambar 33 : Pondasi normal ... 34
Gambar 34 : Pondasi spesial (pancang) ... 34

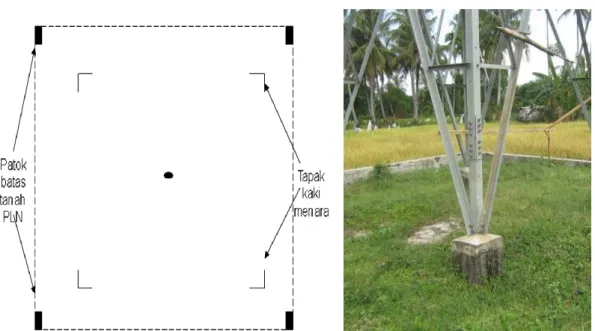

Gambar 35 : Halaman tower ... 35
Gambar 36 : Leg tower ... 35
Gambar 37 : Suspension clamp ... 36
Gambar 38 : Strain Clamp ... 37
Gambar 39 : Compression dead end press ... 37
Gambar 40 : Socket clevis ... 37
Gambar 41 : Bolt clevis ... 38
Gambar 42 : Triangle plate ... 38
Gambar 43 : Triangle plate link... 38
Gambar 44 : Square plate ... 39
Gambar 45 : Shackle ... 39
Gambar 46 : Turnbucle / span scrup ... 39
Gambar 47 : Link adjuster ... 40
Gambar 48 : Triangle plate ... 40
Gambar 49 : Socket link bolt ... 40
Gambar 50 : Extention link ... 41
Gambar 51 : Shackle ... 41
Gambar 52 : Adjuster plate ... 41
Gambar 53 : Ball & pin insulator ... 42
Gambar 54: suspension clamp GSW ... 42
Gambar 55: joint GSW ... 42
Gambar 56 : Kawat GSW/OPGW ... 44
Gambar 57 : Jumper GSW, Kawat GSW/OPGW ... 45
Gambar 58 : Arcing horn sisi penghantar ... 46
Gambar 59 : Arcing horn sisi tower ... 46
Gambar 60 : Bentuk lain arching horn ... 46
Gambar 61 : TLA ... 47
Gambar 62 : Konduktor penghubung, kawat GSW/OPGW ke tanah ... 49
Gambar 63 : Pentanahan tower ... 50
Gambar 64 : (a) Spacer 4 konduktor, (b) Spacer 2 konduktor ... 51
Gambar 65 : Armour rod ... 52
Gambar 66 : Counter weight ... 52
Gambar 67 : Damper ... 52
Listrik untuk kehidupan yang lebih baik 6
Gambar 68 : ACD (Anti Climbing Device) / penghalang panjat ... 53
Gambar 69 : Plat rambu Bahaya ... 53
Gambar 70 : Bola rambu ... 54
Gambar 71 : Lampu penerbangan Tower ... 54
Gambar 72 : Repair sleeve ... 55
Gambar 73 : Armour rod span ... 55
Gambar 74 : Plat informasi tower ... 56
Gambar 75 : Step bolt ... 56
Gambar 76 : Flowchart prosedur pembuatan FMEA ... 57
Gambar 77 : Metode Pemeliharaan SUTT/SUTET ... 67
Gambar 78 : Spektrum elektomagnet ... 79
Gambar 79 : Thermovisi ... 80
Gambar 80 : Tampilan Thermal Image ... 81
Gambar 81 : Korona ... 82
Gambar 82 : Urat dari konduktor yang putus ... 83
Gambar 83 : Insulator yang tidak terpasang korona ring ... 84
Gambar 84 : Peralatan yang kendor ... 84
Gambar 85 : Korosi pada insulator ... 84
Gambar 86 : Shorted insulator ... 85
Gambar 87 : Gap discharge pada insulator ... 85
Gambar 88 : Prinsip kerja peralatan deteksi korona ... 86
Gambar 89 : Alat Uji Puncture Test ... 87
Gambar 90 : Alat Uji ITECE ... 88
Gambar 91 : Pengujian resistansi pentanahan tower ... 88
Gambar 92 : (a) file notepad download data arus petir (b) tabel arus petir (c) Grafik dari tabel leakage current / arus bocor ... 90
Gambar 93 : Alur pengambilan keputusan evaluasi hasil pemeliharaan SUTT/SUTET ... 95
Gambar 94 : Diagram alir pengambilan keputusan ... 105
Gambar 95 : Contoh Hasil Pengujian Puncture Insulator ... 106
Gambar 96 : Hasil Download data TLA (salah satu contoh peralatan terpasang di Transmisi PLN) ... 108
Listrik untuk kehidupan yang lebih baik 7 DAFTAR TABEL
Tabel 1 Daftar konduktor yang dipergunakan untuk SUTT / SUTET ... 12
Tabel 2 : Daftar konduktor Jenis ACCC ... 14
Tabel 3 : Standar jarak aman / ROW ... 24
Tabel 4 : Fungsi SUTT/SUTET ... 58
Tabel 5 : Sub Sistem SUTT/SUTET serta Fungsinya ... 58
Tabel 6 : Komponen dan Sub Komponen SUTT/SUTET ... 59
Tabel 7 : FMEA Sub Sistem Current Carrying (Pembawa Arus) ... 62
Tabel 8 : FMEA Sub Sistem Insulation ... 63
Tabel 9 : FMEA Sub Sistem Structure ... 64
Tabel 10 : FMEA Sub Sistem Junction ... 64
Tabel 11 : FMEA Sub Sistem Secondary ... 65
Tabel 12 : FMEA Sub Sistem Monitoring ... 66
Tabel 13 : Ground Patrol ... 69
Tabel 14 : Climb up inspection ... 73
Tabel 15 : Detektor infra merah ... 79
Tabel 16 : In service Measurement SUTT/SUTET ... 90
Tabel 17 : Shutdown Testing / Measurement SUTT/SUTET ... 92
Tabel 18 : Standar evaluasi In Service Visual Inspection ... 97
Tabel 19 : Standar evaluasi pengujian thermovisi ... 104
Tabel 20 : Standar evaluasi pengujian korona ... 105
Tabel 21 : Standar evaluasi pengujian resistansi pentanahan tower ... 107
Tabel 22 : Rekomendasi hasil pemeliharaan rutin ... 109
Tabel 23 : Rekomendasi pengujian thermovisi ... 115
Tabel 24 : Rekomendasi pengujian korona ... 116
Tabel 25 : Rekomendasi pengujian puncture (kebocoran) insulator Chance, isolometer Terex Ritz dan Positron Canada ... 116
Tabel 26 : Rekomendasi pengujian resistansi pentanahan tower ... 117
Tabel 27 : Rekomendasi pengujian korona ... 117
Listrik untuk kehidupan yang lebih baik 8 PENDAHULUAN
Dalam Perusahaan Tenaga Listrik pemeliharaan sarana instalasi memegang peranan sangat penting dalam menunjang kualitas dan keandalan penyediaan tenaga listrik kepada konsumen. Pemeliharaan sarana instalasi adalah salah satu proses kegiatan yang bertujuan menjaga kondisi peralatan, sehingga dalam pengoperasiannya peralatan dapat selalu berfungsi sesuai dengan karakteristik desainnya.
Selama ini pemeliharaan sarana instalasi listrik yang dilaksanakan di PT PLN (Persero) mengacu pada Buku Pedoman Pemeliharaan Sistem Tenaga Tahun 1984 sesuai SE_032 /PST/1984 beserta revisi-revisinya dan petunjuk pemeliharaan pada manual books masing-masing peralatan yang masih menggunakan pola Pemeliharaan Berbasis Waktu (Time Based Maintenance). Seiring dengan perjalanan waktu, perkembangan teknologi dan dimulainya penerapan pola Pemeliharaan Berbasis Kondisi (Condition Based Maintenance) di PT PLN (Persero), maka dirasa perlu adanya Buku Pedoman Pemeliharaan dan Asesmen Kondisi Peralatan Sistem Tenaga baru yang dapat mengakomodasi perubahan-perubahan yang terjadi.
Buku Pedoman Pemeliharaan dan Asesmen Kondisi Peralatan Sistem Tenaga ini mencakup Komponen dan Fungsi Peralatan, Failure Mode and Effect Analysis (FMEA), Pedoman Pemeliharaan SUTT / SUTET dan Evaluasi Hasil Pemeliharaan sebagai dasar asesmen kondisi peralatan serta Rekomendasi untuk acuan tindak lanjut kondisi peralatan. Dengan terbitnya buku ini dapat meningkatkan efisiensi dan efektifitas dari kegiatan pemeliharaan itu sendiri serta merubah pola pemeliharaan di PT PLN (Persero) yang tadinya menggunakan Time Based Maintenance 80% dan Corrective Maintenance 20% menjadi pola pemeliharaan yang menggunakan Time Based Maintenance 40%, Condition Based Maintenance 50% dan Corrective Maintenance 10% sehingga mempunyai nilai lebih untuk menjadi sistem pemeliharaan yang berstandar nasional.
Listrik untuk kehidupan yang lebih baik 9 BAB I
KOMPONEN & FUNGSI DAN FAILURE MODE EFFECT ANALYSIS (FMEA) SUTT / SUTET
Berdasarkan Peraturan Menteri Pertambangan dan Energi No. 01.P/47/MPE/1992 tanggal 07 Februari 1992 Saluran Udara Tegangan Tinggi (SUTT) adalah saluran tenaga listrik yang menggunakan kawat telanjang (penghantar) diudara bertegangan diatas 35 s/d 245 kV sesuai standar dibidang ketenagalistrikan ( Pasal 1 Ayat 3), dan dan Saluran Udara Tegangan Ekstra Tinggi (SUTET) adalah saluran tenaga listrik yang menggunakan kawat telanjang (penghantar) diudara bertegangan diatas 245 kV sesuai standar dibidang ketenagalistrikan (Pasal 1 ayat 4).
I.1
PRIMARYBerdasarkan fungsi dari tiap-tiap komponennya, sistem transmisi SUTT / SUTET dikelompokkan sebagai berikut :
1. Current Carrying / Pembawa Arus 2. Insulation / Isolasi
3. Structure / Struktur 4. Junctions / Penghubung
I.1.1 Current carrying ( Pembawa Arus )
Komponen yang termasuk dalam fungsi pembawa arus adalah komponen SUTT / SUTET yang berfungsi dalam proses penyaluran arus listrik dari Pembangkit ke GI / GITET atau dari GI / GITET ke GI / GITET lainnya.
Komponen-komponen yang termasuk fungsi pembawa arus, yaitu :
I.1.1.1 Bare Conductor OHL (Termasuk ACSR, TACSR dan ACCC) Sebagai media pembawa arus pada SUTT / SUTET dengan kapasitas arus
sesuai spesifikasi atau ratingnya yang direntangkan lewat tiang-tiang SUTT / SUTET melalui insulator-insulator sebagai penyekat konduktor dengan tiang.
Pada tiang tension, konduktor dipegang oleh strain clamp / compression dead end clamp, sedangkan pada tiang suspension dipegang oleh suspension clamp.
Listrik untuk kehidupan yang lebih baik 10 Bahan konduktor yang dipergunakan untuk saluran energi listrik perlu memiliki sifat sifat sebagai berikut :
1. Konduktivitas tinggi
2. Kekuatan tarik mekanik tinggi 3. Berat jenis yang rendah 4. Ekonomis
5. Lentur / tidak mudah patah
Biasanya konduktor pada SUTT / SUTET merupakan konduktor berkas (stranded) atau serabut yang dipilin, agar mempunyai kapasitas yang lebih besar dibanding konduktor pejal dan mempermudah dalam penanganannya.
Jenis-jenis konduktor berdasarkan bahannya :
1. Konduktor jenis tembaga (BC : Bare copper)
Konduktor ini merupakan penghantar yang baik karena memiliki konduktivitas tinggi dan kekuatan mekanik yang cukup baik.
2. Konduktor jenis aluminium
Konduktor dengan bahan aluminium lebih ringan daripada konduktor jenis tembaga, konduktivitas dan kekuatan mekaniknya lebih rendah. Jenis-jenis konduktor alumunium antara lain :
a. Konduktor ACSR (Alumunium Conductor Steel Reinforced)
Konduktor jenis ini, bagian dalamnya berupa steel yang mempunyai kuat mekanik tinggi, sedangkan bagian luarnya berupa aluminium yang mempunyai konduktivitas tinggi. Karena sifat elektron lebih menyukai bagian luar konduktor daripada bagian sebelah dalam konduktor, maka pada sebagian besar SUTT maupun SUTET menggunakan konduktor jenis ACSR.
Untuk daerah yang udaranya mengandung kadar belerang tinggi dipakai jenis ACSR/AS, yaitu konduktor jenis ACSR yang konduktor steelnya dilapisi dengan aluminium.
Listrik untuk kehidupan yang lebih baik 11 b. Konduktor jenis TACSR (Thermal Aluminium Conductor Steel
Reinforced)
Pada saluran transmisi yang mempunyai kapasitas penyaluran / beban sistem tinggi maka dipasang konduktor jenis TACSR. Konduktor jenis ini mempunyai kapasitas lebih besar tetapi berat konduktor tidak mengalami perubahan yang banyak, tapi berpengaruh terhadap sagging.
Gambar 2 : Konduktor Jenis TACSR Gambar 1 : Konduktor
Listrik untuk kehidupan yang lebih baik 12 Tabel 1 Daftar konduktor yang dipergunakan untuk SUTT / SUTET
c. Konduktor jenis ACCC
Konduktor jenis ini, bagian dalamnya berupa composite yang mempunyai kuat mekanik tinggi, dikarenakan tidak dari bahan konduktif, maka bahan ini tidak mengalami pemuaian saat dibebani arus maupun tegangan. Untuk konduktor jenis ini tidak mengalami korosi cocok untuk daerah pinggir pantai, sedangkan bagian luarnya berupa aluminium yang mempunyai konduktivitas tinggi. Konduktor jenis ini dipilih karena memiliki karakteristik high conductivity & low sag conductor.
Listrik untuk kehidupan yang lebih baik 13 Gambar 3 : Bagian Bagian ACCC
Keunggulan Konduktor ACCC : 1. Daya Hantar :
• Konduktor ACCC dapat menyalurkan arus dua kali lipat dibanding Konduktor biasa / konvensional.
• Core/Inti yang lebih ringan memungkinkan penambahan luas aluminium sampai 28 % tanpa penambahan berat.
2. Mengurangi Losses
• Pada kondisi beban sama mengurangi losses 30 sampai 40%
dibanding konduktor dengan diamater dan berat yang sama 3. Kekuatan Berat
• Hybrid Carbon Composite Core lebih kuat dan lebih ringan dari steel core / inti baja
4. Bentang lebih Panjang
• Lebih kuat dan dimensi yang stabil memungkinkan span lebih panjang atau tower yg lebih rendah.
Listrik untuk kehidupan yang lebih baik 14
Drake 1020 516.8 1.108 28.14 0.375 9.53 1047 1558 34,570 153.8 41,100 182.8 0.05409 0.05640 0.06749 1,025 1,765 Dublin 1043 528.5 1.108 28.15 0.375 9.53 1072 1595 34,570 153.8 41,300 183.5 0.05300 0.05608 0.06715 1,028 1,769 Hamburg 1092 553.3 1.127 28.62 0.345 8.76 1106 1646 29,260 130.2 36,300 161.3 0.05070 0.05375 0.06436 1,054 1,816 Milan 1134 574.6 1.146 29.10 0.345 8.76 1146 1705 29,260 130.2 36,500 162.5 0.04880 0.05186 0.06210 1,078 1,859 Rome 1183 599.4 1.177 29.89 0.375 9.53 1205 1793 34,570 153.8 42,200 187.5 0.04680 0.04981 0.05965 1,108 1,913 Cardinal 1222 619.2 1.196 30.38 0.345 8.76 1228 1828 29,260 130.2 37,100 165.0 0.04535 0.04793 0.05712 1,137 1,971 Vienna 1255 635.9 1.198 30.42 0.345 8.76 1259 1873 29,260 130.2 37,300 165.9 0.04410 0.04700 0.05627 1,146 1,981 Budapest 1332 674.9 1.240 31.50 0.375 9.53 1346 2003 34,570 153.8 43,100 191.8 0.04160 0.04447 0.05325 1,189 2,059 Prague 1377 697.7 1.251 31.77 0.345 8.76 1377 2050 29,260 130.2 38,100 169.4 0.04030 0.04326 0.05180 1,208 2,093 Munich 1461 740.3 1.293 32.85 0.375 9.53 1471 2189 34,570 153.8 44,000 195.5 0.03800 0.04094 0.04902 1,253 2,175 London 1512 766.1 1.315 33.40 0.385 9.78 1523 2266 36,440 162.1 46,100 205.2 0.03660 0.03954 0.04736 1,280 2,224 Bittern 1572 796.5 1.345 34.16 0.345 8.76 1555 2314 29,260 130.2 39,300 174.8 0.03517 0.03815 0.04511 1,320 2,315 Paris 1620 820.9 1.345 34.17 0.345 8.76 1603 2385 29,260 130.2 39,700 176.4 0.03420 0.03721 0.04456 1,328 2,310 Antwerp 1879 952.1 1.451 36.85 0.385 9.78 1867 2778 36,440 162.1 48,500 215.7 0.02950 0.03251 0.03893 1,449 2,532 Lapwing 1965 995.7 1.504 38.20 0.385 9.78 1961 2918 36,440 162.1 49,000 218.0 0.02836 0.03169 0.03720 1,497 2,655 Berlin 2004 1015.4 1.504 38.20 0.415 10.54 2000 2977 42,340 188.3 55,200 245.5 0.02760 0.03058 0.03661 1,509 2,642 Madrid 2020 1023.5 1.504 38.20 0.385 9.78 1999 2974 36,440 162.1 49,400 219.7 0.02740 0.03044 0.03645 1,512 2,647 Chukar 2242 1136.0 1.602 40.69 0.395 10.03 2226 3312 38,360 170.6 52,700 234.5 0.02486 0.02851 0.03323 1,610 2,882 Bluebird 2726 1381.5 1.762 44.75 0.415 10.54 2696 4012 42,340 188.3 59,800 266.0 0.02044 0.02461 0.02835 1,788 3,246
ACCC® Conductor Diameter Core Diameter Weight Core Rated
Strength
Conductor Rated Strength
DC @ 20°C
AC @ 25°C
AC @
75°C AC Ampacity Size (kcmil) (mm²) (in) (mm) (in) (mm) (lb/kft) (kg/km) (lbf) (kN) (lbf) (kN) (ohm/km) (ohm/km) (ohm/km) 75°C 180°C Drake 1020 516.8 1.108 28.14 0.375 9.53 1047 1558 34,570 153.8 41,100 182.8 0.05409 0.05640 0.06749 1,025 1,765 Dublin 1043 528.5 1.108 28.15 0.375 9.53 1072 1595 34,570 153.8 41,300 183.5 0.05300 0.05608 0.06715 1,028 1,769 Hamburg 1092 553.3 1.127 28.62 0.345 8.76 1106 1646 29,260 130.2 36,300 161.3 0.05070 0.05375 0.06436 1,054 1,816 Milan 1134 574.6 1.146 29.10 0.345 8.76 1146 1705 29,260 130.2 36,500 162.5 0.04880 0.05186 0.06210 1,078 1,859 Rome 1183 599.4 1.177 29.89 0.375 9.53 1205 1793 34,570 153.8 42,200 187.5 0.04680 0.04981 0.05965 1,108 1,913 Cardinal 1222 619.2 1.196 30.38 0.345 8.76 1228 1828 29,260 130.2 37,100 165.0 0.04535 0.04793 0.05712 1,137 1,971 Vienna 1255 635.9 1.198 30.42 0.345 8.76 1259 1873 29,260 130.2 37,300 165.9 0.04410 0.04700 0.05627 1,146 1,981 Budapest 1332 674.9 1.240 31.50 0.375 9.53 1346 2003 34,570 153.8 43,100 191.8 0.04160 0.04447 0.05325 1,189 2,059 Prague 1377 697.7 1.251 31.77 0.345 8.76 1377 2050 29,260 130.2 38,100 169.4 0.04030 0.04326 0.05180 1,208 2,093 Munich 1461 740.3 1.293 32.85 0.375 9.53 1471 2189 34,570 153.8 44,000 195.5 0.03800 0.04094 0.04902 1,253 2,175 London 1512 766.1 1.315 33.40 0.385 9.78 1523 2266 36,440 162.1 46,100 205.2 0.03660 0.03954 0.04736 1,280 2,224 Bittern 1572 796.5 1.345 34.16 0.345 8.76 1555 2314 29,260 130.2 39,300 174.8 0.03517 0.03815 0.04511 1,320 2,315 Paris 1620 820.9 1.345 34.17 0.345 8.76 1603 2385 29,260 130.2 39,700 176.4 0.03420 0.03721 0.04456 1,328 2,310 Antwerp 1879 952.1 1.451 36.85 0.385 9.78 1867 2778 36,440 162.1 48,500 215.7 0.02950 0.03251 0.03893 1,449 2,532 Lapwing 1965 995.7 1.504 38.20 0.385 9.78 1961 2918 36,440 162.1 49,000 218.0 0.02836 0.03169 0.03720 1,497 2,655 Berlin 2004 1015.4 1.504 38.20 0.415 10.54 2000 2977 42,340 188.3 55,200 245.5 0.02760 0.03058 0.03661 1,509 2,642 Madrid 2020 1023.5 1.504 38.20 0.385 9.78 1999 2974 36,440 162.1 49,400 219.7 0.02740 0.03044 0.03645 1,512 2,647 Chukar 2242 1136.0 1.602 40.69 0.395 10.03 2226 3312 38,360 170.6 52,700 234.5 0.02486 0.02851 0.03323 1,610 2,882 Bluebird 2726 1381.5 1.762 44.75 0.415 10.54 2696 4012 42,340 188.3 59,800 266.0 0.02044 0.02461 0.02835 1,788 3,246
Jenis – Jenis ACCC :
Tabel 2 : Daftar konduktor Jenis ACCC
I.1.1.2 Conductor Joint ( Midspan Joint )
Sambungan konduktor adalah material untuk menyambung konduktor penghantar yang cara penyambungannya dengan alat press tekanan tinggi.
Sambungan (joint) harus memenuhi beberapa syarat antara lain : 1. Konduktivitas listrik yang baik
2. Kekuatan mekanik yang besar
Listrik untuk kehidupan yang lebih baik 15 Ada 2 jenis teknik penyambungan konduktor penghantar ACSR, TACSR & ACCC, yaitu :
1. Sambungan dengan puntiran (sekarang sudah jarang dipergunakan) 2. Sambungan dengan press
Sambungan konduktor penghantar dengan press terdiri dari :
a. Selongsong steel, berfungsi untuk menyambung steel atau bagian dalam konduktor penghantar ACSR & TACSR.
b. Selongsong aluminium berfungsi untuk menyambung aluminium atau bagian luar konduktor penghantar ACSR & TACSR.
c. Selongsong steel, berfungsi untuk menyambung Composite Carbon dalam konduktor penghantar ACCC.
d. Selongsong aluminium berfungsi untuk menyambung aluminium atau bagian luar konduktor penghantar ACCC.
(a) (b)
(c)
(d)
Gambar 4 : Bagian sambungan konduktor penghantar (a) Selongsong Steel (b) Selongsong alumunium (c) Selongsong steel ACCC (d) Selongsong alumunium ACCC
Listrik untuk kehidupan yang lebih baik 16 Penempatan midspan joint harus memperhatikan hal-hal sebagai berikut : a. Diusahakan berada di tengah-tengah gawang atau bagian terendah dari
andongan konduktor.
b. Tidak boleh berada di dekat tower tension c. Tidak boleh di atas jalan raya, rel KA, SUTT, dll
I.1.1.3 Jumper Joint
Berfungsi sebagai pembagi arus pada titik sambungan konduktor.
Gambar 5 : Jumper Joint
I.1.1.4 Jumper Conductor (konduktor jumper)
Jumper Conductor digunakan sebagai penghubung konduktor pada tiang tension. Besar penampang, jenis bahan, dan jumlah konduktor pada konduktor penghubung disesuaikan dengan konduktor yang terpasang pada SUTT / SUTET tersebut.
Gambar 6 : Jumper Conduktor Jumper Conductor
Listrik untuk kehidupan yang lebih baik 17 Jarak Jumper conductor dengan tiang diatur sesuai tegangan operasi dari SUTT / SUTET konduktor pada tiang tension SUTET umumnya dipasang counter weight sebagai pemberat agar posisi dan bentuk konduktor penghubung tidak berubah. Pada tiang tertentu perlu dipasang insulator support untuk menjaga agar jarak antara konduktor penghubung dengan tiang tetap terpenuhi.
Untuk menjaga jarak dan pemisah antar Jumper Conductor pada konfigurasi 2 konduktor atau 4 konduktor perlu dipasang twin spacer ataupun quad spacer.
I.1.2 INSULATION (ISOLASI)
Insulation berfungsi untuk mengisolasi bagian yang bertegangan dengan bagian yang tidak bertegangan / ground, baik saat normal continous operation dan saat terjadi surja (termasuk petir) didalam saluran transmisi.
Insulation pada SUTT / SUTET dibagi menjadi 3, yaitu : 1. Ceramic Insulator
2. Non – ceramic insulator
3. Isolasi udara ( ground clearance ) disekitar kawat penghantar.
I.1.2.1 Ceramic Insulator (Insulator keramik)
Ceramic insulator adalah media penyekat antara bagian yang bertegangan dengan yang tidak bertegangan atau ground secara elektrik dan mekanik. Pada SUTT / SUTET, insulator berfungsi untuk mengisolir konduktor fasa dengan tower / ground.
Gambar 7 : Ceramic Insulator
Listrik untuk kehidupan yang lebih baik 18 Sesuai fungsinya, insulator yang baik harus memenuhi sifat :
1. Karakteristik elektrik
Insulator mempunyai ketahanan tegangan impuls petir pengenal dan tegangan kerja, tegangan tembus minimum sesuai tegangan kerja dan merupakan bahan isolasi yang diapit oleh logam sehingga merupakan kapasitor. Kapasitansinya diperbesar oleh polutan maupun kelembaban udara di permukaannya. Apabila nilai isolasi menurun akibat dari polutan maupun kerusakan pada insulator, maka akan tejadi kegagalan isolasi yang akhirnya dapat menimbulkan gangguan.
2. Karakteristik mekanik
Insulator harus mempunyai kuat mekanik guna menanggung beban tarik konduktor penghantar maupun beban berat insulator dan konduktor penghantar.
Insulator Menurut Material :
1. Insulator keramik
Insulator keramik terbuat dari bahan porselen yang mempunyai keunggulan tidak mudah pecah, tahan terhadap cuaca. Dalam penggunaannya insulator ini harus di glasur. Warna glasur biasanya coklat, dengan warna lebih tua atau lebih muda. Hal itu juga berlaku untuk daerah dimana glasur lebih tipis dan lebih terang, sebagai contoh pada bagian tepi dengan radius kecil. Daerah yang di glasur harus dilingkupi glasur halus dan mengkilat, bebas dari retak dan cacat lain.
I.1.2.2 Non – ceramic insulator a. Insulator gelas / kaca
Digunakan hanya untuk insulator jenis piring. Bagian gelas harus bebas dari lubang atau cacat lain termasuk adanya gelembung dalam gelas. Warna gelas biasanya hijau, dengan warna lebih tua atau lebih muda. Jika terjadi kerusakan insulator gelas mudah dideteksi.
Listrik untuk kehidupan yang lebih baik 19
Gambar 8 : Insulator gelas / kaca b. Insulator Polymer.
Insulator polymer dilengkapi dengan mechanical load-bearing fiberglass rod, yang diselimuti oleh weather shed polimer untuk mendapatkan nilai kekuatan eletrik yang tinggi.
Komponen utama dari insulator polymer yaitu : a. End fittings
b. Corona ring(s)
c. Fiberglass-reinforced plastic rod d. Interface between shed and sleeve e. Weather shed
Gambar 9 : Insulator polymer
Listrik untuk kehidupan yang lebih baik 20 Insulator Menurut Bentuk :
1. Insulator piring
Dipergunakan untuk insulator penegang dan insulator gantung, dimana jumlah piringan insulator disesuaikan dengan tegangan sistem.
Gambar 10 : Insulator piring (a) tipe clevis (b) tipe ball-and-socket
Gambar 11 : Komponen insulator piring tipe ball-and-socket
2. Insulator tipe post
Dipergunakan sebagai tumpuan dan memegang bagi konduktor diatasnya untuk pemasangan secara vertikal dan sebagai insulator dudukan. Biasanya terpasang pada tower jenis pole atau pada tiang sudut. Dipergunakan untuk memegang dan menahan konduktor untuk pemasangan secara horizontal.
Listrik untuk kehidupan yang lebih baik 21 Gambar 12 : Insulator post
3. Insulator long rod
Insulator long rod adalah insulator porselen atau komposit yang digunakan untuk beban tarik.
Gambar 13 : Insulator long rod
Listrik untuk kehidupan yang lebih baik 22 Insulator Menurut Pemasangan :
1. “I” string
Gambar 14 : Insulator "I" string 2. “V” string
Gambar 15 : Insulator "V" string 3. Horizontal string
Gambar 16 : Insulator horizontal string
Listrik untuk kehidupan yang lebih baik 23 4. Single string
Gambar 17 : Insulator single string 5. Double string
Gambar 18 : Insulator double string 6. Quadruple
Gambar 19 : Insulator quadruple
Listrik untuk kehidupan yang lebih baik 24 I.1.2.3 Isolasi Udara ( Ground Clearance ) Disekitar Kawat Penghantar
Isolasi udara berfungsi untuk mengisolasi antara bagian yang bertegangan dengan bagian yang tidak bertegangan / ground dan antar fasa yang bertegangan secara elektrik. Kegagalan fungsi isolasi udara disebabkan karena breakdown voltage yang terlampaui (jarak yang tidak sesuai, perubahan nilai tahanan udara, tegangan lebih), dan isolasi udara (ground clearance) mempunyai jarak bebas minimum yaitu jarak terpendek antara penghantar SUTT / SUTET dengan permukaan tanah, benda benda dan kegiatan lain disekitarnya, yang mutlak tidak boleh lebih pendek dari yang telah ditetapkan demi keselamatan manusia dan makhluk hidup lainnya serta juga keamanan operasi SUTT / SUTET (Peraturan Menteri Pertambangan dan Energi No.
01.P/47/MPE/1992 tanggal 07 Februari 1992, pasal 1 ayat 9) Tabel 3 : Standar jarak aman / ROW
No Lokasi
SUTT SUTT SUTET 500 kV 66
kV
150 kV
Sirkuit Ganda
Sirkuit Tunggal (m) (m) (m) (m)
1 Lapangan Terbuka 6,5 7,5 10 11
2 Daerah Dengan Keadaan Tertentu
2.1. Bangunan tidak tahan api 12,5 13,5 14 15
2.2. Bangunan tahan api 3,5 4,5 8,5 8,5
2.3. Lalu lintas / jalan raya 8 9 15 15
2.4. Pohon-pohon pada umumnya, hutan dan
perkebunan 3,5 4,5 8,5 8,5
2.5. Lapangan olahraga 12,5 13,5 14 15
2.6. SUTT lainnya, penghantar tegangan rendah, jaringan telekomunikasi, antena radio, antena televisi, dan kereta gantung
3 4 8,5 8,5
2.7. Rel kereta biasa 8 9 15 15
2.8. Jembatan besi, rangka besi penahan penghantar, kereta listrik terdekat dan sebagainya
3 4 8,5 8,5
2.9. Titik tertinggi tiang kapal pada kedudukan air
pasang tertinggi pada lalu lintas air 3 4 8,5 8,5
Listrik untuk kehidupan yang lebih baik 25 I.1.3 STRUCTURE (STRUKTUR)
Komponen utama dari Fungsi structure pada sistem transmisi SUTT / SUTET adalah Tiang (Tower). Tiang adalah konstruksi bangunan yang kokoh untuk menyangga / merentang konduktor penghantar dengan ketinggian dan jarak yang aman bagi manusia dan lingkungan sekitarnya dengan sekat insulator.
Structure terbagi dalam 3 bagian, yaitu:
I.1.3.1 Bracing Tower (Besi siku Tower)
Rangkaian Bracing tower membentuk struktur tower yang berfungsi menjaga dan mempertahankan kawat penghantar pada jarak ground clearance tertentu sehingga proses transmisi daya berlangsung kontinyu.
Tiang / Tower Menurut Fungsi : 1. Tiang penegang (tension tower)
Tiang penegang disamping menahan gaya berat juga menahan gaya tarik dari konduktor-konduktor saluran Udara Tegangan Tinggi (SUTT) atau Ekstra Tinggi (SUTET). Tiang penegang terdiri dari :
a. Tiang sudut (angle tower)
Tiang sudut adalah tiang penegang yang berfungsi menerima gaya tarik akibat perubahan arah Saluran Udara Tegangan Tinggi (SUTT) atau Ekstra Tinggi (SUTET).
Gambar 20: Tiang sudut
Listrik untuk kehidupan yang lebih baik 26 b. Tiang akhir (dead end tower)
Tiang akhir adalah tiang penegang yang direncanakan sedemikian rupa sehingga kuat untuk menahan gaya tarik konduktor-konduktor dari satu arah saja. Tiang akhir ditempatkan di ujung Saluran Udara Tegangan Tinggi (SUTT) atau Ekstra Tinggi (SUTET) yang akan masuk ke switch yard Gardu Induk.
2. Tiang penyangga (suspension tower)
Tiang penyangga untuk mendukung / menyangga dan harus kuat terhadap gaya berat dari peralatan listrik yang ada pada tiang tersebut.
3. Tiang penyekat (section tower)
Yaitu tiang penyekat antara sejumlah tower penyangga dengan sejumlah tower penyangga lainnya karena alasan kemudahan saat pembangunan (penarikan konduktor), umumnya mempunyai sudut belokan yang kecil.
4. Tiang transposisi
Adalah tiang penegang yang berfungsi sebagai tempat perpindahan letak susunan phasa konduktor-konduktor Saluran Udara Tegangan Tinggi (SUTT) atau Saluran Udara Tegangan Ekstra Tinggi (SUTET).
Gambar 21: Tiang transposisi
Listrik untuk kehidupan yang lebih baik 27 5. Tiang portal (gantry tower)
Yaitu tower berbentuk portal digunakan pada persilangan antara dua saluran transmisi yang membutuhkan ketinggian yang lebih rendah untuk alasan tertentu (bandara, tiang crossing). Tiang ini dibangun di bawah saluran transmisi eksisting.
Gambar 22: Tiang portal 6. Tiang kombinasi (combined tower)
Yaitu tower yang digunakan oleh dua buah saluran transmisi yang berbeda tegangan operasinya.
Gambar 23: Tiang kombinasi
Listrik untuk kehidupan yang lebih baik 28 Tiang Menurut Bentuk :
1. Tiang pole
Konstruksi SUTT dengan tiang beton atau tiang baja, pemanfaatannya digunakan pada perluasan SUTT dalam kota yang padat penduduk dan memerlukan lahan relatif sempit.
Berdasarkan materialnya, terbagi menjadi : a. Tiang pole baja
b. Tiang pole beton
Gambar 24: Konstruksi tiang pole
Listrik untuk kehidupan yang lebih baik 29 Konstruksi tiang pole terdiri dari 3 bagian utama yaitu :
A. Tiang
Tiang adalah bagian utama dari tiang pole yang berfungsi sebagai penopang dari palang dan insulator. Untuk pemakaian pada saluran dengan jarak rentang yang panjang (menyeberang sungai, lembah dan sebagainya), digunakan tiang khusus yang konstruksi dan dimensinya dibuat lebih besar serta lebih kuat dari pada jenis tiang yang standar.
Tiang baja terbuat dari high steel yang berpenampang poligonal atau bulat, sedangkan tiang beton terbuat dari beton pra-tekan berpenampang bulat.
B. Palang (travers)
Jenis palang yang digunakan :
- palang poligonal lengkung (davit)
Gambar 25: Palang poligonal lengkung (davit)
Listrik untuk kehidupan yang lebih baik 30 - palang poligonal lurus
Gambar 26: Palang poligonal lurus
Traverse davit dan Traverse poligonal lurus dipergunakan untuk SUTT tiang tunggal. Sedangkan untuk SUTT tiang ganda menggunakan traverse lurus.
Gambar 27: traverse lurus
Bahan palang terbuat dari bahan baja mutu ASTM A-572 dengan minimum Grade 50 dan digalvanis.
Listrik untuk kehidupan yang lebih baik 31 2. Tiang kisi – kisi (Lattice Tower)
Terbuat dari baja profil, disusun sedemikian rupa sehingga merupakan suatu menara yang telah diperhitungkan kekuatannya disesuaikan dengan kebutuhannya. Berdasarkan susunan / konfigurasi penghantarnya dibedakan menjadi 3 (tiga) kelompok besar, yaitu :
1. Tiang delta (delta tower)
Gambar 28: Tiang delta 2. Tiang zig-zag (zig-zag tower)
Gambar 29: Tiang zig-zag
Listrik untuk kehidupan yang lebih baik 32 3. Tiang piramida (pyramid tower)
Gambar 30: Tiang piramida Bagian-Bagian Tiang Kisi-kisi :
Gambar 31: Konstruksi tiang lattice
Listrik untuk kehidupan yang lebih baik 33 I.1.3.2 Mur dan Baut Tower
Mur dan baut tower berfungsi menyatukan bracing sehingga membentuk konstruksi tower.
Gambar 32 : Mur dan baut tower
I.1.3.3 Pondasi
a. Pondasi Lattice Tower
Pondasi adalah konstruksi beton bertulang untuk mengikat kaki tower (stub) dengan bumi. Jenis pondasi tower beragam menurut kondisi tanah tempat tapak tower berada dan beban yang akan ditanggung oleh tower.
Pondasi tower yang menanggung beban tarik (tension) dirancang lebih kuat / besar daripada tower tipe suspension.
Jenis pondasi :
• Normal, dipilih untuk daerah yang dinilai cukup keras tanahnya.
• Spesial : Pancang (fabrication dan cassing), dipilih untuk daerah yang lembek / tidak keras sehingga harus diupayakan mencapai tanah keras yang lebih dalam.
• Raft, dipilih untuk daerah berawa / berair.
• Auger, dipilih karena mudah pengerjaannya dengan mengebor dan mengisinya dengan semen.
• Rock drilled, dipilih untuk daerah berbatuan.
Stub adalah bagian paling bawah dari kaki tower, dipasang bersamaan dengan pemasangan pondasi dan diikat menyatu dengan pondasi. Bagian atas stub muncul dipermukaan tanah sekitar 0,5 sampai 1 meter dan dilindungi semen serta dicat agar tidak mudah berkarat.
Listrik untuk kehidupan yang lebih baik 34 Pemasangan stub paling menentukan mutu pemasangan tower, karena harus memenuhi syarat :
• Jarak antar stub harus benar
• Sudut kemiringan stub harus sesuai dengan kemiringan kaki tower
• Level titik hubung stub dengan kaki tower tidak boleh beda 2 mm (milimeter).
Gambar 33 : Pondasi normal
Gambar 34 : Pondasi spesial (pancang)
Listrik untuk kehidupan yang lebih baik 35 Halaman tower adalah daerah tapak tower yang luasnya diukur dari proyeksi keatas tanah galian pondasi. Biasanya antara 3 hingga 8 meter di luar stub tergantung pada jenis tower.
Gambar 35 : Halaman tower
A. Kaki tower (leg)
Leg adalah kaki tower yang terhubung antara stub dengan tower body.
Pada tanah yang tidak rata perlu dilakukan penambahan atau pengurangan tinggi leg. Tower Body harus tetap sama tinggi permukaannya.
Pengurangan leg ditandai : -1; -2; -3 Penambahan leg ditandai : +1; +2; +3
Gambar 36 : Leg tower
Listrik untuk kehidupan yang lebih baik 36 b. Pondasi tiang pole
Jenis pondasi yang digunakan pada tiang pole adalah : 1. Pondasi bor yang terdiri atas :
a. Pondasi bor poros lurus b. Pondasi bor tanam langsung
2. Pondasi beton bertulang dengan baut angkur, yang terdiri atas : a. Pondasi beton bertulang dengan tiang pancang
b. Pondasi beton bertulang tanpa tiang pancang
I.1.4 JUNCTION (PENGHUBUNG)
Berfungsi menghubungkan sub sistem Current carrying (pembawa arus), sub sistem insulation (isolasi) dan subsistem structure (struktur). Junction pada sistem transmisi SUTT / SUTET adalah semua komponen pendukung fungsi pembawa arus, isolasi dan struktur. Berdasarkan perannya sebagai komponen pendukung, junction terbagi atas :
A. Menghubungkan subsistem Current carrying (pembawa arus) dengan subsistem insulation (isolasi), terdiri atas :
1. Suspension Clamp
Suspension clamp adalah alat yang dipasangkan pada konduktor penghantar ke perlengkapan insulator gantung, yang berfungsi untuk memegang konduktor penghantar pada tiang suspension.
Gambar 37 : Suspension clamp 2. Strain clamp
Listrik untuk kehidupan yang lebih baik 37 Strain clamp adalah alat yang dipasangkan pada konduktor penghantar ke perlengkapan insulator penegang, yang berfungsi untuk memegang konduktor penghantar pada tower tension.
Gambar 38 : Strain Clamp 3. Dead end compression
Komponen ini berfungsi sebagai pemegang konduktor pada tower tension.
Gambar 39 : Compression dead end press 4. Socket clevis
Komponen ini berfungsi untuk menghubungkan bolt insulator dengan hot yoke pada tower tension / suspension.
Gambar 40 : Socket clevis
Listrik untuk kehidupan yang lebih baik 38 5. Bolt clevis
Komponen ini berfungsi untuk menghubungkan socket insulator dengan link.
Gambar 41 : Bolt clevis 6. Triangle plate
Komponen ini berfungsi untuk pemegang /penahan konduktor pada tower suspension.
Gambar 42 : Triangle plate 7. Triangle Plate link
Komponen ini berfungsi sebagai penghubung antara triangle plate dengan suspension clamp
Gambar 43 : Triangle plate link
Listrik untuk kehidupan yang lebih baik 39 8. Square plate
Komponen ini berfungsi untuk pemegang /penahan konduktor pada tower suspension double konduktor maupun Tower tension
Gambar 44 : Square plate 9. Shackle
Komponen ini berfungsi untuk menghubungkan link dengan tower.
Gambar 45 : Shackle
10. Turnbucle ( span scrup )
Komponen ini berfungsi untuk mengatur kekencangan / kekendoran tarikan konduktor / konduktor.
Gambar 46 : Turnbucle / span scrup
Listrik untuk kehidupan yang lebih baik 40 11. Link adjuster
Komponen ini berfungsi untuk menghubungkan yoke dengan konduktor dan memperoleh sagging yang diinginkan.
Gambar 47 : Link adjuster
B. Menghubungkan subsistem insulation (isolasi) dengan subsistem structure (struktur), terdiri atas :
1. Triangle plate
Komponen ini berfungsi untuk pemegang /penahan konduktor pada tower suspension.
Gambar 48 : Triangle plate 2. Link bolt socket
Komponen ini berfungsi untuk menghubungkan socket insulator dengan cold yoke pada tower tension.
Gambar 49 : Socket link bolt 3. Extension link
Listrik untuk kehidupan yang lebih baik 41 Komponen ini berfungsi untuk menghubungkan travers dengan yoke pada tower tension sisi cold end.
Gambar 50 : Extention link 4. Shackle
Komponen ini berfungsi untuk menghubungkan link dengan tower.
Gambar 51 : Shackle 5. Adjuster plate
Komponen ini berfungsi untuk mengatur sagging (andongan) insulator pada tower tension
Gambar 52 : Adjuster plate
Listrik untuk kehidupan yang lebih baik 42 C. Menghubungkan antar insulator, dan terminasi renceng insulator ke junction konduktor dan junction tower, terdiri atas Ball & pin insulator keramik dan non ceramic.
Gambar 53 : Ball & pin insulator
D. Menghubungkan subsistem pengaman petir, terdiri atas suspension clamp GSW
Gambar 54: suspension clamp GSW
E. menghubungkan antar subsistem pengaman petir, terdiri dari joint GSW
Gambar 55: joint GSW
Listrik untuk kehidupan yang lebih baik 43 1.2. SECONDARY
1. Protection
2. Monitoring dan pemeliharaan saluran Transmisi
1.2.1. PROTECTION
Protection SUTT / SUTET adalah pengaman instalasi dari gangguan petir, getaran / stres mekanis yang ditimbulkan oleh angin, ancaman / kemungkinan gangguan akibat manusia, gangguan dari luar (tertabrak pesawat udara, terjun payung dan lain – lain) dan juga pengaman dari urat konduktor putus.
1.2.1.1 Pengaman dari Gangguan Petir
SUTT / SUTET merupakan instalasi penting yang menjadi target mudah (easy target) bagi sambaran petir karena strukturnya yang tinggi dan berada pada lokasi yang terbuka. Sambaran petir pada SUTT / SUTET merupakan suntikan muatan listrik. Suntikan muatan ini menimbulkan kenaikan tegangan pada SUTT / SUTET, sehingga pada SUTT / SUTET timbul tegangan lebih berbentuk gelombang impuls dan merambat ke ujung-ujung SUTT / SUTET. Tegangan lebih akibat sambaran petir sering disebut surja petir.
Jika tegangan lebih surja petir tiba di GI, maka tegangan lebih tersebut akan merusak isolasi peralatan GI. Oleh karena itu, perlu dibuat alat pelindung agar tegangan surja yang tiba di GI tidak melebihi kekuatan isolasi peralatan GI.
Komponen-komponen yang termasuk dalam fungsi proteksi petir adalah semua komponen pada SUTT / SUTET yang berfungsi dalam melindungi saluran transmisi dari sambaran petir, yang terdiri dari :
1.2.1.1.1 Kawat Ground Steel Wire (GSW ) / Optic Ground Wire (OPGW)
Kawat GSW / OPGW adalah media untuk melindungi konduktor fasa dari sambaran petir. Kawat ini dipasang di atas konduktor fasa dengan sudut perlindungan yang sekecil mungkin, dengan anggapan petir menyambar dari atas konduktor.
Namun, jika petir menyambar dari samping maka dapat mengakibatkan konduktor fasa tersambar dan dapat mengakibatkan terjadinya gangguan.
Listrik untuk kehidupan yang lebih baik 44 Gambar 56 : Kawat GSW/OPGW
Kawat GSW / OPGW terbuat dari baja yang sudah digalvanis, maupun sudah dilapisi dengan aluminium. Pada SUTET yang dibangun mulai tahun 1990an, di dalam ground wire difungsikan fiber optic untuk keperluan telemetri, teleproteksi maupun telekomunikasi yang dikenal dengan OPGW (Optic Ground Wire), sehingga mempunyai beberapa fungsi.
Jumlah Kawat GSW / OPGW pada SUTT maupun SUTET paling sedikit ada satu buah di atas konduktor fasa, namun umumnya dipasang dua buah. Pemasangan satu buah konduktor tanah untuk dua penghantar akan membuat sudut perlindungan menjadi besar sehingga konduktor fasa mudah tersambar petir.
Pada tipe tower tension, pemasangan Kawat GSW / OPGW dapat menggunakan dead end compression dan protection rods yang dilengkapi helical dead end . Sedangkan pada tipe tower suspension digunakan suspension clamp untuk memegang kawat GSW / OPGW.
Kawat GSW / OPGW
Listrik untuk kehidupan yang lebih baik 45 1.2.1.1.2 Jumper GSW
Untuk menjaga hubungan Kawat GSW dan OPGW dengan tower, maka pada ujung travers Kawat GSW / OPGW dipasang jumper GSW yang dihubungkan ke kawat GSW. Kawat penghubung terbuat dari kawat GSW yang dipotong dengan panjang yang disesuaikan dengan kebutuhan.
Jumper GSW pada tipe tower tension dipasang antara tower dan Kawat GSW / OPGW serta antar dead end compression atau protection rods yang dilengkapi helical dead end kawat GSW / OPGW. Hal ini dimaksudkan agar arus gangguan petir dapat mengalir langsung ke tower maupun antar kawat GSW / OPGW. Sedangkan pada tipe tower suspension, Jumper GSW dipasang pada tower dan disambungkan ke kawat GSW / OPGW dengan klem penghubung (pararel grup, wire clipe) ataupun dengan memasangnya pada suspension clamp kawat GSW / OPGW..
Gambar 57 : Jumper GSW, Kawat GSW/OPGW
1.2.1.1.3 Arcing Horn
Alat pelindung proteksi petir yang paling sederhana adalah arcing horn.
Arcing horn berfungsi memotong tegangan impuls petir secara pasif (tidak mampu memadamkan follow current dengan sendirinya). Arcing horn terpasang pada SUTT / SUTET yaitu :
1. Arcing horn sisi penghantar Jumper GSW, kawat
GSW / OPGW
Listrik untuk kehidupan yang lebih baik 46 Gambar 58 : Arcing horn sisi penghantar
2. Arcing horn sisi tower
Gambar 59 : Arcing horn sisi tower 3. Bentuk lain dari arcing horn
Gambar 60 : Bentuk lain arching horn
1.2.1.1.4 Transmision Line Arrester (TLA)
Pada dasarnya Jalur transmisi dirancang dengan baik sehingga kebal terhadap sambaran petir. Parameter penting dalam desain tower adalah geometeri, ketinggian, shiled wire dan tingkat pentanahan tower. Namun dalam beberapa kasus tidak mungkin untuk merancang dengan sempurna, hanya solusi optimal yang dapat dilakukan. Optimalisasi ini berdasarkan keseimbangan biaya dari desain dan outage yang dapat ditoleransi. Mengingat geografis jalur transmisi memiliki life cycle dan
Listrik untuk kehidupan yang lebih baik 47 kebutuhan pelanggan terhadap tingkat pelayanan semakin tinggi. Sementara perubahan desain jalur transmisi biasanya mahal, memasang arrester petir pada saluran transmisi TLA merupakan solusi yang efektif untuk meningkatkan reliability sistem.
Sebuah transmission lightening arrester harus mampu bertindak sebagai insulator, mengalirkan beberapa miliampere arus bocor ke tanah pada tegangan sistem dan berubah menjadi konduktor yang sangat baik, mengalirkan ribuan ampere arus surja ke tanah, memiliki tegangan yang lebih rendah daripada tegangan withstand string insulator ketika terjadi tegangan lebih, dan menghilangan arus susulan mengalir dari sistem melalui TLA (power follow current) setelah surja petir berhasil didisipasikan.
TLA dapat melindungi sistem dari kejadian-kejadian sebagai berikut:
1. Back flashover,
kejadian dimana petir menyambar bagian-bagian grounding sistem (seperti tower dan GSW) tetapi arus petir tidak dapat dialirkan ke tanah karena impact local grounding desainya yang tidak bekerja dengan baik.
2. Flash over
kejadian dimana perlindungan GSW tidak maksimal sehingga petir menyambar langsung pada konduktor.
Komponen utama dari TLA Gambar 61 : TLA
Listrik untuk kehidupan yang lebih baik 48 1. Clamp
Alat yang dipasangkan pada konduktor penghantar ke TLA yang berfungsi untuk memegang konduktor penghantar. Pada jenis konduktor penghantar yang memiliki permukaan lebih banyak kompoisisi Alumunium seperti ACCC, maka konduktor harus dilapisi armour rod untuk mengurangi kelelahan bahan.
2. Corona ring
Peran korona ring adalah untuk mendistribusikan gradien medan listrik dan menurunkan nilai maksimum di bawah ambang batas corona, mencegah debit korona.
3. Insulator Housing
Adalah tabung yang terbuat dari aluminium yang dilapisi insulator. Tabung ini merupakan ruang untuk material metal oksida pembentuk TLA. Biasanya insulator pelapis yang digunakan adalah tipe siikon, karena memiliki bobot yang ringan.
4. Disconnector
Adalah alat yang dipasangkan pada TLA sisi tidak bertegangan yang diteruskan ke konduktor grounding. Disconnector akan bekerja memutuskan, apabila kondisi TLA sudah rusak.
5. Grounding
Adalah konduktor yang dipasangkan pada TLA yang fungsinya untuk meneruskan arus petir dan arus bocor ke tanah.
6. Arrester Coondition Monitoring (ACM)
Adalah alat ukur untuk mengetahui data arus bocor dan data petir yang melewati TLA tersebut. Untuk mengetahui data petir dan data TLA tersebut maka diperlukan download data arus petir (Leakage Current) dan arus bocor (Leakage Current)
Listrik untuk kehidupan yang lebih baik 49 1.2.1.1.5 Konduktor Penghubung
Pada tiang SUTT / SUTET yang berlokasi di daerah petir tinggi biasanya dipasang konduktor penghubung. Bahan yang dipakai untuk konduktor penghubung umumnya sama dengan bahan kawat GSW / OPGW. Konduktor penghubung ini berfungsi sebagai media berjalannya surja petir dengan nilai induktansi yang lebih rendah dari pada induktansi tower agar arus petir yang menyambar kawat GSW / OPGW maupun tower SUTT / SUTET dapat langsung disalurkan ke tanah.
Gambar 62 : Konduktor penghubung, kawat GSW/OPGW ke tanah
Ujung bagian atas konduktor ini dihubungkan langsung dengan kawat GSW / OPGW menggunakan klem sambungan atau dihubungkan dengan batang penangkap petir yang dipasang di atas tower. Sedangkan ujung bagian bawahnya dihubungkan dengan pentanahan tower. Dengan pemasangan konduktor penghubung diharapkan tidak terjadi arus balik yang nilainya lebih besar daripada arus sambaran petir yang sesungguhnya, sehingga gangguan pada transmisi dapat berkurang.
1.2.1.1.6 Rod Pentanahan ( Grounding)
Rod pentanahan adalah perlengkapan pembumian sistem transmisi yang berfungsi untuk meneruskan arus listrik dari tower SUTT maupun SUTET ke tanah dan menghindari terjadinya back flashover pada insulator saat grounding sistem terkena sambaran petir. Pentanahan tower terdiri dari konduktor tembaga atau konduktor baja yang diklem pada pipa pentanahan yang ditanam di dekat pondasi tiang, atau dengan menanam plat aluminium / tembaga disekitar pondasi tower yang berfungsi untuk mengalirkan arus dari konduktor tanah akibat sambaran petir.
Konduktor Penghubung
Konduktor Tanah ke
tanah
Listrik untuk kehidupan yang lebih baik 50 Gambar 63 : Pentanahan tower
Jenis-jenis pentanahan tower pada SUTT / SUTET :
1. Electroda bar, yaitu suatu rel logam yang ditanam di dalam tanah.
Pentanahan ini paling sederhana dan efektif, dimana nilai tahanan tanah adalah rendah.
2. Electroda plat, yaitu plat logam yang ditanam di dalam tanah secara horisontal atau vertikal. Pentanahan ini umumnya untuk pengamanan terhadap petir.
3. Counter poise electrode, yaitu suatu konduktor yang digelar secara horisontal di dalam tanah. Pentanahan ini dibuat pada daerah yang nilai tahanan tanahnya tinggi atau untuk memperbaiki nilai tahanan pentanahan.
4. Mesh electrode, yaitu sejumlah konduktor yang digelar secara horisontal di tanah yang umumnya cocok untuk daerah kemiringan.
