ANALISA PERBAIKAN PERKERASAN LENTUR PADA RUAS
JALAN RAYA
(Study Literatur)
TUGAS AKHIR
Diajukan Untuk Memenuhi Sebagian Dari Syarat-Syarat Untuk Memperoleh Gelar Ahli Madya
OLEH :
MARUBA S PANGGABEAN
508212021
PROGRAM DIPLOMA III TEKNIK SIPIL
FAKULTAS TEKNIK
UNIVERSITAS NEGERI MEDAN
ABSTRAK
Maruba S Panggabean, 508212021; ” Analisa Perbaikan Perkerasan Lentur Pada Ruas Jalan Raya”; Tugas Akhir; Jurusan Teknik Sipil D-3; Fakultas Teknik; Universitas Negeri Medan; Januari 2013 .
Pengertian perkerasan lentur (flexible pavement), yaitu perkerasan yang menggunakan aspal sebagai bahan pengikatnya. Lapisan-lapisan perkerasannya bersifat memikul dan menyebarkan beban lalu lintas ke tanah dasar. Dalam Tugas Akhir ini permasalahan yang dibahas adalah Analisa Pemilihan Perbaikan Perkerasan Lentur Pada Ruas Jalan Raya terdiri dari beberapa jenis lapisan konstruksi perkerasan yang tersusun dari bawah ke atas,sebagai berikut ; lapisan tanah dasar (sub grade), lapisan pondasi bawah (subbase course), lapisan pondasi atas, lapisan permukaan/penutup (surface course). Lapisan perkerasan jalan berfungsi untuk menerima beban lalu-lintas dan menyebarkannya ke lapisan di bawahnya terus ke tanah dasar.
Umumnya kerusakan-kerusakan yang timbul itu tidak disebabkan oleh satu faktor saja, tetapi dapat merupakan gabungan penyebab yang saling berkaitan. Sebagai contoh, retak pinggir, pada awalnya dapat diakibatkan oleh tidak baiknya sokongan dari samping. Dengan terjadinya retak pinggir, memungkinkan air meresap masuk ke lapis dibawahnya yang melemahkan ikatan antara aspal dengan agregat, hal ini dapat menimbulkan lubang-lubang disamping dan melemahkan daya dukung lapisan dibawahnya.
KATA PENGANTAR
Puji dan syukur penulis panjatkan kehadapan Allah SWT, atas limpahan berkat dan karuniaNya kepada penulis sehingga penulis dapat menyelesaikan Tugas Akhir ini.
Tugas Akhir ini berjudul “ Analisa Perbaikan Perkerasan Lentur Pada Ruas Jalan Raya” ini di maksud sebagai salah satu syarat untuk menyelesaikan program studi Diploma III Jurusan Teknik Sipil Universitas Negeri Medan (Unimed)
Penulis sangat menyadari bahwa tugas akhir ini masih jauh dari kesempurnaan baik isi maupun pemakaian kalimat. Oleh sebab itu, penulis sangat mengharapkan saran dan kritik yang sifatnya membangun demi kesempurnaan Tugas Akhir ini.
Dalam penyelesaian Tugas Akhir ini, penulis telah banyak memperoleh bimbingan dan bantuan dari berbagai pihak, baik materi, maupun informasi. Oleh karena itu penulis menyampaikan ucapan terimakasih yang terkhusus kepada: 1. Bapak Drs. Asri Lubis, ST., M.Pd, selaku Ketua Jurusan Pendidikan Teknik
Bangunan Universitas Negeri Medan
2. Bapak Drs. Kristian.ST., M.Pd selaku dosen pembimbing yang sangat banyak memberikan ilmu serta bimbingan kepada penulis.
3. Bapak Drs. Parulian Purba, Mpd, selaku Dosen Pembimbing Akademik 4. Bapak Prof. Dr. Abdul Hamid K, M.Pd selaku Dekan Fakultas Teknik
5. Bapak Prof. Dr.Sumarno, M.Pd, selaku Pembantu Dekan I Fakultas Teknik Universitas Negeri Medan (UNIMED)
6. Ibu Syafiatun Siregar, ST. MT. selaku Ketua Prodi Jurusan Teknik Sipil Fakultas Teknik Universitas Negeri Medan (UNIMED)
7. Bapak/ibu Dosen di lingkungan Fakultas Teknik Universitas Negeri Medan, yang telah memberikan ilmu kepada penulis selama perkuliahan
8. Teristimewa kepada kedua Orang Tua saya Ayahanda T. Panggabean dan Ibunda L. Br Lumbantobing yang sangat kukasihi dan kucintai yang senantiasa sabar dan bijaksana untuk memberikan motivasi serta dorongan terlebih materi agar penulis selalu tekun dalam menyelesaikan Tugas Akhir ini.
9. Seluruh rekan-rekan seperjuangan mahasiswa Jurusan Teknik Sipil yang bersedia meluangkan waktunya dan membantu dalam penyusunan Tugas Akhir ini.
Akhir kata penulis mengucapkan banyak terima kasih kepada semua yang telah memberikan dukungannya. Penulis juga mengharapkan agar Tugas Akhir ini memberikan manfaat bagi kita semua.
Medan, Juli 2013 Penulis
DAFTAR ISI
2.2. Jenis-Jenis Konstruksi Perkerasan ... 6
BAB III PEMBAHASAN ... 36
3.1. Menentukan Perbaikan Perkerasan Jalan... 36
3.1.1. Jenis Perbaikan Perkerasan Jalan ... 36
BAB IV KESIMPULAN DAN SARAN... 51
4.1. Kesimpulan ... 51
4.2. Saran ... 51
DAFTAR GAMBAR
Gambar 2.1. Lapisan perkerasan jalan lentur ... 7
Gambar 2.2. Jenis Kerusakan Pada Lapisan Pemukaan ………. ... 8
Gambar 2.3. Jenis Kerusakan Pada Lapisan Pondasi Atas ……… . 9
Gambar 2.4. Jenis Kerusakan Pada Lapisan Pondasi Bawah ……….. 10
Gambar 2.5. Jenis Kerusakan Pada Lapisan Tanah Dasar ……… .. 11
Gambar 2.6. Jalan Retak Halus ... 12
Gambar 2.7. Jalan Retak Kulit Buaya ... 13
Gambar 2.8. Jalan Retak Pinggir………..14
Gambar 2.9. Retak Sambungan Jalan ... 15
Gambar 2.10. Retak Sambungan Pelebaran Jalan ... 16
Gambar 2.11. Jalan Retak Refleksi ... 16
Gambar 2.12. Nomogram Untuk Perencanaan Tebal Perkerasan ... 30
Gambar 2.13. Struktur Perkerasan dengan CTRB ... 31
Gambar 3.1. Konstruksi Perkerasan dengan Overlay. ... 39
Gambar 3.2. Konstruksi Perkerasan dengan Rigid Pavement……… ... 43

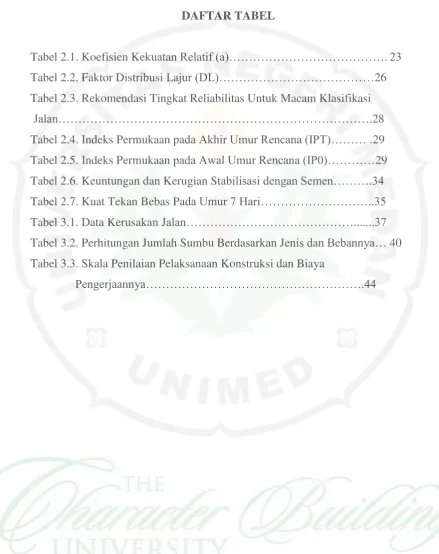

DAFTAR TABEL
