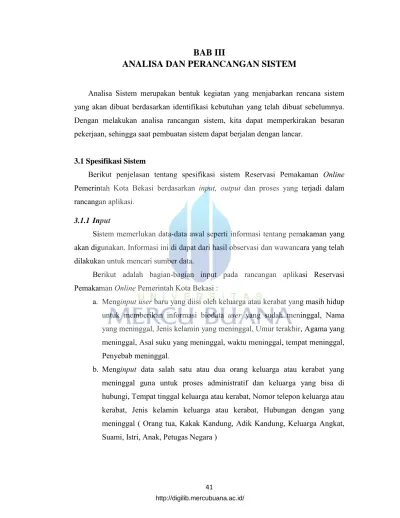

BAB III
ANALISA DAN PERANCANGAN SISTEM
Analisa Sistem merupakan bentuk kegiatan yang menjabarkan rencana sistem yang akan dibuat berdasarkan identifikasi kebutuhan yang telah dibuat sebelumnya. Dengan melakukan analisa rancangan sistem, kita dapat memperkirakan besaran pekerjaan, sehingga saat pembuatan sistem dapat berjalan dengan lancar.
3.1Spesifikasi Sistem
Berikut penjelasan tentang spesifikasi sistem Reservasi Pemakaman Online
Pemerintah Kota Bekasi berdasarkan input, output dan proses yang terjadi dalam rancangan aplikasi.
3.1.1 Input
Sistem memerlukan data-data awal seperti informasi tentang pemakaman yang akan digunakan. Informasi ini di dapat dari hasil observasi dan wawancara yang telah dilakukan untuk mencari sumber data.
Berikut adalah bagian-bagian input pada rancangan aplikasi Reservasi
Pemakaman Online Pemerintah Kota Bekasi :
a. Menginput user baru yang diisi oleh keluarga atau kerabat yang masih hidup
untuk memberikan informasi biodata user yang sudah meninggal, Nama
yang meninggal, Jenis kelamin yang meninggal, Umur terakhir, Agama yang meninggal, Asal suku yang meninggal, waktu meninggal, tempat meninggal,
Penyebab meninggal.
b. Menginput data salah satu atau dua orang keluarga atau kerabat yang meninggal guna untuk proses administratif dan keluarga yang bisa di hubungi, Tempat tinggal keluarga atau kerabat, Nomor telepon keluarga atau kerabat, Jenis kelamin keluarga atau kerabat, Hubungan dengan yang meninggal ( Orang tua, Kakak Kandung, Adik Kandung, Keluarga Angkat, Suami, Istri, Anak, Petugas Negara )
c. Menginput lokasi atau blok pemakaman yang masih kosong, Memilih model atau jenis makam yang diinginkan.
d. Menginput waktu pemesan atau hari untuk pelaksanaan pemakaman, Tanggal Pemakaman dan jam pemakaman.
3.1.2 Output
Berikut adalah output yang akan dihasilkan dari rancangan aplikasi Reservasi
Pemakaman Online Pemerintah Kota Bekasi:
a. Menampilkan isi form informasi biodata yang meninggal
b. Menampilkan isi form informasi biodata keluarga atau kerabat yang masih
hidup
c. Menampilkan letak atau posisi makam yang masih kosong dan yang sudah di
reservasi, serta model atau jenis makam yang dipesan.
d. Menampilkan waktu pelaksaan pemakaman, Hari, Tanggal dan Jam.
e. Menampilkan notifikasi konfirmasi reservasi pemakaman dalam waktu 1 x
24 jam.
3.1.3 Proses
Rancangan aplikasi Reservasi Pemakaman Online Pemerintah Kota Bekasi
dalam kinerjanya mampu memproses data-data yang telah terkumpul dan disajikan menjadi sebuah informasi. Melalui proses pendaftaran Pemakaman, Pengajuan waktu Reservasi Pemakaman, Lokasi dan model Makam, dan jumlah pemakaman yang tersedia sehingga masyarakat pada umumnya dan Warga Bekasi pada khususnya dapat megetahui lahan yang tersedia untuk memakamkan dan keefisienan waktu dalam melakukan proses registrasi awal pemakaman. Berikut adalah proses yang
telah dilakukan dari Rancangan Aplikasi Reservasi Pemakaman Online Pemerintah
a. Proses yang dilakukan adalah menyimpan data user baik dari keluarganya yang meninggal dan yang masih hidup, lalu melihat data penyebab kematian,
waktu kematian, umur terakhir user sehingga nanti nya akan dibuatkan untuk
proses sertifikasi kematian dan presentase penyebab kematian dari dinas kesehatan kota.
b. Proses yang dilakukan adalah menyimpan semua informasi lalu dikirim
kepada dinas tata kelola pemakaman dan pertamanan kota Bekasi, Lalu diteruskan ke dinas sensus penduduk untuk mendapatkan presentase jumlah penduduk kota bekasi dan persentase kematian penduduk kota bekasi pertahun nya.
c. Proses yang dilakukan adalah menyimpan data user yang telah meninggal
agar dapat diteruskan perawatan makam dan dikenai pajak tahunan terhadap keluarga atau kerabat yang masih hidup.
3.2Diagram Konseptual
Berikut adalah Diagram Konseptual yang menggambarkan sistem yang akan dibangun. Pengajuan Prosesi Pemakaman Pilih Waktu Pemakaman Cetak Bukti Reservasi User Pengelola Makam Membuat Laporan Administrasi Mendaftarkan Anggota Keluarga Ke TPU Pilih Blok Pemakaman Menimbun Makam Lama atau memilih
Makam Baru Memilih Model
Makam
Gambar 3.1 Diagram Konseptual Sistem yang akan dibangun
Berdasarkan Gambar 3.1 alur atau proses yang akan dirancang adalah sebagai berikut:
a. Pihak Customer akan melakukan pendaftaran pertama kali kepada pihak
pengelola makam yang dipergunakan untuk registrasi atau pendaftaran bagi
keluarga mendiang berupa pengisian keluarga data mendiang yang masih hidup
b. Ketika sudah melakukan pendaftaran pihak keluarga bisa melakukan pemilihan model makam yang terdiri dari blok makam muslim, blok makam kristiani dan blok makam umum. Dibagian ini nantinya akan dijelaskan oleh pihak pengelola makam atau terdapat notifikasi pada sistem bilamana makam yang kita pilih ternyata ada makam lama dan terisi namun bisa dilakukan penimbunan dikarenakan makam tersebut sudah 3 tahun berturut – turut tidak melakukan pembayaran pajak dari pihak ahli waris.
c. Setelah pihak keluarga telah memilih blok makam yang dipilih, maka pihak
keluarga diharuskan untuk mengajukan prosesi pemakaman, dimana pihak keluarga harus memilih hari, waktu, jam dan tanggal yang diinginkan oleh pihak keluarga mendiang.
d. Setelah melakukan pengisian jadwal prosesi pemakaman dan biodata keluarga
beserta biodata mendiang telah diiisi dengan lengkap, maka pihak keluarga diharuskan mencetak bukti reservasi yang nantinya untuk diajukan kepada pihak pengelola makam TPU Perwira agar pihak pengelola dapat mempersiapkan prosesi pemakaman tersebut dan data tersebut dapat dijadikan
sebagai database oleh pihak pengelola makam TPU Perwira guna untuk
dilaporkan pihak pengelola makam kepada pihak Dinas Pengelola Makam dan Pertamanan Kota Bekasi.
3.3Rancangan Unified Modelling Language (UML)
Pada perancangan sistem ini akan menggunakan Unified Modelling Languange
(UML) untuk untuk memenuhi semua kebutuhan sistem dan akan menjelaskan
proses-proses yang akan terjadi pada aplikasi. Pada rancangan ini akan menggunakan
beberapa diagram yaitu use case diagram, activity diagram, sequence diagram, dan
class diagram.

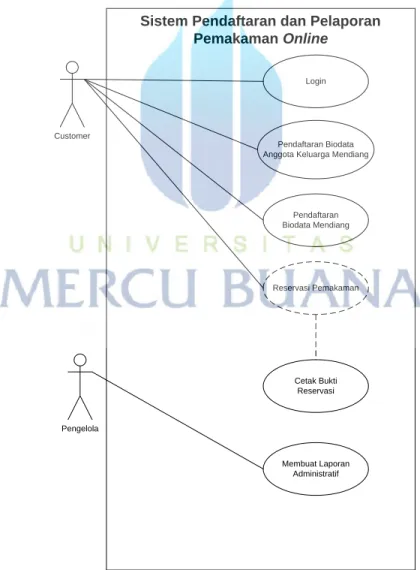

3.3.1 Use Case Diagram
Berikut ini adalah penjelasan Use Case dari Perancangan Sistem Reservasi
Pemakaman Online Pemerintah Kota Bekasi yang menggambarkan semua proses
fungsionalitas yang akan dibangun.
Pengelola
Sistem Pendaftaran dan Pelaporan Pemakaman Online Membuat Laporan Administratif Customer Pendaftaran Biodata Mendiang Cetak Bukti Reservasi Login Pendaftaran Biodata Anggota Keluarga Mendiang
Reservasi Pemakaman
3.3.2 Deskripsi Use Case
Setelah membuat use case dilanjutkan dengan membuat deskripsi dari
masing-masing use case yang telah dibuat. Pada Tabel 3.1 dijelaskan deskripsi dari use case login.

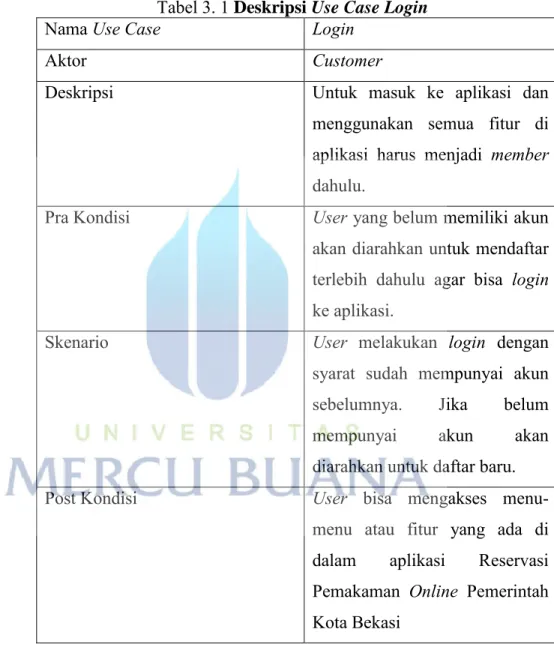

Tabel 3. 1 Deskripsi Use Case Login
Nama Use Case Login
Aktor Customer
Deskripsi Untuk masuk ke aplikasi dan
menggunakan semua fitur di
aplikasi harus menjadi member
dahulu.
Pra Kondisi User yang belum memiliki akun
akan diarahkan untuk mendaftar terlebih dahulu agar bisa login
ke aplikasi.
Skenario User melakukan login dengan
syarat sudah mempunyai akun
sebelumnya. Jika belum
mempunyai akun akan
diarahkan untuk daftar baru.
Post Kondisi User bisa mengakses
menu-menu atau fitur yang ada di
dalam aplikasi Reservasi
Pemakaman Online Pemerintah
Kota Bekasi
Selanjutnya membuat deskripsi use case pendaftaran anggota keluarga ke pengelola
Tabel 3. 2 Deskripsi Use Case Pendaftaran Biodata Anggota keluarga Mendiang
Nama Use Case Pendaftaran Biodata Anggota
keluarga Mendiang
Aktor Customer
Deskripsi Untuk melakukan reservasi
pemakaman harus mengisi data salah satu anggota keluarga mendiang yang masih hidup
Pra Kondisi User yang belum melakukan
pendaftaran harus mendaftar untuk mengisi data secara lengkap
Skenario User login dengan syarat sudah
terdaftar dalam sistem. Setelah terdaftar user mengisi form – form data keluarga yang masih
hidup dan yang sudah
meninggal dan mengisi form
untuk reservasi pemakaman.
Post Kondisi User telah terdaftar dan
memiliki data dalam Reservasi
Online Pemakaman
Selanjutnya akan membuat deskripsi use case isi biodata mendiang yang dibuat oleh
Tabel 3.3.Deskripsi Use Case Pendaftaran Biodata Mendiang
Nama Use Case Pendaftaran Biodata Mendiang
Aktor Customer
Deskripsi Untuk melakukan reservasi
pemakaman harus mengisi biodata mendiang
Pra Kondisi Useryang belum melakukan
pendaftaran pengisian biodata
keluarga mendiang harus
mengisi terlebih dahulu
Skenario User login dengan syarat sudah
terdaftar dalam sistem. Setelah terdaftar user mengisi form – form data keluarga yang masih hidup dan mengisi data keluarga yang sudah meninggal lalu
mengisi form untuk reservasi
pemakaman.
Post Kondisi User mendiang telah terdaftar
dan memiliki data dalam
Reservasi Online Pemakaman
Selanjutnya akan membuat deskripsi use case reservasi pemakaman yang dibuat oleh
3.4 Deskripsi Use Case Reservasi Pemakaman
Nama Use Case Reservasi Pemakaman
Aktor Customer
Deskripsi Untuk melakukan reservasi
pemakaman data registrasi
sudah harus terisi lengkap
Pra Kondisi Useryang belum melakukan
pendaftaran atau registrasipada form sebelumnya tidak bisa melakukan reservasi
pemakaman
Skenario User mengisi data registrasi
secara lengkap kemudian
melakukan reservasi untuk
memilih waktu, blok
pemakaman dan type
pemakaman
Post Kondisi User telah melakukan reservasi
Selanjutnya akan membuat deskripsi use case cetak bukti reservasi pemakaman yang

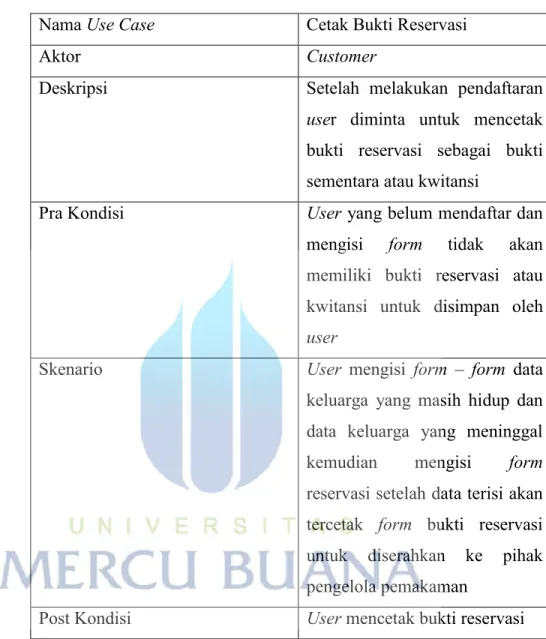

Tabel 3.5 Deskripsi Use Case Cetak Bukti Reservasi
Nama Use Case Cetak Bukti Reservasi
Aktor Customer
Deskripsi Setelah melakukan pendaftaran
user diminta untuk mencetak
bukti reservasi sebagai bukti sementara atau kwitansi
Pra Kondisi User yang belum mendaftar dan
mengisi form tidak akan
memiliki bukti reservasi atau kwitansi untuk disimpan oleh
user
Skenario User mengisi form – form data
keluarga yang masih hidup dan data keluarga yang meninggal
kemudian mengisi form
reservasi setelah data terisi akan
tercetak form bukti reservasi
untuk diserahkan ke pihak pengelola pemakaman
Post Kondisi User mencetak bukti reservasi
Selanjutnya akan membuat deskripsi use case membuat laporan administratif
Tabel 3.6 Deskripsi Use Case membuat laporan administratif pengelola pemakaman
Nama Use Case Membuat laporan administratif
pengelola pemakaman
Aktor Pengelola Pemakaman
Deskripsi Untuk membuat laporan
administratif pengelola masuk ke dalam sistem aplikasi
Pra Kondisi Pengelola yang ingin membuat
laporan administratif diarahkan untuk mengambil data dahulu yang ada di sistem reservasi online
Skenario Pengelola Log In kedalam
sistem reservasi online
kemudian mengambil data untuk di input kedalam sistem
pelaporan administratif
pengelola pemakaman
Post Kondisi Pengelola selesai membuat
3.3.3 Activity Diagram
Setelah mendesain use case maka untuk selanjutnya membuat activity diagram
untuk menjelaskan prosedur dari masing-masing use case yang akan dijelaskan pada
Gambar 3.3. USER SISTEM Verifikasi Username & Password Punya Akun ? Daftar Memasukan Username & Password Ya Tidak Tidak Ya Input Pilihan
Gambar 3.2 Activity Diagram Login
Activity Diagram Login, dalam activity ini digambarkan proses untuk dapat menggunakan fitur yang tersedia di aplikasi Reservasi Pemakaman
Online Pemerintah Kota Bekasi. Proses pertama mengecek apakah user sudah
daftar baru untuk mendaftar terlebih dahulu. Selanjutnya jika sudah terdaftar
maka user mengisi field username dan password lalu akan di verifikasi oleh
sistem apakah benar sudah terdaftar dalam sistem atau belum. Akan diarahkan ke halaman utama jika login sukses.
Pendaftaran Anggota Keluarga Mendiang
Login
Isi biodata keluarga mendiang yang masih hidup
Konfirmasi Biodata
Gambar 3.4 Activity Diagram Pendaftaran Anggota Keluarga Mendiang
Activity Diagram Pendaftaran Anggota Keluarga Mendiang, dalam gambar ini menjelaskan tentang alur pendaftaran anggota keluarga yang masih hidup guna untuk
menyimpan database bagi pihak pengelola dan syarat untuk melakukan reservasi pemakaman.
Pendaftaran Mendiang
Isi Biodata Mendiang
Isi nomor surat kematian
Isi waktu kematian
Isi penyebab kematian
Konfirmasi
Gambar 3.5 Activity Diagram Pendaftaran Mendiang
Activity Diagram pendaftaran mendiang, dalam gambar ini menjelaskan tentang alur pendaftaran anggota keluarga yang telah meninggal untuk disimpan
User Reservasi Pemakaman
User memilih waktu pemakaman
User memilih model pemakaman
User memilih blok pemakaman
Gambar 3.6 Activity Diagram Reservasi Pemakaman
Activity Diagram Reservasi Pemakaman, menjelaskan tentang alur reservasi atau pemesanan pemakaman, dimulai dengan memilih waktu pemakaman berupa hari, tanggal, jam lalu memilih model pemakaman dilihat dari agama user lalu memilih blok pemakaman yang diinginkan oleh user.
User Cetak Bukti Reservasi
User melakukan print out bukti reservasi
User memiliki copy surat keterangan kematian
User menyerahkan bukti print out reservasi beserta copy surat keterangan kematian kepada pihak pengelola
Gambar 3.7 Activity Diagram Cetak Bukti Reservasi
Activity Diagram Cetak Bukti Reservasi, menjelaskan tentang alur cetak bukti
reservasi untuk diserahkan nantinya kepada pihak pengelola beserta dengan copy
surat keterangan kematian sebagai bukti telah melakukan reservasi dan fix untuk melakukan prosesi pemakaman di pemakaman TPU Perwira.
Pengelola Pemakaman
Menerima notification data user
Input data keluarga user yang masih hidup
Input data kerabat user yang telah meninggal
Membuat report kepada dinas pemakaman dan
pertamanan
Mempersiapkan prosesi pemakaman
Gambar 3.8 Activity Diagram Pengelola Pemakaman
Activity Diagram Pengelola Pemakaman, menjelaskan tentang alur pihak
pengelola makam dalam pembuatan report kepada pihak dinas pemakaman dan
pertamanan kota bekasi dan mempersiapkan prosesi pemakaman yang akan dilaksanakan.
3.3.4 Sequence Diagram
Sequence Diagram menjelaskan interaksi object yang di susun dalam suatu
urutan waktu. Diagram ini secara khusus berasosiasi dengan Use Case. Sequence
Diagram memperlihatkan tahap demi tahap apa yang seharusnya terjadi untuk
menghasilkan sesuatu didalam Use Case.
Berikut Rancangan Sequence Diagram Reservasi Pemakaman Online
Pemerintah Kota Bekasi :
:Menu Daftar Baru :Daftar
User
1: Mengisi Biodata
2: BuatUserBaru(username, password, nama, alamat, no_telp, tipe user)
3: BuatUserBaru(done)
4: Menampilkan halaman login
Customer
Gambar 3.9 Sequence Diagram Daftar Baru
Sequence DiagramDaftar Baru, Membuka halaman utama untuk melakukan Daftar Baru lalu pilih Menu Pendaftaran dan menampilkan Halaman Pendaftaran untuk bergabung. Selanjutnya mengisi biodata user dimana informasi ini berisi tentang hal pribadi calon user seperti nama, alamat, telepon, jenis kelamin dan lain - lain. Proses buat user baru sesuai dengan parameter yang dikirim. Proses selesai dan
User
1. Login
2. Isi Biodata ( Nama, Alamat, Nomor Ktp, Nomor Telp, Tempat tanggal lahir, agama )
Menampilkan Halaman Isi Data Mendiang
3. Isi Biodata ( Done ) : Menu Pengisian Data Keluarga
Mendiang
: Data Keluarga Mendiang
Customer
Gambar 3.10 Sequance Diagram Pendaftaran Anggota Mendiang
Sequance Diagram pendaftaran anggota keluarga mendiang, membuka halaman pengisian data keluarga mendiang lalu isi biodata keluarga berupa nama anggota keluarga, alamat, nomor telepon, umur, agama, suku, tempat tanggal lahir dan lain – lain. Bila data sudah terisi lalu melakukan konfirmasi untuk selanjutnya memasuki halaman isi data mendiang.
User
1. Login
2. Isi Biodata ( Nama, Alamat, Tempat tanggal lahir, agama, No. Surat Kematian, Penyebab Kematian )
Menampilkan Halaman Reservasi
3. Isi Biodata ( Done ) : Menu Pengisian Data
Mendiang
: Data Mendiang
Customer
Gambar 3.11 Sequence Diagram Pendaftaran Mendiang
Sequance Diagram pendaftaran mendiang, User membuka halaman pengisian data mendiang untuk mengisi anggota keluarga yang sudah meninggal. Isi biodata berupa nama lengkap mendiang, umur, agama, suku, alamat tempat tinggal, surat keterangan kematian, penyebab kematian dan lain – lain. Setelah mengisi data secara lengkap, user melakukan konfirmasi untuk selanjutnya menuju halaman reservasi.
User
1. Login
2. Pilih Tipe Makam ( Blok Makam )
Menampilkan Halaman Reservasi Makam
3. Input Jadwal ( Hari, Jam, Tanggal )
4. Print : Menu Reservasi
Makam
: Menu Pemilihan Waktu Pemakaman
: Reservasi Customer
Gambar 3.12 Sequance Diagram Reservasi Makam
Sequance Diagram reservasi makam, user memasuki halaman reservasi makam untuk memilih tipe makam dan blok makam sesuai dengan agamanya dimana
selanjutnya memilih waktu pemakaman berupa input jadwal makam, hari, jam,
tanggal. Setelah melakukan pengisian user melakukan konfirmasi untuk selanjutnya
User
1. Login
2. Mencari Data Customer
Menampilkan Halaman Utama
3. Input Nama Karyawan, No. Petugas, Jam dan Tanggal Dinas
4. Done : Menu Utama
: Menu Pembuatan Laporan : Pelaporan
Petugas Petugas
Gambar 3.13 Sequence Diagram Pelaporan Petugas Makam
Sequence Diagram pelaporan petugas makam, petugas makam yang telah melakukan pemakaman dan menerima data secara lengkap selanjutnya melakukan
pencarian data customer untuk melakukan penarikan data customer, selanjutnya
melakukan penginputan data petugas berupa nama petugas yang bertanggung jawab atas proses pemakaman, nomor identitas petugas, jadwal dinas karyawan. Setelah selesai petugas tersebut mengirimkan data tersebut kepada dinas pemakaman dan pertamanan kota bekasi.
3.3.5 Class Diagram
Class diagram membantu kita dalam visualisasi struktur kelas-kelas dari suatu sistem dan merupakan tipe diagram yang paling banyak dipakai.
Classdiagram memperlihatkan hubungan antar kelas dan penjelasan detail tiap-tiap kelas didalam model desain ( dalam logical view ) dari suatu sistem.
Selama proses analisa, class diagram memperlihatkan aturan-aturan dan tanggung jawab entitas yang menentukan perilaku sistem. Selama tahap desain, class diagram berperan dalam menangkap struktur dari semua kelas yang membentuk arsitektur yang dibuat.
Berikut class diagram dari proses sistem Reservasi Pemakaman Online
Data Keluarga Mendiang ID { Key } Nama Jenis_Kelamin Umur Tempat_Tanggal_Lahir Suku Agama Alamat_KTP Kode_Pos Alamat_Sekarang Kode_Pos No._Telp No._Handphone Hubungan Data Mendiang ID { Key } Nama Jenis_Kelamin Umur Tempat_Tanggal_Lahir No._KTP Agama Status Alamat_KTP Kode_Pos Alamat_Sekarang Kode_Pos No._Surat_Keterangan_Kematian Penyebab_Kematian Waktu_Kematian Makam ID_Makam { Key } Tipe_Makam Blok_Makam Harga Reservasi ID { Key } Waktu_Pemakaman Tanggal_Pemakaman ID_Keluarga_Mendiang { Key } ID_Mendiang { Key } ID_Makam { Key } Laporan Petugas ID { Key } ID_Reservasi { Key } Nama_Petugas No._ID_Petugas Waktu_Dinas Bukti Reservasi ID { Key } ID_Reservasi { Key } Tanggal_Pembayaran Status_Pembayaran
3.14 First-Cut Class Diagram pada Reservasi Pemakaman Online Pemerintah
Data Keluarga Mendiang ID : Varchar
Nama : Varchar Jenis_Kelamin : Varchar Umur : Int
Tempat_Tanggal Lahir : Varchar Suku : Varchar Agama : Varchar Alamat_KTP : Varchar Kode_Pos : Int Alamat_Sekarang : Varchar Kode_Pos : Int No._Telp : Int No._Handphone : Int Hubungan : Varchar Data Mendiang ID : Varchar Nama : Varchar Jenis_Kelamin : Varchar Umur : Int Tempat_Tanggal_Lahir : Varchar No._KTP : Varchar Agama : Varchar Status : Varchar Alamat_KTP : Varchar Kode_Pos : Int Alamat_Sekarang : Varchar Kode_Pos : Int No._Surat_Keterangan_Kematian : Varchar Penyebab_Kematian : Varchar Waktu_Kematian : Varchar Makam ID : Varchar ID_Makam : Varchar Tipe_Makam : Varchar Blok_Makam : Varchar Harga : Int Reservasi ID : Varchar Waktu_Pemakaman : Varchar Tanggal_Pemakaman : Date ID_Keluarga_Mendiang : Varchar ID_Mendiang : Varchar ID_Makam : Varchar Laporan Petugas ID : Varchar ID_Reservasi : Varchar Nama_Petugas : Varchar No._ID_Petugas : Varchar Waktu_Dinas : Date Bukti Reservasi ID : Varchar ID_Reservasi : Varchar Tanggal_Pembayaran : Date Status_Pembayaran : Varchar +Add() +GetKategoriMakam() +Save() +Search() +Add() +Edit() +Delete() +Save() +Search() +Add() +Edit() +Delete() +Save() +Search() +Add() +Edit() +Delete() +Save() +Search() +Add() +Edit() +Delete() +Save() +Search() +Add() +Edit() +Aprrove() +Delete() +Save() +Search() 1..* 1 1 1 1 1 1 1 1
3.15 Domain Class Diagram pada Reservasi Pemakaman Online Pemerintah Kota Bekasi
Gambar diatas merupakan rancangan Class Diagram yang akan dibangun.
Terdiri dari tujuhclass yang akan bertransformasi menjadi tabel dalam aplikasi sistem
reservasi pemakaman online pemerintah kota bekasi adapun class tersebut adalah:
Tabel User, data keluarga mendiang, data mendiang, Makam, Reservasi, Bukti
Reservasi, Laporan Petugas dan telah ditentukan juga multiplicity (relasi) dari setiap
3.3.6 Perancangan User Interface
Pada bagian ini akan dijelaskan mengenai tampilan user interface (antar
muka) aplikasi Reservasi Pemakaman Online Pemerintah Kota Bekasi
Gambar 3.16 Rancangan User Interface Login
Rancangan ini adalah halaman yang akan dilewati pengguna sebelum masuk ke
halaman utama. Halaman ini berisi Username atau Email dan Password yang hanya
di ketahui oleh pengguna. Halaman ini juga sebagai halaman untuk menuju ke halaman pendaftar untuk pengguna baru.
Gambar 3.17 Rancangan User Interface Pengguna Baru
Rancangan pada bagian ini adalah diperuntukan bagi user yang baru
menggunakan program aplikasi pemakaman online pemerintah kota bekasi. Pada
halaman ini ditampilkan form biodata berupa nama user, alamat user, email dan
password yang akan digunakan user serta nomor telepon atau handphone user. Data ini harus diisi secara benar agar bisa melakukan akses program aplikasi reservasi
Gambar 3.18 Rancangan User Interface Data Anggota Keluarga Mendiang
Pada halaman ini anggota keluarga mendiang mendaftarkan keluarganya yang masih hidup untuk mengisi form data secara lengkap guna untuk di verifikasi oleh
petugas dan disimpan secara baik di dalam database. Form ini berisi nama lengkap,
alamat, hubungan keluarga, nomor telepon, nomor ktp, jenis kelamin, agama, foto dan lain-lainnya yang berhubungan dengan biodata.
Gambar 3.19 Rancangan User Interface Data Mendiang
Pada halaman ini data mendiang diisi secara lengkap oleh anggota keluarganya yang dipergunakan untuk reservasi dan data pemakaman. Data tersebut berupa nama mendiang, umur terakhir, alamat terakhir, nomor surat keterangan kematian, penyebab kematian dan waktu kematian, serta dilengkapi foto terakhir dan status mendiang.
Gambar 3.20 Rancangan User Interface Tipe Makam dan Blok Makam Muslim
Halaman ini adalah halaman tipe makam muslim, dimana user yang beragama
muslim dapat memilih tipe muslim dan blok yang diinginkan, dan yang berwarna merah adalah blok yang sudah terisi dan yang putih adalah masih kosong. Sedangkan yang berwarna hijau adalah taman dan yang berwarna ungu adalah pintu masuk masing – masing blok. Sementara untuk yang berwarna abu – abu adalah pembatas jalan berupa trotoar.
Gambar 3.21 Rancangan User Interface Tipe Pemakaman Kristiani
Halaman ini adalah halaman tipe pemakaman kristiani, dimana user yang
beragama kristiani dapat memilih blok dan tipe ini untuk keluarga user yang telah meninggal. Yang berwarna merah adalah makam yang telah terisi dan yang putih adalah makam yang belum terisi. Sedangkan yang berwarna hijau adalah taman dan yang berwarna ungu adalah pintu masuk masing – masing blok. Sementara untuk yang berwarna abu – abu adalah pembatas jalan berupa trotoar.
Gambar 3.22 Rancangan User Interface Pemakaman Umum
Halaman ini adalah halaman tipe pemakaman umum, dimana untuk tipe pemakaman ini diperuntukan terutama bagi mendiang yang tidak dikenal asal usulnya, ataupun bagi keluarga mendiang yang menginginkan keluarganya untuk dimakamankan tidak berdasarkan agama atau secara umum. Sedangkan yang berwarna hijau adalah taman dan yang berwarna ungu adalah pintu masuk masing – masing blok. Sementara untuk yang berwarna abu – abu adalah pembatas jalan berupa trotoar.
Gambar 3.23 Rancangan User Interface Jadwal Pemakaman
Pada halaman ini user memlih jadwal pemakaman berupa waktu atau jam pemakaman dan tanggal pemakaman untuk dilaksanakan prosesi pemakaman sesuai
Gambar 3.24 Rancangan User Interface Cetak Bukti Reservasi
Halaman ini adalah halaman untuk melakukan print out, dimana user yang telah melakukan pengisian data secara lengkap akan diakhiri dengan cetak bukti
reservasi atau kwitansi. Pada saat melakukan prosesi pemakaman nanti, user
diharapkan membawa bukti tersebut untuk melakukan pembayaran kepada pemakaman TPU Perwira dan dinyatakan bahwa user sudah pasti akan melakukan pemakaman di TPU Perwira.
Gambar 3.25 Rancangan User Interface Report Petugas
Pada halaman ini petugas dari pemakaman akan melakukan download data
customer yang telah melakukan reservasi pemakaman untuk dilaporkan kepada dinas pemakaman dan pertamanan kota bekasi. Data ini untuk kelanjutannya digunakan untuk pembuatan resmi surat kematian dari dinas pemakaman kota bekasi dan akan dijadikan catatan jumlah penduduk kota bekasi
