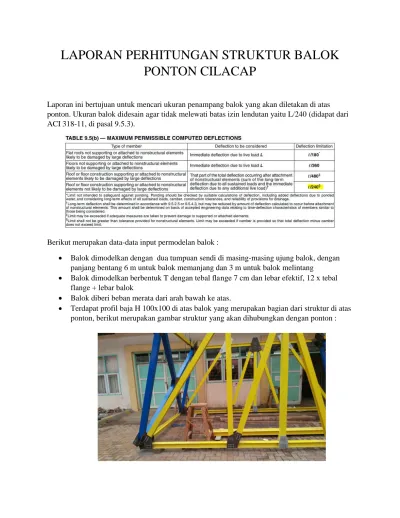

LAPORAN PERHITUNGAN STRUKTUR BALOK PONTO

(1)

LAPORAN PERHITUNGAN STRUKTUR BALOK

PONTON CILACAP

Laporan ini bertujuan untuk mencari ukuran penampang balok yang akan diletakan di atas ponton. Ukuran balok didesain agar tidak melewati batas izin lendutan yaitu L/240 (didapat dari ACI 318-11, di pasal 9.5.3).

Berikut merupakan data-data input permodelan balok :

 Balok dimodelkan dengan dua tumpuan sendi di masing-masing ujung balok, dengan panjang bentang 6 m untuk balok memanjang dan 3 m untuk balok melintang

 Balok dimodelkan berbentuk T dengan tebal flange 7 cm dan lebar efektif, 12 x tebal flange + lebar balok

 Balok diberi beban merata dari arah bawah ke atas.

(2)

 Kualitas beton diinput, fc’ = 30 MPa, Ec = 25743 MPa. Kualitas baja diinput, fy = 380 MPa, Es = 200000MPa

 Momen insersia balok dikalikan 0,35 untuk mengakomodir crack beton (ACI 318-11, pasal 10.10.4.1)

 Permodelan dilakukan pada Program ETABS, berikut merupakan pemodelan balok :

Gambar penampang balok

(3)

Perhitungan beban merata yang dibebankan pada balok di program ETABS adalah sebagai berikut :

 Beban merata balok memanjang :

q = 17,5 + (2 x berat sendiri balok) + berat sendiri pelat

 Beban merata balok melintang :

q = 35 + (2 x berat sendiri balok) + berat sendiri pelat

Hasil analisis dan desain Program ETABS didapat ukuran masing-masing penampang balok :

Balok

Dimensi (cm)

Lebar T Efektif (m)

Lendutan

Izin (cm) Lendutan (cm)

Memanjang 20 x 40 1,04 2,5 1,71

Melintang 15 x 30 0,99 1,25 0,51

Untuk kontrol hasil analisis ETABS dilakukan perhitungan manual dengan Program Mathcad untuk mencari defleksi, berikut merupakan contoh perhitungan lendutan balok memanjang dengan dimensi 20 x 40

Input data perhitungan :

Penampang profil baja H ukurannya disesuaikan dengan nilai Ec dengan mengalikan ukuran lebar profil H dengan n

Luas balok beton

Luas profil baja H 100x100

fc 30MPa _bflange 0.1m _Wplat4m _tplat 7cm

Ec 25743MPa 2.574 10 10 N

m2

 

tflange 0.008m _bbalok 0.2m _Lbalok 6m

Es 200000MPa 21011N

Asteel 0.0022m2

(4)

Besaran lendutan sama dengan hasil analisis dari ETABS yaitu sebesar 1,71 cm juga, jadi pemodelan di ETABS sudah sesuai. yc

12bflange tflange 3

 _{Aflange hweb} tflange

2

Mencari titik netral penampang dengan, nilai diambil dari bagian bawah balok :

Beban garis merata sepanjang balok :

Mencari momen insersia beton ( ) dan momen insersia baja ( ), besaran inersia dikalikan 0,35 untuk

menghasilkan inersia efektif akibat efek crack_:

Lendutan maksimum balok :
