BAB III
ANALISA PENDEKATAN PROGRAM ARSITEKTUR
3.1 Analisa Pendekatan Arsitektur
3.1.1 Studi Aktivitas dan Kebutuhan Ruang a. Pendekatan kebutuhan ruang
Pendekatan kebutuhan ruang dilakukan dengan menganalisa aktivitas berdasarkan pelaku.
• PENGUNA
Kelompok
aktivitas Pelaku Aktivitas
Kebutuhan
Ruang Sifat
Tipe Ruang
Edukasi
- Mahasiswa - Dosen - Peneliti - Pelajar - Mahasiswa
magang - Komunitas - Relawan
Datang / pergi* ** Way in / wayout Publik Outdoor
Dropoff Entrance Publik Oudoor
Parkir Area parkir Publik In / outdoor Mempelajari piranti
Lunak serta hal-hal yang berhubungan dengan ICT/TIK
- Lab.komputer - Ruang kelas
teori
Privat Indoor
Mempelajari alat-alat yang
digunakan di lab Technopark
Lab.komputer Privat Indoor
Membaca buku tentang ICT/TIK
- Lab.komputer - Ruang kelas
teori
Privat Indoor
Melihat
produk-produk hasil riset Ruang eksibisi Publik Indoor Makan-minum Cafetaria Publik Indoor Mendengarkan
seminar
Hall /
Publik Indoor ICT convention
hall Bersosialisasi dan
diskusi Seating group Publik
83 Riset dan
Pengemba ngan (R & D)
- Mahasiswa - Mahasiswa
magang - Pelajar - Dosen - Peneliti - Komunitas - Relawan
Membuat konsep inovasi baru produk TIK
Lab.komputer Privat Indoor
Melakukan riset dan
pengembangan produk
Lab.komputer Privat Indoor
Mendokumentasik
an penelitian Lab.komputer Privat Indoor Seminar produk
inovasi
hall/
ICT convention hall
Publik Indoor
Melakukan rapat
dan pertemuan Ruang rapat Privat Indoor Berdiskusi Ruang rapat Privat Indoor Mendesain
prototype
Lab.computer
aided drawing Privat Indoor Melakukan print
3D Lab.3D printing Privat Indoor Membuat
prototype
Lab.computer
aided drawing Privat Indoor Merekam suara Ruang rekaman
audio Privat Indoor
Merekam gerakan
Ruang motion capture dan green screen
Privat Indoor
Melakukan uji coba
Ruang
serbaguna Privat Indoor BAB/BAK Kamar mandi Privat Indoor
Eksibisi
- Mahasiswa - Mahasiswa
magang - Pelajar - Dosen - Peneliti - Komunitas - Relawan - Pengunjung
reguler - Pengujung
VIP - Client - Penyewa
tenant
Datang / pergi** Way in / wayout Publik Oudoor
Dropoff Entrance Publik Oudoor
Parkir Area parkir Publik In / outdoor Cek in/ Cek out Resepsionis Publik Indoor Makan-minum Cafetaria Publik Indoor Bersosialisasi Seating group Publik Indoor Refreshing Open space Publik Oudoor
Bekerja Kantor Privat
84 - Pengelola
Divisi riset dan
pengemban gan
- Pengelola divisi Pelayanan pengunjung - Keamanan
* datang menggunakan :
motor Parkir motor Publik In / outdoor mobil Parkir mobil Publik In /
outdoor
** datang menggunakan :
mobil Parkir mobil Privat In / outdoor
bus Parkir bus Privat In /
outdoor mobil vip Parkir VIP Privat Indoor
Tabel 3. 1 Aktivitas dan kebutuhan ruang pengguna
Sumber : analisis pribadi, 2017
• PENGUNJUNG
Kelomp ok aktivita
s
Pelaku Aktivitas Kebutuhan
Ruang Sifat
Tipe Ruang
Kegiatan Penunjang
PENUN JANG
- Mahasiswa - Dosen - Peneliti - Mahasiswa
magang - Pengunjung - Staff
- Pengelola
Datang / pergi* Way in /
wayout Publik Outdoor
Dropoff Entrance Publik Oudoor
Parkir Area parkir Publik In / outdoor Melakukan printing
3D
Ruang 3D
printing Publik Indoor Melakukan browsing Hotspot area Publik In/ Membaca buku
tentang ICT/TIK Lab komputer Privat Indoor Melihat
85 Melakukan
pertemuan dengan Media
Ruang
konfrensi Publik Indoor Memberikan
pertolongan kesehatan
Ruang klinik Publik Indoor
Beribadah Mushola Publik Indoor
Melakukan penitipan
barang Ruang locker Publik Indoor Mendengarkan
seminar
Hall/ICT
convention hall Publik Indoor Melakukan
pengambilan uang Mini bank Publik Indoor Bersosialisasi dan
diskusi Seating group Publik
In / Outdoor BAB/BAK Kamar mandi Privat
* datang menggunakan :
motor Parkir mobil Publik In / outdoor
mobil Parkir bus Publik In /
outdoor
** datang menggunakan :
mobil Parkir mobil Privat In /
Tabel 3. 2 Aktivitasdan kebutuhan ruang pengunjung
Sumber : analisis pribadi
• PENGELOLA
Pelaku Aktivitas Kebutuhan
Ruang Sifat
Tipe Ruang
Direktur Eksekutif
Datang / pergi** Way in /
wayout Publik Outdoor
Dropoff Entrance Publik Oudoor
Parkir Area parkir Publik In / outdoor Mendapat laporan
kinerja karyawan
Ruang direktur
86 Rapat manajer Ruang rapat Privat Indoor Bertemu tamu Ruang tamu Privat Indoor Istirahat Unit kamar Privat Indoor Makan-minum cafetaria Publik Indoor BAB/BAK Kamar mandi Privat Indoor
Manager utama
Datang / pergi** Way in / way
out Publik Outdoor
Dropoff Entrance Publik Oudoor
Parkir Area parkir Publik In / Outdoor Mendapat laporan
kinerja karyawan Kantor manager utama
Privat Indoor Melakukan kontrol
kinerja karyawan
Rapat manager Ruang rapat Privat Indoor Bertemu tamu Ruang tamu Privat Indoor Makan-minum Cafetaria Publik Indoor Istirahat Seating grup Publik Indoor BAB/BAK Kamar mandi Privat Indoor
Sekretaris eksekutif
Datang / pergi** Way in /
wayout Publik Oudoor
Parkir Entrance Oudoor
Menyampaikan perintah manager utama kepada
karyawan Kantor
sekretaris eksekutif
Privat Indoor Mencatat kebutuhan
dan laporan
Mengurus kebutuhan administratif dari manager utama
Makan-minum Cafetaria Publik Indoor Istirahat Seating grup Publik Indoor
Rapat Ruang rapat Privat Indoor
BAB/BAK Kamar mandi Privat Indoor Wakil Direktur Datang / pergi** Way in / wayout Publik Oudoor
87 Membantu kontrol
kinerja karyawan
Kantor wakil
direktur Privat Membantu
pengawasan kinerja karyawan
Indoor
Makan-minum Restaurant Publik Indoor Istirahat Seating group Publik Indoor
Rapat Ruang rapat Privat Indoor
BAB/BAK Kamar mandi Privat Indoor
Direktur operasional
Datang / pergi** Way in /
wayout Publik Oudoor
Parkir Entrance Publik Oudoor
Menyampaikan perintah direktur utama kepada setiap divisi
Kantor Direktur
operasional Privat Indoor Menerima laporan
kerja karyawan divisi Mengurus kebutuhan operasional setiap divisi
Makan-minum Restaurant Publik Indoor Istirahat Seating grup publik Indoor Rapat Sitting grup Publik Indoor BAB/BAK Kamar mandi Privat Indoor
Sekretaris
Datang / pergi** Way in /
wayout Publik Oudoor
Parkir Entrance Publik Oudoor
Menyampaikan perintah direktur utama kepada setiap divisi
Kantor
sekretaris Privat Indoor Menerima laporan
kerja karyawan divisi Mengurus kebutuhan operasional setiap divisi
Makan-minum Restaurant Publik Indoor Istirahat Seating grup Publik In /
88 Rapat divisi Ruang rapat Privat Indoor BAB/BAK Kamar mandi Privat Indoor
Kepala Divisi operasional dan maintenance
perintah direktur operasional kepada
staff divisi Kantor kepala divisi
operasional dan
maintenance
Privat Indoor Menerima laporan
kerja staff divisi Mengurus kebutuhan operasional divisi operasional dan maintenance
Makan-minum Cafetaria Publik Indorr Istirahat Seating grup Publik In /
Outdoor Rapat divisi Ruang rapat Privat Indoor BAB/BAK Kamar mandi Privat Indoor
Staff maintenance
Datang / pergi* Way in /
wayout Servis Oudoor Parkir Area parkir Servis In /
Outdoor Mengurus perawatan
bangunan ICT technopark
Janitor Servis Indoor Mengurus alat-alat
untuk perawatan technopark Mengecek mesin AHU.Chiller
Ruang AHU
dan Chiller servis Indoor Mengecek dan
menjaga mesin pompa
Ruang Pompa servis Indoor
Melakukan pengecekan dan menjaga Main distribution panel
Ruang ME servis Indoor
Melakukan
89 genset secara
berkala
Shift pekerja Ruang ganti Privat indoor Makan-minum Cafetaria Publik Indorr Istirahat Ruang istirahat
karyawan Privat Indoor BAB/BAK Kamar mandi Privat Indoor
Staff kebersihan
Datang / pergi* Way in /
wayout Servis Oudoor Parkir Area parkir Servis In /
Outdoor Mengurus kebersihan
dan kerapian ruang ICT technopark
Janitor Servis Indoor Mengurus alat-alat
kebersihan technopark
Membersihkan area publik Technopark
Seluruh area publik
technopark
Publik Outdoor
Shift pekerja Ruang ganti Privat indoor Makan-minum Cafetaria Publik Indorr Istirahat Ruang istirahat
karyawan Privat Indoor BAB/BAK Kamar mandi Privat Indoor Ganti baju Ruang ganti Privat Indoor
Staff keamanan
Datang / pergi* Way in /
wayout Servis Oudoor Parkir Area parkir Servis In /
Outdoor Menjaga keamanan
Technopark
Seluruh area
Technopark Publik Indoor Mengawasi
keamanan
Technopark(CCTV)
Ruang CCTV Privat Indoor
Menjaga keamanan parkir Technopark
Seluruh area parkir
Technopark
Publik Outdoor
90 Istirahat Ruang istirahat
karyawan Privat Indoor BAB/BAK Kamar mandi Privat Indoor Ganti baju Ruang ganti Privat Indoor
Staff administrasi
Datang / pergi* Way in /
wayout Servis Oudoor Parkir Area parkir Servis In /
Outdoor Membuat laporan
kinerja divisi Operasional
Kantor Privat Indoor
Membuat laporan
pengajuan peralatan Kantor Privat Indoor Rapat divisi Ruang rapat Privat Outdoor Makan-minum Cafetaria Publik Indorr Istirahat Ruang istirahat
karyawan Privat Indoor BAB/BAK Kamar mandi Privat Indoor Ganti baju Ruang ganti Privat Indoor
Kepala divisi riset dan
pengembangan(R& D) dan Pengelolaan
Datang / pergi** Way in /
wayout Publik Oudoor
Parkir Area parkir Publik In / Outdoor Menyampaikan
perintah direktur operasional kepada
staff divisi Kantor kepala divisi riset dan pengembanga n(R&D) dan Pengelolaan
Privat Indoor Menerima laporan
kerja staff divisi Mengurus kebutuhan operasional divisi riset dan
pengembangan(R&D) dan Pengelolaan
Makan-minum Cafetaria Publik Indorr Istirahat Seating grup Publik In /
91 Staff bagian
Fasilitas
Datang / pergi* Way in /
wayout Servis Oudoor Parkir Area parkir Servis In /
Outdoor Menjaga dan
menyediakan sarana dan prasarana
kegiatan Riset dan Pengembangan Technopark
Ruang sarana dan prasarana riset
Publik Indoor
Mengecek peralatan
riset Privat Indoor
Mengajukan
permintaan saranan prasarana riset technopark
Kantor Publik Outdoor
Shift pekerja Ruang ganti Privat indoor Makan-minum Cafetaria Publik Indorr Istirahat Ruang istirahat
karyawan Privat Indoor BAB/BAK Kamar mandi Privat Indoor Ganti baju Ruang ganti Privat Indoor
Staff bagian produk inovasi
Datang / pergi* Way in /
wayout Servis Oudoor Parkir Area parkir Servis In /
Outdoor Menjaga dan
menyediakan sarana dan prasarana
kegiatan Riset dan Pengembangan Technopark
Ruang sarana dan prasarana riset
Publik Indoor
Mengecek peralatan riset
Mengajukan
permintaan saranan prasarana riset technopark
Kantor Privat Indoor
Shift pekerja Ruang ganti Privat indoor Makan-minum Cafetaria Publik Indorr Istirahat Ruang istirahat
92 BAB/BAK Kamar mandi Privat Indoor Ganti baju Ruang ganti Privat Indoor
Kepala divisi pelayanan
Datang / pergi** Way in /
wayout Publik
Oudoor
Parkir Area parkir In /
Outdoor Menyampaikan
perintah direktur operasional kepada
staff divisi Kantor kepala divisi
Pelayanan
Privat Indoor Menerima laporan
kerja staff divisi Mengurus kebutuhan operasional divisi Pelayanan
Makan-minum Cafetaria Publik Indorr Istirahat Seating grup Publik In /
Outdoor Rapat divisi Ruang rapat Privat Indoor BAB/BAK Kamar mandi Privat Indoor Datang / pergi** Way in /
wayout Publik Oudoor
Parkir Area parkir In /
Outdoor Menyambut dan
melayani pemesanan fasilitas technopark
Resepsionist Publik Indoor
Memantau perkembangan fasilitas technopark
Kantor
Pelayanan Privat Indoor Menangani
surat-surat yang masuk ke technopark
Kantor Privat Indoor
Melayani pemberian
informasi technopark Resepsionist Publik Indoor Melayani
menampung dan mnyelesaikan
masalah yang masuk dari technopark
93 Melayani kerjasama
dari pihak universitas maupun luar
technopark
Kantor Privat Indoor
Shift pekerja Ruang ganti Privat indoor Makan-minum Cafetaria Publik Indorr Istirahat Ruang istirahat
karyawan Privat Indoor BAB/BAK Kamar mandi Privat Indoor Ganti baju Ruang ganti Privat Indoor
Staff Website
Datang / pergi* Way in /
wayout Servis Oudoor Parkir Area parkir Servis In /
Outdoor Melayani pemesanan
fasilitas technopark melalui Internet
Resepsionist Publik Indoor
Memantau aktivitas di website technopark
Kantor
Website Privat Indoor Menangani email
yang masuk ke website technopark Melayani pemberian informasi technopark Melayani
menampung dan mnyelesaikan
masalah yang masuk dari website
technopark Memberikan
informasi mengenai kegiatan technopark pada website
Rapat Ruang rapat privat Indoor Shift pekerja Ruang ganti Privat Indoor Makan-minum Cafetaria Publik Indorr Istirahat Ruang istirahat
94 Staff administrasi
Datang / pergi* Way in /
wayout Servis Oudoor Parkir Area parkir Servis In /
Outdoor Membuat laporan
kinerja divisi Pelayanan
Kantor Privat Indoor
Membuat laporan
pengajuan peralatan Kantor Privat Indoor Rapat divisi Ruang rapat Privat Outdoor Makan-minum Cafetaria Publik Indorr Istirahat Ruang istirahat
karyawan Privat Indoor BAB/BAK Kamar mandi Privat Indoor Ganti baju Ruang ganti Privat Indoor
Kepala divisi Finansial
Datang / pergi** Way in /
wayout Publik Oudoor
Parkir Area parkir In /
Outdoor Menyampaikan
perintah direktur operasional kepada
staff divisi Kantor kepala divisi Menerima laporan
kerja staff divisi Mengurus kebutuhan operasional divisi Finansial
Makan-minum Cafetaria Publik Indorr Istirahat Seating grup Publik In /
Outdoor Rapat divisi Ruang rapat Privat Indoor BAB/BAK Kamar mandi Privat Indoor
Staff administrasi
Datang / pergi* Way in /
wayout Servis Oudoor Parkir Area parkir Servis In /
Outdoor Menghitung
pemasukan dan pengeluaran Tecnopark
95 Membuat laporan
kinerja Finansial Kantor Privat Indoor Membuat laporan
pengajuan peralatan Kantor Privat Indoor Rapat divisi Ruang rapat Privat Outdoor Makan-minum Cafetaria Publik Indorr Istirahat Ruang istirahat
karyawan Privat Indoor BAB/BAK Kamar mandi Privat Indoor
Divisi human resources
Datang / pergi* Way in /
wayout Servis Oudoor Parkir Area parkir Servis In /
Outdoor Mengawasi kinerja
karyawan divisi HRD Kantor Privat Indoor Melakukan pelatihan
karyawan baru Kantor / Ruang kelas teori Privat Indoor Membuat laporan
kinerja divisi Kantor Privat Indoor Rapat divisi Ruang rapat Privat Outdoor Makan-minum Cafetaria Publik Indorr Istirahat Ruang istirahat
karyawan Privat Indoor BAB/BAK Kamar mandi Privat Indoor
* datang
menggunakan :
motor Parkir motor Publik In / outdoor mobil Parkir mobil Publik In /
outdoor
** datang menggunakan :
mobil Parkir mobil Privat In /
Tabel 3. 3Aktivitasdan kebutuhan ruang pengelola
96 • AKTIVITAS KHUSUS
Aktivitas yang dilakukan oleh pelaku tertentu karena kondisi khusus, seperti misalnya : Sakit, mengambil uang di atm, ibadah.
No Aktivitas Kebutuhan Ruang Sifat Tipe
Ruang
1 Periksa kesehatan Ruang klinik Servis Indoor 2 Mengambil uang Mini Bank Servis Indoor
3 Ibadah Mushola Servis Indoor
Tabel 3. 4Aktivitasdan kebutuhan ruang aktivitas khusus
97 Jadi, berdasarkan studi kebutuhan ruang terhadap aktivitas pelaku yang ada di dalam ICT Technopark, ruang-ruang yang dibutuhkan antara lain :
Tabel 3. 5 Kebutuhan ruang (dikelompokkan berdasarkan sifat) Sumber : analisa pribadi, 2017
FA
Lab.Computer Aided Design(CAD)
FA
Ruang direktur utama
AR
Seating group
AR
Way in (entrance)
Lab.Software and system security Lobby Hotspot area Kantor manager utama Kantin Way out (outrance)
Lab.Kecerdasan buatan(AI) ICT Convention Hall 3D printing center Kantor wakil direktur Dropoff
Lab.Rekayasa perangkat lunak ICT Exhibition Hall Seating group Kantor sekretaris eksekutif Area parkir mobil
Lab.Cloud computing
Hall
Virtual office/ Ruang rapat virtual
Kantor sekretaris Area parkir motor
Lab.Computer(Sedang dan Besar) Ruang serbaguna Cafetaria/Kantin Ruang tamu Area parkir bus
Lab.Robotik dan Artificial Intelegence Kantor sewa Mini bank Kantor direktur operasional Parkir sepeda
Lab.Pengolahan sinyal digital Ruang rapat Pedestrian
Lab.Gelombang pendek(Microwave)
Kantor Divisi operasional dan
maintenance Ruang smart panel
Lab.Micro prosesor
Kantor divisi riset dan pengembangan(R&D) dan pengelolaan
Ruang Genset
R.workshop perakitan komputer dan laptop Kantor divisi pelayanan Ruang AHU dan Chiller
Lab.3D printing Kantor divisi finansial Ruang Pompa
Training room(Ruang kelas teori) Kantor divisi human resources Ruang MEE
Ruang rapat Ruang ganti Toilet
Ruang motion capture dan green screen Ruang istirahat karyawan Laundry
Ruang rekaman audio Kantor pelayanan Mushola
Ruang locker Ruang CCTV & IBMS Janitor
Ruang arsip Dapur
Ruang istirahat security Ruang IT Server dan
98 b. Persyaratan Ruang
Studi peryaratan ruang dilakukan berdasarkan aspek-aspek yang dibutuhkan/memberikan dampak terhadap Technopark
No Nama ruang
Aspek
Akustik Pencahayaan Penghawaan Keamanan Kesehatan
Norma
l Tenang Alami Buatan Alami Buatan
Kebakaran Keamanan
Polusi
Kelembapan
Tinggi Normal Rendah Tinggi Normal Rendah Tingg
i Normal Rendah
1 Lab. komputer aided
design(CAD) -
2 Lab. software and system
security -
3 Lab. kecerdasan buatan(AI)
-
4 Lab. rekayasa perangkat
lunak -
5 Lab.Cloud computing
-
6 Lab. komputer (sedang dan
besar) -
7
Lab. robotik dan artificial
intelegence
R. workshop perakitan
komputer dan laptop
15 Ruang motion capture dan
99
19 ICT exhibition center
-
3D printing center
sampah
plastik
30 Virtual office/kantor virtual
-
31 Ruang direktur utama
-
32 Kantor manager utama
-
39 Kantor divisi operasional
dan maintenance -
40 Kantor divisi riset dan pengembangan(R&D) dan pengelolaan
43 Kantor divisi human
100
48 Ruang istirahat security
101 c. Pola Aktivitas Pelaku
• Pola Aktivitas Kedatangan (secara umum)
• Pola Aktivitas Kepergian (secara umum)
Diagram 3. 2Pola aktivitas kepergian sumber : analisa pribadi, 2017
Diagram 3. 1 Pola aktivitas kedatangan
102 • Pola Aktivitas Penguna 1
103 • Pola Aktivitas Penguna 2
104 • Pola Aktivitas Penguna 3
105 • Pola Aktivitas Pengunjung Umum dan Studi tour
106 • Pola Aktivitas Pengunjung Eksibisi
107 • Pola Aktivitas Pengunjung VIP
108 • Pola Aktivitas Pengelola
109 Diagram 3. 10 Pola aktivitas pengelola 2
110 Diagram 3. 11 Pola aktivitas pengelola 3
111 Diagram 3. 12 Pola aktivitas pengelola 4
112 d. Pola Ruang
- Pola ruang makro akan di jelaskan pada tabel berikut ini :
113 - Pola ruang mikro fasilitas utama akan di jelaskan pada tabel berikut
ini :
114 - Pola ruang mikro fasilitas penunjang akan di jelaskan pada tabel
berikut ini :
115 - Pola ruang mikro area pengelola akan di jelaskan pada tabel berikut
ini :
116 - Pola ruang mikro area servis akan di jelaskan pada tabel berikut ini :
117 e. Waktu Operasional Bangunan
Fasilitas Kegiatan Waktu Operasional Kantor
pelayanan
Cek In Senin - Minggu : > 14.00 Cek Out Senin - Minggu : < 12.00 Melayani registrasi
fasilitas
Senin - Minggu : 07.00-22.00
Melayani pemesanan fasilitas
Melayani pengunjung Melayani
konsultasi/pemesanan fasilitas
Pemantauan
perkembangan situasi Melayani keluhan pengguna dan pengunjung
Cafetaria / Kantin
Makan pagi Senin - Minggu : 08.00-09.00 Makan siang Senin - Minggu : 11.00-14.00 Makan malam Senin - Minggu : 17.30-20.30
Hot spot area Pelayanan akses wifi Senin - Minggu : 08.00-22.00
Laboratorium Kegiatan riset dan pengembangan
Senin - Minggu : 08.00-22.00
3D printing center
Kegiatan bersantai, menunggu / bertemu tamu
Senin - Minggu : 08.00-21.00
Workshop perakitan
Kegiatan merakit komputer dan laptop
118 komputer dan
laptop
Mini bank Mengambil uang di ATM Senin - Minggu : 00.00-24.00 ICT
Exhibition hall
Pelayanan penyewaan ruang stand eksibisi
Senin - Jumat : 08.00 - 17.00 Sabtu : 08.00 - 13.00
Kegiatan di ruang eksibisi
Sesuai jadwal eksibisi
ICT Convention
hall
Kegiatan seminar produk inovasi ICT
Senin - Jumat : 08.00 - 17.00 Sabtu : 08.00 - 13.00
Kegiatan di ruang konvensi
Sesuai jadwal acara dan pemesanan
Security * CCTV Senin - Minggu : 00.00-24.00
* Pelayanan keamanan dan ketertiban
Senin - Minggu : 00.00-24.00
* Pengawasan Genset, AHU, Chiller, Main Distribution Panel, Pompa
Senin - Minggu : 00.00-24.00
Cleaning Service Senin - Minggu : 04.00-06.00 ** Maintenance Senin - Minggu : 00.00-24.00
Keterangan :
* shitf pagi-malam shift pagi : 06.00-18.00 shift malam : 18.00-06.00 ** shift pagi-sing-malam shift pagi : 06.00-14.00
shift siang : 14.00-22.00 shift malam : 22.00-06.00 Tabel 3. 7 Waktu operasional bangunan
119 3.1.2 Studi Fasilitas
a. Pendekatan Jumlah Pelaku • Pengelola ICT Technopark
No Pelaku Jumlah Analisis
1 Direktur Eksekutif 1
2 Manager utama 1
3 Sekretaris Eksekutif 1
4 Wakil Direktur 1
5 Direktur operasional 1
6 Sekretaris 1
7 Kepala Divisi operasional dan maintenance
1
8 Sekretaris divisi operasional dan maintenance
1
9 Staff administrasi divisi operasional dan maintenance
2
10 Staff lapangan divisi operasional dan maintenance
2
11 Staff keamanan 18 6 @ 3x shift
12 Staff CCTV 6 3 @ 3x shift
13 Kepala divisi riset dan pengembangan(R&D) dan Pengelolaan
1
14 Sekretaris divisi riset dan pengembangan(R&D) dan Pengelolaan
1
15 Staff administrasi divisi 2
120
17 Staff fasilitas 2
18 Kepala divisi pelayanan 1
19 Sekretaris Manager divisi pelayanan 1 20 Staff administrasi divisi pelayanan 2
21 Staff website 2
22 Tour guide 2
23 Staff resepsionist 2
24 Kepala divisi finansial 1
25 Sekretaris Manager divisi keuangan 1 26 Staff administrasi divisi keuangan 2 27 Kepala divisi human resources 1 28 Sekretaris Manager divisi human
resources
1
29 Staff administrasi divisi marketing 2 30 Staff lapangan divisi human resources 4
31 Staff klinik 2
32 Staff Maintenance Teknis Bangunan 2 Teknisi MEE dan Genset 4 2 @ 2x shift
Teknisi AHU 4 2 @ 2x shift
Teknisi Pompa 4 2 @ 2x shift
Cleaning service 8
Staff keamanan - kepala keamanan 1
Staff keamanan - security 6 3 @ 2x shift
Staff keamanan - CCTV 4 2 @ 2x shift
121 Tabel 3. 8 Analisis Jumlah Pengelola Bangunan
Sumber analisis pribadi, 2017
• Pengguna ICT Technopark
Sasaran utama pengguna dari Laboratorium pada ICT Technopark ini adalah Pelajar, mahasiswa dan peneliti, Khususnya dari kota Semarang yang ingin menggunakan fasilitas laboratorium ini untuk kebutuhan riset dan pengembangan atau hanya menyewa saja tanpa ada timbal balik ke Technopark, sehingga untuk menghitung jumlah keseluruhan pengguna akan dilakukan survey pada beberapa universitas di kota semarang untuk melihat kebutuhan pada universitas di kota semarang untuk keperluan riset, berikut daftar Universitas di kota semarang yang memiliki fakultas dengan program studi terkait ICT/TIK :
- Universitas Diponogoro (UNDIP)
- Universitas Negeri Semarang (UNNES)
- Universitas Dian Nusantoro (UDINUS)
- Universitas STIKUBANK Semarang (UNISBANK)
- Universitas Semarang (USM)
- Sekolah Tinggi Ilmu Elektronika dan Komputer Semarang
(STEKOM)
- Universitas Aki (UNAKI)
- Universitas Katolik Soegijapranata (UNIKA)
122 - Universitas PGRI semarang
- Sekolah Tinggi Manajemen Informatika dan Komputer Pro
Visi semarang
Ket : Warna merah berarti universitas yang dijadikan sampel
penelitian
berdasarkan dari hasil survey serta analisa dan wawancara pada kampus UNDIP ternyata banyak terdapat kekurangan pada segi jumlah maupun fasilitas yang disediakan pada Laboratorium komputer kemudian pada survey selanjutnya pada kampus UDINUS pihak Universitas Dian Nuswantoro, untuk kebutuhan sebuah Inovation center, laboratorium komputer untuk keperluan edukasi maupun riset dengan skala besar, setidaknya dapat menampung ±500 orang yang dibagi ke dalam 12 laboratorium komputer besar, sehingga setidaknya setiap Laboratorium dapat menampung ±40 orang.
Sedangkan untuk keperluan riset dan pengembangan perangkat
lunak, web, basis data, dan jaringan serta dengan fokus spesifik riset,
berdasarkan survey pada lab. riset perangkat lunak pada Universitas Dian
Nuswantoro diasumsikan pada Inovation center membutuhkan minimal 2
laboratorium dengan kapasitas 15 orang sesuai dengan masing-masing
fungsinya yang dilengkapi peralatan komputer yang canggih serta meja
diskusi yang sesuai kebutuhan untuk riset.
Kemudian untuk keperluan riset Robotika dan pengolahan program
123 anlisa dengan fungsi sejenis, setidaknya dalam satu laboratorium robotik
dapat menampung ±20 orang yang dilengkapi beberapa laboratorium
pendukung(Lab. Sinyal Digital, Lab Komunikasi Digital, Lab. Gelombang
pendek(Microwave), Lab.Micro Processor).
Kebutuhan Lab. Robotic pada ICT technopark ini memiliki :
5 Unit Lab. Robotika dan Artificial Intelegence yang dapat
menampung ±20 orang setiap unit.
serta kebutuhan laboratorium pendukung (Lab. Sinyal Digital, Lab
Komunikasi Digital, Lab. Gelombang pendek, Lab.Micro Processor )unit masing – masing 1 unit. yang dapat menampung ±20 orang setiap unit.
Berikut jumlah pengguna Technopark berdasarkan hasil analisa dan
sruvey, fasilitas utama yang disediakan :
Fasilitas Jumlah Pengguna(orang)
Lab.Computer Aided Drawing(CAD) 5 x 15 orang=75 orang
Lab.Komputer besar 15 x 30 orang= 450 orang
Lab Komputer sedang 5 x 15 orang= 75 orang
Lab. Kecerdasan Buatan(AI) 1 x 15 orang = 15 orang
Lab. Rekayasa Perangkat Lunak 2 x 15 orang = 30 orang
Lab. Software and System security. 2 x 15 orang = 30 orang
124 Lab.Robotik dan Artificial
Intelegence(AI)
5 x 20 orang = 100 orang
Lab. Sinyal Digital
3 x 20 orang = 60 orang Lab.Gelombang pendek(Microwave)
Lab.Micro Processor
R.Workshop perakitan komputer 1 x 40 orang = 40 orang
Total pengguna 890 orang

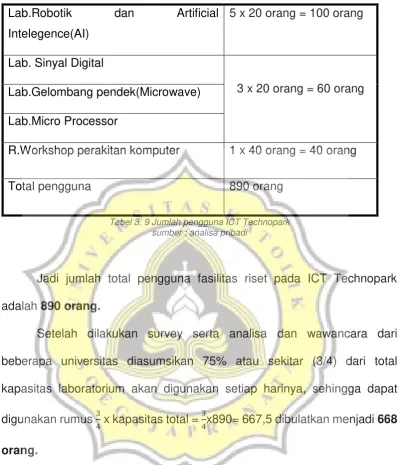

Tabel 3. 9 Jumlah pengguna ICT Technopark sumber : analisa pribadi
Jadi jumlah total pengguna fasilitas riset pada ICT Technopark
adalah 890 orang.
Setelah dilakukan survey serta analisa dan wawancara dari
beberapa universitas diasumsikan 75% atau sekitar (3/4) dari total
kapasitas laboratorium akan digunakan setiap harinya, sehingga dapat
digunakan rumus 3
4 x kapasitas total = 3
4x890= 667,5 dibulatkan menjadi 668
orang.
Serta karena disediakan fasilitas kantor sewa pada ICT Technopark
yang dapat menampung 160 orang, dan diasumsikan 85% dari kapasitas
tersebut akan selalu digunakan maka dapat digunakan rumus 85
100x160= 136
125 668 orang + 101 pengelola + 136 ( Pengguna kantor sewa ) = 905
pengguna
Sehingga dapat di asumsikan setiap hari 905 orang akan
menggunakan fasilitas laboratorium pada ICT technopark.
b. Studi Ruang Khusus
Melihat fungsi proyek adalah sebagai Technopark, maka studi ruang khusus yang akan penulis ambil adalah
- Lab. Computer aided drawing - Lab. Software and sistem security - Lab. Cloud computing
- Lab. komputer besar - Lab komputer sedang - Lab. 3D printing
- Lab. robotic dan artificial intelegence(AI)
- Ruang workshop perakitan komputer dan laptop - 3D printing center
- IT server database
126
- Perhitungan besaran
Lab. Computer Aided Design(CAD)
Kode Dimensi Luas
SRK 1 12,50m x 10,00m 125,00m2
Fasilitas unggulan: Komputer dengan spec unggulan serta ruang yang luas

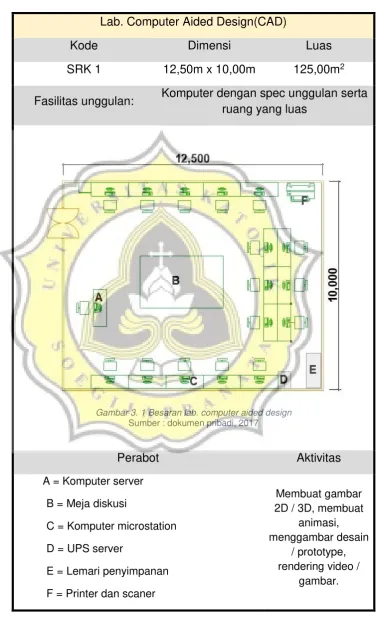

Gambar 3. 1 Besaran lab. computer aided design Sumber : dokumen pribadi, 2017
Perabot Aktivitas
A = Komputer server
B = Meja diskusi
C = Komputer microstation
D = UPS server
E = Lemari penyimpanan
F = Printer dan scaner
Membuat gambar 2D / 3D, membuat
animasi, menggambar desain
/ prototype, rendering video /
127 Lab. Software and System security.
Kode Dimensi Luas
SRK 2 12,50m x 10,00m 125,00m2
Fasilitas unggulan: Dilengkapi 2 buah komputer uji serta ruang yang luas

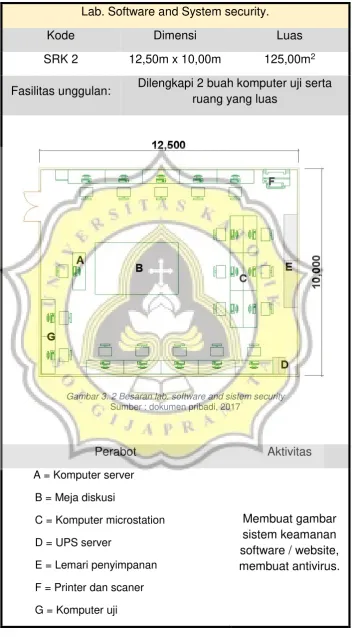

Gambar 3. 2 Besaran lab. software and sistem security Sumber : dokumen pribadi, 2017
Perabot Aktivitas
A = Komputer server B = Meja diskusi
C = Komputer microstation
D = UPS server
E = Lemari penyimpanan
F = Printer dan scaner
G = Komputer uji
128 Lab. Cloud computing
Kode Dimensi Luas
SRK 3 14,72m x 10,00m 147,20m2
Fasilitas unggulan: Terdapat ruang server yang hanya dapat digunakan lab tersebut
Gambar 3. 3 Besaran lab. cloud computing Sumber : dokumen pribadi, 2017
Perabot Aktivitas
A = Komputer server
B = Lemari penyimpanan
C = Printer dan scaner
D = Komputer client
E = Locker penyimpanan
F = UPS server
G = Rack server
Mempelajari dan memahami
cara kerja cloud computing, melakukan riset
mengenai cloud computing,
membuat fasilitas cloud
129 Lab. Komputer besar
Kode Dimensi Luas
SRK 4 14,60m x 15,00m 219,00m2
Fasilitas unggulan: Dapat digunakan untuk kapasitas besar (30 orang)
Gambar 3. 4 Besaran lab. komputer besar Sumber : dokumen pribadi, 2017
Perabot Aktivitas
A = Komputer server
B = Lemari penyimpanan
C = Printer dan scaner
D = Komputer client
E = Locker penyimpanan
F = UPS server
Melakukan riset skala besar, mempelajari
sistem komputer, mempelajari
130 Lab. Komputer sedang
Kode Dimensi Luas
SRK 5 14,60m x 10,00m 146,00m2
Fasilitas unggulan: Dapat digunakan untuk kapasitas yang ideal (15 orang)
Gambar 3. 5 Besaran lab. komputer sedang Sumber : dokumen pribadi, 2017
Perabot Aktivitas
A = Komputer server
B = Lemari penyimpanan
C = Printer dan scaner
D = Komputer client
E = Locker penyimpanan
F = UPS server
Melakukan riset skala besar, mempelajari
sistem komputer, mempelajari jaringan komputer, melakukan riset software dan
131 Lab. 3D printing
Kode Dimensi Luas
SRK 6 17,10m x 12,00m 205,20m2
Fasilitas unggulan:
Terdapat fasilitas printing 3D dan dilengkapi meja yang besar untuk
merakit prototype.

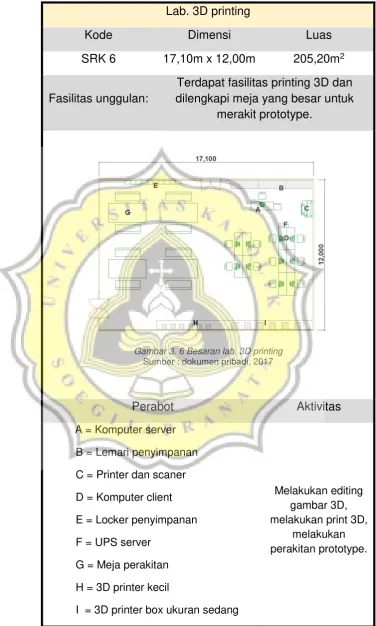

Gambar 3. 6 Besaran lab. 3D printing Sumber : dokumen pribadi, 2017
Perabot Aktivitas
A = Komputer server
B = Lemari penyimpanan
C = Printer dan scaner
D = Komputer client
E = Locker penyimpanan
F = UPS server
G = Meja perakitan
H = 3D printer kecil
I = 3D printer box ukuran sedang
Melakukan editing gambar 3D, melakukan print 3D,
132 Lab. Robotic dan artificial intelgence(AI)
Kode Dimensi Luas
SRK 7 14,60m x 15,00m 219,00m2
Fasilitas unggulan:
Dalam fasilitas ini disediakan beberapa instrumen contoh untuk merakit robot
yang dapat memudahkan mendesai sebuah prototype.
Gambar 3. 7 Besaran lab. Robotic dan Artificial Intelegence(AI) Sumber : dokumen pribadi, 2017
Perabot Aktivitas
A = Komputer server
B = Lemari penyimpanan
Melakukan programing robot,
pengaplikasian program ke robot,
133 C = Printer dan scaner
D = Komputer client dan meja perakitan
E = Locker penyimpanan
F = UPS server
Ruang workshop Perakitan komputer dan laptop
Kode Dimensi Luas
SRK 8 22,00m x 12,00m 264,00m2
Fasilitas unggulan: Tempat ini dikususkan untuk merakit komputer dan laptop
Gambar 3. 8 Besaran Ruang workshop perakitan Sumber : dokumen pribadi, 2017
Perabot Aktivitas
A = Komputer server
B = Lemari penyimpanan
C = Printer dan scaner
D = Meja praktek
134 3D printing center
Kode Dimensi Luas
SRK 9 17,10m x 12,00m 205,20m2
Fasilitas unggulan:
Terdapat fasilitas printing 3D dan dilengkapi meja yang besar untuk
merakit prototype.
Gambar 3. 9 Besaran 3D printing center Sumber : dokumen pribadi, 2017
Perabot Aktivitas
A = Komputer server
B = Lemari penyimpanan
C = Printer dan scaner
D = Komputer client
E = Locker penyimpanan
Melakukan editing gambar 3D, melakukan print 3D,
135 F = UPS server
G = Meja perakitan
H = 3D printer kecil
I = 3D printer box ukuran sedang
3D printing center
Kode Dimensi Luas
SRK 10 7,60m x 4,00m 30,40m2
Fasilitas unggulan:
Menyediakan fasilitas internet data center / cloud computing yang dapat
digunakan oleh seluruh kalangan.
Gambar 3. 10 Besaran 3D printing center Sumber : dokumen pribadi, 2017
Perabot Aktivitas
A = Rack server set
B = Ruang control
Melakukan pengecekan server
136 Lab. Riset dan kantor Sewa
Kode Dimensi Luas
SRK 11 12,50m x 10,00m 125,00m2
Fasilitas unggulan:
Ruang yang luas serta dsediakan meja diskusi,yang akan memudahkan dalam melakukan diskusi saat dilakukan riset.
Gambar 3. 11 Besaran lab. computer aided design Sumber : dokumen pribadi, 2017
Perabot Aktivitas
A = Komputer server
B = Meja diskusi
C = Komputer microstation
D = UPS server
E = Lemari penyimpanan
F = Printer dan scaner
Membuat gambar 2D / 3D, membuat
animasi, menggambar desain
/ prototype, rendering video /
137 Melihat studi ruang khusus diatas, maka dapat disimpulkan bahwa luas :
• Lab. Computer AIded Design(CAD) = 125,00m2
• Lab. Software and sistem security = 125,00m2
• Lab. Cloud computing = 147,20m2
• Lab. Komputer besar = 219,00m2
• Lab. Komputer sedang = 146,00m2
• Lab. 3D printing = 205,20m2
• Lab. Robotic dan artificial intelegence(AI) = 219,00m2
• R.workshop perakitan komputer dan laptop = 264,00m2
• Lab. riset dan kantor sewa = 125,00m2
• 3D printing center = 205,20m2
138 c. Studi Kebutuhan Luas Ruang
Studi terhadap kebutuhan luas setiap ruang didalam bangunan ICT Technopark ini berdasarkan pada standard dan analisis yang terdapat dalam :
Survey : Studi survey
Analisa : Studi berdasarkan analisa proyek sejenis dan asumsi Studi terhadap literature :
Neufert Architect Data
Fred lawson Congress, convention & exhibition facilities
Time Saver Standard, Joseph D. Ciara SRK : Studi ruang khusus
Sedangkan untuk perhitungan sirkulasi berdasarkan pada buku
Time Saver Standart for Building Type 2nd Edition, sebagai berikut : • 5% - 10 % = Sirkulasi minimum
• 20% = Kebutuhan akan keleluasaan sirkulasi
• 30% = Tuntutan kenyamanan fisik • 40% = Tuntutan kenyamanan psikologis
• 50% = Tuntutan sesuai dengan spesifik
kegiatan
139 • Fasilitas Utama Privat Pengguna
Ruang Jumlah
ruang Aktivitas Studi Luas (m2)
Kapasitas Perhitungan Luas ruang
total (m2)
Orang Unit Set perabot Luas (m2) Sirkulasi
Lab.Computer Aided
Design(CAD) 5
Mendesain,menggambar dan mendesain prototype, membuat
animasi, rendering gambar, rendering video.
SRK 1 125 16 orang -
Komputer server + meja + kursi 1 Set 3 m2
30% 750
PC komputer microstation + meja + kursi 15 Set 45 m2
UPS Server 1 Unit 0,8 m2
Printer + Scaner 1 unit 0,24 m2
Projector 1 Paket 0,18 m2
Screen projector 1 Unit 6 m2
Meja diskusii 1 Unit 8 m2
Lab.Software and
system security 2
Melakukan riset membuat antivirus/sistem
keamanan, membuat sistem keamanan situs,melakukan riset
sistem keamanan software.
Membuat sistem
140
Meja diskusii 1 Unit 8 m2
Lab.Rekayasa
perangkat lunak 2
Membangun suatu program dan merancang
program agar reuseable,mengupgrade suatu program.membuat
SKPL(standard kebutuhan perangkat lunak) dan DPPL(Design
perancangan perangkat lunak).
SRK 11 125 16 orang -
Komputer server 1 Set 3 m2
30% 250
PC komputer microstation + meja + kursi 15 Set 45 m2
UPS Server 1 Unit 0,8 m2
Printer + Scaner 1 unit 0,24 m2
Projector 1 Paket 0,18 m2
Screen projector 1 Unit 6 m2
Meja diskusii 1 Unit 8 m2
Lab.Cloud computing 2
Melakukan riset mengenai cloud computing, membuat situs cloud computing.
SRK 3 147,2 16 orang -
Screen projector 1 Unit 0,8 m2
Rack server 2 set 0,72 m2
Lab.Computer besar 15
Duduk, mempelajari software, melakukan riset
skala besar, mendengarkan penjelasan teori
Survey,
Screen projector 1 Unit 0,8 m2
Lemari penyimpanan 3 Unit 4,2 m2
Lab. Computer
sedang 5
Duduk, mempelajari software, mempelajari software, mendengarkan
penjelasan teori
141
Printer + Scaner 1 unit 0,24 m2
Projector 1 Paket 0,18 m2
Screen projector 1 Unit 0,8 m2
Lemari penyimpanan 3 Unit 4,2 m2
Lab.Robotik dan
Artificial Intelegence 5
Melakukan riset mengenai kecerdasan buatan,mendesain dan merancang kecerdasan
buatan untuk di aplikasikan ke robot.
Survey,
Screen projector 1 Unit 0,8 m2
Lemari penyimpanan 5 Unit 6 m2
Modul praktikum robot(ROBOT TRAINER)20 Unit 32 m2
Modul praktikum mikro kontroler 20 Unit 28 m2
Lab.Pengolahan
sinyal digital 1
Melakukan riset mengenai sinyal digital,
Survey,
Screen projector 1 Unit 0,8 m2
Lemari penyimpanan 5 Unit 6 m2
Osiloskop 20 Unit 0,4 m2
Function generator 20 Unit 0, 8 m2
Digital multimeter 20 Unit 0,2 m2
Elektronik trainer kit 20 Unit 2,4 m2
142 Lab.Gelombang
pendek(Microwave)
Melakukan riset mengenai pemanfaatan
gelombang mikro
Analisa PC Komputer client + meja + kursi 20 Set 80 m2
UPS Server 1 Unit 0,8 m2
Printer + Scaner 1 unit 0,24 m2
Projector 1 Paket 0,18 m2
Screen projector 1 Unit 0,8 m2
Lemari penyimpanan 5 Unit 6 m2
Spectrum analyzer 10 Unit 0,8 m2
Signal generator 10 Unit 0,8 m2
Vector network analyzer 10 Unit 0,8 m2
Lab.Micro prosesor 1
Mempelajari cara kerja mikro prosesor, melakukan riset mengenai penggunaan
mikroprosesor
Screen projector 1 Unit 0,8 m2
Lemari penyimpanan 5 Unit 6 m2
Mikroprosesor trainer kit 10 Unit 0,8 m2
Mikroprosesor interface trainer kit 10 Unit 0,8 m2
R.workshop perakitan
komputer dan laptop 1
Melakukan perakitan komputer dan laptop.
Survey,
SRK 8 3m2/orang 41 orang
Meja perakitan + kursi 8 Unit 24 m2
30% 204
UPS Server 1 Unit 0,8 m2
Lemari penyimpanan 15 Unit 18 m2
Projector 1 Paket 0,18 m2
Screen projector 1 Unit 0,8 m2
Printer + Scaner 1 unit 0,24 m2
143 Melakukan print
3D,melakukan printing prototype
SRK 6 PC Komputer client + meja + kursi 20 Set 80 m2
UPS Server 1 Unit 0,8 m2
Printer + Scaner 1 unit 0,24 m2
3D printer plastic(UP 3D Printer)(ukuran kecil) 12
Unit 0,96 m2
3D printer plastic(UP 3D Printer Box)(ukuran
sedang) 12 Unit 1,5 m2
Meja perakitan/praktek + kursi 4 set 12 m2
Training room/Ruang
kelas teori 2
Melakukan kegiatan pelatihan, mempelajari teori-teori pemrograman.
Neufert 2m2/orang 26 orang -
Komputer server + meja + kursi 1 Set 3 m2
30% 218,4
Projector 1 Paket 0,18 m2
Screen projector 1 Unit 0,8 m2
Meja + kursi 25 set 50 m2
Ruang rapat 1 Melakukan rapat Neufert 2m2/orang 25 orang -
Meja rapat,Kursi 1 set 32 m2
30% 64
Projector 1 Paket 0,18 m2
Screen projector 1 Unit 0,8 m2
Lemari penyimpanan 1 Unit 2,4 m2
Ruang rekaman
audio 2
Melakukan rekaman audio
Lemari penyimpanan 1 Unit 2,4 m2
Ruang motion capture dan green
screen
2 Merekam gerakan dan mengedit gambar
Survey,
analisa 20 - -
Projector 1 Paket 0,18 m2
30% 52
Lemari penyimpanan 1 Unit 2,4 m2
PC Komputer client + meja + kursi 2 Set 8 m2
LUAS TOTAL 8.820,88
sirkulasi ruang (10%) 9702,97
Tabel 3. 10 Perhitungan luas area privat pengguna
144 • Fasilitas utama Publik Pengguna
Ruang Jumlah
ruang Aktivitas Studi Luas (m2)
Kapasitas Perhitungan Luas ruang
total (m2)
Orang Unit Set perabot Luas (m2) Sirkulasi
Resepsionist 1 Registrasi, check out,
menunggu Survey 240 22 orang - Meja, sofa, kursi,meja resepsionis - - 240
Main lobby 1 Makan dan
Minum,menunggu Fred lawson 0,3m2/orang
100
orang - Meja, kursi, 30 30% 40
Lobby convention hall 1 Makan dan
Minum,menunggu Neufert 0,5m2/orang
150
orang - Meja,kursi
75 30% 97,5
Lobby eksibisi 1 Makan dan
Minum,menunggu Neufert 0,5m2/orang
150
orang - Meja kursi
75 30% 75
ICT Convention Hall 1 seminar,mendengarkan Mendengarkan presentasi.
Gudang 2 Menyimpan alat untuk
persiapan Analisa 30 m2 - - - 30% 39
Panggung 1 ,pertunjukan dan Untuk seminar workshop
Survey,
Analisa 300 m2 - - kursi, meja panggung
30%
390 Ruang alat dan
persiapan 1
Untuk persiapan sebelum
acara Analisa 15 m2 - - Meja, kursi
30%
19,5
Ruang monitor 2 dalam ruang pamer dan Untuk memonitor acara konvensi
Analisa 10 m2 - - Meja, kursi, komputer set
30%
26
ICT Exhibition Hall 1
Melihat produk inovasi dari technopark,melihat alat – alat laboratorium
TIK,melihat produk-produk terbaru dunia TIK
Fred lawson, Analisa survey
15m2/stand - 100 stand - - 40% 1500
Hall 1 seminar,mendengarkan Mendengarkan presentasi.
Neufert 0,5m2/orang 200
orang - - 50 30% 130
Ruang serbaguna 1 ,untuk kegiatan saat Duduk diperlukan
Analisa 36m2 20 orang - Meja,kursi,lemari penyimpanan 25 30% 48
Kantor sewa 10 Duduk, melakukan
pekerjaan, broswing SRK 11 125 16 orang - Meja, kursi, komputer set, proyektor - 30% 1250
LUAS TOTAL 4.505
sirkulasi ruang (10%) 4955,5
Tabel 3. 11 Perhitungan luas area publik pengguna
145 • Fasilitas Penunjang
Ruang Jumlah
ruang Aktivitas Studi Luas (m2)
Kapasitas Perhitungan Luas ruang
total (m2)
Orang Unit Set perabot Luas (m2) Sirkulasi
Cafetaria 1 Makan,minum,melayani
pengunjung Survey 2m2/orang 100 -
set meja kursi 2 orang set meja kursi 4 orang set meja kasir + kursi
- 30% 200
Mini bank 1 Mengambil uang Survey 2,25m2/unit 5 - 11,25 m2 40% 15,75
Seating group 1 Menunggu,duduk dan mengobrol dan bersosialisasi
Analisa 0,5m2/orang 20 - Kursi 100 m2 30% 130
Hotspot area 1
Menikmati akses wifi ,surfing di internet,mendownload
aplikasi dan program
Analisa 2m2/orang 30 - Meja,kursi 60 m2 30% 80
Klinik 1 Berobat, konsultasi Survey 32.9 - - Meja, kursi, rak, tempat tidur periksa - 32.9
3D printing center 1 Melakukan printing 3D Analisa,
SRK 6 205,2 - -
3D printer plastic(UP 3D Printer)(ukuran kecil)
12 Unit 0,96 m2
3D printer plastic(UP 3D Printer Box)(ukuran
sedang) 12 Unit 1,5 m2
Meja perakitan/praktek + kursi 4 set 12 m2
R.rapat virtual 1 Melakukan rapat Neufert 2m2/orang 25 orang -
Meja rapat,Kursi 1 set 32 m2
30% 64
Projector 1 Paket 0,18 m2
Screen projector 1 Unit 0,8 m2
Lemari penyimpanan 1 Unit 2,4 m2
Ruang locker 1 mengambil barang di Mentimpan dan locker
Analisa 15m2 Locker 15 m2 20% 18
Kamar mandi 1 BAB/BAK Neufert 2m2/orang 15 orang 20 Washtafel,closet 30 m2 20% 36
146
sirkulasi ruang (10%) 860.03
Tabel 3. 12 Perhitungan luas fasilitas penunjang
Sumber : analisa pribadi, 2017
• Area Privat Pengelola
Ruang Jumlah
ruang Aktivitas Studi Luas (m2)
Kapasitas Perhitungan Luas ruang
total (m2)
Orang Unit Set perabot Luas (m2) Sirkulasi
Ruang direktur utama 1 Bekerja dimeja Analisa 15m2 1 orang - Meja, sofa, kursi,meja resepsionis - - 15
Kantor manager utama
1 Bekerja dimeja Analisa 12m2 1 orang - Meja, kursi, lemari - - 12
Kantor wakil direktur 1 Bekerja dimeja Analisa 12m2 1 orang - Meja,kursi,lemari - - 12
Kantor sekretaris eksekutif 1 Bekerja dimeja Analisa 12m2 1 orang Meja,kursi,lemari 12
Kantor sekretaris 1 Bekerja dimeja Analisa 12m2 2 orang - Meja,kursi,lemari - - 12
Ruang tamu
1 Menjamu tamu Analisa 15 m2 5 orang -
set meja kursi 2 orang set meja kursi 4 orang set meja kasir + kursi
- - 15
Kantor direktur operasional 1 Bekerja dimeja Analisa 12m2 2 orang - Meja,kursi,lemari - - 12
Kantor Divisi operasional dan
maintenance 1 Bekerja dimeja Analisa 9m2 4 orang - Meja,kursi - - 9
Kantor divisi riset dan pengembangan(R&D) dan pengelolaan
1 Bekerja dimeja Analisa 9m2 4 orang - Meja,kursi - - 9
Kantor divisi pelayanan 1 Bekerja dimeja Analisa 9m2 4 orang - Meja,kursi - - 9
Kantor divisi finansial 1 Bekerja dimeja Neufert 4,5m2/orang 2 orang - Kursi 9 m2 - 23.92
Ruang arsip
1 Memeriksa arsip Neufert 3,6m2/10.000
147
Tabel 3. 13 Perhitungan luas area privat pengelola
Sumber : analisa pribadi, 2017
• Area Publik Pengelola
Ruang Jumlah
ruang Aktivitas Studi Luas (m2)
Kapasitas Perhitungan Luas ruang
total (m2)
Orang Unit Set perabot Luas (m2) Sirkulasi
Seating grup 1 Duduk Analisa - 20 orang 20 Kursi 0.46 m2 20% 11.04
Kantin 1 Makan dan minum Analisa - 40 orang 40 Kursi 0.46 m2 40% 25.76
LUAS TOTAL 36,8
sirkulasi ruang (20%) 44,16
Tabel 3. 14 Perhitungan luas area publik pengelola
Sumber : analisa pribadi, 2017
• Area Servis
Ruang Jumlah
ruang Aktivitas Studi Luas (m2)
Kapasitas Perhitungan Luas ruang
total (m2)
Orang Unit Set perabot Luas (m2) Sirkulasi
Dropoff 1
Menaikkan dan menurunkan
penumpang
Analisa - 2 mobil 2 Mobil 15 m2 70% 51
Ruang genset 1 - Analisa 64m2/unit - - Genset 1 Unit 29.28 m2 20% 35.136
Ruang kontrol
dan teknis 1 Neufert 2m2/orang 3 orang - - - - 6
Ruang smart
panel 1 - Analisa - - - Panel - 30% 39
Ruang IT server
148
Dapur 1 Memasak Analisa 10 3 orang - - - - 10
Ruang CCTV dan
IBMS 1
Bekerja dimeja,mengamati
setiap ruang dan fasilitas
Analisa 25m2 2 orang Meja pengamatan,komputer 8 m2 - 25
Ruang istirahat
security 1
Istirahat Analisa 7,5m2 2 orang - - 2 7,5
Loading dock Menaikan,menurunkan
barang Neufert 14,80x2,50m2/kendaraan - 2 - 74
LUAS TOTAL 440,716
sirkulasi ruang (10%) 484,78
Tabel 3. 15 Perhitungan luas area servis
Sumber : analisa pribadi, 2017
• Area Aktivitas Khusus
Ruang Jumlah
ruang Aktivitas Studi Luas (m2)
Kapasitas Perhitungan Luas ruang
total (m2)
Kamar mandi
pria(mushola) 2 BAB/BAK Neufert 2m2/orang 2 orang - Washtafel,closet 20% 4,8
Kamar mandi perempuan (mushola)
2 BAB/BAK Neufert 2m2/orang 2 orang - Washtafel,closet 20% 4,8
Open Space 1 Duduk, mengobrol Analisa 450 - seating group, solar tree 70% 765
LUAS TOTAL 905
sirkulasi ruang (20%) 1086
Tabel 3. 16 Perhitungan luas area aktivitas khusus
149 • Luas Bangunan Total
Berikut adalah perhitungan kebutuhan luas total bangunan ICT Technopark:
FASILITAS KEBUTUHAN LUAS
Fasilitas utama privat pengguna 9702,97 m2
Fasilitas utama publik pengguna 4955,5 m2
Fasilitas penunjang 860.03 m2
Area privat pengelola 209,472 m2
Area publik pengelola 44,16 m2
Area servis 484,78 m2
Area aktivitas khusus 1806 m2
TOTAL : 17.342,912 m2 +10% untuk sirkulasi antar area, seperti tangga darurat (flow traffic)
= 19.077,2032 m
2Tabel 3. 17 Perhitungan total kebutuhan luas bangunan
Sumber : analisa pribadi, 2017
150 d. Studi Luasan Area Parkir
Data :
- Jumlah pengelola bangunan : 101 orang - Luas kebutuhan parkir 1 motor : 2m2 - Luas kebutuhan parkir 1 mobil : 15m2 - Luas kebutuhan parkir 1 bus : 30m2
• Parkir Pengelola ICT Technopark
Asumsi :
- 20% pengelola membawa mobil - 60 % pengelola membawa motor - 20% berjalan kaki/ angkutan umum. Perhitungan :
- Membawa mobil
20% x 101 orang = 20 orang
Lp = A x Lpm Lp = 20 x 15m2
Lp = 300m2
Keterangan :
Lp = luas kebutuhan parkir A = jumlah kendaraan
Lpmo = luas kebutuhan parkir 1 kendaraan
- Membawa motor
151 Lp = A x Lpm
Lp = 60 x 2m2
Lp = 120m2
Keterangan :
Lp = luas kebutuhan parkir A = jumlah kendaraan
Lpmo = luas kebutuhan parkir 1 kendaraan
- Luas Total kebutuhan parkir pengelola
LPT = Lp motor + Lp mobil + SIR x (Lp motor + Lp mobil)
LPT = 120m2 + 300m2 + 70% x (120m2 + 300m2)
LPT = 420m2 + 294m2 LPT = 714m2
Keterangan :
Lp motor = luas kebutuhan parkir total motor Lp mobil = luas kebutuhan parkir total mobil LPT = luas kebutuhan parkir total
SIR = kebutuhan sirkulasi
Catatan :
70% karena kendaraan membutuhkan banyak pergerakan
• Parkir Pengguna
Kebutuhan parkir terhadap pengguna yang bertujuan untuk menggunakan fasilitas lab di Technopark.
Asumsi :
152
- 50% pengguna lainnya menganggkut 2 orang - 60% dari total pengguna menggunakan motor dan setiap
- 50% pengguna motor menganggkut 2 orang - 50% pengguna lainnya menganggkut 1 orang
Perhitungan :
- Membawa mobil
40% x 905 orang = 362 orang membawa mobil
50% x 362 = 181
181/4 = 46 mobil mengangkut 4 orang
181/2 = 91 mobil mengangkut 2 orang
sehingga total terdapat 137 mobil
Lp = A x Lpm Lp = 137 x 15m2
Lp = 2055m2
Keterangan :
Lp = luas kebutuhan parkir A = jumlah kendaraan
Lpm = luas kebutuhan parkir 1 kendaraan
- Membawa motor
60% x 905 orang = 543 orang membawa motor
50% x 543 = 272
272/2 = 136 motor mengangkut 2 orang
153 Sehingga total terdapat 408 motor
Lp = A x Lpm Lp = 408 x 2m2
Lp = 816m2
Keterangan :
Lp = luas kebutuhan parkir A = jumlah kendaraan
Lpmo = luas kebutuhan parkir 1 kendaraan
- Luas Total kebutuhan parkir pengguna Technopark
LPT = Lp motor + Lp mobil + SIR x (Lp motor + Lp mobil)
LPT = 816m2 + 2055m2 + 70% x (816m2 + 2055m2)
LPT = 2871m2 + 2009,7m2 LPT = 4880,7m2
Keterangan :
Lp motor = luas kebutuhan parkir total motor Lp mobil = luas kebutuhan parkir total mobil LPT = luas kebutuhan parkir total
SIR = kebutuhan sirkulasi Catatan :
70% karena kendaraan membutuhkan banyak pergerakan
• Parkir Pengunjung Eksibisi
154 Diasumsikan pengunjung Eksibisi adalah 1000 orang karena kapasitas ruang eksibisi adalah 1000 orang dan dianggap datang secara bersamaan pada waktu tertentu.
Asumsi :
- 40% dari total pengunjung menggunakan mobil dan : - 50% pengunjung mobil menganggkut 4 orang - 50% pengunjung lainnya menganggkut 2 orang - 60% dari total pengguna menggunakan motor
Perhitungan :
- Membawa mobil
40% x 1000 orang = 400 orang membawa mobil
50% x 400 = 200
200/4 = 50 mobil mengangkut 4 orang
200/2 = 100 mobil mengangkut 2 orang
sehingga total terdapat 150 mobil
Lp = A x Lpm Lp = 150 x 15m2
Lp = 2250m2
Keterangan :
Lp = luas kebutuhan parkir A = jumlah kendaraan
Lpm = luas kebutuhan parkir 1 kendaraan
- Membawa motor
155 600/2 = 300 motor mengangkut 2 orang
Sehingga total terdapat 300 motor
Lp = A x Lpm
Lp = 300 x 2m2
Lp = 600 m2
Keterangan :
Lp = luas kebutuhan parkir A = jumlah kendaraan
Lpmo = luas kebutuhan parkir 1 kendaraan
- Luas Total kebutuhan parkir pengunjung eksibisi Technopark
LPT = Lp motor + Lp mobil + SIR x (Lp motor + Lp mobil)
LPT = 600m2 + 2250m2 + 70% x (600m2 + 2250m2)
LPT = 2850m2 + 1995m2 LPT = 4845m2
Keterangan :
156 LPT = luas kebutuhan parkir total
SIR = kebutuhan sirkulasi Catatan :
70% karena kendaraan membutuhkan banyak pergerakan
• Parkir Khusus
Kebutuhan parkir khusus ini dikhususkan untuk pengunjung khusus seperti studi tour atau VIP.
Diasumsikan pengunjung studi tour adalah 100 orang dengan menggunakan bus pariwisata berkapasitas 40 orang, serta pengunjung VIP adalah 20 orang yang semuanya menggunakan mobil vip.
Perhitungan :
1.pengunjung studi tour
- Membawa bus(1 bus membawa 40 orang)
100 /40 orang = 2,5 dibulatkan menjadi 3 Bus +1 sebagai cadangan
Sehingga total terdapat 4 Bus
Lp = A x Lpm Lp = 4 x 30m2
Lp = 120m2
157 Lp = luas kebutuhan parkir
A = jumlah kendaraan
Lpm = luas kebutuhan parkir 1 kendaraan
- Mobil VIP
20/4 = 5 mobil mengangkut 4 orang
Sehingga total terdapat 5 mobil
Lp = A x Lpm Lp = 5 x 15m2
Lp = 75 m2
Keterangan :
Lp = luas kebutuhan parkir A = jumlah kendaraan
Lpmo = luas kebutuhan parkir 1 kendaraan
- Luas Total kebutuhan parkir Khusus Technopark
LPT = Lp bus + Lp mobil VIP + SIR x (Lp bus + Lp mobil VIP)
LPT = 120m2 + 75m2 + 70% x (120m2 + 75m2)
LPT = 195m2 + 136,5m2 LPT = 331,5m2
Keterangan :
Lp motor = luas kebutuhan parkir total motor Lp mobil = luas kebutuhan parkir total mobil LPT = luas kebutuhan parkir total
SIR = kebutuhan sirkulasi Catatan :
158 • Total Luas Kebutuhan Parkir Bangunan
Nama area Tipe Kendaraan
Jumlah
kendaraan Luas Luas parkir
pengelola
Sepeda motor Mobil
60 20
714m2
Luas parkir pengguna
Sepeda motor Mobil
408 137
4880,7m2
Luas parkir pengunjung eksibisi
Sepeda motor Mobil
300 150
4845m2
Parkir khusus Bis
Mobil VIP
4 5
331,5m2
Luas Total 10.771,2m2
Tabel 3. 18 Total luas kebutuhan parkir bangunan Sumber : Analisa pribadi, 2017
e. Citra Arsitektural
Pada bangunan ICT Technopark ini berfungsi sebagai tempat edukasi, riset dan pengembangan, inkbator bisnis dan komersialisasi inovasi, citra fungsi ini akan dijadikan pedoman pedoman sebagai citra fisik dari bangunan.
Berikut adalah contoh studi yang menjadi tolok ukur untuk memwujudkan citra fisik dari bangunan Technopark ini :
• Suasana dari bangunan yang diciptakan oleh warna dominan dari
bangunan yang sesuai dengan institusi yang memiliki ICT Technopark ini.
• Penataan ruang luar sehingga dapat bersinergi dengan ruang
159 • Penerapan tema bangunan yang dipilih berdasarkan kesesuaian
fungsi dan kesesuaian konteks lingkungan.
• Menampilkan kesan teknologi kekinian sebagai wujud pesan
kepada orang yang melihat bahwa desain dari bangunan sesuai untuk melambangkan fungsinya.
• Pengolahan detail dari bangunan serta meperhatikan unsur
kelokalan kota semarang
Dari poin diatas, diharapakan bangunan akan dapat menunjukkan citra arsitektural yang sesuai dengan fungsinya.
3.2 Analisa Pendekatan Sistem Bangunan
3.2.1 Studi Sistem Struktur dan Enclosure
a. Studi sistem struktur

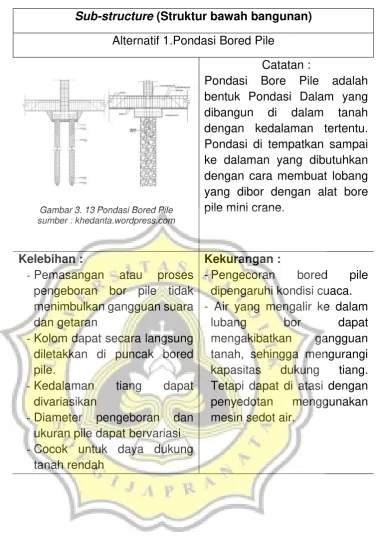

Studi terhadap system struktur akan dikelompokkan menjadi 3,yaitu sub-structure, whole-structure, dan upper-structure yang akan diberikan beberapa pertimbangan struktur sesuai daya dukung
tanah serta kebutuhan bangunan :
160 Peta jenis tanah wilayah semarang barat
Jenis tanah yang ada di wilayah semarang berdasarkan hasil analisa “kajian arahan rencana pola ruang berbasis mitigasi bencana
kawasan pesisir barat kota semarang” terdiri dari 3 jenis, yaitu
Aluvial, Asosiasi aluvial kelabu, dan Mediteran coklat tua. Jenis tanah aluvial berada di sepanjang bagian utara wilayah semarang barat. Sedangkan sebagian kecil semarang barat memiliki jenis tanah Medirean coklat tua. Berikut adalah tabel luasan jenis tanah tersebut.
JenisTanah Luas(m2)
Aluvial 31620974
AsosiasiAluvialKelabu 18361351 MediteranCoklatTua 1803654
Gambar 3. 12 Peta Penyebaran Jenis Tanah Area Semarang Barat
