BALAI WILAYAH SUNGAI KALIMANTAN IV SAMARINDA

(1)

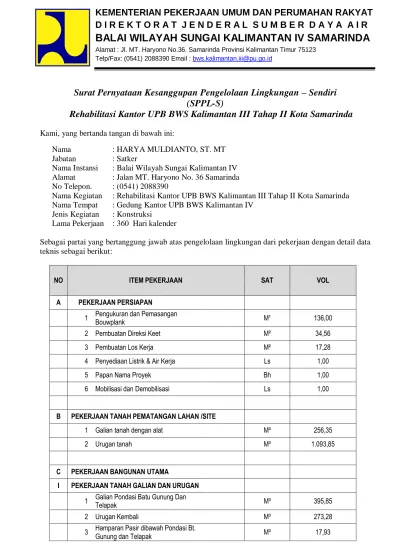

Surat Pernyataan Kesanggupan Pengelolaan Lingkungan – Sendiri (SPPL-S)

Rehabilitasi Kantor UPB BWS Kalimantan III Tahap II Kota Samarinda

Kami, yang bertanda tangan di bawah ini:

Nama : HARYA MULDIANTO, ST. MT

Jabatan : Satker

Nama Instansi : Balai Wilayah Sungai Kalimantan IV Alamat : Jalan MT. Haryono No. 36 Samarinda No Telepon. : (0541) 2088390

Nama Kegiatan : Rehabilitasi Kantor UPB BWS Kalimantan III Tahap II Kota Samarinda Nama Tempat : Gedung Kantor UPB BWS Kalimantan IV

Jenis Kegiatan : Konstruksi

Lama Pekerjaan : 360 Hari kalender

Sebagai partai yang bertanggung jawab atas pengelolaan lingkungan dari pekerjaan dengan detail data teknis sebagai berikut:

NO ITEM PEKERJAAN SAT VOL

A PEKERJAAN PERSIAPAN

1 Pengukuran dan Pemasangan Bouwplank M¹ 136,00

2 Pembuatan Direksi Keet M² 34,56

3 Pembuatan Los Kerja M² 17,28

4 Penyediaan Listrik & Air Kerja Ls 1,00

5 Papan Nama Proyek Bh 1,00

6 Mobilisasi dan Demobilisasi Ls 1,00

B PEKERJAAN TANAH PEMATANGAN LAHAN /SITE

1 Galian tanah dengan alat M³ 256,35

2 Urugan tanah M³ 1.093,85

C PEKERJAAN BANGUNAN UTAMA

I PEKERJAAN TANAH GALIAN DAN URUGAN

1 Galian Pondasi Batu Gunung Dan Telapak M³ 395,85

2 Urugan Kembali M³ 273,28

3 Hamparan Pasir dibawah Pondasi Bt. Gunung dan Telapak M³ 17,93

KEMENTERIAN PEKERJAAN UMUM DAN PERUMAHAN RAKYAT D I R E K T O R A T J E N D E R A L S U M B E R D A Y A A I R

BALAI WILAYAH SUNGAI KALIMANTAN IV SAMARINDA

Alamat : Jl. MT. Haryono No.36. Samarinda Provinsi Kalimantan Timur 75123 Telp/Fax: (0541) 2088390 Email : [email protected]

(2)

II PEKERJAAN PONDASI DAN BETON 1 Pondasi Batu Gunung Menerus

Pancang Ulin 10/10 cm Ttk 121,00

Kalang & Sunduk M³ 2,00

Lantai Kerja M³ 13,65

Pondasi Batu Gunung (Aanstamping) M³ 25,48

Pondasi Batu Gunung M³ 65,52

Lantai Satu Elev 0.00

a. Pekerjaan Sloof Type S1 20 x 30 cm

Beton M³ 14,40

Besi Kg 2.290,40

Bekisting M² 144,00

b Pekerjaan Sloof Type S2 12 x 20 cm

Beton M³ 1,63

Besi Kg 462,37

Bekisting M² 27,20

c. Pekerjaan Kolom Type K3 30 x 30 cm

Beton M³ 8,89

Besi Kg 1.655,62

Lantai Atap Elev 3.80

d. Ring Balk Type RB1. 20 x 30 cm

Beton M³ 14,40

Besi Kg 2.290,40

e. Ringbalk Type RB2 12 x 20 cm

Beton M³ 2,98

Besi Kg 694,74

Bekisting M² 64,48

f. Plat Lantai Atap

Beton M³ 28,22

Besi Kg 6.091,16

(3)

III PEKERJAAN PASANGAN 1 Lantai Semi Basement

a. Pasangan Bata Camp 1 : 4 M² 120,90

b. Pasangan Trasram Camp 1 : 2 M² 40,35

c. Plesteran Dinding Cam 1 : 4 M² 241,80

d. Plesteran Dinding Cam 1 : 2 M² 80,70

e. Pekerjaan Acian M² 645,00

f. Kolom praktis M' 10,00

2 Lantai Satu

b. Pasangan Trasram Camp 1 : 2 M² 165,45

c. Plesteran Dinding Cam 1 : 4 M² 1.996,11

d. Plesteran Dinding Cam 1 : 2 M² 330,90

e. Pekerjaan Acian M² 2.327,01

f. Kolom praktis M' 26,60

3 Lantai Atap

b. Plesteran Dinding Cam 1 : 4 M² 514,71

c. Kolom praktis M' 27,16

IV PEKERJAAN KUSEN PINTU DAN JENDELA A. Pintu Type P1 1 Unit

1 Gawangan Pintu

Beton 25 x 35 cm M³ 0,59

Besi Kg 114,32

Bekisting M² 8,19

Plesteran M² 9,38

Granite M² 10,45

2 Daun Pintu Kaca Tempered 12 mm 2 unit M² 3,28

3 Engsel Flooring Bh 4,00

4 Handle Pintu Bh 4,00

5 Kunci Pintu + list Bh 2,00

6 Kaca Jendela 8 mm M² 3,36

7 Kusen Pintu Al M¹ 6,10

8 Kusen Jendela Al M¹ 15,80

(4)

B. Kusen Pintu Type P2 5 Unit

5 Kaca Jendela 8 mm M¹ 22,71

C. Kusen Pintu Type P3 17 Unit

D. Kusen Pintu Type P4 36 Unit

1 Daun Pintu Alumunium M² 103,32

2 Engsel Daun Pintu Bh 108,00

5 Grendle Pintu Bh 36,00

E. Kusen Pintu Type P5 1 Unit 1 Gawangan Pintu

Beton 25 x 35 cm M³ 0,59

Besi Kg 114,32

Bekisting M² 8,19

Plesteran M² 9,38

Granite M² 10,45

F. Kusen Jendela Type J1 4 Unit

(5)

G. Kusen Jendela Type J2 6 Unit

H. Kusen Jendela Type J3 16 Unit

V PEKERJAAN PARTISI GYPSUM LT. 1

1 Dinding Partisi Gypsum + Rangka Hollow M² 406,85

VI PEKERJAAN ATAP

1 Rangka Atap Baja Ringan M² 1.581,21

2 Penutup Atap Metal M² 1.581,21

3 Bubungan M¹ 168,32

4 Listplank M¹ 198,00

5 Alumunium Composite Panel + Rangka M² 103,35

VII PEKERJAAN PLAFOND Lantai 1

1 Plafond Gypsum M² 1.364,70

2 Drop Celling M² 158,36

3 List Gypsum M¹ 967,80

4 Plafond Calsiboard M² 147,98

VIII PEKERJAAN LANTAI

A Lantai Semi Basement

1 Pasangan Granite 60 x 60 cm M² 80,01

2 Pasangan Keramik Lantai 30 x 30 cm Km/Wc M² 23,77

3 Pas. Keramik Dinding 20 x 25 cm

Km/Wc M² 20,20

4 Partisi Km/Wc (Kubikal) M² 30,03

B Lantai 1

1 Pas. Granite Lantai 60 x 60 cm (depan) M² 540,00

(6)

2 Pas. Granite Lantai 60 x 60 cm

(belakang) M² 1.080,00

3 Pasangan Granite Lantai Entrance 60 x 60 cm M² 72,00

4 Pas. Keramik Lantai 30 x 30 cm Km/Wc M² 92,12

5 Pas. Keramik Dinding 20 x 25 cm Km/Wc M² 70,80

6 Partisi Km/Wc (Kubikal) M² 104,37

C Lantai Atap

1 Waterproofing Dak Atap M² 631,68

IX PEKERJAAN PENGECATAN

1 Pengecatan Dinding Dalam M² 1.540,00

2 Pengecatan Dinding Luar M² 1.293,00

3 Cat Plafond Gypsum M² 1.364,70

4 Cat Plafond Calsiboard M² 147,98

5 Cat Listplank Atap M² 141,28

X PEKERJAAN FINSHING

1 Pas. Realling Tangga dan Void M¹ 72,00

2 Pas. Atap Pergola Selasar M² 18,00

XI PEKERJAAN SANITAIR Lantai Basement

1 Klosed duduk bh 4,00

2 Floor drain bh 6,00

3 Washtafel (Lengkap) bh 4,00

4 Jet washer bh 4,00

5 Meja washtafel lapis keramik m' 7,80

Lantai 1

3 Washtafel (Lengkap) bh 16,00

5 Meja washtafel lapis keramik m' 16,00

6 Urinoir bh 10,00

7 Sekat Urinoir bh 10,00

(7)

8 Shower bh 4,00

D PEKERJAAN BANGUNAN WORK SHOP D.1 PEKERJAAN STRUKTUR

I PEKERJAAN PERSIAPAN

1 Pasang bouplank m' 100,00

II PEKERJAAN PONDASI

1 Pengadaan Tiang Pancang Mini Pile 25 x 25 cm m' 216,00 2 Pemancangan Tiang Pancang Mini Pile

25 x 25 cm m' 216,00

3 Pondasi Pile Cap 100x100

Bobok kepala tiang bh 12,00

Galian tanah pondasi m3 19,01

Urugan tanah kembali m3 9,81

Urugan pasir bawah pondasi m3 0,86

Lantai kerja m3 0,86

Beton K-250 m3 6,00

Baja Tulangan kg 537,37

Bekisting m2 24,00

4 Pondasi batu gunung

Pancang ulin titik 19,00

Galian tanah pondasi m3 100,32

Urugan pasir bawah pondasi m3 3,80

Pasangan batu gunung m3 31,92

5 Sloof 20x30

Beton K-250 m3 4,39

Besi kg 529,67

Bekisting m2 29,24

6 Sloof 15x20 m3 7,50

III PEKERJAAN STRUKTUR BAJA 1 Kolom Pedestal 300x400

Beton K-250 m3 2,52

Baja Tulangan kg 650,66

(8)

Bekisting m2 33,60 2 Pelat lantai area Alat berat (incl.

Tritisan)

Urugan tanah peninggian peil lantai m3 28,74

Pasir urug bawah lantai m3 7,19

Beton K-250 m3 28,74

Baja Tulangan Ø8-150 double Layer kg 1.541,12

Bekisting m2 11,76

3 Pelat lantai area Ruang Kelas dan Instruktur

Urugan tanah peninggian peil lantai m3 12,30

Pasir urug bawah lantai m3 3,08

Beton K-250 m3 6,15

4 Kolom baja WF 250 125 6 9 fin cat kg 2.498,24

5 Balok dan Ring Balk Baja kobinasi UNP dan WF kg 4.127,99

6 Rangka kuda-kuda BSP kg 683,38

7 Gording Canal C 125x50x20x2,3 kg 920,04

8 Baja siku 100x100x10 kg 72,48

9 Pelat pengaku 8 mm kg 123,34

10 Base pelat 12 mm kg 94,05

11 Pelat sambung 10 mm kg 73,79

12 Track stank Ø 10 mm kg 53,94

13 Ikatan angin Ø 12 mm kg 132,04

14 Angkur dia 19, p = 50 cm bh 48,00

15 Baut dan Mur dia 16 mm bh 282,00

16 Baut dan Mur dia 10 mm bh 48,00

17 Metal sheet untuk Deck Lantai m2 96,11

18 Cor lantai beton, t = 12 cm Lantai 2 (Ø10-150 single layer) m3 11,53

19 Besi tulangan lantai kg 834,20

20 Cat Struktur Baja m2 275,79

D.2 PEKERJAAN ARSITEKTUR I PEKERJAAN LANTAI

Lantai 1

(9)

1 Keramik lantai uk. 30x30 (Ruang Kelas) m2 59,25

2 Keramik lantai uk 20x20 (Toilet) m2 2,25

3 Floor hardener lantai area Bengkel m2 140,10

Lantai 2

1 Keramik lantai uk. 30x30 m2 94,61

2 Keramik lantai uk 20x20 (Toilet) m2 2,25

II PEKERJAAN DINDING Lantai 1

1 Kolom praktis m' 17,50

2 Balok latai m' 20,00

3 Pasangan bata 1 : 4 m2 131,20

4 Plesteran dinding 1 : 4 m2 262,40

5 Aci dinding m2 251,40

6 Cat dinding luar m2 132,92

7 Cat dinding dalam m2 118,48

8 Keramik dinding km/wc 20x25 m2 10,80

9 Keramik dinding Luar 20x25 m2 11,00

10 Dinding ACP m2 72,64

Lantai 2

2 Balok latai m' 20,00

3 Ring balk praktis m' 3,00

4 Pasangan bata 1 : 4 m2 133,46

5 Plesteran dinding 1 : 4 m2 266,93

6 Aci dinding m2 266,93

7 Cat dinding luar m2 111,75

8 Cat dinding dalam m2 155,17

9 Keramik dinding km/wc 20x25 m2 10,80

10 Dinding ACP m2 258,00

III PEKERJAAN PINTU DAN JENDELA incl.

Penggantung / Pengunci

1 Kusen Pintu / Jendela m1 49,25

2 Daun Pintu Alumunium unit 4,00

3 Kaca Jendela 5 mm m2 8,68

(10)

4 Bouvenlight Alumunium unit 1,00

6 Kunci Pintu tanam Bh 3,00

7 Engsel pintu Bh 12,00

8 Expanyolet Bh 1,00

9 Engsel Jendela Bh 36,00

10 Rembuncis Bh 18,00

IV PEKERJAAN ATAP DAN PLAFOND Lantai 1

1 Plafond Calsiboard m2 61,50

Lantai 2

1 Atap metal deck m2 236,30

2 Plafond Calsiboard m2 61,50

V PEKERJAAN SANITASI DAN INSTALASI Lantai 1

1 Klosed Jongkok bh 1,00

2 Bak mandi lapis keramik bh 1,00

4 Keran air bh 1,00

5 Septic tank biofil bh 1,00

Lantai 2

1 Klosed Jongkok bh 1,00

2 Bak mandi lapis keramik bh 1,00

4 Keran air bh 1,00

Instalasi air Bersih

1 Pipa PVC AW dia 1/2" m' 89,00

Instalasi air Kotor

1 Pipa PVC Aw dia 3" m' 14,00

2 Pipa PVC Aw dia 4" m' 14,00

VI PEKERJAAN LISTRIK DAN INSTALASI Lantai 1

(11)

1 Lampu TL 2x20 Watt + Fitting + Penggantung bh 8,00

2 Lampu TL 2x20 Watt RMI bh 6,00

3 Lampu DL 18 Watt bh 3,00

4 Saklar Tunggal bh 2,00

5 Saklar Double bh 2,00

6 Stop kontak bh 7,00

7 Inslatasi penerangan NYM 3x2,5 mm2 dalam pipa

conduit titik 17,00

8 Instalasi stop kontak NYM 3x2,5 mm2 dalam pipa conduit titik 7,00

9 Panel bh 1,00

10 Grounding titik 1,00

11 Dari power terdekat Kabel twesteed 4 x 25 mm2 m' 100,00

12 Dari Panel ke lt.2 NYY 4 x 16 mm2 m' 6,00

Lantai 2

1 Lampu TL 2x20 Watt RMI bh 7,00

2 Lampu SL 18 Watt bh 3,00

3 Saklar Tunggal bh 1,00

4 Saklar Double bh 2,00

5 Stop kontak bh 7,00

6 Stop kontak AC bh 1,00

7 Inslatasi penerangan NYM 3x2,5 mm2 dalam pipa conduit titik 10,00 8 Instalasi stop kontak NYM 3x2,5 mm2 dalam pipa conduit titik 7,00 9 Instalasi stop kontak AC NYM 3x2,5 mm2 dalam pipa

conduit titik 1,00

10 Box MCB bh 1,00

VII PEKERJAAN LAIN-LAIN

1 Pagar Teras Hollow fin cat m' 22,20

2 Tangga Baja

UNP 10 (balok dan tiang) kg 245,92

Besi siku 50 50 5 kg 197,55

Pelat kembang 3mm kg 132,92

Raling tangga besi Hollow fin cat m' 23,20

E PEKERJAAN BANGUNAN POS JAGA

(12)

I PEKERJAAN PERSIAPAN

1 Pengukuran dan Pemasangan

Bouwplank M¹ 23,00

II PEKERJAAN TANAH GALIAN DAN URUGAN

1 Galian Pondasi Batu Gunung M³ 5,13

3 Hamparan Pasir dibawah Pondasi Bt. Gunung M³ 0,82

III PEKERJAAN PONDASI DAN BETON

1 Pondasi batu gunung M³ 8,20

2 Pancang ulin 10x10, h=2m titik 12,00

3 Pekerjaan Sloof

Beton M³ 1,23

Besi Kg 148,34

Bekisting M² 8,20

5 Kolom K1

Beton M³ 0,55

Besi Kg 121,62

Bekisting M² 10,58

6 Balok Atap

Beton M³ 0,38

Besi Kg 141,33

Bekisting M² 7,80

7 Dak atap

Beton M³ 2,81

Besi Kg 301,57

Bekisting M² 23,45

IV PEKERJAAN PASANGAN

c. Plesteran Dinding Cam 1 : 4 M² 88,10

d. Acian Beton Expose M² 17,04

(13)

V PEKERJAAN KUSEN PINTU DAN JENDELA Pekerjaan Pengunci

2 Kunci Pintu tanam Bh 2,00

3 Engsel pintu Bh 6,00

Pekerjaan Kusen Pintu dan Jendela

VI PEKERJAAN PLAFOND

1 Plafond Gypsum M² 11,25

2 List Gypsum M¹ 12,00

3 Plafond Calsiboard M² 2,25

VII PEKERJAAN LANTAI

1 Pasangan Keramik Lantai 40x40 M² 11,25

2 Pasangan Keramik Lantai 20x20 M² 2,25

3 Pas. Keramik Dinding 20 x 25 cm

Km/Wc M² 7,65

4 Waterproofing Dak Atap M² 28,14

VIII PEKERJAAN MEKANIKAL

1 Pipa PVC 4" M' 10,00

2 Pipa PVC 3" M' 15,00

3 Pipa PVC 1/2" M' 15,00

4 Biofill kap 1m3 bh 1,00

IX PEKERJAAN ELEKTRIKAL

1 Lampu RMI 25 watt bh 2,00

2 Lampu RMI 18 watt bh 1,00

3 Box MCB bh 1,00

4 Instalasi titik lampu incl saklar titik 3,00

5 Instalasi titik stop kontak incl stop

kontak titik 1,00

(14)

X PEKERJAAN PENGECATAN

1 Pengecatan Dinding Dalam M² 45,25

2 Pengecatan Dinding Luar M² 42,85

3 Cat Plafond Gypsum M² 11,25

4 Cat Plafond Calsiboard M² 2,25

5 Cat beton M² 17,04

XI PEKERJAAN SANITAIR

F PEKERJAAN JALAN, PARKIR DAN DRAINASE I PEKERJAAN JALAN

1 Lantai Kerja m3 99,74

2 Cor Jalan Beton m3 398,96

3 Besi tulangan kg 9.179,69

4 Bekisting m2 182,98

5 Joint sealet m' 595,33

6 Agregat kelas B m3 299,22

II PEKERJAAN PAVING BLOCK

1 Urugan Pasir m3 237,46

2 Paving block m2 2.374,57

3 Kansteen m' 652,78

4 Cat kansteen m2 326,39

III PEKERJAAN DRAINASE TERBUKA

1 Galian tanah dengan alat m3 89,13

2 Pasangan batu gunung m3 106,96

3 Plester dinding drainase m2 570,44

4 Cor lantai drainase m3 5,35

IV PEKERJAAN BRONJONG

1 Galian tanah/Perapian dengan alat m3 53,75

(15)

3 Pas. Kawat Bronjong m2 344,00

G PEKERJAAN JEMBATAN I PEKERJAAN PERSIAPAN

1 Pengukuran dan Pemasangan Bouwplank M¹ 96,00

2 Pembuatan Sungai pengalih sementara M³ 312,00

3 Jembatan sementara Ls 1,00

II PEKERJAAN TANAH GALIAN DAN URUGAN

1 Galian tanah M³ 48,00

3 Hamparan Pasir dibawah Box Culvert M³ 2,10

4 Cerucuk Ulin, h = 4 m Titik 49,00

III PEKERJAAN PONDASI DAN BETON 1 Box culvert

Lantai Kerja M³ 4,20

Beton M³ 105,34

Besi Kg 13.394,05

H PEKERJAAN TAMAN

1 Kamboja Jepang tinggi batang 80cm - 100m bh 60,00

2 Seruni jalar tinggi 20cm - 30cm bh 50,00

3 Sirih gading bh 35,00

4 Bunga Kupu - kupu 100cm-200cm bh 25,00

5 Gardenia 30cm-50cm bh 40,00

6 Pisang-pisangan 50cm-80cm bh 25,00

7 Pohon Tabebuya 200cm - 300 cm bh 75,00

8 Rumput gajah mini m2 2.355,52

9 Pinang merah 200cm-300cm bh 50,00

I PEKERJAAN SING BOARD LAMBANG DINAS PU

1 Lantai kerja m3 4,85

(16)

2 Bekisting m2 3,94

3 Cor beton m3 9,70

4 Cat kuning dan hitam m2 97,02

J PEKERJAAN PAGAR KELILING I PAGAR SAMPING DAN BELAKANG

PONDASI SETEMPAT PAGAR PANEL BETON PRACETAK 80 x 80 x 30 CM

1 Galian Pondasi Setempat m3 33,28

2 Pancang Ulin titik 208,00

3 Kalang dan Sunduk Ulin M3 1,33

4 Lantai Kerja m3 3,32

5 Beton K-250 m3 19,96

6 Besi Kg 975,80

7 Bekisting m2 49,92

PEKERJAAN PAGAR PANEL BETON

1 Pemasangan 1 m2 panel beton pracetak 5x40x240

cm untuk pagar m2 520,00

II PAGAR DEPAN

1 Galian tanah m3 25,30

3 Plester pondasi batu gunung m2 60,72

4 Sloof beton m' 101,20

5 Ring balk m' 101,20

6 Pasangan bata m2 45,54

7 Plester dinding bata m2 172,04

8 Aci dinding bata m2 172,04

9 Profil openingan unit 140,00

10 Cat dinding m2 172,04

11 Pagar besi hollow fin cat m' 90,00

12 Kolom Beton

Beton m3 8,32

Besi kg 218,56

Bekisting m2 55,44

Plester m2 55,44

(17)

Aci kolom m2 55,44

Cat dinding m2 55,44

13 Profil kolom cor beton unit 21,00

14 Pintu Pagar Besi Holo 60 x 60 (lengkap) m2 9,00

K PEKERJAAN MEKANIKAL ELEKTRIKAL I PEKERJAAN ELEKTRIKAL

PEKERJAAN PENYAMBUNGAN LISTRIK PLN

1 Biaya PB daya 41 KVA VA 41.000,00

2 Biaya SLO ls 1,00

PEKERJAAN KABEL FEEDER Dari LV Board PLN ke:

1 MDP NYFGby 4 x 95 mm2 m' 60,00

Dari MDP ke:

1 LP LANTAI 1 NYY 4 x 25 mm2 m' 4,00

2 LP LANTAI 2 NYY 4 x 25 mm2 m' 12,00

3 PP-AC LANTAI 2 NYY 4 x 35 mm2 m' 12,00

4 LP-LAMPU TAMAN 4X6 mm2 m' 24,00

KABEL TRAY DAN KABEL LEADER Lantai 1

KABEL TREY W500X100 m' 54,00

Lantai 2

KABEL TREY W500X100 m' 84,00

PEKERJAAN LAMPU DAN INSTALASI

A PANEL-PANEL

1 MDP set 1,00

2 LP LANTAI 1 set 1,00

3 PP LANTAI 2 set 1,00

4 PP-AC LANTA 2 set 1,00

5 LP-LAMPU TAMAN SET 1,00

6 Grounding lot 5,00

LANTAI 1

LAMPU DAN ACCESSORIES

1 Down light LED 14 Watt bh 4,00

2 Balk LED 15 watt bh 88,00

(18)

3 Exhaust Fan type celling 6 inch bh 2,00

4 Grid switch 9 gang bh 1,00

5 Stop kontak biasa 200 W bh 5,00

6 Inslatasi penerangan NYM 3x2,5 mm2 dalam pipa conduit ttk 94,00 7 Instalasi stop kontak NYM 3x2,5 mm2 dalam pipa conduit ttk 5,00

8 APAR CO2 5 KG bh 4,00

LANTAI 2

LAMPU DAN ACCESSORIES

1 Down light LED 14 Watt bh 221,00

2 TL RM LED 15 watt bh 94,00

3 Exhaust Fan type celling 6 inch bh 6,00

4 Saklar tunggal bh 5,00

5 Saklar Ganda bh 29,00

8 Stop kontak biasa 200 W bh 25,00

9 Stop kontak AC 1300 W bh 30,00

10 Inslatasi penerangan NYM 3x2,5 mm2 dalam pipa

conduit ttk 321,00

11 Instalasi stop kontak NYM 3x2,5 mm2 dalam pipa conduit ttk 25,00 12 Instalasi stop kontak AC NYM 3x2,5 mm2 dalam pipa conduit ttk 30,00

13 APAR CO2 5 KG bh 6,00

EXTERNAL

1 LAMPU TAMAN LED 24 watt ttk 6,00

2 PJU Tiang Oktagonal tinggi 7 mtr LED 30 watt termasuk pondasi dan angkur ttk 6,00 3 Instalasi penerangan external NYY 3x4mm2 termasuk sparing dan galian ttk 12,00

II PEKERJAAN AIR BERSIH PENYAMBUNGAN AIR PDAM

1 Biaya penyambungan air PDAM ls 1,00

a Peralatan Utama set 1,00

Transfer Pump, 3 Phase (paket) Kap : 60 Ltr/mnt

Head : 30 M Type Centrifugal

(19)

b Water Tank 10 M3 Bh 4,00 Dimens : 1,1 M3

Termasuk dudukan pondasi sesuai dimensi c Alat Bantu Pompa Boster

Pipa PPR PN 16 Ø 25 mm2 m 28,00

Ball Valve dia. 25 mm2 bh 4,00

Floating Valve dia. 25 mm2 bh 4,00

Fitting - Fitting (Elbow,Tee, Reduser,etc

) Unit 1,00

2 Pek Air Bersih Lantai 1

- Pipa PPR PN 16 Ø 20 mm2 m 24,00

- Pipa PPR PN 16 Ø 25 mm2 m 18,00

- Ball Valve Ø 25 mm2 Bh 1,00

- Fitting - Fitting (Elbow,Tee, Reduser,etc ) Unit 1,00 3 Pek Air Bersih Lantai 2

- Pipa PPR PN 16 Ø 20 mm2 m 144,00

- Pipa PPR PN 16 Ø 25 mm2 m 48,00

- Pipa PPR PN 16 Ø 40 mm2 m 36,00

- Ball Valve Ø 40 mm2 Bh 1,00

- Fitting - Fitting (Elbow,Tee, Reduser,etc ) Unit 1,00 4 Pek Air Bersih Pipa Riser

- Pipa PPR PN 16 Ø 40 mm2 (untuk distribusi) m 12,00

- Pipa PPR PN 16 Ø 40 mm2 (untuk transfer) m 35,00

- Fitting - Fitting (Elbow,Tee, Reduser,etc ) Unit 1,00

III PEKERJAAN AIR KOTOR & AIR BEKAS Peralata Utama

1 Biofil unit 3,00

kap. : 5 M3 type : Fiber

termasuk gali-timbun dan pondasi beton Sub Total Peralatan Utama

INSTALASI DAN ACCESORIES LANTAI 1

1 Pekerjaan Air Kotor Pipa PVC Class AW

(20)

dia. 150 mm m' 16,00

dia. 100 mm m' 14,00

dia. 50 mm m' 4,00

2 Pekerjaan Air Bekas

dia. 150 mm m' 102,00

dia. 100 mm m' 82,00

dia. 80 mm m' 12,00

dia. 50 mm m' 8,00

3 Floor Drain dia. 3" Bh 4,00

LANTAI 2

1 Pekerjaan Air Kotor Pipa PVC Class AW

dia. 150 mm m' 43,00

dia. 100 mm m' 60,00

dia. 50 mm m' 12,00

2 Pekerjaan Air Bekas

dia. 100 mm m' 40,00

dia. 80 mm m' 93,00

dia. 50 mm m' 42,00

3 Floor Drain dia. 3" Bh 31,00

Pek Riser

1 Pipa PVC Class AW

dia. 150 mm m' 16,00

dia. 100 mm m' 56,00

Pek Air Hujan

1 Pipa PVC Class AW

dia. 100 mm m' 64,00

dia. 80 mm m' 84,00

2 Roof Drain dia 3" Bh 30,00

IV TELEPHONE

Penyambungan saluran Telephone

1 Biaya penyambungan saluran Telephone set 4,00

A MAIN UNIT

1 PABX Kapasitas : 4 / 48 Extention c/w Operator Console set 1,00

(21)

2 MDF + Surge Arester set 1,00

3 Batery Back up set 1,00

4 Kabel Tray ls 1,00

5 Testing Commissioning ls 1,00

B LANTAI 1

1 Pesawat Telephone unit 1,00

2 Outlet Telepon set 1,00

3 Instalasi outlet telepon, ITC 4 x 1x 0,6 mm2, termasuk PVC Konduit dia. 20

mm ttk 1,00

Kabel Feeder dari Juction Panel di ruang control ke ;

C LANTAI 2

1 Terminal Box set 1,00

2 Pesawat Telephone unit 28,00

3 Outlet Telepon set 28,00

4 Instalasi outlet telepon, ITC 4 x 1x 0,6 mm2, termasuk PVC Konduit dia. 20

mm ttk 28,00

5 Kabel Feeder dari Juction Panel di ruang control ke ; - MDF-TB, ITC 40 x 1x 0,6 mm2,

termasuk PVC 50 MM mtr 8,00

BALAI WILAYAH SUNGAI KALIMANTAN IV SAMARINDA

Surat Pernyataan Kesanggupan Pengelolaan Lingkungan – Sendiri (SPPL-S)

Rehabilitasi Kantor UPB BWS Kalimantan III Tahap II Kota Samarinda

Kami, yang bertanda tangan di bawah ini:

Nama : HARYA MULDIANTO, ST. MT

Jabatan : Satker

Nama Instansi : Balai Wilayah Sungai Kalimantan IV Alamat : Jalan MT. Haryono No. 36 Samarinda No Telepon. : (0541) 2088390

Nama Kegiatan : Rehabilitasi Kantor UPB BWS Kalimantan III Tahap II Kota Samarinda Nama Tempat : Gedung Kantor UPB BWS Kalimantan IV

Jenis Kegiatan : Konstruksi

Lama Pekerjaan : 360 Hari kalender

Sebagai partai yang bertanggung jawab atas pengelolaan lingkungan dari pekerjaan dengan detail data teknis sebagai berikut:

KEMENTERIAN PEKERJAAN UMUM DAN PERUMAHAN RAKYAT D I R E K T O R A T J E N D E R A L S U M B E R D A Y A A I R

BALAI WILAYAH SUNGAI KALIMANTAN IV SAMARINDA

Dampak Yang diprakiran akan terjadi:

1. Debu 2. Kebisingan

3. Penempatan Material

4. Sisa material pembongkaran

Akan melaksanakan pengelolaan dan pemantauan terhadap dampak lingkungan sebagaimana yang tertera dibawah ini:

No Dampak Lingkungan

Pengelolaan Metode

Pemantauan

Baku Mutu

1 Debu Melakukan penyiraman

secara berkala

Pekerja menggunakan masker

Observasi dan review data keluhan

masyarakat

Tidak ada keluhan masyarakat terhadap debu Tidak ada pekerja yang terkena ISPA

2 Kebisingan Kegiatan yang menimbulkan dampak kebisingan hanya dilaksanakan di jam kerja.

Pekerja yang bekerja dekat dengan pusat kebisingan dilengkapi dengan penutup

Observasi dan review data keluhan

masyarakat

Tidak ada keluhan

masyarakat terhadap

kebisingan
