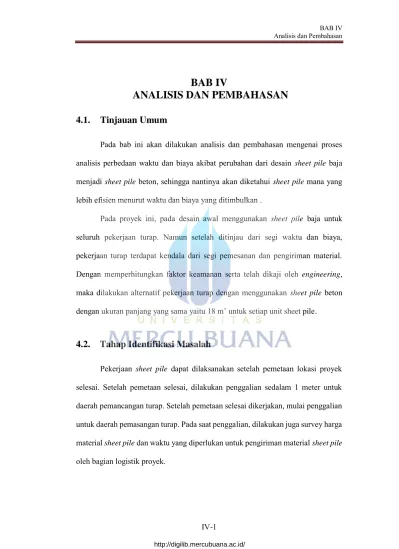

BAB IV
ANALISIS DAN PEMBAHASAN
4.1.
Tinjauan Umum
Pada bab ini akan dilakukan analisis dan pembahasan mengenai proses analisis perbedaan waktu dan biaya akibat perubahan dari desain sheet pile baja
menjadi sheet pile beton, sehingga nantinya akan diketahui sheet pile mana yang
lebih efisien menurut waktu dan biaya yang ditimbulkan .
Pada proyek ini, pada desain awal menggunakan sheet pile baja untuk
seluruh pekerjaan turap. Namun setelah ditinjau dari segi waktu dan biaya, pekerjaan turap terdapat kendala dari segi pemesanan dan pengiriman material. Dengan memperhitungkan faktor keamanan serta telah dikaji oleh engineering,
maka dilakukan alternatif pekerjaan turap dengan menggunakan sheet pile beton
dengan ukuran panjang yang sama yaitu 18 m’ untuk setiap unit sheet pile.
4.2.
Tahap Identifikasi Masalah
Pekerjaan sheet pile dapat dilaksanakan setelah pemetaan lokasi proyek
selesai. Setelah pemetaan selesai, dilakukan penggalian sedalam 1 meter untuk daerah pemancangan turap. Setelah pemetaan selesai dikerjakan, mulai penggalian untuk daerah pemasangan turap. Pada saat penggalian, dilakukan juga survey harga material sheet pile dan waktu yang diperlukan untuk pengiriman material sheet pile
Gambar 4.1. Pemetaan dan Galian Daerah Turap Sheet Pile (Sumber : PT. Waskita Karya)
Pada saat koordinasi pemesanan material, diketahui untuk pemesanan sheet pile baja dibutuhkan waktu sekitar 10 minggu (70 hari) sehingga jika tetap
dilakukan menggunakan sheet pile baja, akan berdampak pada schedule pekerjaan
yang telah di tentukan. Dilihat dari permasalahan waktu pemesanan sheet pile baja,
dilakukan alternatif pekerjaan turap menggunakan turap sheet pile beton dengan
waktu pemesanan dan pengiriman sekitar 10 hari. Perubahan desain sheet pile baja menjadi sheet pile beton telah diperhitungkan oleh engineering yang telah ahli pada bidangnya.
4.3.
Pengumpulan Data Pekerjaan
Sheet Pile
Setelah identifikasi masalah pada pekerjaan sheet pile, dilakukan
pengumpulan data yang akan digunakan untuk acuan perubahan desain sheet pile.
Data tersebut nantinya akan digunakan sebagai bahan perhitungan dan analisis pada pekerjaan sheet pile. Data yang didapatkan meliputi data primer dan data sekunder.
Berikut ini gambar rencana area sheet pile yang akan dilakukan perubahan dari
desain sheet pile baja menjadi sheet pile beton dengan analisa perhitungan
perubahan struktur yang telah dilakukan sebelumnya oleh tim Engineering.
Gambar 4.2. Desain Area Sheet Pile
(Sumber : PT. Waskita Karya)
Sheet Pile Area
Sheet Pile Area (Zoom)
Selain data gambar di atas, berikut ini adalah schedule pekerjaan sheet pile baja dan sheet pile beton. Schedule awal adalah menggunkana sheet pile baja, tetapi pada
saat pelaksanaan di lapangan terjadi perubahan desain yang disebabkan karena pemesanan dari pengiriman material sheet pile baja yang tidak memunkinkan jika
dilihat dari schedule awal yang telah disepakati.
Gambar 4.3. Schedule Pekerjaan Sheet Pile Baja (Sumber : PT. Waskita Karya)
Dilihat dari schedule pekerjaan sheet pile di atas, diketahui untuk pemesanan dan
pengiriman sheet pile baja membutuhkan waktu sekitar 10 minggu (70 hari).
Sedangkan untuk schedule pekerjaan dengan menggunakan sheet pile beton, durasi
pekerjaan sheet pile bisa lebih cepat seperti terlihat pada perubahan schedule di
bawah ini :
Gambar 4.4. Schedule Pekerjaan Sheet Pile Beton (Sumber : PT. Waskita Karya)
( % )
JANGKA WAKTU PELAKSANAAN PEKERJAAN = 420 (EMPAT RATUS DUA PULUH) HARI KALENDER
0.070
2.1f Driving Sheet Pile Type AZ18 0.070
2.1e Supply Sheet Pile Type AZ18 0.385 0.043 0.043 0.043 0.043 0.043 0.043 0.043 0.043 0.043
2.1d Cutting Spun Pile 0.014 0.003 0.003 0.003 0.003 0.003
2.1c Driving Spun Pile ø 600 mm 0.614 0.102 0.102 0.102 0.102 0.102 0.102
2.1b Supply Spun Pile ø 600 mm 3.328 0.555 0.555 0.555 0.555 0.555 0.555
OKTOBER '15 NO. MATA PEMBAY ARAN BOBOT BIAYA KONTR AK
2.1a Excavation for Fondation 0.359 0.051 0.051 0.051 0.051 0.051 0.051 0.051
15 16 17 18 19 9 10 11 12 13 14 1 2 3 4 5 6 7 8 28 - 3 4 - 10 11 - 17 18 - 24 25 - 31 23 - 29 30 - 6 7 - 13 14 - 20 21 - 27 17 - 23 1 - 4 5 - 11 12 - 18 19 - 25 26 - 1 2 - 8 9 - 15 16 - 22
DIV 2 STRUKTUR WORK PACKAGE
2.1 FONDATION WORKS
1 URAIAN PEKERJAAN
NOVEMBER '15
4.4.
Faktor yang Mempengaruhi
Sheet Pile
Baja
Sheet pile adalah dinding vertical relative tipis yang berfungsi untuk
menahan tanah di tepian sungai atau dinding galian. Fungsi lain dari sheet pile
adalah untuk menahan agar air tidak masuk ke dalam lubang galian atau daerah proyek yang sedang dikerjakan. Konstruksi sheet pile adalah suatu konstruksi yang
banyak digunakan dalam rekayasa sipil, yang bisa berupa konstruksi sederhana hingga konstruksi sangat berat. Turap Cantilever merupakan jenis turap yang paling sederhana dalam metode pelaksanaannya.
Pada proyek pump station kapuk naga indah, desain awal yang digunakan hampir sebagian besar sheet pile yang digunakan adalah sheet pile baja dengan
panjang sheet pile 18 meter. Sheet pile baja sangat umum digunakan, baik
digunakan untuk bangunan permanen maupun sementara, karena lebih menguntungkan dan mudah penanganannya.
Gambar 4.5. Sheet Pile Baja OZ Series (Sumber : PT. Waskita Karya)
Kelebihan dari sheet pile baja antara lain :
a. Kuat menahan gaya-gaya benturan pada saat pemancangan. b. Bahan tirap relatif tidak begitu berat.
c. Dapat digunakan berulang-ulang. d. Mempunyai keawetan yang tinggi. Kekurangan dari sheet pile baja antara lain :
a. Sulitnya pemesanan.
b. Rentan terjadi korosi, karena lokasi proyek berada di daerah pantai. c. Waktu yang diperlukan untuk pemesanan cukup lama.
d. Biaya yang relatif tinggi.
Mempertimbangkan faktor-faktor dari desain sheet pile baja dilihat dari schedule
yang ditentukan oleh pemberi kerja, untuk pemesanan sheet pile baja sangat sulit
dengan waktu pemesanan serta pengiriman yang mencapai 70 hari, dilihat dari segi biaya juga relatif tinggi. Maka untuk sheet pile baja kurang efektif jika digunakan pada proyek pump station. Selain dari itu, melihat lokasi proyek berada di area pesisir pantai yang sangat riskan terjadi korosi karena dampak dari air laut di sekitarnya.
Melihat faktor desain dan telah mempertimbangkan untuk pelaksanaan sheet pile
tersebut, dilakukan analisis waktu serta biaya pelaksanaan pekerjaan sheet pile baja.
Perubahan desain sheet pile telah diperhitungkan untuk data-data teknis pendukung
4.5.
Analisis Waktu
Sheet Pile
Baja
Analisis waktu pekerjaan sheet pile baja hanya dibandingkan berdasarkan
waktu pengerjaan secara umum (cycle time). Waktu pengerjaan yang dibandingkan
dimulai sejak pemesanan sheet pile baja sampai ke lokasi pekerjaan. Untuk pemesanan sheet pile membutuhkan waktu sekitar 40 hari dan pengiriman sampai ke lokasi sekitar 30 hari. Total pengiriman dan pelaksanaan pekerjaan sheet pile
baja secara real dilapangan dibutuhkan waktu sekitar 80 hari termasuk merancang sheet pile baja dikarenakan 1 batang sheet pile baja terbagi menjadi 2 bagian. Secara
rinci dapat dilihat pada tabel sebagai berikut :
Tabel 4.1. Durasi Pekerjaan Sheet Pile Baja
Sumber : PT. Waskita Karya
4.6.
Analisis Biaya
Sheet Pile
Baja
Analisis biaya perlu dilakukan untuk mengetahui sheet pile mana yang lebih
efisien penggunaannya di lapangan dari segi harga. Pada penelitian ini komponen pembayaran untuk pekerjaan sheet pile baja dibagi menjadi bahan, alat, dan upah.
NO ITEM PEKERJAAN
1 Order Sheet Pile Baja tipe AZ18 40 hari
2 Pengiriman Sheet Pile Baja tipe AZ18 ke Lokasi 30 hari
3 Pemetaan Lokasi Sheet Pile 1 hari
4 Galian Sheet Pile (Sudah digali) 0 hari
5 Mobilisasi Alat 1 hari
6 Instalasi GuideWall + Pengelasan hari
7 Verticality hari
8 Instalasi Sheet Pile Baja tipe AZ18 + Perancangan hari
80 hari
DURASI PEKERJAAN
TOTAL DURASI PEKERJAAN
Untuk menghitung biaya dibutuhkan data volume pekerjaan berdasarkan ukuran sebenarnya yang terdapat di lapangan. table volume pekerjaan sheet pile baja dapat
dilihat pada tabel di bawah ini.
Tabel 4.2. Volume Pekerjaan Sheet Pile Baja
Sumber : PT. Waskita Karya
4.6.1
Harga Satuan Bahan dan Upah
Sheet Pile
Baja
Harga satuan bahan dan upah merupakan komponen yang sangat penting untuk menghitung anggaran biaya suatu proyek bangunan. Harga satuan bahan untuk tiap daerah berbeda - beda, jadi untuk menghitung suatu proyek / bangunan, harus berpedoman pada harga satuan dan upah tenaga kerja di pasaran dan lokasi pekerjaan. Harga bahan dan upah berperan penting dalam pelaksanaan konstruksi, sebelum melakukan kegiatan konstruksi lebih baik menganalisa harga satuan bahan maupun upah terlebih dahulu agar tidak terjadi over budget / pengeluaran melebihi budget dari rencana anggaran biaya yang telah ditentukan.
Harga bahan yang digunakan dalam perhitungan ini didapat dari harga yang digunakan di Proyek Pump Station Kapuk Naga Indah Island 2A. Berikut ini adalah
NO URAIAN PEKERJAAN
1 Instalasi Sheet Pile Baja tipe AZ18 520 m'
2 Pengiriman Sheet Pile Baja tipe AZ18 ke Lokasi 520 m'
3 Pemetaan Lokasi Sheet Pile 1 ls
4 Mobilisasi Alat 1 ls
5
Instalasi Guide Wall (Baja WF 260mm x 93mm)+ Pengelasan Volume :
= Panjang Total Profil Baja x Berat Per meter Baja = 10 meter x 93 kg = 930 kg 1 ls 6 Verticality 29 titik VOLUME PEKERJAAN
daftar harga satuan bahan dan upah yang dibutuhkan untuk pekerjaan sheet pile
baja.
a. Harga satuan bahan bangunan dan alat pekerjaan sheet pile baja Tabel 4.3. Harga Satuan Bahan Bangunan dan Alat
Sumber : PT. Waskita Karya
b. Harga upah pekerjaan sheet pile baja
Tabel 4.4. Harga Upah Pekerjaan Sheet Pile Baja
Sumber : PT. Waskita Karya
NO ITEM SATUAN HARGA
SATUAN 1 Sheet Pile Baja tipe AZ18 m' 995,000.00 2 Pengiriman Sheet Pile Baja tipe AZ18 ke Lokasi m' 181,250.00 3 Crawler Crane Kapasitas 5 - 10 Ton jam 375,000.00 4 Vibro Hammer Kapasitas 90Kw jam 135,000.00
5 Pompa Air jam 10,416.67
6 Theodolite jam 20,833.33
7 Las Listrik jam 14,583.33
8 Kawat Las Listrik Elektroda kg 39,500.00
9 Genset 85 KVA jam 31,250.00
10 Minyak Solar Pertamina liter 11,550.00 11 Minyak Premium Pertamina liter 8,250.00 12 Minyak Pelumas / Oli liter 42,000.00 13 Flat Bed Truck 3-4 m3 w/ crane 4 ton jam 145,067.00
HARGA SATUAN BAHAN BANGUNAN DAN ALAT
NO ITEM SATUAN HARGA
SATUAN 1 Mandor OH 50,740.00 2 Tukang OH 27,060.00 3 Pekerja Biasa OH 18,610.00 4 Operator OH 50,740.00 5 Pembantu Operator OH 18,610.00
4.6.2
Harga Satuan Pekerjaan
Sheet Pile
Baja
Harga satuan pekerjaan sheet pile baja menggunakan koefisien harga dari
rencana anggaran biaya Proyek Pump Station Kapuk Naga Indah Island 2A. Berikut
adalah hasil analisa harga satuan untuk masing-masing item pekerjaan : a. Pekerjaan Sheet Pile Baja
Tabel 4.5. Harga Satuan Pekerjaan Sheet Pile Baja
Sumber : Kolom 2, 3,4 & 5. PT. Waskita Karya Kolom 1 & 6. Diolah Sendiri
NO ITEM PEKERJAAN SAT. KOEF. HARGA SATUAN JUMLAH HARGA A. TENAGA KERJA 1 Mandor OH 0.0556 50,740.00 2,818.89 2 Tukang OH 0.0556 27,060.00 1,503.33 3 Pekerja Biasa OH 0.1111 18,610.00 2,067.78 4 Operator OH 0.0556 50,740.00 2,818.89 5 Pembantu Operator OH 0.0556 18,610.00 1,033.89 10,242.78 B. PERALATAN
1 Crawler Crane Kapasitas 5 - 10 Ton jam 0.0001 375,000.00 40.07 2 Vibro Hammer Kapasitas 90Kw jam 0.0003 135,000.00 43.28 3 Genset 85 KVA jam 0.0483 31,250.00 1,509.38
1,592.72 C. BAHAN BAKAR & PELUMAS
1 Minyak Solar Pertamina liter 0.0040 11,550.00 46.20 2 Minyak Premium Pertamina liter 0.0040 8,250.00 33.00 3 Minyak Pelumas / Oli liter 0.0040 42,000.00 168.00
247.20 D. MATERIAL
1 Sheet Pile Baja tipe AZ18 m' 1.00 995,000.00 995,000.00
995,000.00
E. JUMLAH TENAGA, ALAT, BAHAN DAN MATERIAL ( A + B + C + D ) 1,007,082.70 F. OVERHEAD & PROFIT 10 % 100,708.27 G. HARGA SATUAN PEKERJAAN 1,107,790.97
PEKERJAAN SHEET PILE BAJA
JUMLAH HARGA TENAGA ( A )
JUMLAH HARGA PERALATAN ( B )
JUMLAH HARGA BAHAN BAKAR & PELUMAS ( C )
b. Pengiriman Sheet Pile Baja ke Lokasi
Tabel 4.6. Harga Satuan Pekerjaan Pengiriman Sheet Pile Baja
Sumber : Kolom 2, 3, 4 & 5. PT. Waskita Karya Kolom 1 & 6. Diolah Sendiri
c. Pekerjaan Mobilisasi Alat Instalasi Sheet Pile Baja
Tabel 4.7. Harga Satuan Pekerjaan Mobilisasi Insatalasi Sheet Pile Baja
Sumber : Kolom 2, 3, 4 & 5. PT. Waskita Karya Kolom 1 & 6. Diolah Sendiri
d. Pekerjaan Pemetaan Lokasi Sheet Pile
Tabel 4.8. Harga Satuan Pekerjaan Pemetaan Sheet Pile Baja
Sumber : Kolom 2, 3,4 & 5. PT. Waskita Karya Kolom 1 & 6. Diolah Sendiri
NO ITEM PEKERJAAN SAT. KOEF. HARGA
SATUAN
JUMLAH HARGA A. PENGIRIMAN SHEET PILE BAJA
1 Pengiriman Sheet Pile Baja tipe AZ18 ke Lokasi m' 1 181,250.00 181,250.00
181,250.00
B. JUMLAH PENGIRIMAN ALAT DAN BAHAN 181,250.00
C. OVERHEAD & PROFIT 10 % 18,125.00
D. HARGA SATUAN PEKERJAAN 199,375.00
JUMLAH HARGA PENGIRIMAN SHEET PILE BAJA PEKERJAAN PENGIRIMAN SHEET PILE BAJA
NO ITEM PEKERJAAN SAT. KOEF. HARGA
SATUAN
JUMLAH HARGA A. MOBILISASI ALAT INSTALASI SHEET PILE
1 Mobilisasi Alat ls 1 15,000,000.00 15,000,000.00
15,000,000.00
B. JUMLAH PENGIRIMAN ALAT DAN BAHAN 15,000,000.00
C. OVERHEAD & PROFIT 10 % 1,500,000.00
D. HARGA SATUAN PEKERJAAN 16,500,000.00
PEKERJAAN MOBILISASI ALAT INSTALASI SHEET PILE
JUMLAH HARGA MOBILISASI ALAT
NO ITEM PEKERJAAN SAT. KOEF. HARGA
SATUAN JUMLAH HARGA A. TENAGA KERJA 1 Mandor jam 0.0556 50,740.00 2,818.89 2 Tukang jam 0.0556 27,060.00 1,503.33
3 Pekerja Biasa jam 0.1111 18,610.00 2,067.78
6,390.00 B. PERALATAN 1 Theodolite ls 1 3,500,000.00 3,500,000.00 3,500,000.00
C. JUMLAH TENAGA KERJA DAN PERALATAN ( A + B ) 3,506,390.00
D. OVERHEAD & PROFIT 10 % 350,639.00
E. HARGA SATUAN PEKERJAAN 3,857,029.00
PEKERJAAN PEMETAAN LOKASI SHEET PILE
JUMLAH HARGA TENAGA ( A )
e. Pekerjan Instalasi Guide Wall
Tabel 4.9. Harga Satuan Pekerjaan Instalasi Guide Wall
Sumber : Kolom 2, 3, 4 & 5. PT. Waskita Karya Kolom 1 & 6. Diolah Sendiri
f. Pekerjaan Verticality
Tabel 4.10. Harga Satuan Pekerjaan Verticality
Sumber : Kolom 2, 3, 4 & 5. PT. Waskita Karya Kolom 1 & 6. Diolah Sendiri
NO ITEM PEKERJAAN SAT. KOEF. HARGA
SATUAN JUMLAH HARGA A. TENAGA KERJA 1 Mandor jam 0.0556 50,740.00 2,818.89 2 Tukang jam 0.0556 27,060.00 1,503.33
3 Pekerja Biasa jam 0.1111 18,610.00 2,067.78
4 Operator jam 0.0556 50,740.00 2,818.89
5 Pembantu Operator jam 0.0556 18,610.00 1,033.89
10,242.78
B. PERALATAN
1 Las Listrik jam 0.0005 14,583.33 7.76
7.76
C. MATERIAL
1 Kawat Las Listrik Elektroda kg 0.0005 39,500.00 21.02
2 Baja WF 260mm x 93mm kg 930 8,000.00 7,440,000.00
7,440,021.02
D. JUMLAH TENAGA KERJA, PERALATAN DAN MATERIAL ( A + B + C ) 7,450,271.56
E. OVERHEAD & PROFIT 10 % 745,027.16
F. HARGA SATUAN PEKERJAAN 8,195,298.71
PEKERJAAN INSTALASAI GUIDE WALL
JUMLAH HARGA TENAGA ( A )
JUMLAH HARGA PERALATAN ( B )
JUMLAH HARGA MATERIAL ( C )
NO ITEM PEKERJAAN SAT. KOEF. HARGA SATUAN JUMLAH HARGA A. TENAGA KERJA 1 Mandor jam 0.0556 50,740.00 2,818.89 2 Tukang jam 0.0556 27,060.00 1,503.33 3 Pekerja Biasa jam 0.1111 18,610.00 2,067.78
6,390.00 B. PERALATAN 1 Theodolite jam 8 20,833.33 166,666.67 166,666.67
C. JUMLAH TENAGA KERJA DAN PERALATAN ( A + B ) 173,056.67 D. OVERHEAD & PROFIT 10 % 17,305.67 E. HARGA SATUAN PEKERJAAN 190,362.33
JUMLAH HARGA PERALATAN ( B ) PEKERJAAN VERTICALITY
4.6.3
Biaya Pelaksanaan Pekerjaan
Sheet Pile
Baja
Analisis perhitungan biaya pelaksanaan pekerjaan sheet pile baja dihitung
indeks bahan dan upah tenaga kerja berdasarkan penggunaan di lapangan. Acuan analisis biaya berdasarkan harga PT. Waskita. Berikut ini adalah biaya pelaksanaan pekerjaan sheet pile baja berdasarkan volume pekerjaan di lapangan :
Tabel 4.11. Biaya Pelaksanaan Pekerjaan Sheet Pile Baja
Sumber : Kolom 2, 3, 4 & 5. PT. Waskita Karya Kolom 1, 6 & 7. Diolah Sendiri
Berdasarkan perhitungan biaya pekerjaan sheet pile baja, didapat harga
sebesar Rp. 713,799,139.90,- . Biaya tersebut sudah termasuk biaya over head di
setiap item pekerjaan. Berikut ini persentase rencana anggaran biaya sheet pile
baja :
Gambar 4.6. Grafik Persentase Rencana Anggaran Biaya Sheet Pile Baja (Sumber : Diolah Sendiri)
NO ITEM PEKERJAAN SAT. VOLUME
HARGA SATUAN PEKERJAAN
JUMLAH HARGA %
1 Pekerjaan Sheet Pile Baja tipe AZ18 m' 520 1,107,790.97 576,051,304.52 80.702% 2 Pengiriman Sheet Pile Baja tipe AZ18 ke Lokasi + Mobilisasi Alat m' 520 199,375.00 103,675,000.00 14.524%
3 Pemetaan Lokasi Sheet Pile ls 1 3,857,029.00 3,857,029.00 0.540%
4 Mobilisasi Alat ls 1 16,500,000.00 16,500,000.00 2.312%
5 Instalasi Guide Wall + Pengelasan ls 1 8,195,298.71 8,195,298.71 1.148%
6 Verticality titik 29 190,362.33 5,520,507.67 0.773%
100% VOLUME TOTAL PEKERJAAN SHEET PILE BAJA
4.7.
Faktor yang Mempengaruhi
Sheet Pile
Beton
Dampak dari waktu pabrikasi dan pengiriman sheet pile baja yang
mempengaruhi schedule pelaksanaan pekerjaan sheet pile dan schedule secara
keseluruhan. Melihat kondisi akan terjadinya keterlambatan schedule waktu
pelaksanaan sheet pile, dilakukan alternatif untuk meminimalisir terjadinya
keterlambatan schedule pekerjaan sheet pile pada proyek pump station kapuk naga
indah dengan merubah desain sheet pile yang akan digunakan. Alternatif sheet pile
yang digunakan adalah sheet pile beton W400 buatan Indonesia. Sheet pile beton
tipe W400 memerlukan waktu sekitar 10 hari untuk pabrikasi dan pengiriman. Waktu pabrikasi dan pengiriman sheet pile tersebut diperhitungkan pabrikasi tidak
ready stock untuk sheet pile beton serta standart umur beton mencapai 8 hari.
Gambar 4.7. Sheet Pile Beton W400 (Sumber : PT. Waskita Karya)
Sheet Pile Beton Merupakan balok-balok beton yang telah dicetak sebelum
dipasang dengan bentuk tertentu. Balok-balok sheet pile dibuat saling mengkait satu
sama lain. Sheet pile beton biasanya digunakan untuk konstruksi berat yang
dirancang dengan tulangan untuk menahan beban permanen setelah konstruksi dan juga untuk menangani tegangan yang dihasilkan selama konstruksi. Kelebihan dan kekurangan sheet pile beton, antara lain :
Kelebihan dari sheet pile beton antara lain :
a. Sering digunakan untuk konstruksi berat.
b. Menangani tegangan yang dihasilkan selama konstruksi. c. Waktu yang digunakan lebih efisien.
d. Biaya yang relatif lebih terjangkau. Kekurangan dari sheet pile beton antara lain :
a. Sulitnya pemasangan.
b. Sering terjadi kebocoran pada saat instalasi.
4.8.
Analisis Waktu
Sheet Pile
Beton
Analisis waktu pekerjaan sheet pile beton terlebih dahulu harus mengetahui
analis koefisien alat dan bahan serta tenaga kerja. Untuk perhitungan perbandingannya, mengacu pada Standard SNI dan standard dari PT. Waskita Karya. Analisis waktu pekerjaan sheet pile beton dihitung berdasarkan real
pekerjaan di lapangan dengan mengacu pada time schedule PT. Waskita Karya.
Waktu pengerjaan yang dibandingkan dimulai sejak pemesanan sheet pile beton
No. KODE KOEF. SATUAN I. ASUMSI
1
Menggunakan alat (cara mekanik) 2
Lokasi pekerjaan : pesisir pantai pulau kapuk naga indah island 2A 3
Turap diterima di base camp 4
Jarak rata-rata Base camp ke lokasi pekerjaan L 0.01 Km 4
Jam kerja efektif per-hari Tk 8.00 jam 5
Ukuran dan tipe turap sesuai keperluan Uk 400.0 mm 6
Tebal turap t 120.00 mm
7
Berat per-meter turap b 104.40 kg
8
Panjang Turap (sesuai keperluan) p 18.0 M
II. URUTAN KERJA
1
Turap dibawa ke lokasi pekerjaan menggunakan tronton dan bongkar muat menggunakan Crane 2
Jika diperlukan penyambungan, dikerjakan di lokasi pekerjaan
3
Penyambungan pipa dengan las listrik
III. PEMAKAIAN BAHAN, ALAT DAN TENAGA 1. BAHAN
1.a. Turap (M52) 1.05 Kg
Plat Baja (untuk penyambungan) (M48) 0.17 Kg Kawat Las (untuk sepatu & penyambungan) (M51) 0.05 Dos Minyak Solar Pertamina (M21) 0.0040 Liter Minyak Premium Pertamina (M20) 0.0040 Liter
Minyak Pelumas / Oli (M22) 0.0040 Liter
2. ALAT
2.a. TRAILER (E29)
Kapasitas bak sekali muat V 6.00 batang
Faktor efisiensi alat Fa 0.83
Kecepatanrata-rata bermuatan v1 20.00 Km/Jam Kecepatan rata-rata kosong v2 30.00 Km/Jam
Waktu siklus : Ts1
- Waktu tempuh isi = (L : v1 ) x 60 T1 0.03 menit - Waktu tempuh kosong = (L : v2) x 60 T2 0.02 menit - Lain-lain (bongkar dan muat) T3 80.00 menit Ts1 80.05 menit Kapasitas Produksi / Jam = V x p x Fa x 60 x b Q1 7,014.43 M'
Ts1 Kg
Koefisien Alat / kg = 1 : Q1 (E29) 0.0001 Jam
2.b CRAWLER CRANE (E07)
Kapasitas V1 1.00 batang
Faktor Efisiensi alat Fa 0.83
-Waktu siklus
- Waktu muat T1 5.00 menit
- Lain-Lain T2 5.00 menit
Ts2 10.00 menit Kap. Prod. / jam = V1 x p x Fa x b x 60 Q2 9,358.42 M'
Ts2
Koefisien Alat / kg = 1 : Q2 (E07) 0.0001 jam
JENIS PEKERJAAN DINDING TURAP SATUAN M'
Gambar 4.8. Analisis Koefisien Produksi
(Sumber : Perhitungan Analisa Harga Satuan Pekerjaan Umum (PAHS versi 3.2))
a. Durasi Instalasi Sheet Pile Beton
Tabel 4.12. Durasi Instalasi Sheet Pile Beton
Sumber : Kolom 1, 2, 3 & 4. PT. Waskita Karya
Kolom 5, 6, 7 & 8. PAHS Pekerjaan Umum versi 3.2
2.c VIBRO HAMMER (E07)
Kapasitas V2 1.00 batang
Faktor Efisiensi alat Fa 0.83
-Waktu siklus
- Waktu menurunkan T4 10.00 menit
- dan lain-lain ( termasuk mengatur dan menggeser) T5 20.00 menit Ts3 30.00 menit Kap. Prod. / jam = V2 x p x Fa x b x 60 Q3 3,119.47 M'
Ts3
Koefisien Alat / kg = 1 : Q3 (E07) 0.0003 jam
2.d. WELDING SET (E32)
Diasumsi panjang turap p 18.00 M
Pembuatan sepatu/peruncing + sambungan Ts4 1.00 jam
Koefisien Alat / kg = 1 : ( p x b : Ts4 ) (E32) 0.0005 M/Jam
2.e. ALAT BANTU
Diperlukan alat bantu untuk pekerjaan Turap - Tachkel
- Tambang, seling ,rantai dan Alat kecil lainnya
3. TENAGA Qt1 8.00 batang
Produksi Turap dalam 1 hari ( Qt1 : p ) Qt2 144.00 M Qt3 15,034 Kg Kebutuhan tenaga tambahan di lokasi :
- Mandor M 1.00 orang
- Tukang Tb 1.00 orang
- Pekerja P 2.00 orang
- Operator O 1.00 orang
- Pembantu Operator PO 1.00 orang
Koefisien Tenaga kerja :
- Mandor = (Tk x M) : QT2 (L03) 0.0556 jam
- Tukang = (Tk x Tb) : Qt2 (L02) 0.0556 jam
- Pekerja = (Tk x P) : Qt2 (L01) 0.1111 jam
- Operator = (Tk x O) : Qt2 (L04) 0.0556 jam
- Pembantu
Operator = (Tk x PO) : Qt2 (L05) 0.0556 jam
Lumpsum
Produktivitas (P)
Durasi
(V / P) Pembulatan
(hari) (hari) (hari)
520 Mandor 0.0556 1.00 144.00 3.61 4.00 520 Tukang 0.0556 1.00 144.00 3.61 4.00 520 Pekerja 0.1111 2.00 144.00 3.61 4.00 520 Operator 0.0556 1.00 144.00 3.61 4.00 520 Pembantu Operator 0.0556 1.00 144.00 3.61 4.00 18.06 20.00 1 Instalasi Sheet Pile
Beton W-400 m'
Total Pekerjaan Instalasi Sheet Pile Beton (hari)
Koefisien
No Item Pekerjaan Satuan Volume
(V) Tenaga Kerja
Tenaga Kerja
b. Durasi Pengiriman Sheet Pile Beton
Tabel 4.13. Durasi Pengiriman Sheet Pile Beton
Sumber : PT. Waskita Karya
Kolom 1, 6, 7, 8, 9, 10 & 11. Diolah Sendiri
c. Total Durasi Pekerjaan Sheet Pile Beton
Tabel 4.14. Total Durasi Pekerjaan Sheet Pile Beton
Sumber : Diolah Sendiri
Dilihat dari analisis perhitungan waktu untuk pekerjaan sheet pile beton
pada tabel di atas. Secara umum, waktu pekerjaan sheet pile beton dari pemesanan
material sampai ke lokasi serta instalasi sheet pile memerlukan waktu sekitar 34
hari.
4.9.
Analisis Biaya
Sheet Pile
Beton
Analisis biaya sheet pile beton dalam pelaksanaannya hampir sama dengan sheet pile baja. Namun yang membedakan hanya material dan pengirimannya.
Umur Beton (UB) Jumlah Truk Kapasitas bak sekali muat (KT) 8 x PS Durasi Truk (DT) V / KT Durasi (UB + DP) Pembulatan
(hari) (unit) (m') (hari) (hari) (hari) 1
Pengiriman Sheet Pile Beton W-400 (Diasumsikan Sheet Pile tidak ready stock
di Supplier)
m' 520.00 18.00 8.00 1.00 144.00 3.61 11.61 12.00
11.61 12.00
No Item Pekerjaan SatuanVolume (V)
Panjang 1 Batang Sheet Pile (PS)
Total Pengiriman Sheet Pile Beton (hari)
NO ITEM PEKERJAAN
2 Pengiriman Sheet Pile Baja tipe AZ18 ke Lokasi 12.00 hari
3 Pemetaan Lokasi Sheet Pile 1.00 hari
4 Galian Sheet Pile (Sudah digali) 0.00 hari
5 Mobilisasi Alat 1.00 hari
6 Instalasi GuideWall + Pengelasan hari
7 Verticality hari
8 Instalasi Sheet Pile Baja tipe AZ18 + Perancangan hari
34 hari DURASI PEKERJAAN
20.00
Dalam perhitungannya, yang membedakan kedua pekerjaan tersebut adalah harga satuan sheet pile dan harga satuan pengiriman material. Untuk perhitungan biaya
pelaksanaan sheet pile baja tidak jauh berbeda dengan pelaksanaan sheet pile beton. Terdapat biaya tambahan untuk pelaksanaan sheet pile beton yaitu sepatu beton
yang terbuat dari plat baja yang berguna juga untuk sambungan jika diperlukan untuk penyambungan sheet pile beton dan berfungsi untuk mencegah keretakan
pada ujung sheet pile beton.
Untuk menghitung biaya dibutuhkan data volume pekerjaan berdasarkan ukuran sebenarnya yang terdapat di lapangan. table volume pekerjaan sheet pile
baja dapat dilihat pada tabel di bawah ini.
Tabel 4.15. Volume Pekerjaan Sheet Pile Beton
Sumber : PT. Waskita Karya
4.9.1.
Harga Satuan Bahan dan Upah
Sheet Pile
Beton
Untuk harga satuan pekerjaan pada sheet pile beton terdapat beberapa
harga satuan yang berbeda dengan sheet pile baja. Perbedaan yang paling
mendasar adalah harga satuan sheet pile beton per m’ dan harga satuan
NO URAIAN PEKERJAAN
1 Instalasi Sheet Pile Beton W400 520 m'
2 Pengiriman Sheet Beton W400 ke Lokasi 520 m'
3 Pemetaan Lokasi Sheet Pile 1 ls
4 Mobilisasi Alat 1 ls
5
Instalasi Guide Wall (Baja WF 260mm x 93mm)+ Pengelasan
Volume :
= Panjang Total Profil Baja x Berat Per meter Baja = 10 meter x 93 kg = 930 kg 1 ls 6 Verticality 29 titik VOLUME PEKERJAAN
pengiriman material sheet pile beton per m’ sampai ke lokasi. Untuk harga satuan
upah, sama dengan harga satuan pada sheet pile baja. Berikut ini adalah tabel
harga satuan pekerjaan sheet pile beton :
Tabel 4.16. Harga Satuan Bahan Bangunan Sheet Pile Beton
Sumber : PT. Waskita Karya
4.9.2.
Harga Satuan Pekerjaan
Sheet Pile
Beton
Harga satuan pekerjaan sheet pile beton yang digunakan hampir sama
dengan sheet pile baja yaitu menggunakan koefisien harga dari rencana anggaran
biaya Proyek Pump Station Kapuk Naga Indah Island 2A. Perbedaannya hanya
pada harga satuan sheet pile beton per m’ dan harga satuan pengiriman material sheet pile beton per m’. Berikut adalah hasil analisa harga satuan untuk
masing-masing item pekerjaan :
NO ITEM SATUAN HARGA
SATUAN 1 Sheet Pile Beton tipe W400 m' 920,000.00 2 Pengiriman Sheet Pile Baja tipe AZ18 ke Lokasi m' 118,750.00 3 Crawler Crane Kapasitas 5 - 10 Ton jam 375,000.00 4 Vibro Hammer Kapasitas 90Kw jam 135,000.00
5 Pompa Air jam 10,416.67
6 Theodolite jam 20,833.33
7 Las Listrik jam 14,583.33
8 Kawat Las Listrik Elektroda kg 39,500.00
9 Genset 85 KVA jam 31,250.00
10 Minyak Solar Pertamina liter 11,550.00 11 Minyak Premium Pertamina liter 8,250.00 12 Minyak Pelumas / Oli liter 42,000.00 13 Flat Bed Truck 3-4 m3 w/ crane 4 ton jam 145,067.00
a. Pekerjaan Sheet Pile Beton
Tabel 4.17. Harga Satuan Pekerjaan Sheet Pile Beton
Sumber : Kolom 2 & 3. PT. Waskita Karya Kolom 1, 4, 5 & 6. Diolah Sendiri
b. Pengiriman Sheet Pile Beton ke Lokasi
Tabel 4.18. Harga Satuan Pekerjaan Pengiriman Sheet Pile Beton
Sumber : Kolom 2 & 3. PT. Waskita Karya Kolom 1, 4, 5 & 6. Diolah Sendiri
NO ITEM PEKERJAAN SAT. KOEF. HARGA SATUAN JUMLAH HARGA A. TENAGA KERJA 1 Mandor OH 0.0556 50,740.00 2,818.89 2 Tukang OH 0.0556 27,060.00 1,503.33 3 Pekerja Biasa OH 0.1111 18,610.00 2,067.78 4 Operator OH 0.0556 50,740.00 2,818.89 5 Pembantu Operator OH 0.0556 18,610.00 1,033.89 10,242.78 B. PERALATAN
1 Crawler Crane Kapasitas 5 - 10 Ton jam 0.0001 375,000.00 40.07 2 Vibro Hammer Kapasitas 90Kw jam 0.0003 135,000.00 43.28 3 Genset 85 KVA jam 0.0483 31,250.00 1,509.38
1,592.72 C. BAHAN BAKAR & PELUMAS
1 Minyak Solar Pertamina liter 0.0040 11,550.00 46.20 2 Minyak Premium Pertamina liter 0.0040 8,250.00 33.00 3 Minyak Pelumas / Oli liter 0.0040 42,000.00 168.00
247.20 D. MATERIAL
1 Sheet Pile Beton tipe W400 m' 1.00 920,000.00 920,000.00 2 Sepatu Beton (Plat Baja) kg 0.0483 -
-920,000.00
E. JUMLAH TENAGA, ALAT, BAHAN DAN MATERIAL ( A + B + C + D ) 932,082.70 F. OVERHEAD & PROFIT 10 % 93,208.27 G. HARGA SATUAN PEKERJAAN 1,025,290.97
PEKERJAAN SHEET PILE BETON
JUMLAH HARGA TENAGA ( A )
JUMLAH HARGA PERALATAN ( B )
JUMLAH HARGA BAHAN BAKAR & PELUMAS ( C )
JUMLAH HARGA MATERIAL ( D )
NO ITEM PEKERJAAN SAT. KOEF. HARGA SATUAN
JUMLAH HARGA A. PENGIRIMAN SHEET PILE BETON
1 Pengiriman Sheet Pile Beton tipe W400 ke Lokasi m' 1 118,750.00 118,750.00
118,750.00
B. JUMLAH PENGIRIMAN ALAT DAN BAHAN 118,750.00 C. OVERHEAD & PROFIT 10 % 11,875.00 D. HARGA SATUAN PEKERJAAN 130,625.00
JUMLAH HARGA PENGIRIMAN SHEET PILE BETON PEKERJAAN PENGIRIMAN SHEET PILE BETON
c. Pekerjaan Mobilisasi Alat Instalasi Sheet Pile Beton
Tabel 4.19. Harga Satuan Mobilisasi Alat Instalasi Sheet Pile Beton
Sumber : Kolom 2 & 3. PT. Waskita Karya Kolom 1, 4, 5 & 6. Diolah Sendiri
d. Pekerjaan Pemetaan Lokasi Sheet Pile
Tabel 4.20. Harga Satuan Pekerjaan Pemetaan Sheet Pile Beton
Sumber : Kolom 2 & 3. PT. Waskita Karya Kolom 1, 4, 5 & 6. Diolah Sendiri
NO ITEM PEKERJAAN SAT. KOEF. HARGA SATUAN
JUMLAH HARGA A. MOBILISASI ALAT INSTALASI SHEET PILE
1 Mobilisasi Alat ls 1 15,000,000.00 15,000,000.00
15,000,000.00
B. JUMLAH PENGIRIMAN ALAT DAN BAHAN 15,000,000.00 C. OVERHEAD & PROFIT 10 % 1,500,000.00 D. HARGA SATUAN PEKERJAAN 16,500,000.00
PEKERJAAN MOBILISASI ALAT INSTALASI SHEET PILE
JUMLAH HARGA MOBILISASI ALAT
NO ITEM PEKERJAAN SAT. KOEF. HARGA SATUAN JUMLAH HARGA A. TENAGA KERJA 1 Mandor jam 0.0556 50,740.00 2,818.89 2 Tukang jam 0.0556 27,060.00 1,503.33 3 Pekerja Biasa jam 0.1111 18,610.00 2,067.78
6,390.00 B. PERALATAN 1 Theodolite ls 1 3,500,000.00 3,500,000.00 3,500,000.00
C. JUMLAH TENAGA KERJA DAN PERALATAN ( A + B ) 3,506,390.00 D. OVERHEAD & PROFIT 10 % 350,639.00 E. HARGA SATUAN PEKERJAAN 3,857,029.00
PEKERJAAN PEMETAAN LOKASI SHEET PILE
JUMLAH HARGA TENAGA ( A )
e. Pekerjan Instalasi Guide Wall
Tabel 4.21. Harga Satuan Pekerjaan Instalasi Guide Wall
Sumber : Kolom 2 & 3. PT. Waskita Karya Kolom 1, 4, 5 & 6. Diolah Sendiri
f. Pekerjaan Verticality
Tabel 4.22. Harga Satuan Pekerjaan Verticality
Sumber : Kolom 2 & 3. PT. Waskita Karya Kolom 1, 4, 5 & 6. Diolah Sendiri
NO ITEM PEKERJAAN SAT. KOEF. HARGA SATUAN JUMLAH HARGA A. TENAGA KERJA 1 Mandor jam 0.0556 50,740.00 2,818.89 2 Tukang jam 0.0556 27,060.00 1,503.33 3 Pekerja Biasa jam 0.1111 18,610.00 2,067.78 4 Operator jam 0.0556 50,740.00 2,818.89 5 Pembantu Operator jam 0.0556 18,610.00 1,033.89
10,242.78
B. PERALATAN
1 Las Listrik jam 0.0005 14,583.33 7.76
7.76 C. MATERIAL
1 Kawat Las Listrik Elektroda kg 0.0005 39,500.00 21.02 2 Baja WF 260mm x 93mm kg 930 8,000.00 7,440,000.00
7,440,021.02
D. JUMLAH TENAGA KERJA, PERALATAN DAN MATERIAL ( A + B + C ) 7,450,271.56 E. OVERHEAD & PROFIT 10 % 745,027.16 F. HARGA SATUAN PEKERJAAN 8,195,298.71
PEKERJAAN INSTALASAI GUIDE WALL
JUMLAH HARGA TENAGA ( A )
JUMLAH HARGA PERALATAN ( B )
JUMLAH HARGA MATERIAL ( C )
NO ITEM PEKERJAAN SAT. KOEF. HARGA SATUAN JUMLAH HARGA A. TENAGA KERJA 1 Mandor jam 0.0556 50,740.00 2,818.89 2 Tukang jam 0.0556 27,060.00 1,503.33 3 Pekerja Biasa jam 0.1111 18,610.00 2,067.78
6,390.00 B. PERALATAN 1 Theodolite jam 8 20,833.33 166,666.67 166,666.67
C. JUMLAH TENAGA KERJA DAN PERALATAN ( A + B ) 173,056.67 D. OVERHEAD & PROFIT 10 % 17,305.67 E. HARGA SATUAN PEKERJAAN 190,362.33
JUMLAH HARGA PERALATAN ( B ) PEKERJAAN VERTICALITY
4.9.3.
Biaya Pelaksanaan Pekerjaan
Sheet Pile
Beton
Analisis perhitungan biaya pelaksanaan pekerjaan sheet pile beton dihitung
indeks bahan dan upah tenaga kerja berdasarkan penggunaan di lapangan. Acuan analisis biaya berdasarkan harga PT. Waskita. Berikut ini adalah biaya pelaksanaan pekerjaan sheet pile beton berdasarkan volume pekerjaan di lapangan :
Tabel 4.23. Biaya Pelaksanaan Pekerjaan Sheet Pile Beton
Sumber : Kolom 2, 3, 4. PT. Waskita Karya Kolom 1, 5, 6 & 7. Diolah Sendiri
Berdasarkan perhitungan biaya pekerjaan sheet pile beton, didapat harga
sebesar Rp. 635,149,139.290,- . Biaya tersebut sudah termasuk biaya over head di
setiap item pekerjaan. Berikut ini persentase rencana anggaran biaya sheet pile
beton :
Gambar 4.9. Grafik Persentase Rencana Anggaran Biaya Sheet Pile Beton (Sumber : Diolah Sendiri)
NO ITEM PEKERJAAN SAT. VOLUME
HARGA SATUAN PEKERJAAN
JUMLAH HARGA %
1 Pekerjaan Sheet Pile Beton tipe W400 m' 520 1,025,290.97 533,151,304.52 83.941% 2 Pengiriman Sheet Pile Beton tipe W400 ke Lokasi + Mobilisasi Alat m' 520 130,625.00 67,925,000.00 10.694%
3 Pemetaan Lokasi Sheet Pile hari 1 3,857,029.00 3,857,029.00 0.607%
4 Mobilisasi Alat hari 1 16,500,000.00 16,500,000.00 2.598%
5 Instalasi Guide Wall + Pengelasan set 1 8,195,298.71 8,195,298.71 1.290%
6 Verticality titik 29 190,362.33 5,520,507.67 0.869%
VOLUME TOTAL PEKERJAAN SHEET PILE BETON
4.10.
Pembahasan Hasil
Dari hasil analisis perhitungan, didapat biaya pelaksanaan pekerjaan sheet pile baja sebesar Rp. 713.799.139,90. Sedangkan untuk biaya pelaksanaan sheet
pile beton Rp. 635.149.139,90. Terdapat selisih biaya antara pekerjaan sheet pile
baja dan sheet pile beton sebesar Rp. 78.650.000,00. Dimana untuk biaya
pelaksanaan sheet pile beton lebih murah dibandingkan sheet pile baja. Selisih
biaya tersebut karena perbedaan harga satuan sheet pile per m’ dan harga satuan
pengiriman material sheet pile per m’. Hal tersebut dikarenakan faktor harga bahan
dan pengiriman sheet pile yang berbeda wilayah. Perbedaan biaya dapat dilihat
pada tabel berikut :
Gambar 4.10. Grafik Perbedaan Biaya Sheet Pile (Sumber : Diolah Sendiri)
Dari segi waktu pekerjaan, untuk sheet pile baja membutuhkan waktu 80 hari dilihat
dari waktu pemesanan, pengiriman material, dan pelaksanaan pekerjaan sheet pile
baja. Berbeda dengan waktu pekerjaan sheet pile beton, dimana waktu yang
dibandingkan dengan pekerjaan sheet pile baja. Perbedaan waktu pelaksanaan pekerjaan sheet pile baja dan sheet pile beton dapat
dilihat pada kurva S sebagai berikut :
Gambar 4.11. Kurva S Perbedaan Waktu Pekerjaan Sheet Pile Sumber : Diolah Sendiri (Perhitungan ada pada lampiran)
1 2 3 4 5 6 7 8 910 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77
1 Pabrikasi Sheet Pile 46 26 2 Pengiriman Sheet Pile + Instalasi 30 4 3 Pemetaan Lokasi Sheet Pile 1 1 4 Mobilisasi Alat 1 1 5 Instalasi Guide Wall +
Pengelasan 1 1
6 Verticality 1 1
PERBEDAAN JADWAL PELAKSANAAN PEKERJAAN ( KURVA-S ) SHEET PILE BAJA DAN SHEET
PILE BETON
Minggu ke 9
NO Uraian Pekerjaan
Durasi Minggu ke 1 Minggu ke 2 Minggu ke 3
Sheet Pile Baja Sheet Pile Beton
Minggu ke 10 Minggu ke 11 Sheet Pile Baja Sheet Pile Beton 1 - 7 8 - 14 15 - 21 22 - 28 29 - 4 5 - 11
Minggu ke 4 Minggu ke 5 Minggu ke 6 Minggu ke 7 Minggu ke 8
12 - 18 19 - 25 26 - 1 2 - 8 9 - 15 2.02%4.04% 6.05%8.07% 10.09%12.11% 14.12% 16.14%18.16% 20.18%22.19% 24.21%26.23% 28.25%30.26% 32.28%34.30% 36.32%38.33% 40.35% 42.37%44.39% 46.40% 48.42%50.44% 52.46%54.47% 56.49%58.51% 60.53% 62.54% 64.56%66.58% 68.60%70.61% 72.63%74.65% 76.67% 78.68% 80.70%81.11%81.51%81.91%82.32%82.72% 83.12% 83.53% 83.93% 84.33%84.74%85.14% 85.54% 85.95% 86.35%86.75% 87.16%87.56% 87.96% 88.37% 88.77%89.17% 89.58% 89.98% 90.39% 90.79% 91.19% 91.60%92.00% 92.40% 92.81% 93.21%93.61% 94.02%94.42%94.82%95.23% 100.00% 3.23%6.46% 9.69% 12.91% 16.14% 19.37% 22.60% 25.83% 29.06% 32.29% 35.51% 38.74% 41.97% 45.20% 48.43% 51.66%54.88% 58.11% 61.34% 64.57% 67.80% 71.03% 74.26% 77.48% 80.71% 83.94% 86.61% 89.29% 91.96% 94.64% 100.00%
Gambar 4.12. Kurva S Perbedaan Biaya (Outflow) Pekerjaan Sheet Pile Sumber : Diolah Sendiri (Perhitungan ada pada lampiran)
1 2 3 4 5 6 7 8 910 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77
1 Pabrikasi Sheet Pile 576,051,304.52 533,151,304.52
2 Pengiriman Sheet Pile + Instalasi 103,675,000.00 67,925,000.00
3 Pemetaan Lokasi Sheet Pile 3,857,029.00 3,857,029.00
4 Mobilisasi Alat 16,500,000.00 16,500,000.00
5 Instalasi Guide Wall +
Pengelasan 8,195,298.71 8,195,298.71 6 Verticality 5,520,507.67 5,520,507.67
PERBEDAAN BIAYA PELAKSANAAN ( KURVA OUTFLOW ) PEKERJAAN SHEET PILE BAJA DAN SHEET
PILE BETON
NOUraian Pekerjaan
Durasi Minggu ke 1 Minggu ke 2 Minggu ke 3 Minggu ke 4 Minggu ke 5 Minggu ke 6 Minggu ke 7 Minggu ke 8 Minggu ke 9 Minggu ke 10 Minggu ke 11
2 - 8 9 - 15
Sheet Pile Baja Sheet Pile Beton
22 - 28 29 - 4 5 - 11 12 - 18 19 - 25 26 - 1
Sheet Pile Baja Sheet Pile Beton 1 - 7 8 - 14 15 - 21
14,401,282.6128,802,565.23 43,203,847.84 57,605,130.45 72,006,413.07 86,407,695.68 100,808,978.29 115,210,260.90 129,611,543.52 144,012,826.13 158,414,108.74 172,815,391.36 187,216,673.97 201,617,956.58 216,019,239.20 230,420,521.81 244,821,804.42 259,223,087.04 273,624,369.65 288,025,652.26 302,426,934.87 316,828,217.49 331,229,500.10 345,630,782.71 360,032,065.33 374,433,347.94 388,834,630.55 403,235,913.17 417,637,195.78 432,038,478.39 446,439,761.01 460,841,043.62 475,242,326.23 489,643,608.85 504,044,891.46 518,446,174.07 532,847,456.68 547,248,739.30 561,650,021.91576,051,304.52 578,931,165.63 581,811,026.75 584,690,887.86 587,570,748.97 590,450,610.08593,330,471.19 596,210,332.30 599,090,193.41 601,970,054.52 604,849,915.63607,729,776.75 610,609,637.86 613,489,498.97616,369,360.08 619,249,221.19 622,129,082.30 625,008,943.41627,888,804.52630,768,665.63 633,648,526.75 636,528,387.86639,408,248.97642,288,110.08645,167,971.19 648,047,832.30650,927,693.41653,807,554.52656,687,415.63659,567,276.75662,447,137.86 665,326,998.97668,206,860.08671,086,721.19673,966,582.30 676,846,443.41 679,726,304.52 713,799,139.90 20,505,819.4041,011,638.81 61,517,458.21 82,023,277.62 102,529,097.02 123,034,916.43 143,540,735.83 164,046,555.24 184,552,374.64 205,058,194.05 225,564,013.45 246,069,832.86 266,575,652.26 287,081,471.67 307,587,291.07 328,093,110.48 348,598,929.88 369,104,749.29 389,610,568.69 410,116,388.10 430,622,207.50 451,128,026.90 471,633,846.31 492,139,665.71 512,645,485.12 533,151,304.52 550,132,554.52 567,113,804.52 584,095,054.52 601,076,304.52 616,504,420.52
Dari hasil analisis dilihat dari segi waktu dan biaya, untuk perbedaan antara sheet pile baja dan sheet pile beton dapat dilihat pada tabel sebagai berikut :
Tabel 4.24. Perbedaan Waktu dan Biaya Pelaksanaan Sheet Pile
Sumber : Diolah Sendiri
Sheet Pile Baja Sheet Pile Beton
Waktu 80 Hari 34 Hari 46 Hari 57.50% Biaya Rp. 713,799,139.90 Rp. 635,149,139.90 Rp. 78,650,000.00 11.02% URAIAN
RENCANA ANGGARAN BIAYA
