PRINSIP DASAR
4.1 Pendahuluan
Ilmu statika pada dasarnya merupakan pengembangan dari ilmu fisika, yang menjelaskan kejadian alam sehari-hari, yang berkaitan dengan gaya-gaya yang bekerja. Insinyur sipil dalam hal ini bekerja pada bidang perencanaan, pelaksanaan dan perawatan atau perbaikan konstruksi bangunan sipil.
Fungsi utama bangunan sipil adalah mendukung gaya-gaya yang berasal dari beban-beban yang dipikul oleh bangunan tersebut. Sebagai contoh adalah beban lalu lintas kendaraan pada jembatan/jalan, beban akibat timbunan tanah pada dinding penahan tanah (retaining wall), beban air waduk pada bendung, beban hidup pada lantai bangunan
gedung, dan lain sebagainya.

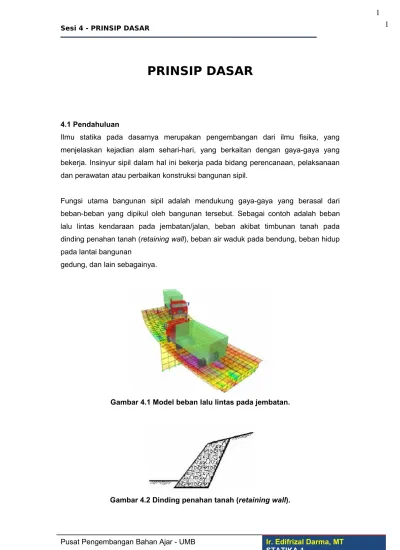

Gambar 4.1 Model beban lalu lintas pada jembatan.
22
2
Sesi 4 - PRINSIP DASAROleh karena itu, penguasaan ilmu statika sangat penting dan membantu insinyur sipil dalam kaitannya dengan perencanaan suatu struktur.
4.1.1 Gaya
Gaya adalah sesuatu yang menyebabkan deformasi pada suatu struktur. Gaya mempunyai besaran dan arah, digambarkan dalam bentuk vector yang arahnya ditunjukkan dengan anak-panah, sedangkan panjang vektor digunakan untuk menunjukkan besarannya (Gambar 4.3).
Gambar 4.3 Vektor
Garis disepanjang gaya tersebut bekerja dinamakan garis kerja gaya. Titik tangkap gaya yang bekerja pada suatu benda yang sempurna padatnya, dapat dipindahkan di sepanjang garis kerja gaya tersebut tanpa mempengaruhi kinerja dari gaya tersebut. Apabila terdapat bermacam-macam gaya bekerja pada suatu benda, maka gaya-gaya tersebut dapat digantikan oleh satu gaya yang memberi pengaruh sama seperti yang dihasilkan dari bermacam-macam gaya tersebut, yang disebut sebagai resultan gaya.
4.1.2 Vektor Resultan
Sejumlah gaya yang bekerja pada suatu struktur dapat direduksi menjadi satu resultan gaya, maka konsep ini dapat membantu di dalam menyederhanakan permasalahan. Menghitung resultan gaya tergantung dari jumlah dan arah dari gayagaya tersebut.
Beberapa cara/metode untuk menghitung/mencari resultan gaya, yaitu antara lain : 1. Metode penjumlahan dan pengurangan vektor gaya.
4. Metode segitiga dan segi-banyak vektor gaya. 3. Metode proyeksi vektor gaya.
1. Metode penjumlahan dan pengurangan vektor gaya
Metode ini menggunakan konsep bahwa dua gaya atau lebih yang terdapat pada garis kerja gaya yang sama (segaris) dapat langsung dijumlahkan (jira arah sama/searah) atau dikurangkan (jika arahnya berlawanan).
Gambar 4.4 Penjumlahan vektor searah dan segaris menjadi resultan gaya R. 4. Metode segitiga dan segi-banyak vektor gaya
Metode ini menggunakan konsep, jika gaya-gaya yang bekerja tidak segaris, maka dapat digunakan cara Paralellogram dan Segitiga Gaya. Metode tersebut cocok jika gaya-gayanya tidak banyak.
Gambar 4.5 Resultan dua vektor gaya yang tidak segaris.
Namur jika terdapat lebih dari dua gaya, maka harus disusun suatu segibanyak (poligon) gaya. Gaya-gaya kemudian disusun secara berturutan, mengikuti arah jarum jam.
44
4
Sesi 4 - PRINSIP DASARGambar 4.6 Resultan dari beberapa vektor gaya yang tidak searah.
Jika telah terbentuk segi-banyak tertutup, maka penyelesaiannya adalah tidak ada resultan gaya atau resultan gaya sama dengan nol. Namun jika terbentuk segi-banyak tidak tertutup, maka garis penutupnya adalah resultan gaya.
3. Metode proyeksi vektor gaya
Metode proyeksi menggunakan konsep bahwa proyeksi resultan dari dua buah vektor gaya pada setiap sumbu adalah sama dengan jumlah aljabar proyeksi masing-masing komponennya pada sumbu yang sama. Sebagai contoh dapat dilihat pada Gambar 4.7.
Gambar 4.7 Proyeksi Sumbu.
Xi dan X adalah masing-masing proyeksi gaya Fi dan R terhadap sumbu x. sedangkan Yi dan Y adalah masing-masing proyeksi gaya Fi dan R terhadap sumbu y. dimana
Dengan demikian metode tersebut sebenarnya tidak terbatas untuk dua buah vektor gaya, tetapi bisa lebih. Jika hanya diketahui vektor-vektor gaya dan akan dicari resultan gaya,
maka dengan mengetahui jumlah kumulatif dari komponen proyeksi sumbu, yaitu X dan Y, maka dengan rumus pitagoras dapat dicari nilai resultan gaya (R). dimana
Sebagai penjelasan lebih lanjut, dapat dilihat beberapa contoh soal dengan disertai ilustrasi Gambar 4.8.
Contoh pertama, diketahui suatu benda dengan gaya-gaya seperti terlihat pada Gambar 8 sebagai berikut.
Ditanyakan : Tentukan besar dan arah resultan gaya dari empat gaya tarik pada besi ring.
Gambar 4.8 Contoh soal pertama.
Contoh kedua, diketahui dua orang seperti terlihat pada Gambar 9, sedang berusaha memindahkan bongkahan batu besar dengan cara tarik dan ungkit.
Ditanyakan : tentukan besar dan arah gaya resultan yang bekerja pada titik bongkah batu akibat kerja dua orang tersebut.
66
6
Sesi 4 - PRINSIP DASARGambar 4.9 Contoh soal kedua. 4.1.3 Momen
Gaya yang beraksi pada suatu massa kaku, secara umum selain menyebabkan deformasi, ternyata juga menyebabkan rotasi (massa tersebut berputar terhadap suatu titik sumbu tertentu). Posisi vektor gaya yang menyebabkan perputaran terhadap suatu titik sumbu tertentu tersebut disebut sebagai momen.
Gambar 4.10 Model struktur kantilever.
Pada gambar 4.10 dapat kita lihat bahwa akibat beban terpusat (lampu gantung dan penutup) yang bekerja pada titik B, maka akan timbul momen pada titik A.
Pada kasus tertentu, akibat adanya momen untuk suatu beban yang memiliki eksentrisitas, akan menimbulkan suatu putaran yang disebut dengan torsi atau puntir. Ilustrasi mengenai torsi atau punter sebagai contoh adalah pada sebuah pipa, seperti terlihat pada Gambar 4.11, Gambar 4.12, dan Gambar 4.13.
Jika momen tersebut berputar pada sumbu aksial dari suatu batang (misal pipa) maka namanya adalah torsi atau puntir.
Gambar 4.11 Torsi Terhadap Sumbu Z.
Dari ilustrasi seperti terlihat pada Gambar 4.11 dapat dilihat bahwa torsi terhadap sumbu-z akan menyebabkan puntir pada pipa. Besarnya momen ditentukan oleh besarnya gaya F dan lengan momen (jarak tegak lurus gaya terhadap titik putar yang ditinjau).
Gambar 4.12 Momen Terhadap Sumbu X.
Dari ilustrasi seperti terlihat pada Gambar 4.12 dapat dilihat bahwa momen terhadap sumbu-z akan menyebabkan bending pada pipa.
88
8
Sesi 4 - PRINSIP DASARGambar 4.13 Gaya menuju sumbu (konkuren)
Gaya yang menuju suatu sumbu disebut sebagai konkuren, tidak akan menimbulkan momen pada sumbu-z. Perilaku momen pada batang kantilever dapat terjadi dalam beberapa konfigurasi.
4.1.4 Soal latihan dan pembahasan
Berikut ini terdapat tiga contoh soal latihan beserta pembahasan untuk menghitung momen.
4.2 Keseimbangan Benda Tegar
Suatu benda berada dalam keseimbangan apabila sistem gaya-gaya yang bekerja pada benda tersebut tidak menyebabkan translasi maupun rotasi pada benda tersebut.
Keseimbangan akan terjadi pada sistem gaya konkuren yang bekerja pada titik atau partikel, apabila resultan sistem gaya konkuren tersebut sama dengan nol. Apabila sistem gaya tak konkuren bekerja pada suatu benda tegar, makaakan terjadi kemungkinan untuk mengalami translasi dan rotasi.
Oleh karena itu, agar benda tegar mengalami keseimbangan, translasi dan rotasi tersebut harus dihilangkan. Untuk mencegah translasi, maka resultan sistem gaya-gaya yang bekerja haruslah sama dengan nol, dan untuk mencegah rotasi, maka jumlah momen yang dihasilkan oleh resultan oleh semua gaya yang bekerja haruslah sama dengan nol.
Sebagai ilustrasi, dapat dilihat Gambar 4.14 mengenai gaya dan momen pada sumbu-x, sumbu-y dan sumbu-z.
10
10
10
Sesi 4 - PRINSIP DASARGambar 4.14 Gaya dan Momen pada tiga sumbu. 4.3. Gaya dan Momen Eksternal dan Internal
Gaya dan momen yang bekerja pada suatu benda dapat berupa eksternal dan internal. Gaya dan momen eksternal, sebagai contoh adalah berat sendiri struktur. Gaya dan momen internal adalah gaya dan momen yang timbul di dalam struktur sebagai respons terhadap gaya eksternal yang ada, sebagai contoh hádala gaya tarik yang timbal di dalam batang.
4.3.1. Gaya dan Momen Eksternal
Gaya dan momen yang bekerja pada suatu benda tegar dapat dibagi ke dalam dua jenis utama, yaitu gaya yang bekerja langsung pada struktur dan gaya yang timbul akibat adanya aksi.
Sesuai dengan hukum ketiga Newton bahwa apabila ada suatu aksi maka akan ada reaksi yang besarnya sama dan arahnya berlawanan.
4.3.4. Gaya dan Momen Internal
Gaya dan momen internal timbul di dalam struktur sebagai akibat adanya sistem gaya eksternal yang bekerja pada struktur dan berlaku bersamasama secara umum mempertahankan keseimbangan struktur.
4.3.3. Idealisasi Struktur
Beberapa langkah penyelesaian struktur dengan gaya yang bekerja dapat dilakukan. Salah satu cara adalah dengan melakukan idealisasi.
Gambar 4.15 Idealisasi struktur jembatan rangka batang.
Gambar 4.15 (a) memperlihatkan suatu jembatan rangka batang. Idealisasi struktur dapat dilakukan dengan memodelkan menjadi rangka batang dua dimensi seperti terlihat pada gambar 4.15 (b).
Gambar 4.16 Idealisasi struktur jembatan.
Gambar 4.16 (a) memperlihatkan suatu jembatan, dan gambar 4.16 (b) merupakan idealisasi menjadi pemodelan balok diatas tumpuan sendi-rol di ujung-ujungnya, dengan beban merata bekerja di sepanjang balok.
(a). Aktual struktur. (b). Idealisasi struktur. Gambar 4.17 Idealisasi balok kantilever.
12
12
12
Sesi 4 - PRINSIP DASARGambar 4.17 (a) memperlihatkan suatu balok kantilever baja, dan gambar 4.17 (b) merupakan idealisasi pemodelan balok kantilever dengan tumpuan jepit-bebas pada ujung-ujungnya.
Model beban adalah beban merata (W) di sepanjang bentang dan beban terpusat (P) di ujung bebas.
4.4. Kondisi Tumpuan
Sifat gaya-gaya reaksi yang timbul pada suatu benda yang dibebani bergantung pada bagaimana benda tersebut ditumpu atau dihubungkan dengan benda lain. Hubungan antar jenis kondisi tumpuan/perletakan yang ada dan jenis gaya-gaya reaksi yang timbul, dapat dilihat pada Tabel 4.1.
4.5. Pemodelan Struktur
Untuk menetapkan kriteria yang digunakan sebagai ukuran untuk menentukan apakah suatu struktur dapat diterima atau tidak, diperlukan suatu pemodelan struktur. Dalam pemodelan struktur, diperlukan suatu analisis dan desain. Kriteria-kriteria tersebut antara lain yaitu :
1. Kemampuan Layan (Serviceability)
Struktur harus mampu memikul beban secara aman, tanpa kelebihan tegangan pada material dan mempunyai batas deformasi yang masih dalam daerah yang diijinkan. Kemampuan struktur memikul beban tanpa mengalami kelebihan tegangan diperoleh dengan menggunakan factor keamanan dalam desain struktur. Hal ini berkaitan dengan criteria kekuatan.
Sedangkan deformasi berkaitan dengan kriteria kekakuan struktur. Deformasi dikontrol dengan memvariasi kekakuan struktur, karena kekakuan bergantung pada jenis besar dan distribuís bahan pada struktur.
4. Efisiensi
Kriteria ini merupakan tujuan untuk mendapatkan desain struktur yang ekonomis. ukuran yang biasa digunakan adalah banyaknya materila yang diperlukan untuk memikul beban yang diberikan pada kondisi dan kendala yang ditentukan. Penggunaan material yang sama belum tentu memberikan kemampuan layan yang sama. Bisa terjadi suatu struktur
tertentu akan memerlukan material lebih sedikit dibandingkan struktur yang lain. 3. Konstruksi
Tinjauan konstruksi mempengaruhi pilihan struktural. Bisa saja terjadi suatu perakitan elemen-elemen struktur akan efisien apabila material mudah dibuat dan dirakit. Termasuk dalam tinjauan ini adalah meliputi tenaga kerja, jenis dan jumlah peralatan konstruksi yang diperlukan untuk melaksanakan suatu bangunan.
4. Harga
Harga merupakan salah satu faktor yang menentukan dalam pemilihan struktur. Konsep harga tidak dapat lepas dari faktor efisiensi dan konstruksi.
14
14
14
Sesi 4 - PRINSIP DASARHarga total suatu struktur bergantung pada banyak dan harga material yang dicapai, upah buruh dan biaya peralatan yang diperlukan selama masa pelaksanaan suatu bangunan.
5. Lain-lain
Faktor lain yang berpengaruh, misal tinjauan dari segi arsitektural. Sebagai contoh adalah penampilan bangunan, tujuan penggunaan bangunan.
Gambar 4.18 memperlihatkan bangunan rumah tinggal. Selain karena tujuan penggunaan, tinjauan dari segi arsitektural juga sangat penting, terutama untuk tujuan penampilan bangunan sesuai yang diinginkan.
Bangunan apartemen, seperti terlihat pada Gambar 4.19 pada umumnya bertingkat tinggi, dan memiliki bentuk tipikal dari lantai dasar sampai dengan lantai atas.
Beberapa faktor yang mempengaruhi hal ini antara lain karena fungsi apartemen, yaitu untuk tempat tinggal dengan jumlah unit yang banyak, sedangkan lokasi lahan terbatas, sehingga untuk efisiensi maka dibuat bangunan tinggi.
Gambar 4.20 Jembatan kabel.
Struktur jembatan kabel (cable-stayed bridge) memiliki keistimewaan, yaitu antara lain jika ditinjau dari segi struktur, jembatan kabel mempunyai kemampuan untuk memikul bentang yang sangat panjang, serta apabila ditinjau dari segi arsitektural jembatan kabel tampak lebih indah dan enak dipandang.
Salah satu contoh jembatan kabel seperti terlihat pada Gambar 4.20, yaitu Jembatan Kabel Pasupati yang ada di kota Bandung, Jawa Barat, Indonesia.
