BAB V ADUKAN BETON

A. CAMPURAN ADUKAN BETON (SNI 03-2834-2000) 1. Tujuan

Untuk mengetahui konsistensi perencanaan perbandingan beton dan untuk mendapatkan perencanaan perbandingan campuran adukan beton serta unutk mengetahui dan menetukan mutu beton (SNI, Tata cara pembuatan rencana campuran beton normal, 2000)

2. Landasan Teori

Dalam pembuatan adukan beton dengan campuran yang direncanakan jumlah semen minimum dalam nilai faktor air semen (FAS) yang maksimum dipakai, harus disesuaikan dengan keadaan sekelilingnya. Hal ini dianjurkan untuk memakai jumlah semen minimum dan nilai faktor air semennya minimum. Kekentalan (konsisten) adukan beton harus disesuaikan dengan cara transport pemadatan, jenis konstruksi yang bersangkutan dan kerapatan dari tulangan. Kekentalan tergantung pada jumlah, jenis semen dan nilai faktor air semen, jenis susunan butiran dari agregat serta penggunaan bahan-bahan pembantu. Kekentalan adukan beton dapat diperiksa dengan pengujian slump.

Adukan beton untuk keperluan pengujian harus diambil langsung dari mesin pengadukan dengan menggunakan ember atau alat yang lain yang tidak menyerap air. Bila pengujian dianggap perlu, adukan beton diaduk lagi sebelum pengujian tersebut.

Metode yang digunakan adalah metode menurut yang disaratkan : a. ACI

b. British / SNI 30-2834-2000

dimuat dalam buku standar No.SK.SNI.T-15-1990-03 dengan judul buku “Tata Cara Pembuatan Campuran Beton Normal” dan Pertauran Beton Bertulang Indonesia (PBI 1971). Perencanaan

(3)

campuran beton yang digunakan metode campuran cara inggris (British Standart). Di Indonesia cara ini dikenal dengan nama dalam penelitian ini adalah DOE (Department of Environment) yang

c. Road Note no.4

Faktor-faktor yang menentukan proporsi campuran beton untuk mencapai suatu kekuatan beton tertentu, rancangan yang dibuat harus menghasikan suatu proporsi bahan campuran tertentu, yang nilainya ditentukan oleh faktor-faktor berikut :

a. Faktor Air Semen (FAS). Nilai perbandingan air terhadap semen atau yang disebut faktor air-semen (FAS) mempunyai pengaruh yang kuat secara langsung terhadap kekuatan beton. Harus dipahamu secara umu bahwa semakin tinggi nilai fas semakin rendah mutu kekuatan beton.

b. Tipe Semen. Penggunaan tipe semen yang berbeda yaitu semen portland tipe I, II, IV dengan semen Portland yang memiliki kekuatan awal yang tinggi (tipe I) akan memerlukan nilai faktor air semen yang berbeda.

c. Keawetan (durability). Pertimbangan keawetan akan memerlukan nilai-nilai kekuatan minimum, faktor air-semen maksimum, dan kadar air-semen minimum.

d. Workabilitas dan Jumlah Air. Sifat kekentalan/konsistensi adukan beton dapat menggambarkan kemudahan pengerjaan beton, yang dinyatakan nilai slump. Suatu nilai slump tertentu yang diharapkan dapat memberi kemudahan pengerjaan sesuai dengan jenis konstruksi yang dikerjakan, untuk suaru ukuran agregat tertentu akan berpengaruh terhadap jumlah air yang dibutuhkan.

e. Pemilihan Agregat. Ukuran maksimum agregat ditetapkan berdasarkan pertimbangan ketersediaan material yang ada, biaya, atau jarak tulangan terkecil yang ada. Agregat kasar harus dipilih sedemikian rupa sehingga ukuran agregat terbesar tidak lebih dari jarak bersih minimum antara baja tulangan atau antara baja tulangan dengan acuan, atau celah-celah lainnya dimana beton harus dicor.

(4)

f. Kadar Semen. Kadar semen yang diperoleh dari hasil perhitungan rancangan, selanjutnya dibandingkan dengan ketentuan kadar semen minimum berdasarkan pertimbangan durabilitas dan dibandingkan juga dengan batas kadar semen maksimum untuk mencegah terjadinya retak akibat panas hidrasi yang tinggi (Rochman, Teknologi Beton, 2021).

3. Alat Yang Digunakan a. Timbangan skala 5 gram b. Plat datar

c. Ember d. Gelas ukur e. Cetok

f. Concrete mixer 4. Bahan Yang Digunakan

Perbandingan semen : pasir : kerikil : air, adalah 1 : 1,96 : 2.39 : 0,42 1. Semen Portland (PC) = 20351,5 gram

2. Pasir = 39929,7 gram

3. Kerikil = 48802,9 gram

4. Air = 8751,1 ml

5. Langkah Kerja

a. Menghitung perhitungan komposisi / mix design yang akan digunakan dalam campuran adukan beton.

b. menyiapkan bahan campuran beton meliputi semen portland (PC), pasir, kerikil, dan air dengan berat tertentu sesuai mix design.

c. menimbang semen portland, pasir, kerikil, dan air tersebut sesuai dengan berat yang telah ditentukan.

d. masukkan ke alat concrete mixer dimulai dengan memasukkan agregat kasar dan halus.

e. Setelah agregat tercampur secara merata, lalu masukkan semen.

(5)

f. Setelah merata kemudian masukkan air sedikit demi sedikit sampai tercampur adukan beton sesuai dengan karakter beton segar.

g. Setelah menjadi beton segar, adukan tersebut siap untuk Test Slump.

(6)

Tahap 3 Analisis Data

Tahap 2 Pembuatan Beton Tahap 1 Persiapan Alat dan Bahan

Ya 6. Alur Kerja

Gambar V.1. Alur Kerja Campuran Adukan Beton Analisis Data

Mulai

Selesai

Mempersiapkan Alat dan Bahan : a. Semen Portland (PC) =10444 gram b. Pasir = 13630 gram c. Kerikil = 16659 gram

d. Air = 9634 ml

e. Tongkat  16mm panjang 600 mm f. Cetok

g. Gelas ukur h. Ember

i. Timbangan dengan kapasitas max 10 kg

Langkah kerja :

a. Menghitung perhitungan komposisi yang akan menjadi adukan beton.

b. Menyiapkan semen Portland (PC), pasir dan kerikil dengan berat tertentu.

c. Menimbang PC, pasir dan kerikil tersebut sesuai dengan berat yang telah ditentukan.

d. Setelah bahan tersedia lalu buat adukan beton untuk test S lump.

Kesimpulan

Mengamati Hasil Percobaan

Tidak

(7)

11. Gambar Alat dan Bahan Praktikum Adukan Beton

Gambar V.4 Cetok Gambar V.5 Tongkat

Gambar V.6 Concrete Mixer Gambar V.7.Praktikum adukan beton

B. Test Slump ( SNI 1972:2008 ) 1. Tujuan

Untuk memantau homogenitas dan workabability adukan beton dengan kekentalan yang dinyatakan dengan nilai slump (SNI, Cara uji slump beton, 2008).

2. Dasar Teori

Gambar V.2 Gelas Ukur Gambar V.3 Timbangan

(8)

Kekentalan adukan beton dapat diperiksa dengan pengujian slump maka harus diambil langsung dari mesin pengaduk dengan menggunakan ember atau alat yang tidak menyerap air. Bila perlu adukan beton diaduk lagi sebelum pengujian slump. Seperti yang disyaratkan dalam SNI 1972:2008. Pengujian ini dilakukan dengan menggunakan kerucut yang berdiameter atas 102 ± 3,2 mm, diameter bawah 203 ± 3,2 dan tinggi kerucut 305 ± 3,2 mm ( SNI, Cara uji slump beton, 2008 ).

Tabel V.3. Nilai Slump untuk berbagai pekerjaan beton

Sumber : (Tjokrodimuljo, 1996) 3. Alat Yang Digunakan

a. Loyang besar b. Plat datar c. Ember

d. Penggaris siku-siku

e. Tongkat berdiameter 16 mm dan panjang ± 50 mm f. Kerucut Abram’s

4. Bahan Yang Digunakan

a. Semen Portland (PC) = 20351,5 gram

b. Pasir = 39929,7 gram

c. Kerikil = 48802,9 gram

d. Air = 8751,1 ml

Uraian Nilai Slump

Maksimum Minimum Dinding, Alat Pondasi, Pondasi Telapak

Bertulang 12,5 5,0

Telapak Tak Bertulang, Kolom, Dinding 9,0 2,5

Plat, Balok, Kolom dan Dinding 15,0 7,5

Penguasaan Jalan 7,5 5,0

Pembetonan Massal 7,5 2,5

(9)

a. Basahi plat datar dan kerucut Abram’s terlebih dahulu agar tidak menyerap air dari campuran beton.

b. Meletakkan kerucut Abram’s dalam plat datar.

c. Mengisi kerucut dengan adukan beton sebanyak 1/3 volume kerucut, kemudian ditusuk-tusuk dengan tongkat sebanyak 25 kali. Tusuk secara miring dan membuat sekira setengah dari jumlah tusukan dekat ke batas pinggir cetakan, kemudian lanjutkan penusukan vertikal secara spiral pada seputar pusat permukaan serta hindari batang penusuk mengenai plat dasar cetakan.

d. Mengisi kerucut dengan adukan beton sebanyak 2/3 volume kerucut, kemudian ditusuk-tusuk dengan tongkat sebanyak 25 kali. Tusuk hingga batas lapisan di bawahnya.

e. Kemudian mengisi penuh kerucut dan ditusuk-tusuk sebanyak 25 kali lalu diratakan permukaannya.

f. Bersihkan adukan beton yang tercecer di sekitarnya dan tunggu ± 1 menit.

g. Mengangkat kerucut secara vertikal dan hati-hati dalam proses pengangkatannya dengan catatan tanpa gerakan lateral atau torsional.

h. Ukur penurunan setelah beton menunjukan penurunan pada permukaan.

6. Alur Kerja

Mempersiapkan Alat dan Bahan :

Alat

e. Tongkat berdiameter 16 mm dan Bahan

a. Semen Portland (PC) = 24.086 gram

b. Pasir = 31.433 gram

c. Kerikil = 38.419 gram

d. Air = 9.634 Miiliter Mulai

(10)

Tahap 1 Persiapan Alat dan Bahan

Tahap 2 Pengujian Slump

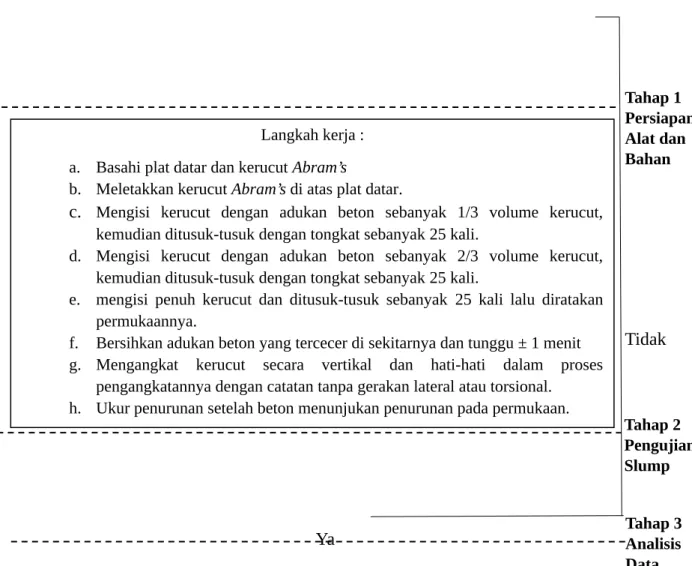

Gambar V.8 Alur Kerja Test Slump

11. Gambar Bahan dan Alat – Alat Praktikum test slump Langkah kerja :

a. Basahi plat datar dan kerucut Abram’s

b. Meletakkan kerucut Abram’s di atas plat datar.

c. Mengisi kerucut dengan adukan beton sebanyak 1/3 volume kerucut, kemudian ditusuk-tusuk dengan tongkat sebanyak 25 kali.

d. Mengisi kerucut dengan adukan beton sebanyak 2/3 volume kerucut, kemudian ditusuk-tusuk dengan tongkat sebanyak 25 kali.

e. mengisi penuh kerucut dan ditusuk-tusuk sebanyak 25 kali lalu diratakan permukaannya.

f. Bersihkan adukan beton yang tercecer di sekitarnya dan tunggu ± 1 menit g. Mengangkat kerucut secara vertikal dan hati-hati dalam proses

pengangkatannya dengan catatan tanpa gerakan lateral atau torsional.

h. Ukur penurunan setelah beton menunjukan penurunan pada permukaan.

Mempersiapkan Alat dan Bahan :

Alat

e. Tongkat berdiameter 16 mm dan

Selesai

Tidak

Ya

(11)

C. PEMBUATAN BALOK DAN SILINDER BETON (SNI 3493:2011) 1. Tujuan

Gambar V.10 Kerucut Abram’s

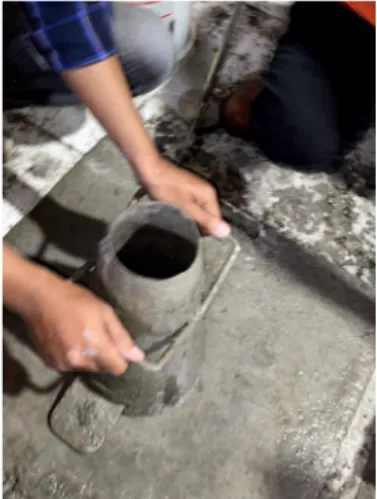

Gambar V.12 Loyang Besar

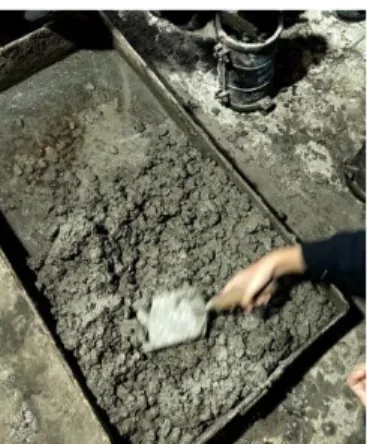

Gambar V.11 Penggaris

(12)

Untuk menjelaskan persyaratan persiapan material, pencampuran beton serta pembuatan dan perawatan benda uji beton dalam kondisi laboratorium. Guna dari pembuatan benda uji ini adalah untuk menentukan kuat desak karakteristik beton setelah berumur 7 hari dan dalam pengetesan tersebut dimaksudkna untuk mengetahui mutu beton yang sebenarnya dari campuran beton yang direncanakan (SNI, Tata Cara Pembuatan dan Perawatan Benda Uji Beton di Laboratorium, 2011).

2. Landasan Teori

Untuk pembuatan silinder dan balok beton, yang harus diambil minimum 30 buah benda uji, tetapi dalam praktikum ini kita hanya menggunakan benda uji yaitu silinder dan balok, cetakan balok berukuran 15 cm x 15 cm x 60 cm dan silinder berdiameter 15 cm, tinggi 30 cm.

(Rochman, Teknologi Beton, 2021). Dalam standar ini yang dimaksud dengan :

a. Beton adalah campuran antara semen Portland atau semen hidraulik yang lain agregat halus, agregat kasar dan air dengan atau tanpa baahn tambah membentuk massa padat.

b. Beton normal adalah betonyang mempunyai berat isi (2200 – 2500) kg/m³ dengan menggunakan agregat alam yang dipecah

c. Kuat tekan beton yang disyaratkan f, c adalah kuat tekan yang ditetapkan oleh perencana struktur (berdasarkan benda uji berbentuk silinder diameter 150 mm, tinggi 300 mm)

d. Kuat tekan beton yang ditargetkan fcr adalah kuat tekan rata rata yang diharapkan dapat dicapai yang lebih besar dari f,c

e. Kadar air bebas adalah jumlah air yang dicampur kedalam beton untuk mencapai konsistensi tertentu, tidak termasuk air yang diserap oleh agregat

f. Faktor air semen adalah angka perbandingan anatara berat air bebas dan berat semen dalam beton; (Rochman, Teknologi Beton, 2021).

3. Alat Yang Digunakan a. Loyang

(13)

b. Cetakan beton (bekisting) c. Palu karet

d. Tongkat baja berdiameter 16mm dan panjang ±60 cm e. Cetok

4. Bahan Yang Digunakan

Bahan yang diuji adalah bahan yang digunakan pada Test Slump.

a. Memeriksa semua baut balok dan silinder harus kuat dan rapat.

b. Pada beton silinder (dibagi tiga lapis) memasukkan adonan campuran beton kedalam cetakan sebanyak 1/3 volume dan menusuk 25 kali, 2/3 volume dan menusuk 25 kali dan masukan lagi sampai penuh adonan campuran beton pada cetakan silinder kemudian ditusuk 25 kali dengan tongkat baja yang berdiameter 16mm kemudian meratakan permukaannya. Pukup-pukul disetiap lapisan cetakan dengan palu karet sebanyak 10 sampai 15 kali untuk membuang kantong udara besar yang mungkin terperangkap.

c. Pada beton balok (dibagi dua lapis volume) memasukkan ½ volume lalu menusuk 75 kali, pada lapisan kedua menusuk 75 kali dengan tongkat baja yang berdimeter 16 mm, kemudian meratakn permukaannya. Pukul-pukul disetiap lapisan cetakan dengan palu karet sebanyak 10 sampai 15 kali untuk membuang kantong udara besar yang mungkin terperangkap.

d. Memindahkan cetakan yang berisi adonan.

e. Menyimpan selaam 24 jam pada tempat yang aman, lalu melepas cetakan dan merendam dalam air selama seminggu.

6. Alur Kerja

Mempersiapkan Alat dan Bahan a. Timbangan

b. Cetakan Silinder dan Balok beton Mulai

(14)

Tahap 2 Pembuatan beton

Tahap 3 Analisis Data Tahap 1 Persiapan Alat dan Bahan

Ya

Gambar V.13 Alur Kerja Pembuatan Beton

11. Gambar Alat dan Bahan Praktikum Balok dan Silinder Langkah Kerja

a. Memeriksa Memasukkan adonan campuran beton ke dalam cetakan sebanyak 1/3 volume dan menusuk 25 kali dengan tongkat yang berdiameter 16 mm.

b. Memasukkan 1/3 volume lagi lalu menusuk 25 kali, dan masukkan lagi 1/3 volume terakhir lalu ditusuk 25 kali, kemudian meratakan permukaannya.

c. Memindahkan cetakan yang berisi adonan.

d. Menyimpan selam 24 jam pada tempat yang aman, lalu melepas cetakan dan merendam dalam air selama seminggu.

e. semua baut balok dan silinder harus kuat dan rapat.

Mempersiapkan Alat dan Bahan a. Timbangan

b. Cetakan Silinder dan Balok beton

Analisis Data

Kesimpulan

Selesai

Tida

k

(15)

Gambar V.14 Cetok Gambar V.15 Loyang

Gambar V.16 Alat Pencetak Beton Silinder

Gambar V.17 Alat Pencetak Beton Balok

Gambar V.18 Timbangan

(16)

Gambar V.19 Balok Beton Gambar V.20 Pengisian Cetakan Beton

(17)

D. Percobaan Kuat Tekan Beton (SNI 1974:2011) 1. Tujuan

Tujuan pengujian ini ialah sebagai dasar untuk pengendalian mutu dari komposisi campuran beton, proses pencampuran dan kegiatan pengecoran beton, penetuan hasil pekerjaan yang memenuhi spesifikasi (SNI, Cara uji kuat tekan beton dengan beda uji silinder, 1974).

2. Dasar Teori

Dalam SNI 1974:2011, kekuatan tekan beton adalah besarnya beban persatuan luas, yang menyebabkan benda uji beton hancur bila dibebani dengan gaya tekan tertentu, yang dihasilkan oleh mesin tekan.

Bentuk benda uji biasa berwujud silinder. Beberapa ketentuan khusus yang harus diikuti sebagai berikut

a. Untuk benda uji berbentuk silinder ukuran diameter 15 cm dan tinggi 30 cm cetakan diisi dengan adukan beton dalam 3 lapis, tiap-tiap lapis dipadatkan dengan 25 kali tusukan, tongkat pemadat diameter 16 mm.

panjang 600 mm.

b. Untuk benda uji berbentuk balok ukuran sisi I5 x 15 x 60 cm, cetakan diisi dengan adukan beton dalam 2 lapis, luap-tap lapis dipadatkan dengan 75 kali tusukan, tongkat pemadat diameter 16 mm. panjang 300 mm. Benda uji berbentuk kubus tidak perlu dilapisi bila tidak ada ketentuan lain konversi kuat tekan beton dari bentuk kubus ke bentuk silinder, maka gunakan angka perbandingan kuat tekan seperti berikut:

Tabel V.7. Konversi Kuat Tekan Beton Kubus ke Silinder

Bentuk beda uji Perbandingan

Kubus : 15 x 15 x 15 cm : 20 x 20 x 20 cm Silinder : 15 cm x 30 cm

1,0 0,95 0,83

c. Apabila tidak ditentukan dengan percobaan-percobaan, maka untuk keperluan perhitungan-perhitungan kekuatan kekuatan dan untuk

(18)

pemeriksaan mutu beton, perbandingan kekuatan tekan beton pada berbagai-bagai umur terhadap beton berumur 28 hari, dapat diambil perbandingan menurut Peraturan Beton Indonesia tahun 1971 berikut:

Tabel V.8. Perbandingan Kekuatan Tekan Beton

Umur Beton ( hari ) 3 7 14 21 28 90 365

Semen Portland Biasa 0,40 0,65 0,88 0,95 1,00 1,20 1,35 Semen Portland dengan

kekuatan awal yang tinggi

0,55 0,75 0,90 0,95 1,00 1,15 1,20

(SNI, Cara uji kuat tekan beton dengan beda uji silinder, 1974).

3. Alat yang digunakan

a. Universal Testing Machine.

b. Timbangan skala 5 gram.

c. Dial Pembacaan.

4. Bahan yang digunakan

a. Silinder beton yang telah dibuat 5. Langkah Kerja

a. Menyediakan sampel silinder beton yang telah diketahui berat dan ukurannya setelah direndam selama 1 minggu (7 hari).

b. Memasukkan silinder beton ke dalam alat uji.

c. Setting alat uji

d. Melakukan uji desak terhadap silinder beton.

e. Mengamati benda uji.

f. Mengambil silinder beton dari alat uji.

g. Melakukan analisa data.

(19)

Tahap 2 Pengujian Kuat Tekan Beton Tahap 3 Analisis Data

Ya

6. Alur Kerja

Gambar V.21 Alur Kerja Kuat Tekan Beton Langkah kerja :

a. Menyediakan sampel silinder beton yang telah diketahui berat dan ukurannya setelah direndam selama 1 minggu (7 hari).

b. Memasukkan silinder beton ke dalam alat uji.

c. Setting alat uji

d. Melakukan uji desak terhadap silinder beton.

e. Mengamati benda uji.

f. Mengambil silinder beton dari alat uji.

g. Melakukan analisa data.

Mempersiapkan Alat dan Bahan : a. Universal Testing Machine.

b. Timbangan skala 5 gram.

Analisis Data

Kesimpulan Mulai

Selesai

Tidak

(20)

12. Gambar Bahan dan Alat – Alat Praktikum Pengujian Kuat Tekan

BetoGambar V.24 Beton Silinder Sebelum di Tekan

Gambar V.25 Beton Silinder Setelah di Tekan

(21)

E. Hammer Test ( SNI 4430-1997 ) 1. Tujuan

Tujuan metode pengujian ini adalah untuk memperkirakan nilai kuat tekan beton pada suatu elemen struktur untuk keperluan pengendalian mutu beton di lapangan bagi perencanaan dan pengawasan pelaksanaan pekerjaan (SNI, Metode Pengujian Kuat Tekan Elemen Struktur Beton Dengan Alat Uji Palu Beton Type N dan NR, 1997).

2. Dasar Teori

Hammer Test yaitu palu baja yang digerakkan oleh gaya pegas yang apabila dilepaskan akan memukul peluncur baja ke pemukaan beton.

Kekerasan permukaan adalah nilai pembacaan yang ditunjukkan oleh besamya nilai lenting setelah peluncuran baja memukul permukaan beton.

Kekuatan beton dapat didapatkan dengan menggunakan grafik maupun menggunakan perhitungan berdasarkan tabel-tabel yang tertulis di buku panduan penggunaan Hammer Test.

Bidang uji pada elemen struktur harus memenuhi ketentuan sebagai berikut a. Permukaan beton yang akan diuji harus merupakan permukaan yang

padat.halus, dan tidak dilapısi oleh plesteran atau bahan pelapis lainnya;

b. Bidang uji yang dipilih harus kering dan halus, bebas dari tonjolan tonjolan atau lubang-lubang:

c. Lokasi-lokasi bidang uji harus ditentukan sesuai dengan dimensi elemen

struktur dan jumlah nilai uji yang diperlukan untuk perhitungan perkiraan kekuatan beton.

pengujian hanus memenuhi ketentuan sebagai berikut :

a. Permukaan bidang uji diberi tanda batas lokasi untuk titik-titik uji dengan minimum berukuran seluas 100 x 100 mm²

b. Permukaan bidang uji yang kasar harus di gerinda halus sebelum diuji ; c. Bidang uji pada struktur yang berumur lebih dari enam bulan harus digerinda rata sampai kedalaman 5 mm sebelum diuji. jika hasil ujinya akan dibandingkan dengan hasil uji beton yang berumur lebih muda.

(22)

(SNI, Metode Pengujian Kuat Tekan Elemen Struktur Beton Dengan Alat Uji Palu Beton Type N dan NR, 1997)

3. Alat yang digunakan : Alat Hammer Test.

4. Bahan yang digunakan : Balok beton.

5. Cara Kerja

a. Menyiapkan sampel balok beton yang telah diketahui berat dan ukurannya setelah direndam selama 1 minggu (7 hari).

b. Bersihkan permukaan balok beton yang akan diuji.

c. Sentuhkan ujung peluncur pada permukaan titik uji dengan posisi tegak lurus bidang uji.

d. Tekankan palu beton secara perlahan dengan arah tegak lunus bidang uji sampai terjadi pukulan pada titik uji.

e. Membaca hasil pengujian.

f. Lakukan 8 kali pukulan pada benda uji di titik berbeda dengan jarak terdekat antara titik-titik pukulan 25 mm.

g. Catat semua nilai pembacaan dan melakukan analisa data.

(23)

Tahap 2 Pengujian Hammer Test Tahap 3 Analisis

Ya

Data 6. Alur Kerja

Gambar V.26 Langkah-langkah Kerja Hammer Test Langkah kerja :

a. Menyiapkan sampel balok beton yang telah diketahui berat dan ukurannya setelah direndam selama 1 minggu (7 hari).

b. Bersihkan permukaan balok beton yang akan diuji.

c. Sentuhkan ujung peluncur pada permukaan titik uji dengan posisi tegak lurus bidang uji.

d. Tekankan palu beton secara perlahan dengan arah tegak lunus bidang uji sampa i terjadi pukulan pada titik uji.

e. Membaca hasil pengujian.

f. Lakukan 8 kali pukulan pada benda uji di titik berbeda dengan jarak terdekat antara titik-titik pukulan 25 mm.

g. Catat semua nilai pembacaan dan melakukan analisa data.

Mempersiapkan Alat dan Bahan : a. Alat Hammer Test.

b. Balok beton.

Analisis Data

Kesimpulan Mulai

Selesai

Tidak

(24)

11. Gambar Bahan dan Alat – Alat Praktikum Pengujian Hammer test

Gambar V.27 Alat Hammer Test

Gambar V.28 Balok yang akan di Hammer Test

(25)

F. Percobaan Kuat Tarik Belah Beton ( SNI 2491: 2014 ) 1. Tujuan

Dengan adanya standar ini, maka kckuatan tarik belah digunakan dalam mendesain elemen struktur beton untuk mengevaluasi ketahanan gexer beton dan untuk menentukan panjang penyaluran dari tulangan.

Kekuatan tarik belah pada umumnya lebih besar dari kekuatan tarik langsung dan lebih rendah dari kekuatan lentur (modulus of rupture). (SNI, Metode Uji Kekuatan Tarik Belah Spesimen Beton Silinder, 2014).

2. Dasar Teori

Metode uji ini terdiri dari pemberian gaya tekan sepanjang diameter spesimen beton silinder pada kisaran laju yang ditentukan Sampai batas keruntuhan. Pembebanan ini menimbulkan tegangan tarik pada bidang datar yang diberi beban dan gaya tekan yang relatitf tinggi di daerah sekitar beban kerja. Keruntuhan tarik terjadi akibat keruntuhan tekan karena area beban dalam keadaan tekanan triaksial, sehingga memungkinkan untuk menahan tegangan tekan lebih tinggi dari yang ditunjukkan oleh hasil uji kekuatan tekan triaksial (SNI, Metode Uji Kekuatan Tarik Belah Spesimen Beton Silinder, 2014)

a. Universal Testing Machine b. Batang atau pelat tambahan

c. Alat penanda seperti tipe-x atau sejenisnya 4. Bahan yang digunakan

Silinder beton yang telah dibuat 5. Langkah Kerja

a. Menyediakan sampel silinder beton yang telah diketahui berat dan uku r setelah direndam selama I minggu (7 hari).

b. Buatlah garis yang melintang dari permukaan atas dan permukaan bawan pada sisi silinder beton menggunakan alat penanda.

(26)

c. Letakkan beton pada alat uji dan letakkan pelat pembebanan diatas silinder dengan memastikan as pelat dengan as silinder beton pada garis yang sama.

d. Lakukan pembebanan secara terus menerus dengan laju tegangan tarik belah konstan sampai spesimen hancur. Catat beban maksimum yang ditunjukkan oleh mesin uji. Catat jenis keruntuhan dan tampak penampang beton.

e. Ambil sampel silinder beton yang telah diuji kuat tarik belah.

f. Lakukan perhitungan kuat tarik belah beton.

(27)

Tahap 2 Pengujian Kuat Tarik

Ya

6. Alur Kerja

Gambar V.29 Langkah-langkah Kerja Kuat Tarik Beton Langkah kerja :

a. Menyediakan sampel silinder beton yang telah diketahui berat dan ukur setelah direndam selama I minggu (7 hari).

b. Buatlah garis yang melintang dari permukaan atas dan permukaan bawan pada sisi silinder beton menggunakan alat penanda.

c. Letakkan beton pada alat uji dan letakkan pelat pembebanan diatas silinder dengan memastikan as pelat dengan as silinder beton pada garis yang sama.

d. Lakukan pembebanan secara terus menerus dengan laju tegangan ta rik belah konstan sampai spesimen hancur. Catat beban maksimum yang ditunjukkan oleh mesin uji. Catat jenis keruntuhan dan tampak penampang beton.

Analisis Data

Kesimpulan

Mempersiapkan Alat dan Bahan : a. Universal Testing Machine

b. Batang atau pelat tambahan

c. Alat penanda seperti tipe-x atau sejenisnya d. Silinder beton yang telah dibuat

Mulai

selesai

Tidak

(28)

11. Gambar alat dan bahan percobaan kuat tarik belah beton

Gambar V.30 Balok Sebelum ditarik

Gambar V.31 Balok setelah ditarik

(29)

G. Percobaan Kuat Lentur Beton ( SNI 4431:2011 ) 1. Tujuan

Untuk mengetahui kuat lentur beton agar tercapai mutu beton yang diinginkan.

2. Dasar Teori

Dalam SNI 03-6429-2000, kekuatan beton yang dicor ditempat memiliki karakteristik yang sama dengan beton struktural karena mengalami kondisi perawatan yang sama dimana benda uji mengalami perawatan yang sama dengan plat beton.

a. Universal Testing Machine b. Batang atau pelat tambahan

c. Alat penanda seperti tipe-x atau sejenisnya 4. Bahan yang dipakai

Balok beton yang telah dibuat.

a. Menyediakan sampel balok beton yang telah diketahui berat dan ukurannya (panjang, lebar dan diameter) setelah direndam selama 5 hari.

b. Buatlah garis pada sisi kanan dan kiri yang melintang dari permukaan atas dan permukaan bawah pada sisi balok beton menggunakan alat penanda sejauh 75 mm. Kemudian buat garis ke arah tengah dari garis 75 mm tersebut sejauh 150 mm

c. Letakkan beton pada alat uji dan letakkan plat pembebanan di atas balok, memastikan as plat dengan as balok pada garis yang sama d. Melakukan uji lentur terhadap balok beton.

e. Mengamati dan mencatat perubahan balok beton sampai lentur maksimum.

f. Mengambil balok beton dari alat lentur, kemudian di gambar retakannya.

(30)

Tahap 2 Pengujian Kuat Lentur
